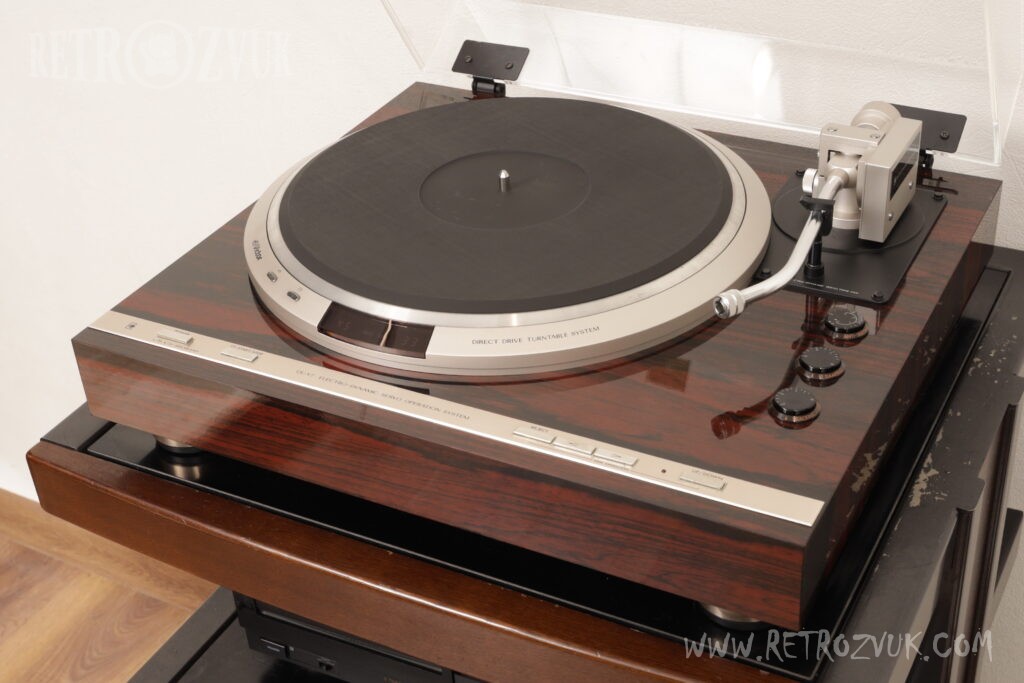

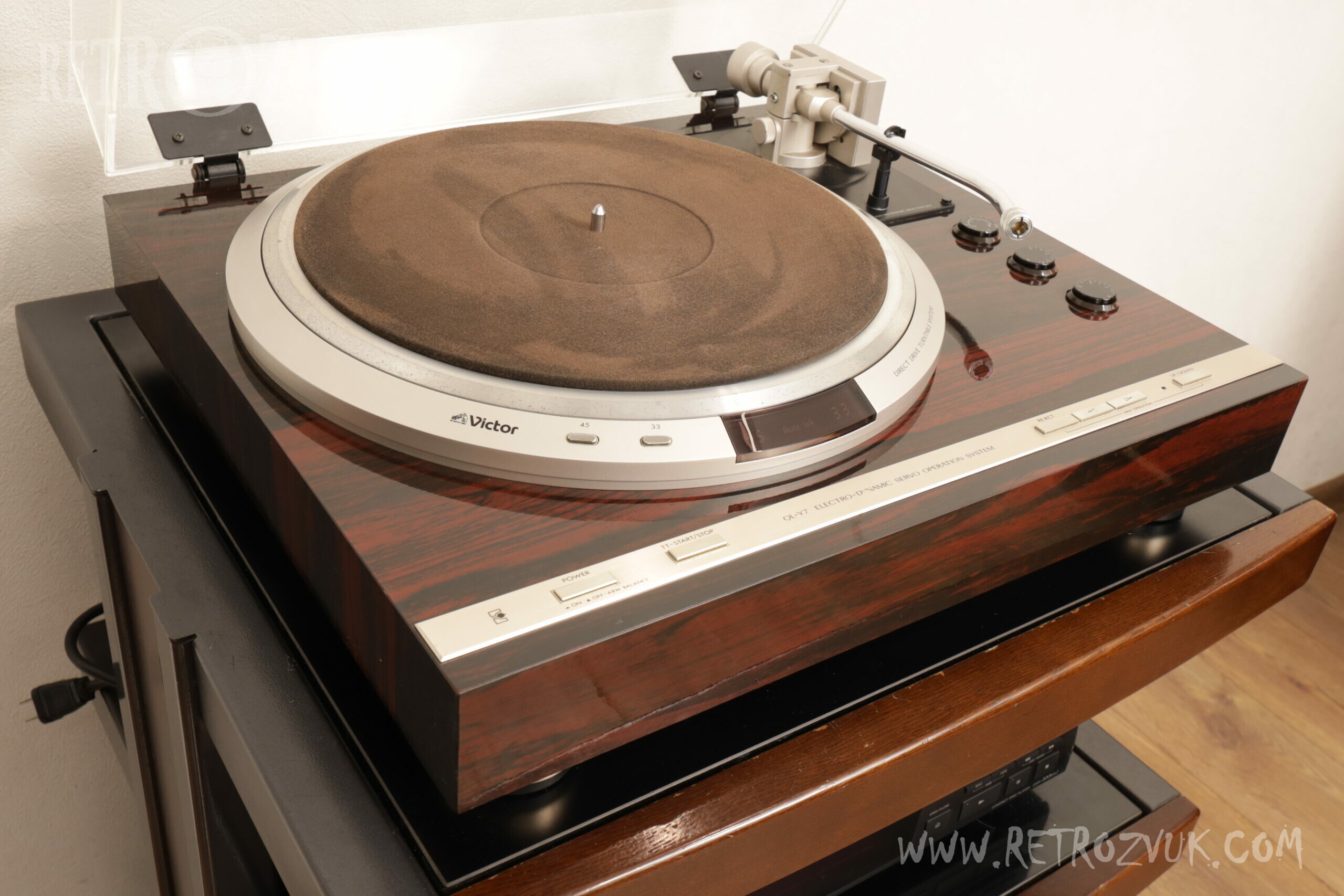

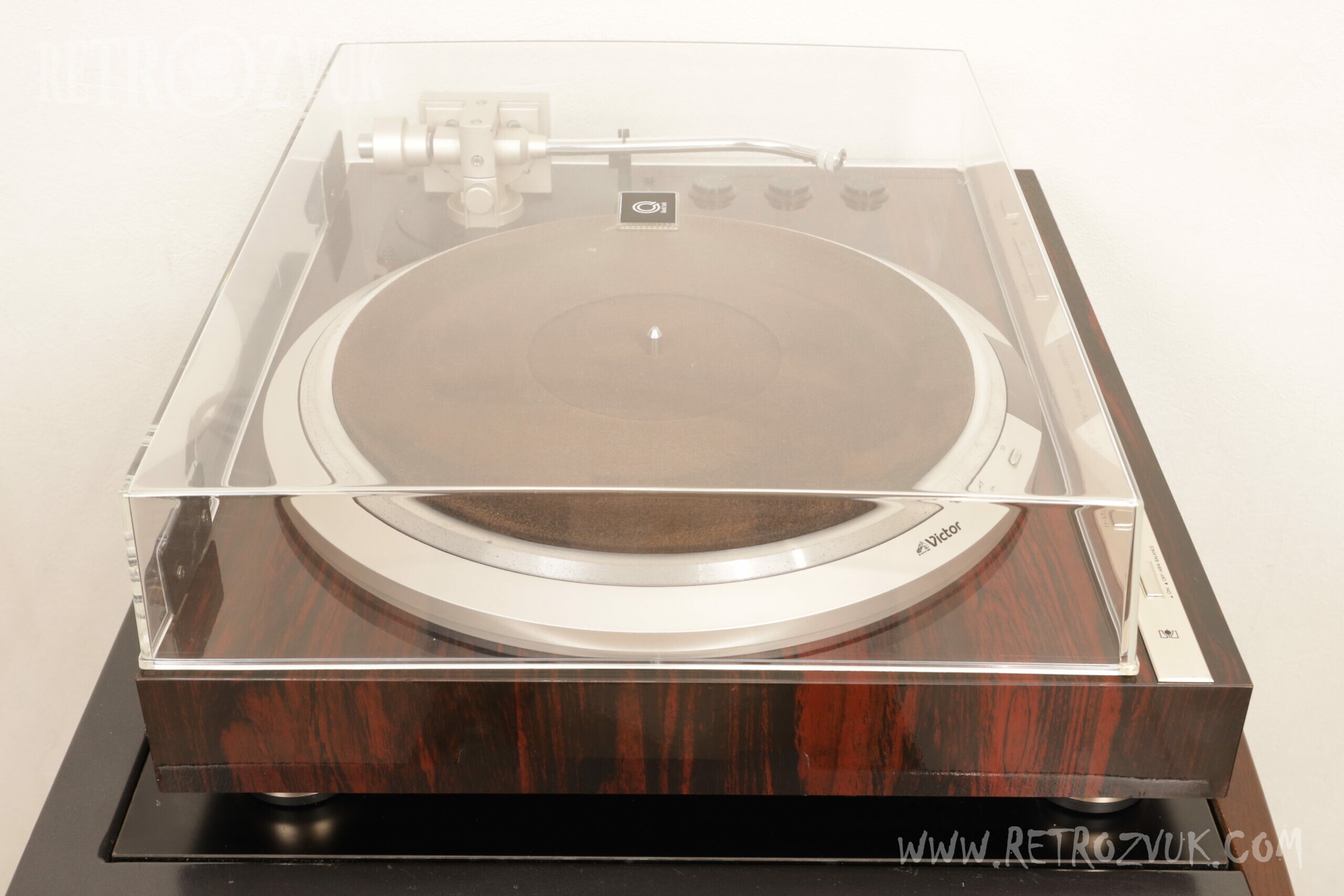

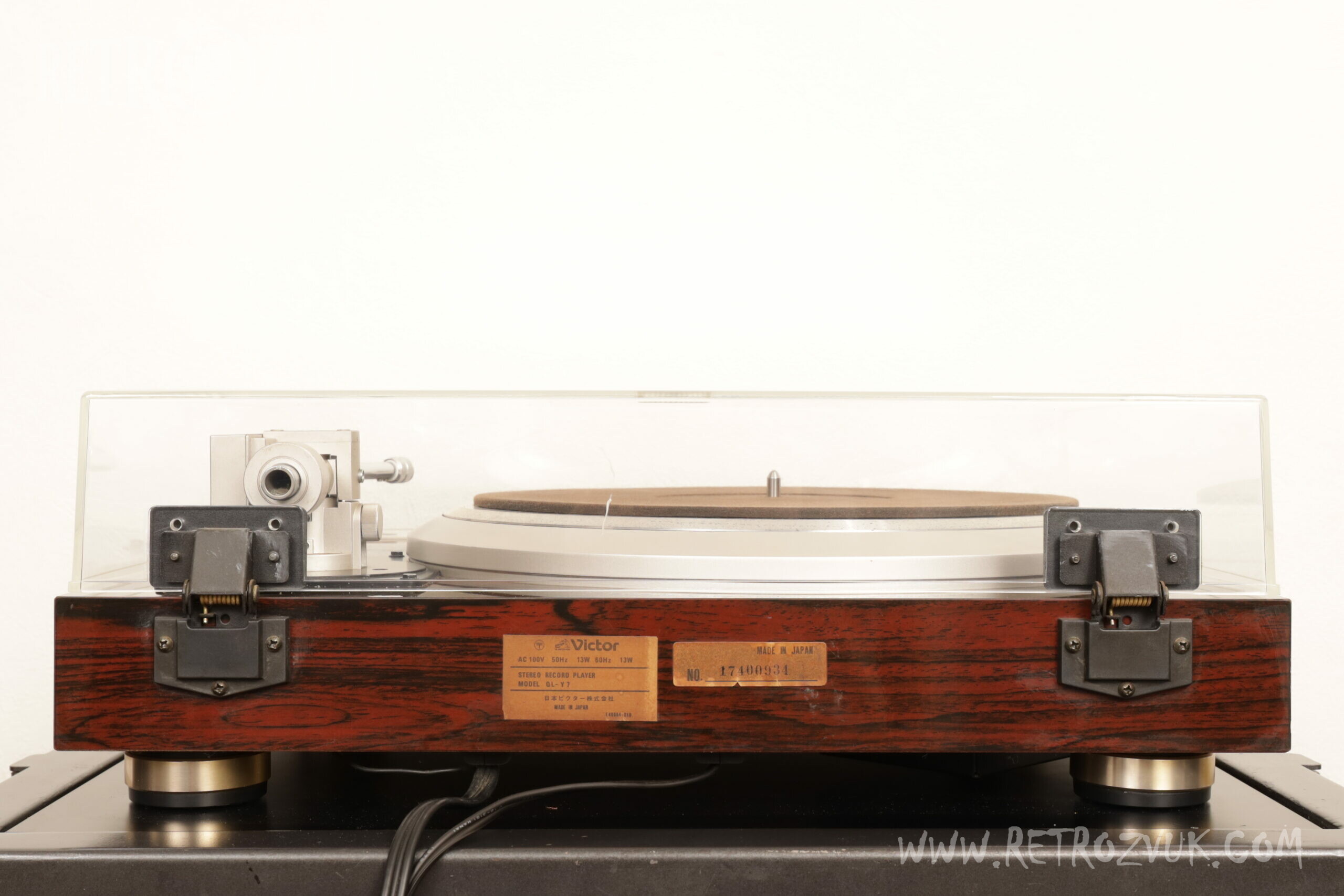

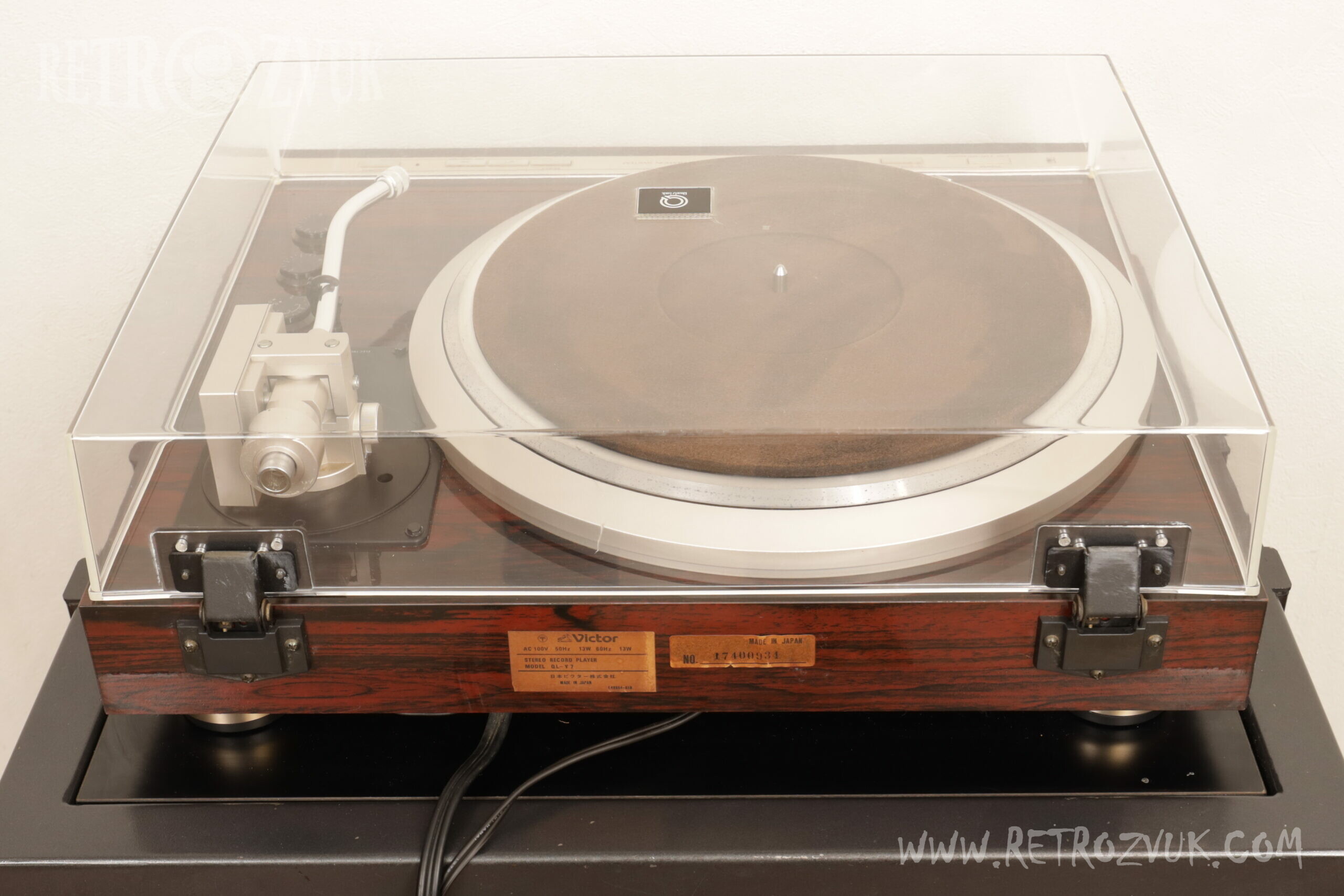

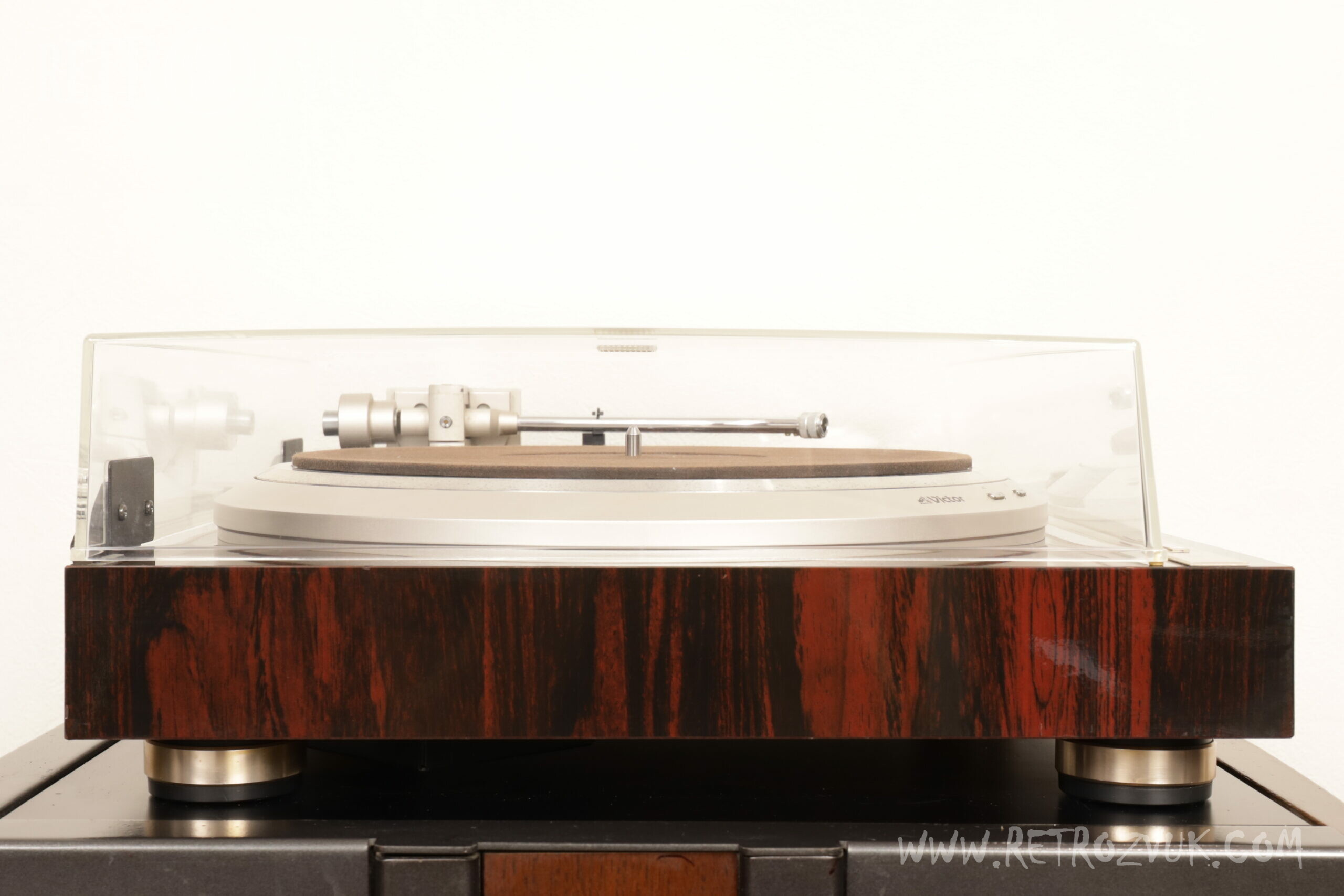

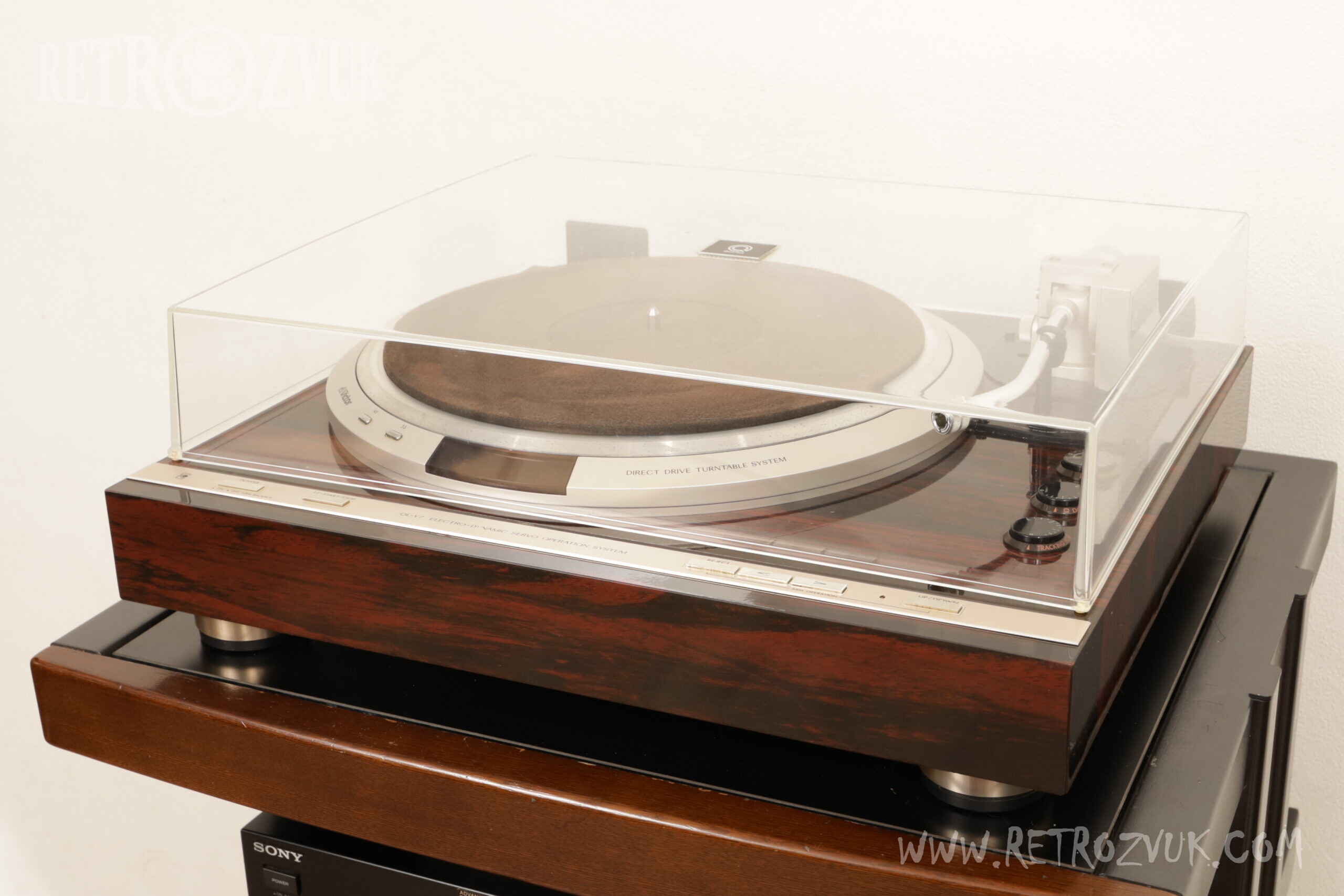

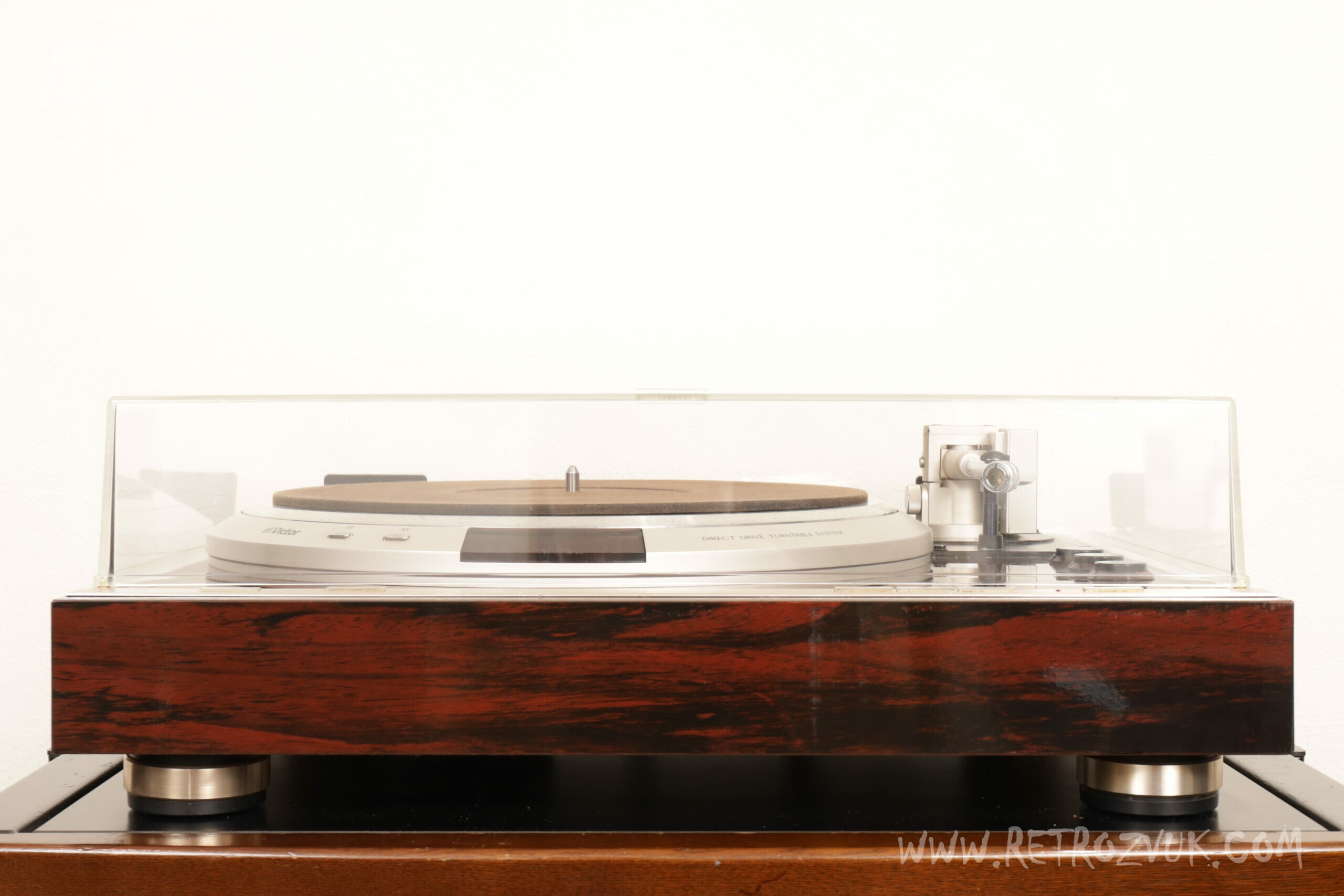

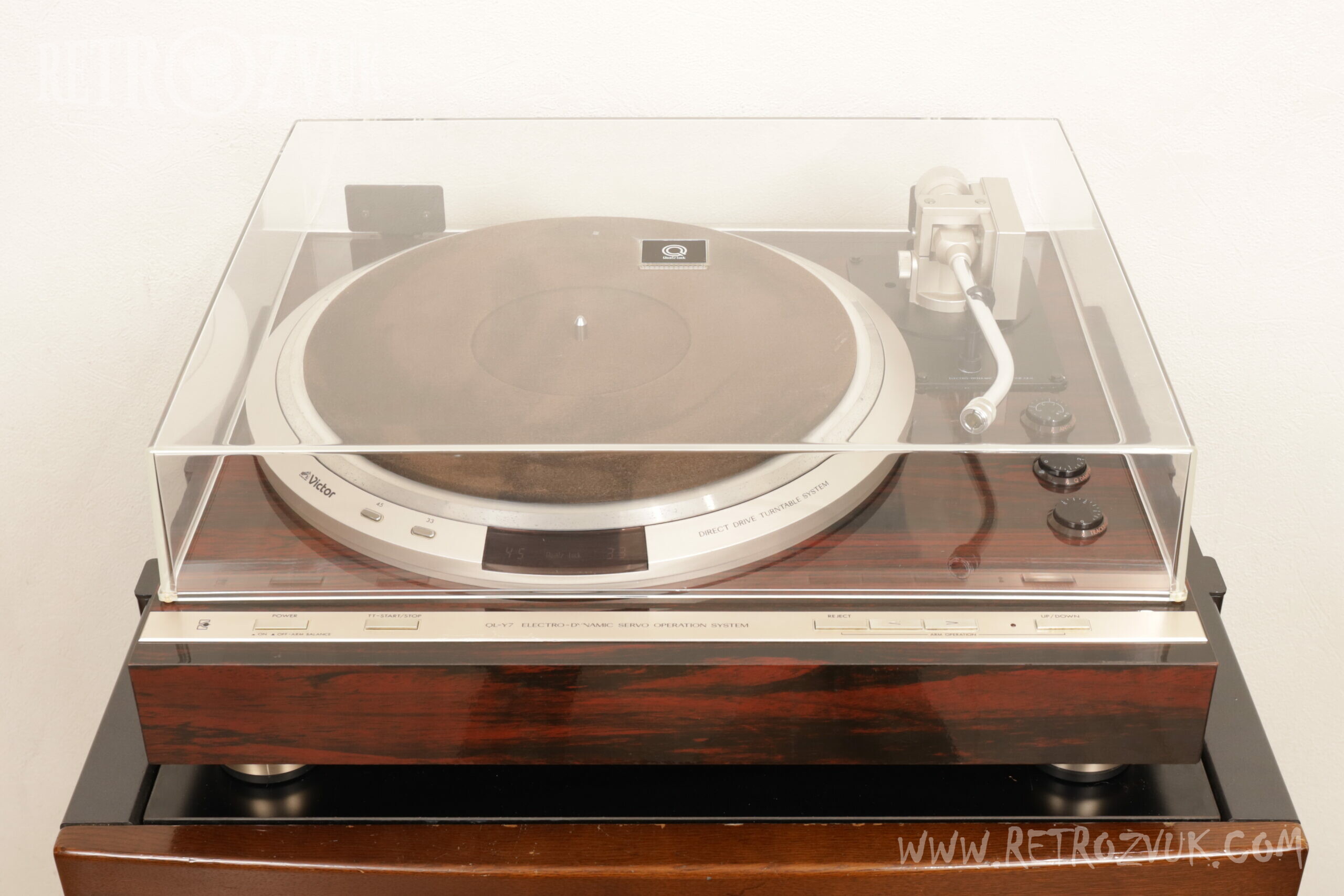

VICTOR QL-Y7 (около 1979 года)
Описание
Проигрыватель пластинок с кварцевой фиксацией скорости (Quartz Lock) и электронно-управляемым тонармом.

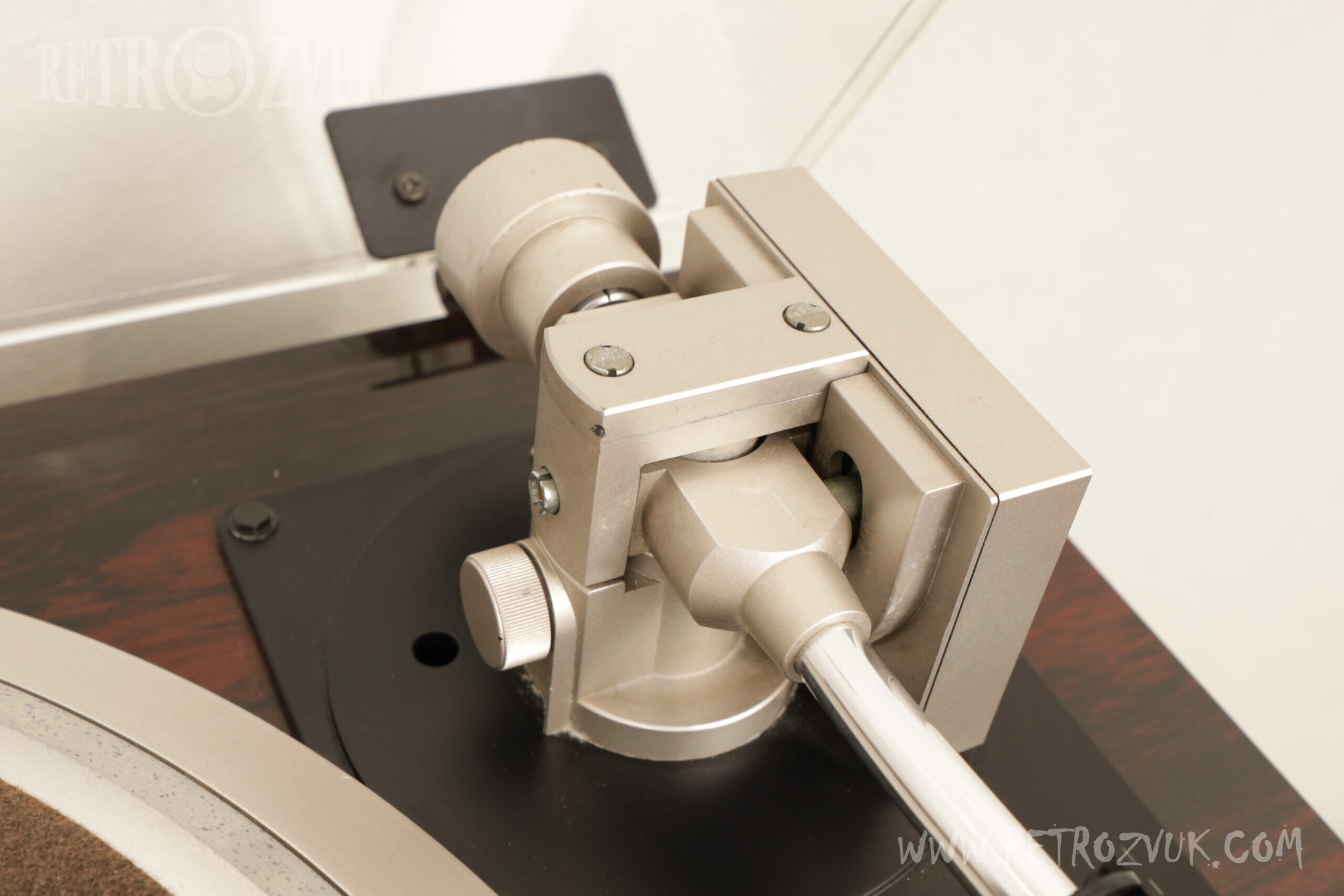

В тонарме применена электронно-управляемая система ED (Electro-Dynamic) Servo Tonearm. В этой системе вибрации тонарма обнаруживаются чисто электронным способом, и с помощью сервоуправления (обратной связи) в противоположном направлении прикладывается равная сила для их подавления. Электронная схема управляет двумя бессердечниковыми линейными двигателями (Coreless Linear Motors), непосредственно соединенными с горизонтальным и вертикальным подшипниками, управляя их движением.
Это позволяет подавлять нежелательные вибрации, вызванные низкочастотным резонансом и внешними возмущениями, а также компенсировать инсайд-форс (боковое давление). При этом сила прижима (VTF) и антискейтинг поддерживаются постоянными.

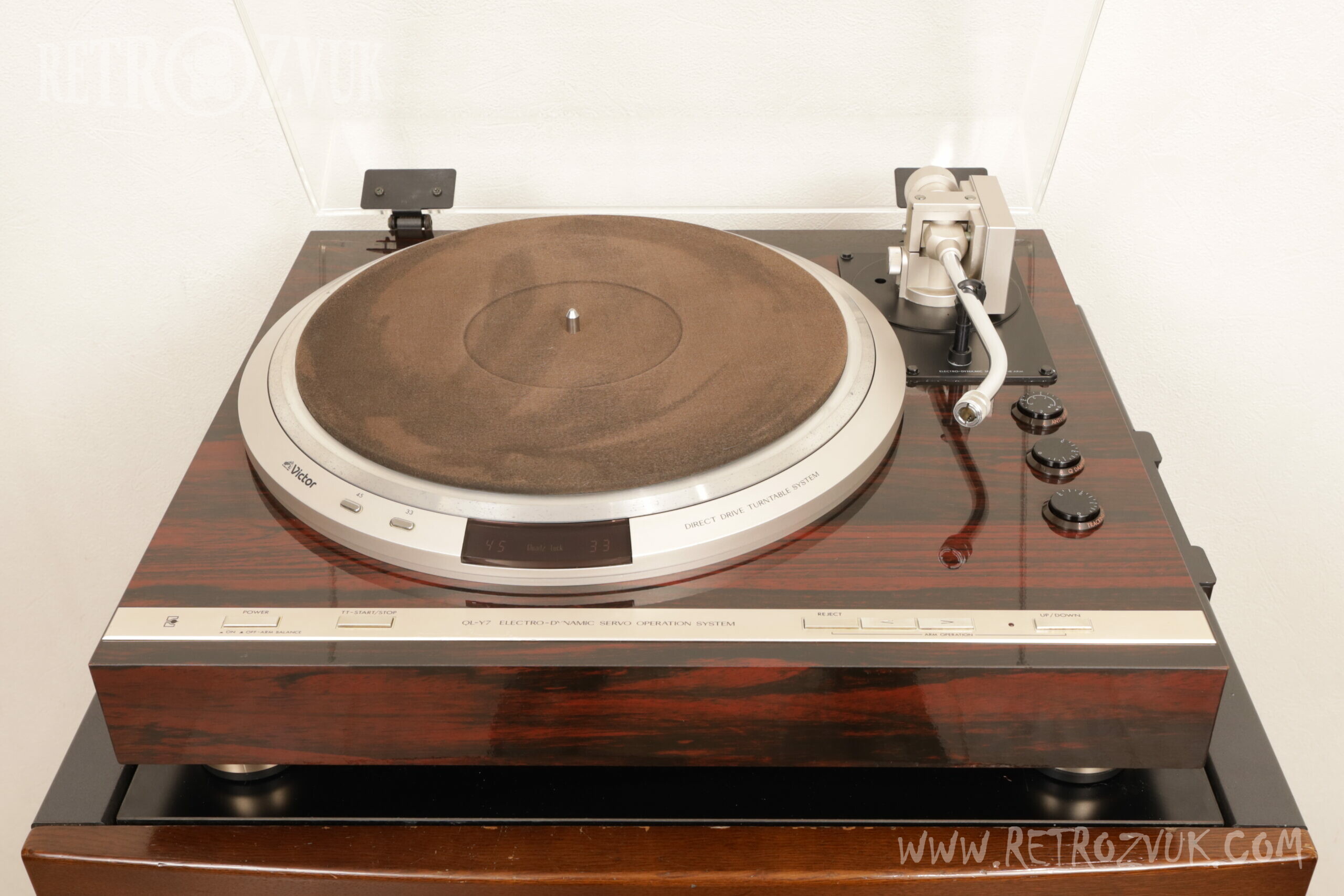

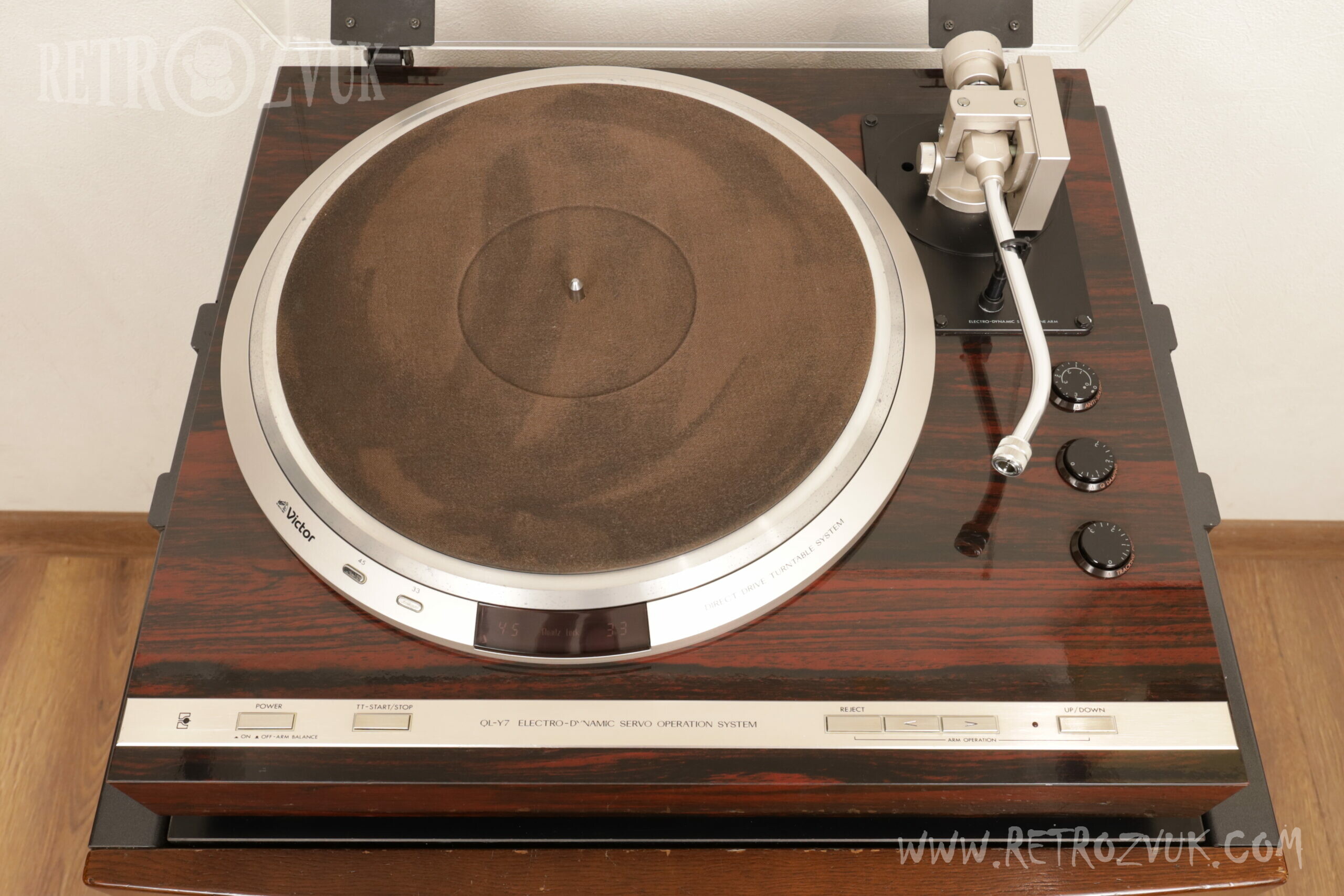

Благодаря системе ED Servo Tonearm реализовано управление с мягким касанием (Soft Touch Operation): после достижения нулевого баланса (zero-balance) тонарм не требует физического контакта, и все операции (включая автоматическое возвращение, прерывание воспроизведения и ручное управление) выполняются с помощью кнопок на передней панели корпуса.

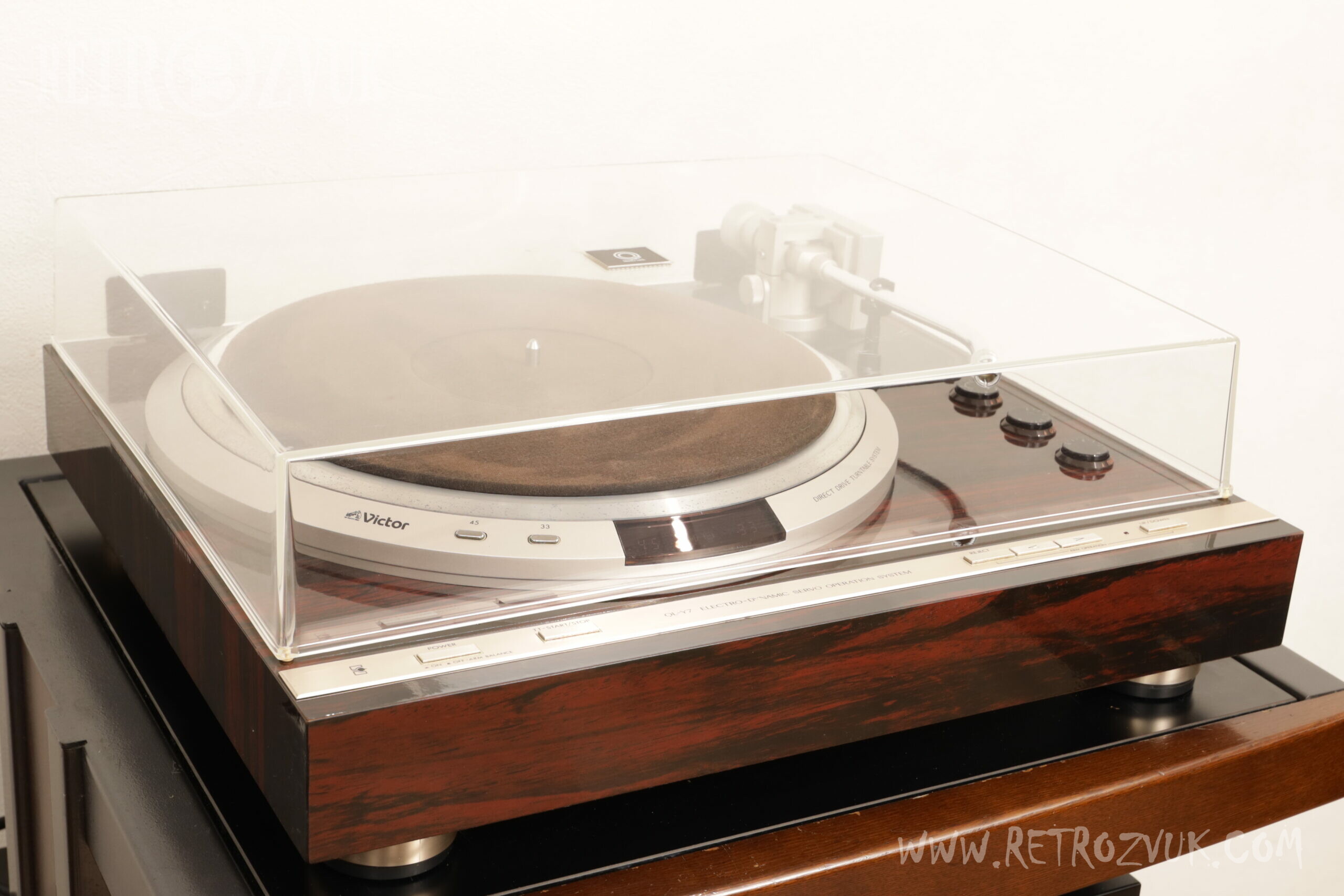

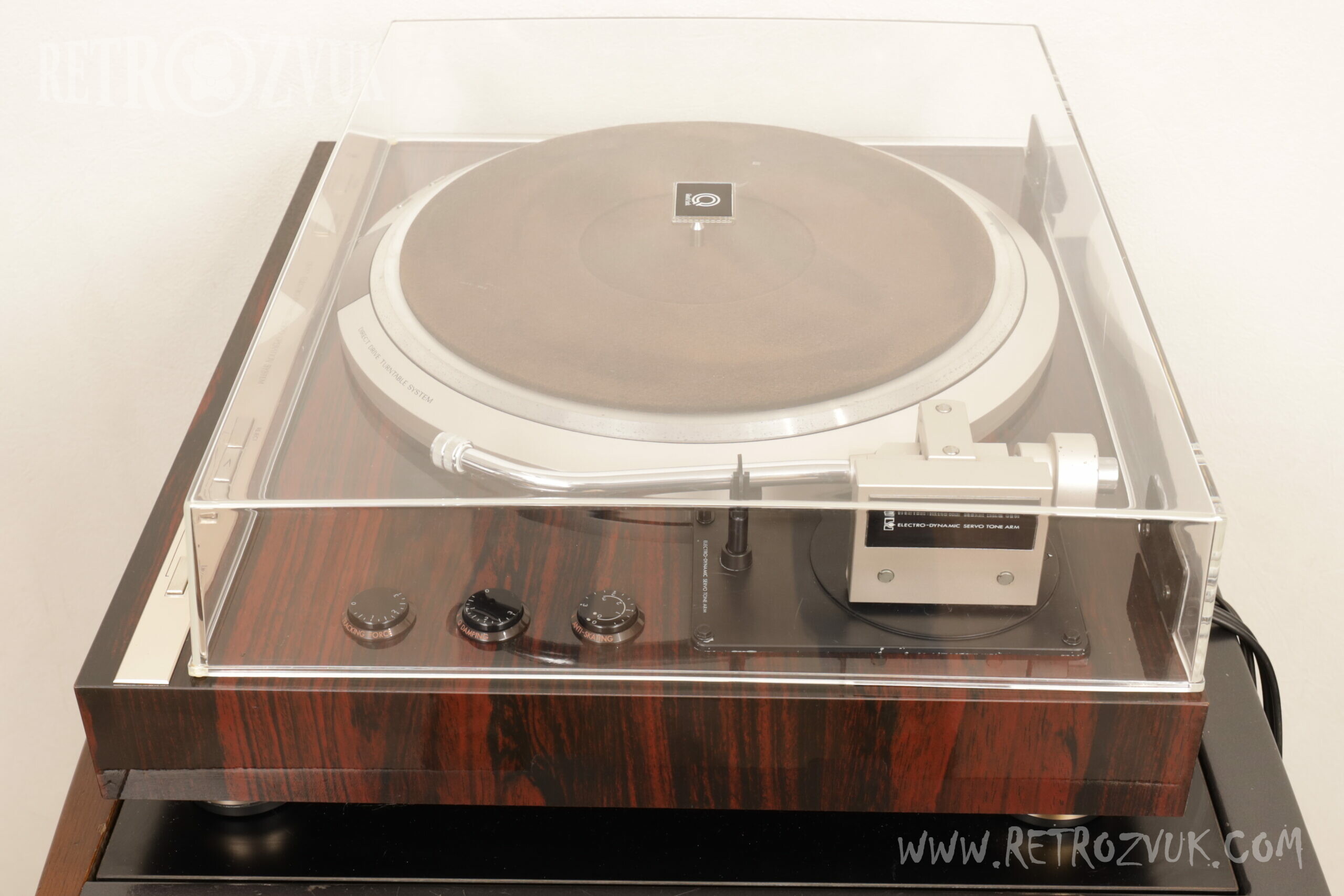

Сила прижима (VTF), антискейтинг и Q-демпфирование низкочастотного резонанса (fo) регулируются независимыми плавными регуляторами.
В системе вращения применена схема двойного кварцевого сервоуправления (Double Servo Quartz), которая повышает стабильность кварцевой фиксации в 30 раз по сравнению с традиционными решениями. Приводной двигатель — бессердечниковый (Coreless Type) DD-мотор, лишенный железного сердечника (который является причиной вибраций вращения), с крутящим моментом 1,2 кг·см.
Диск — типа NR (Non-Resonance), состоящий из литого алюминиевого основания с добавлением литого цинкового кольца для демпфирования резонансов. Сочетание разнородных металлов обеспечивает демпфирование резонансов и увеличение момента инерции.
Оснащен системой быстрого торможения (Quick Brake) для быстрой остановки вращения.
Шелл — типа NR (Non-Resonance) с жесткой монолитной конструкцией, в которой сам корпус шелла зажимается между картриджем и пальцевой пластиной (Finger Plate) сверху и снизу.

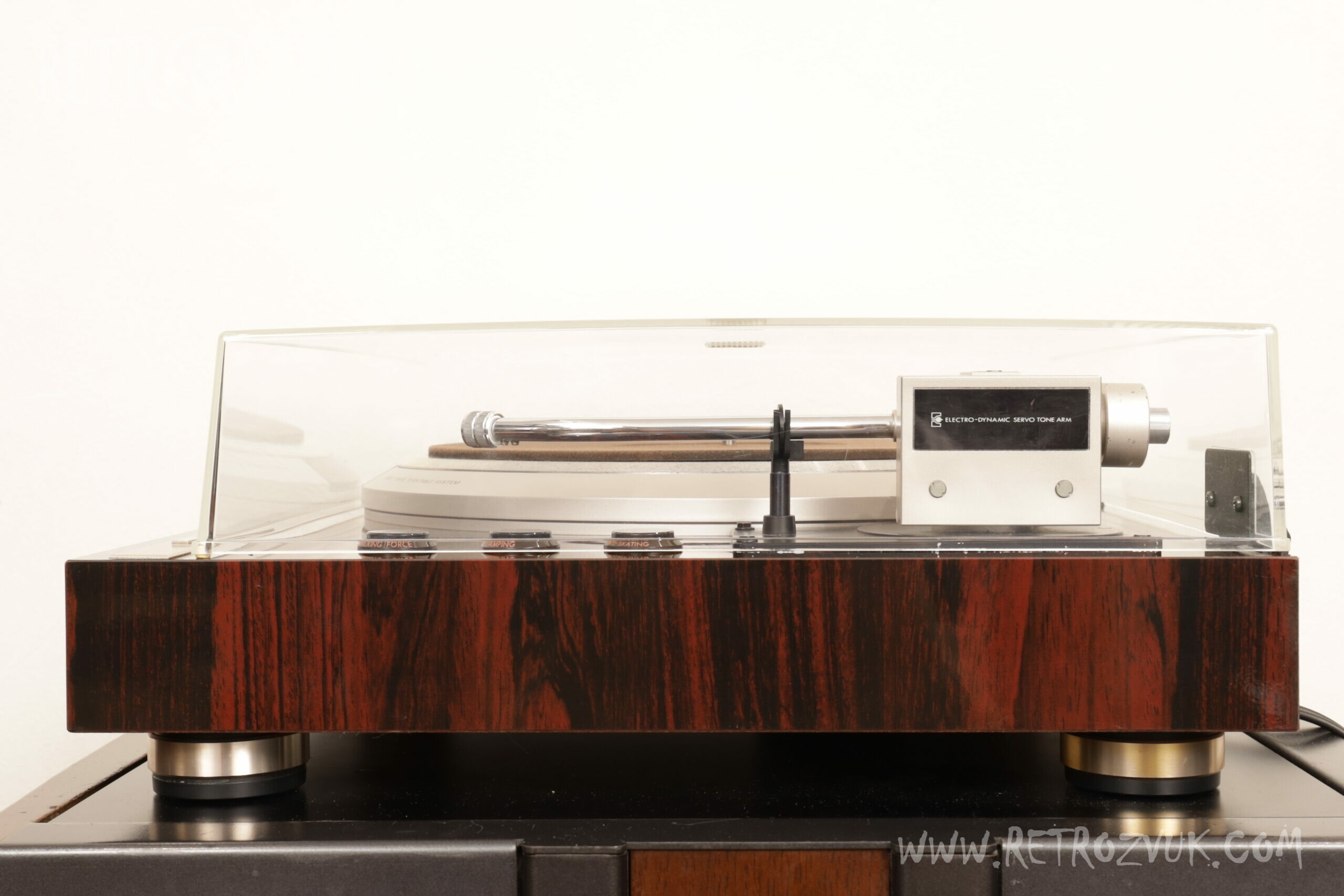

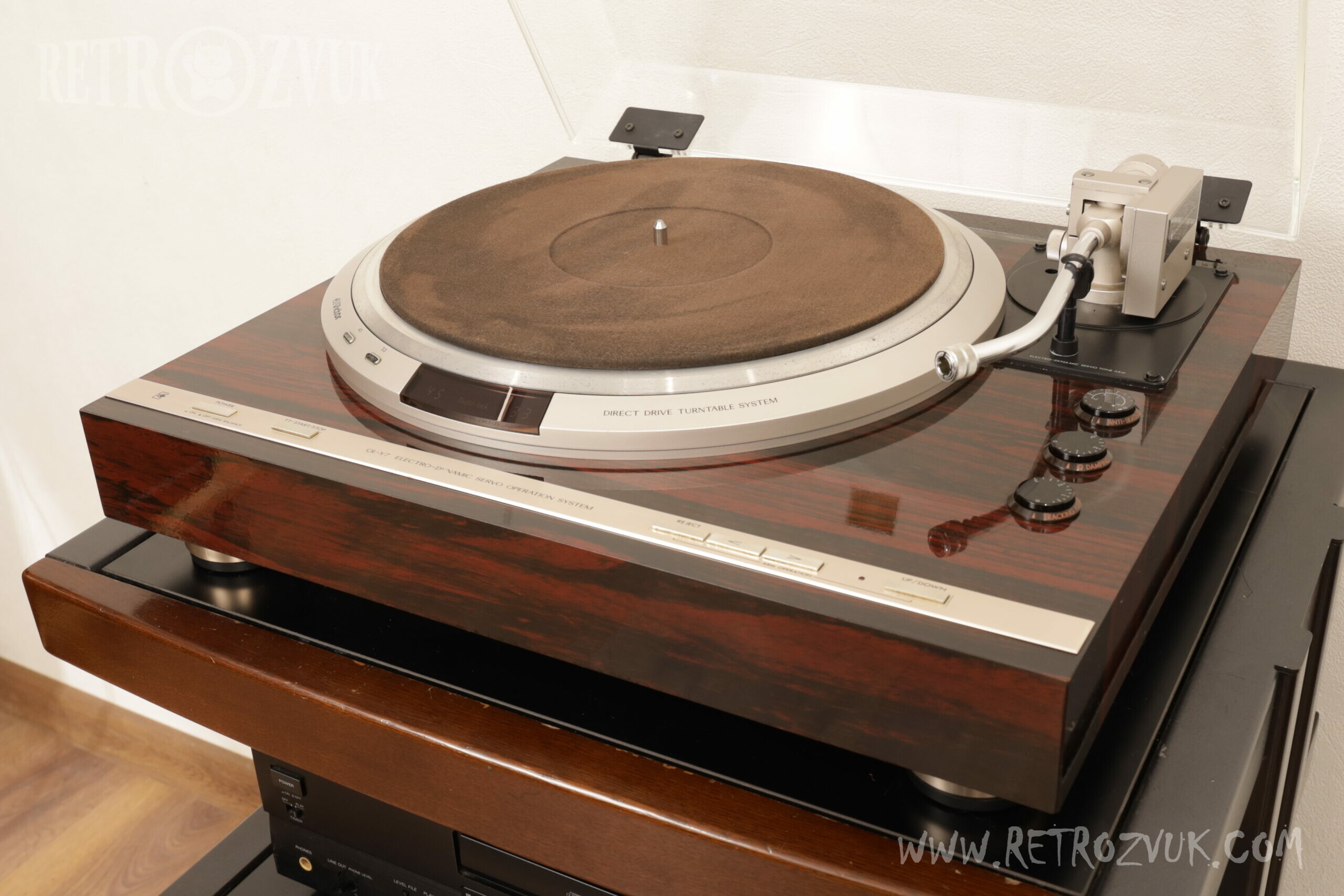

Корпус — трехслойной конструкции из твердого материала, обеспечивающий отсутствие резонансов и вибраций. Поверхность имеет зеркальную отделку под розовое дерево (Rosewood).
Опоры (ножки) — с регулировкой высоты.
| Двигатель | FG обнаружения DC с прямым сервоприводом |
| Скорость вращения | 33,1/3, 45 об. в мин. |
| Детонация | 0,01% (WRMS) 0.02% (WRMS) |
| Отношение SN | 78 дБ (DIN-B) |
| Пусковые характеристики | 1.2 сек, 1/3 |
| Крутящий момент | 1,2 кг/см |
| Характеристики нагрузки | 0% (давление иглы до 170 г) |
| Дрейф | 0,0001% / ч. 0,00005% / °С |
| Отклонение скорости при вращении | 0,002% |
| Тонарм | Электро-динамический сервопривод |
| Длинна | 245 мм |
| Диапазон давления иглы | 0 ~ 3,0 г |
| Монтаж вес картриджа | 14,5 ~ 24 г (Shell) 24 г ~ 38 г (С использованием SW-Y7) |
| Высота рычаг переменная диапазона | ± 3 мм |
| Корпус | Розовое дерево с зеркальной полировкой |
| Внешние размеры | 480 × 177 × 436 мм |
| Вес | 12,5 кг |
