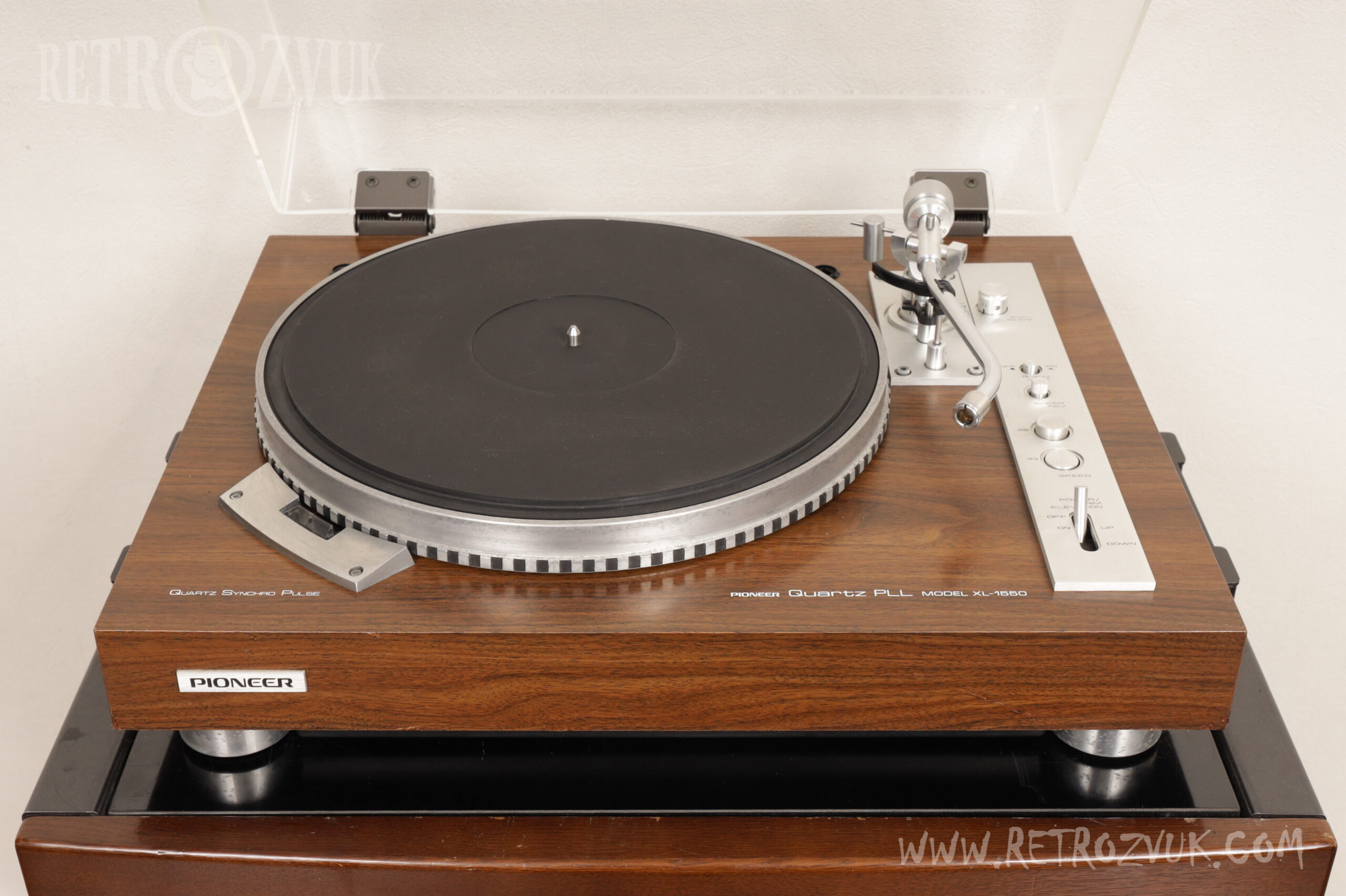

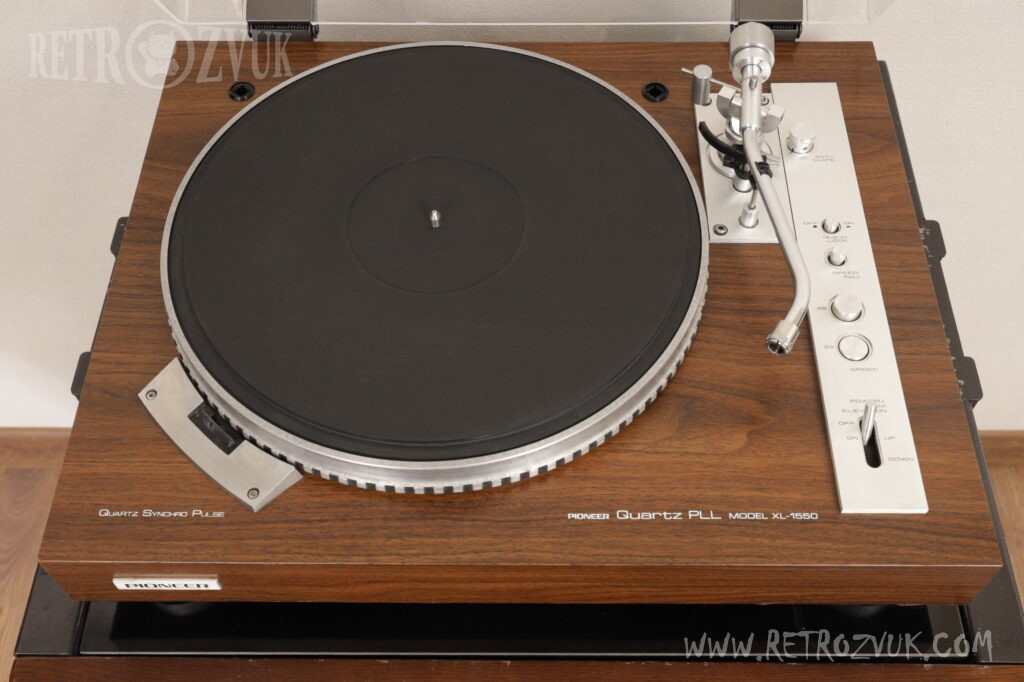

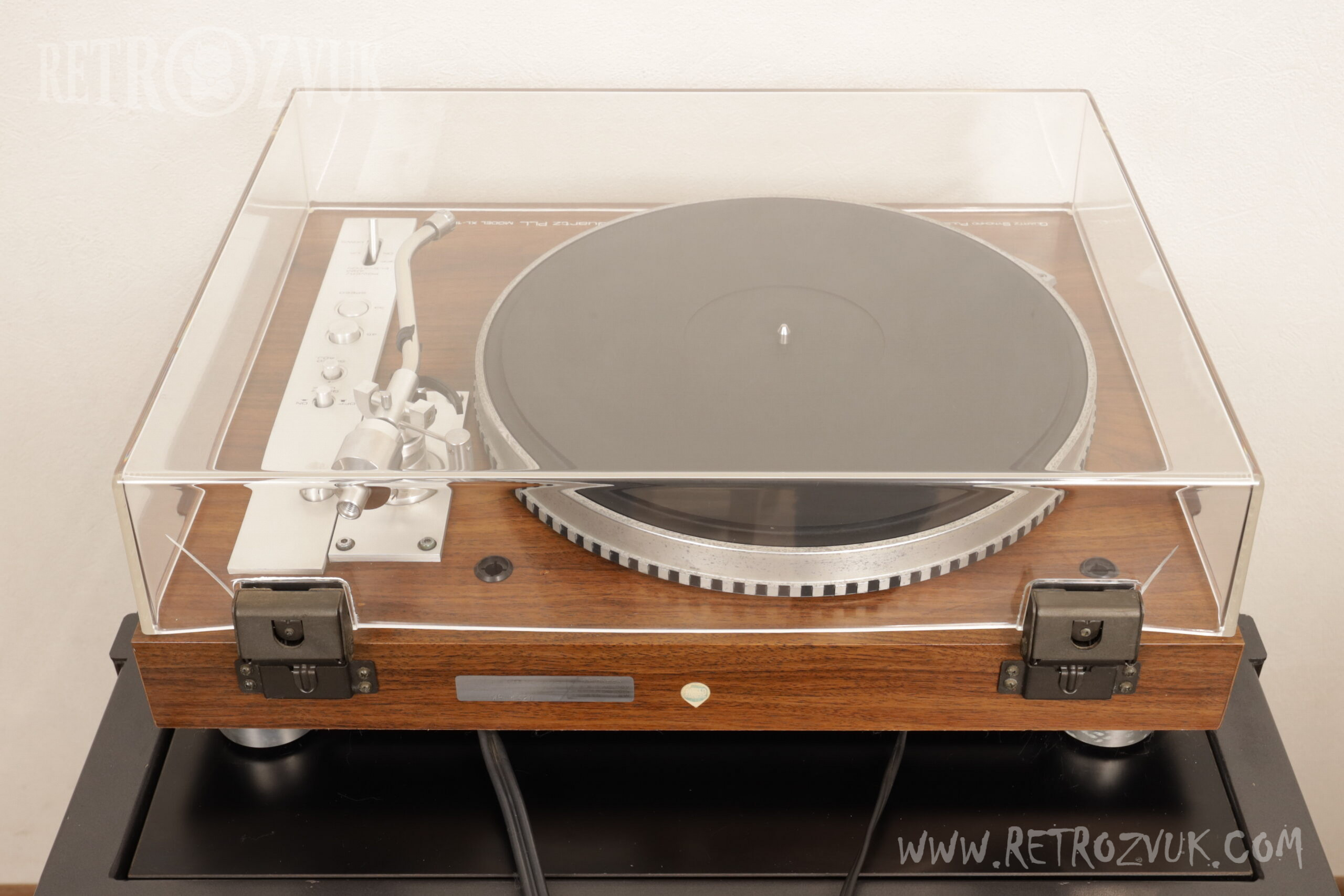

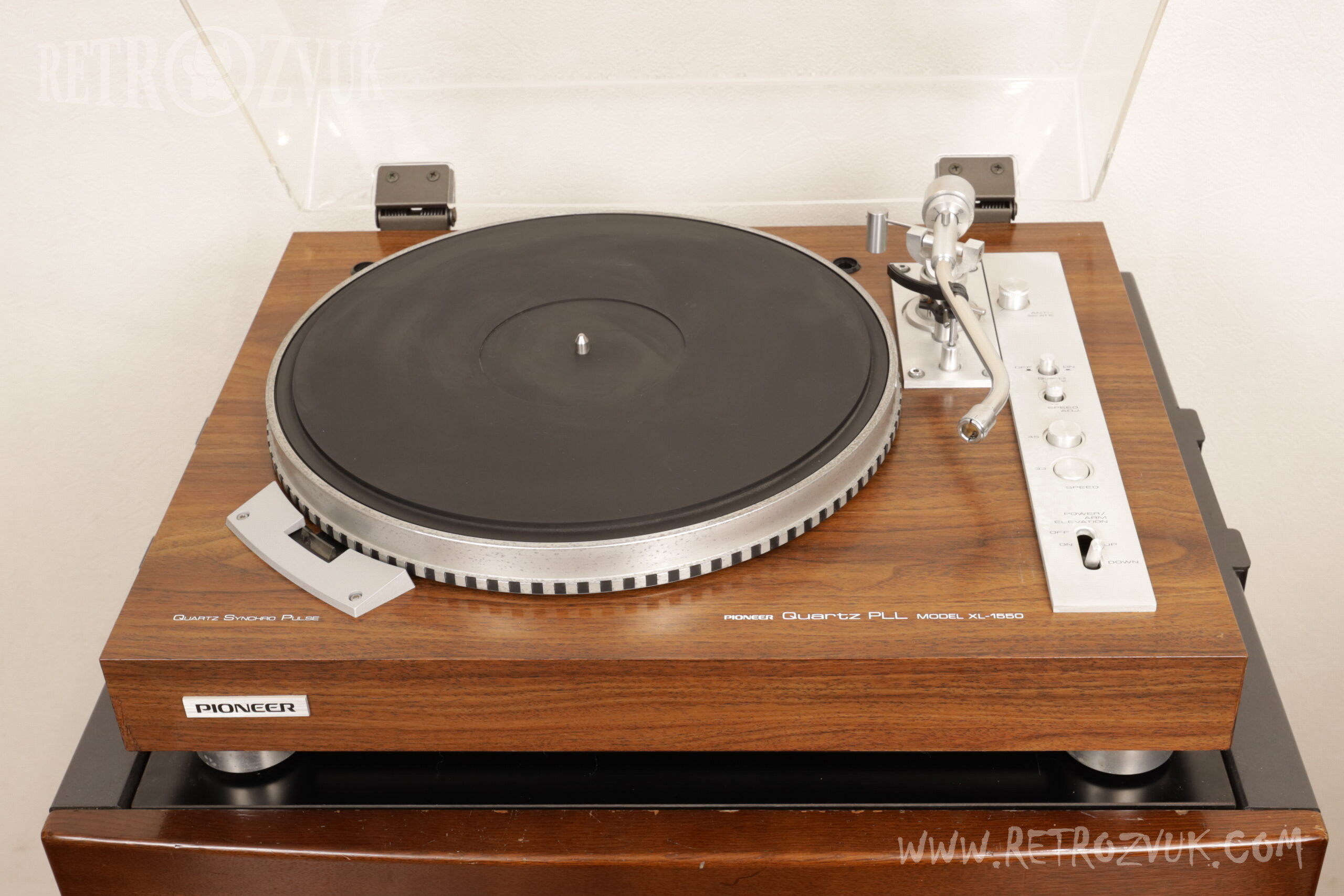

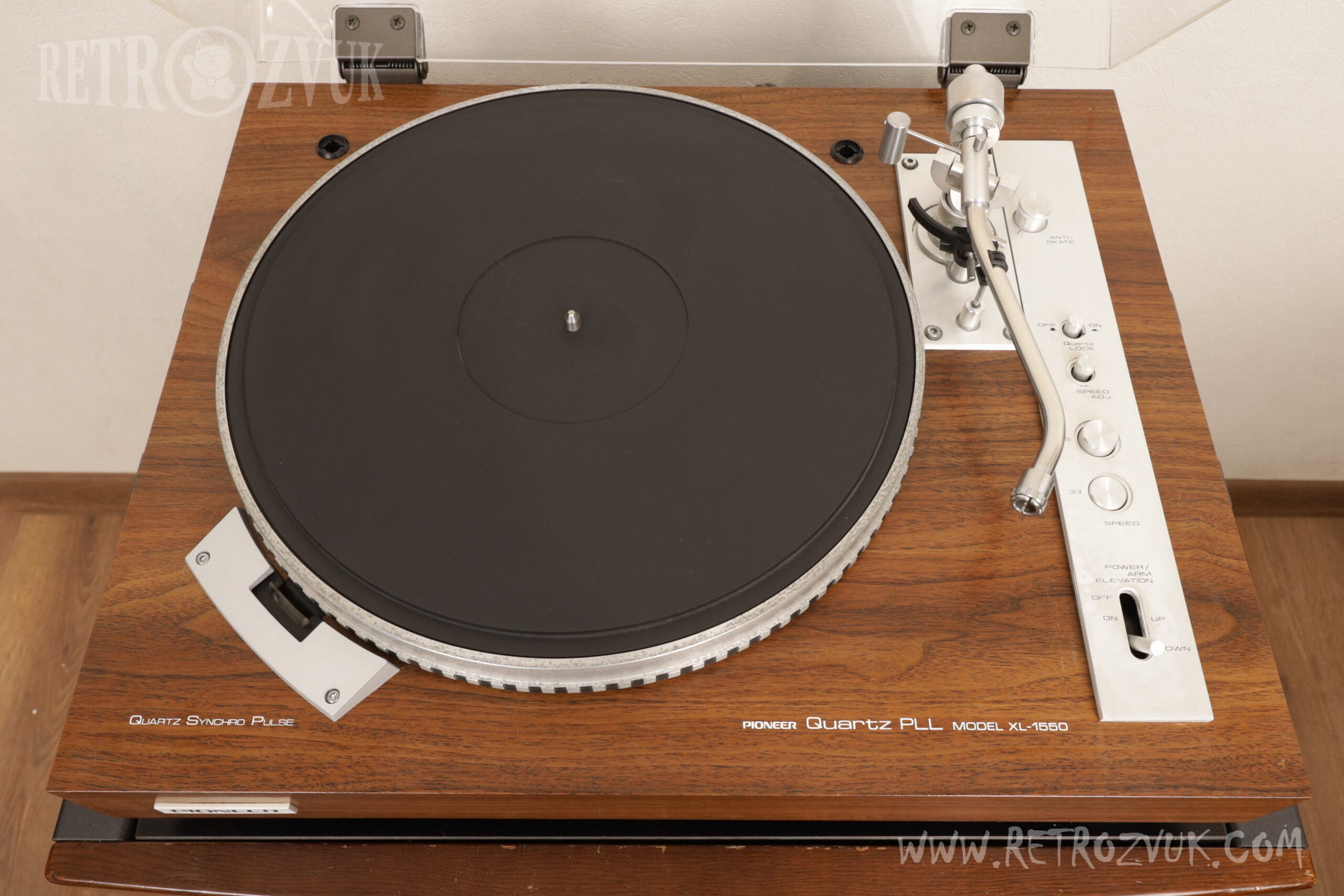

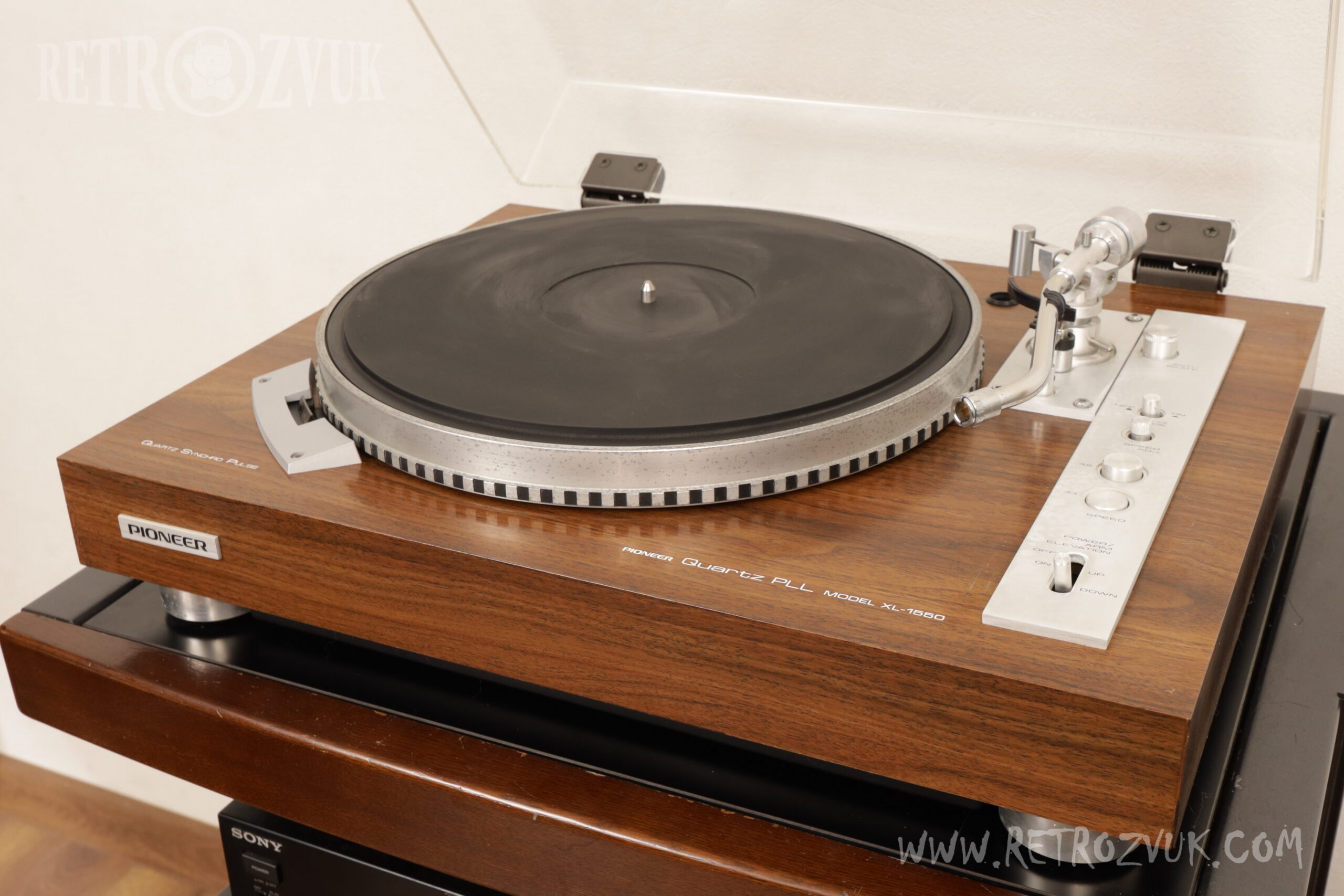

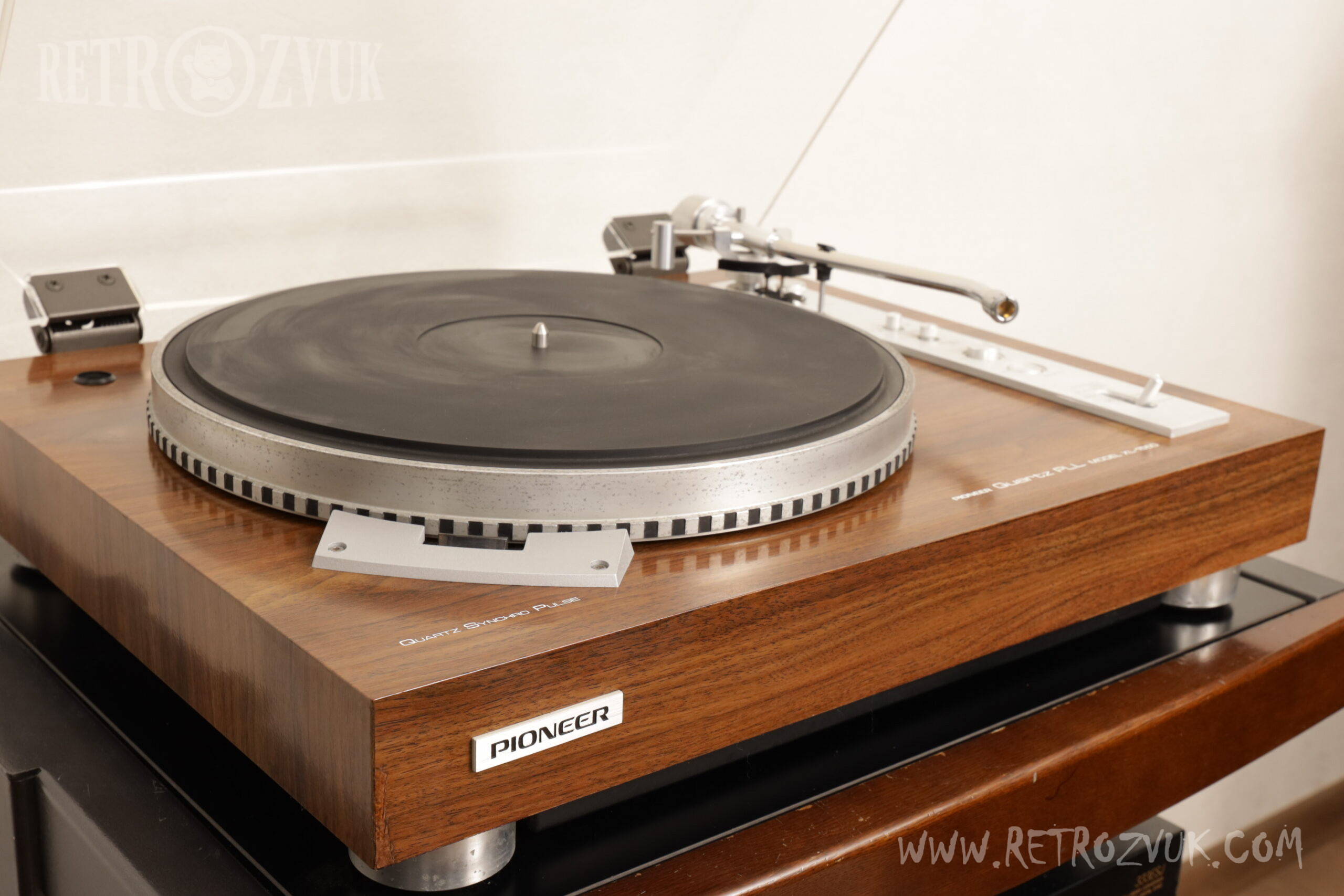

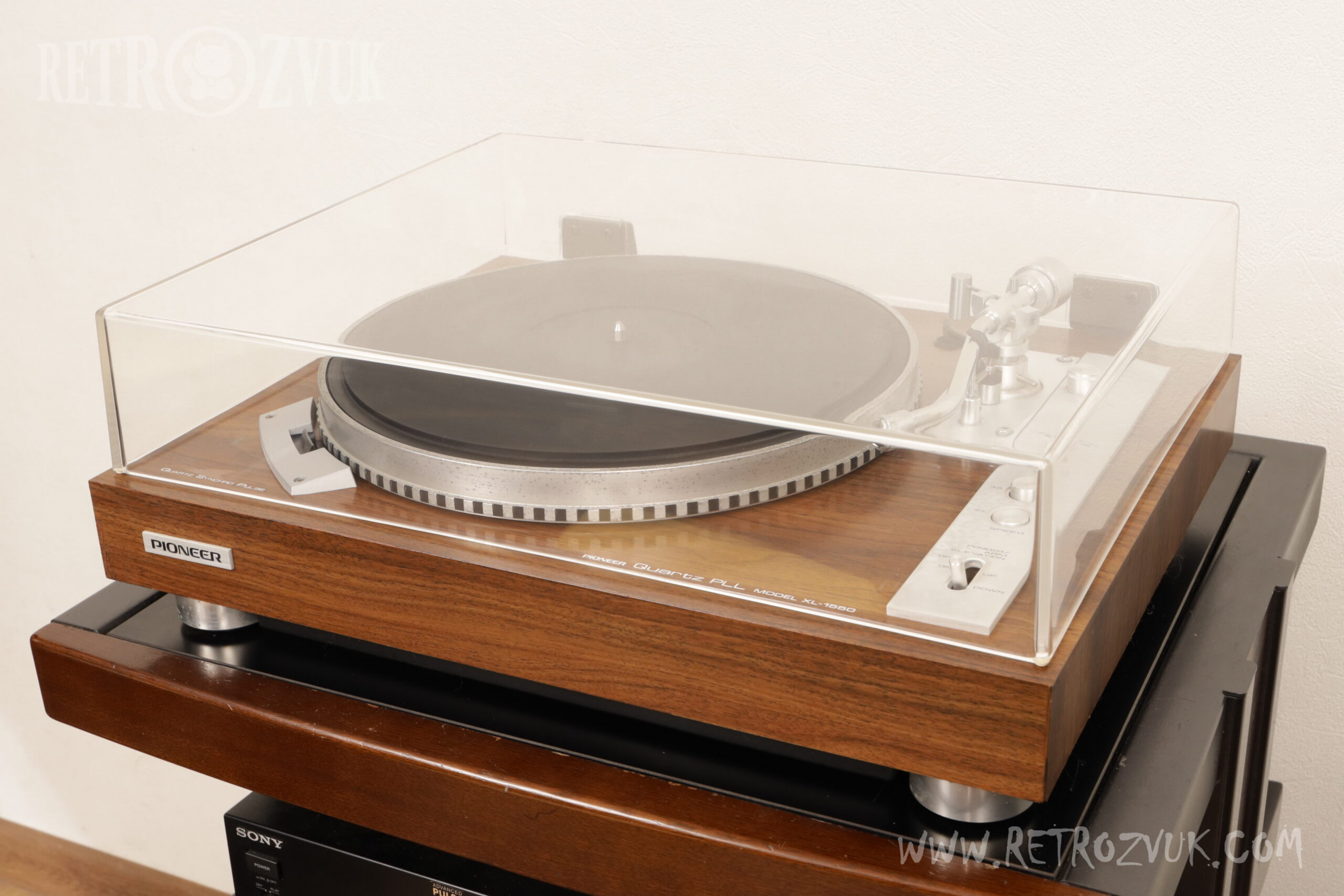

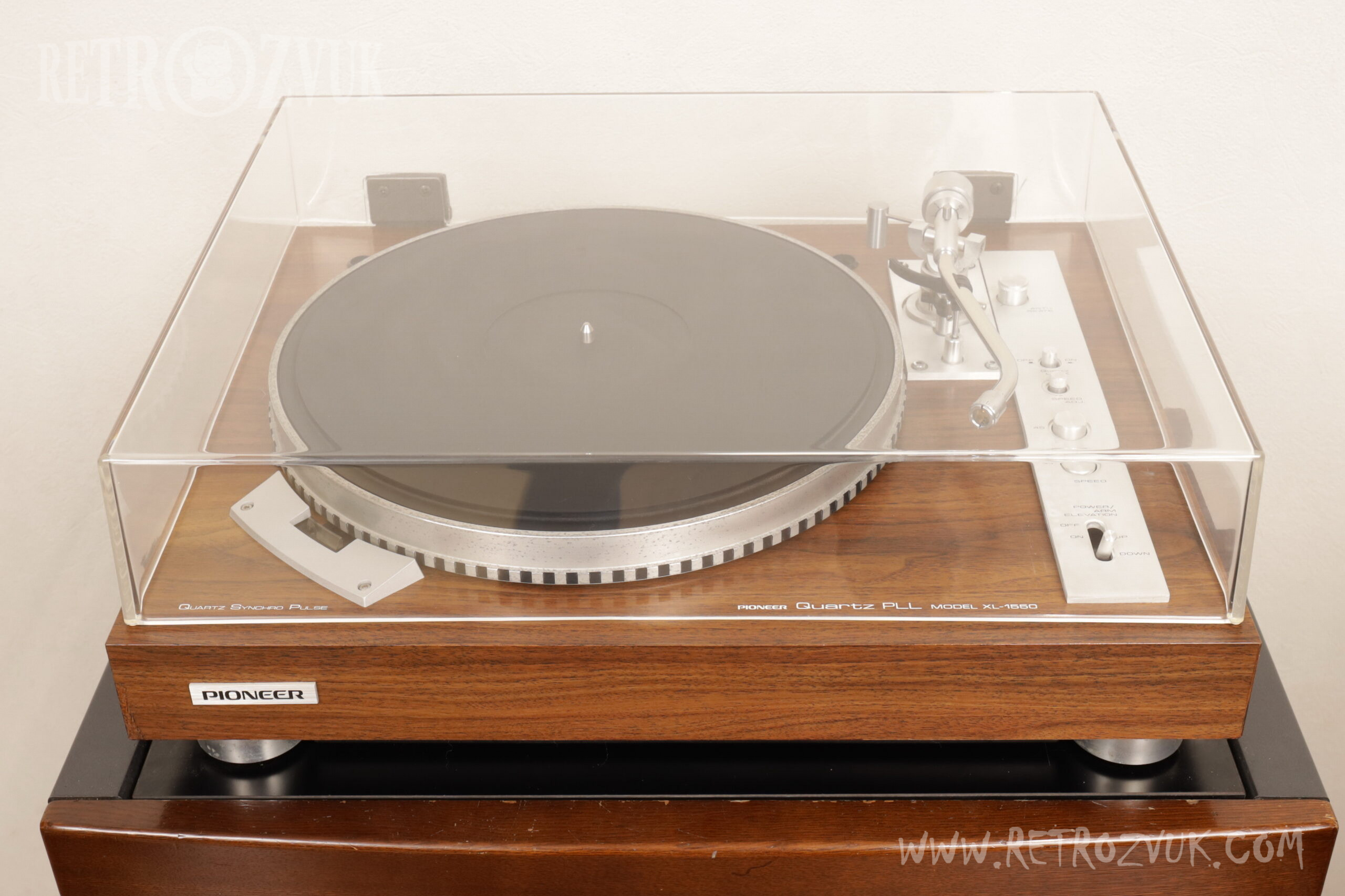

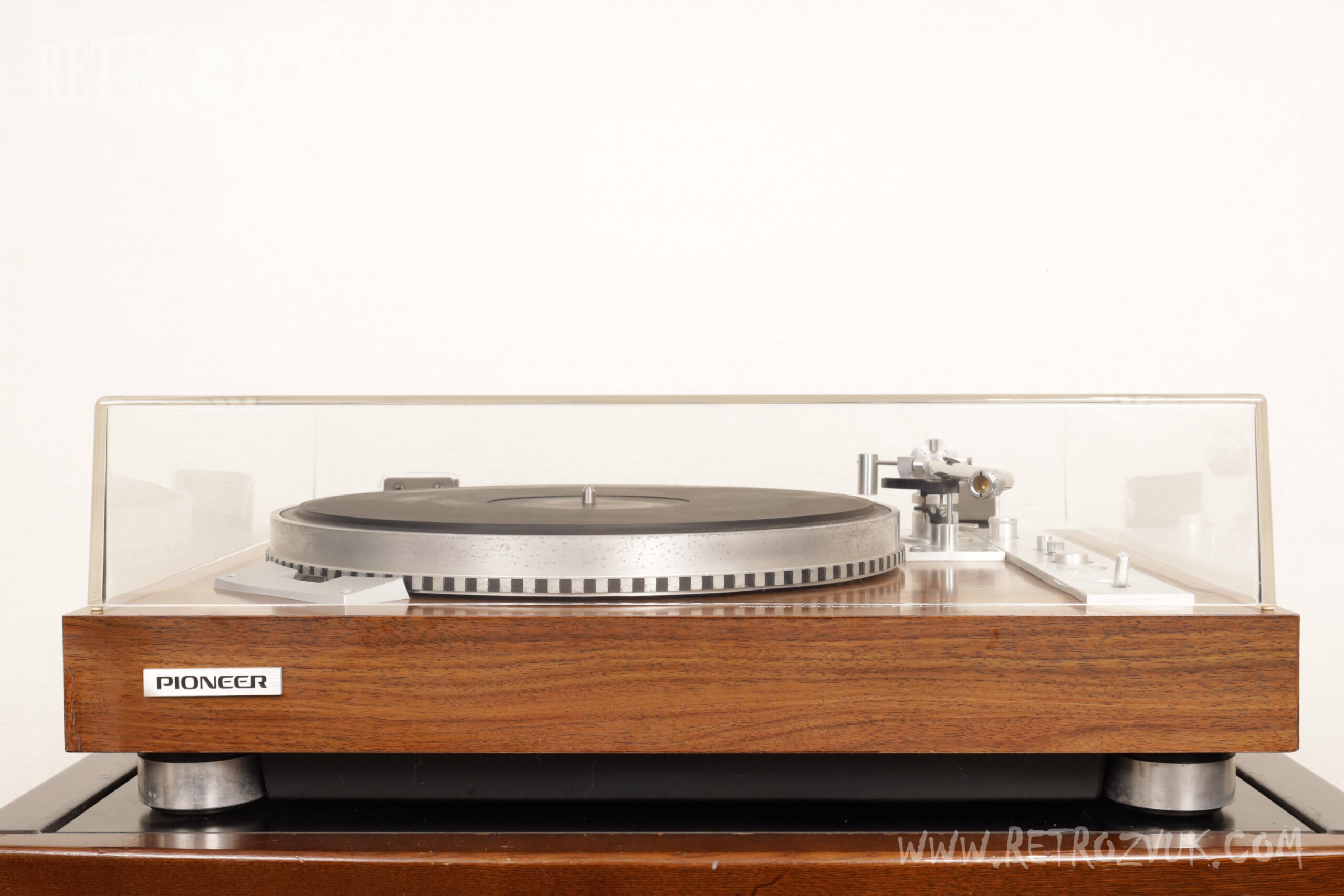

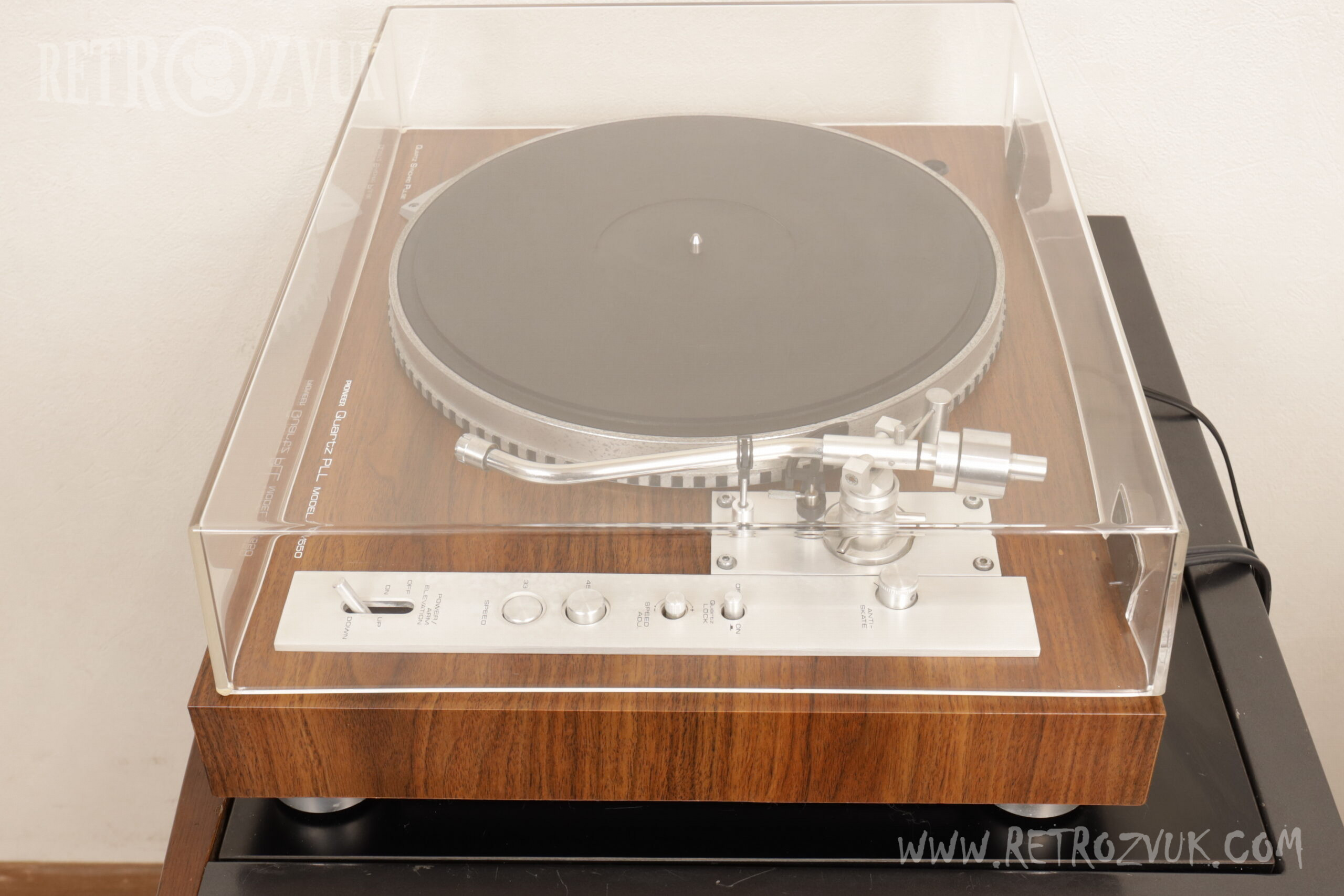

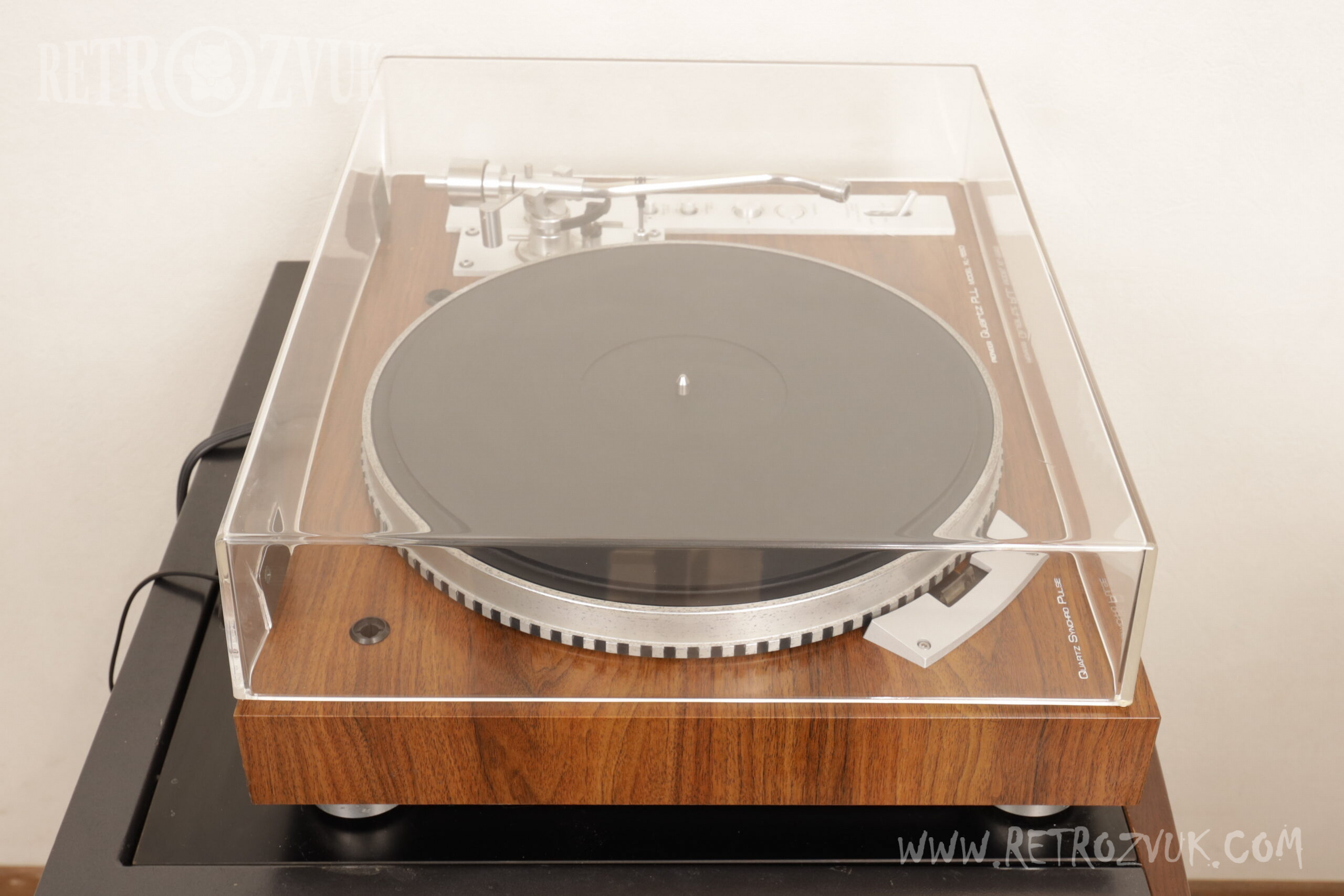

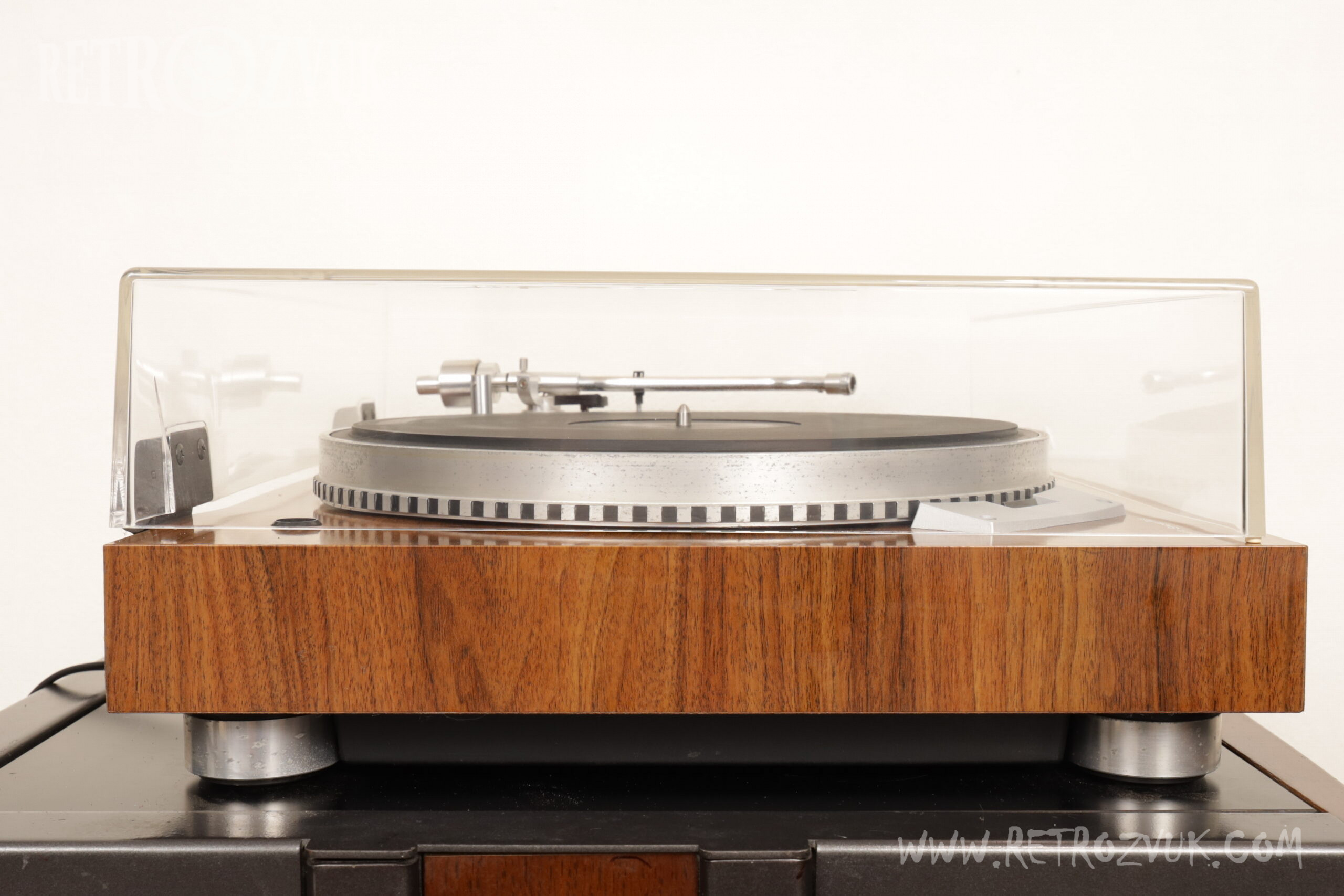

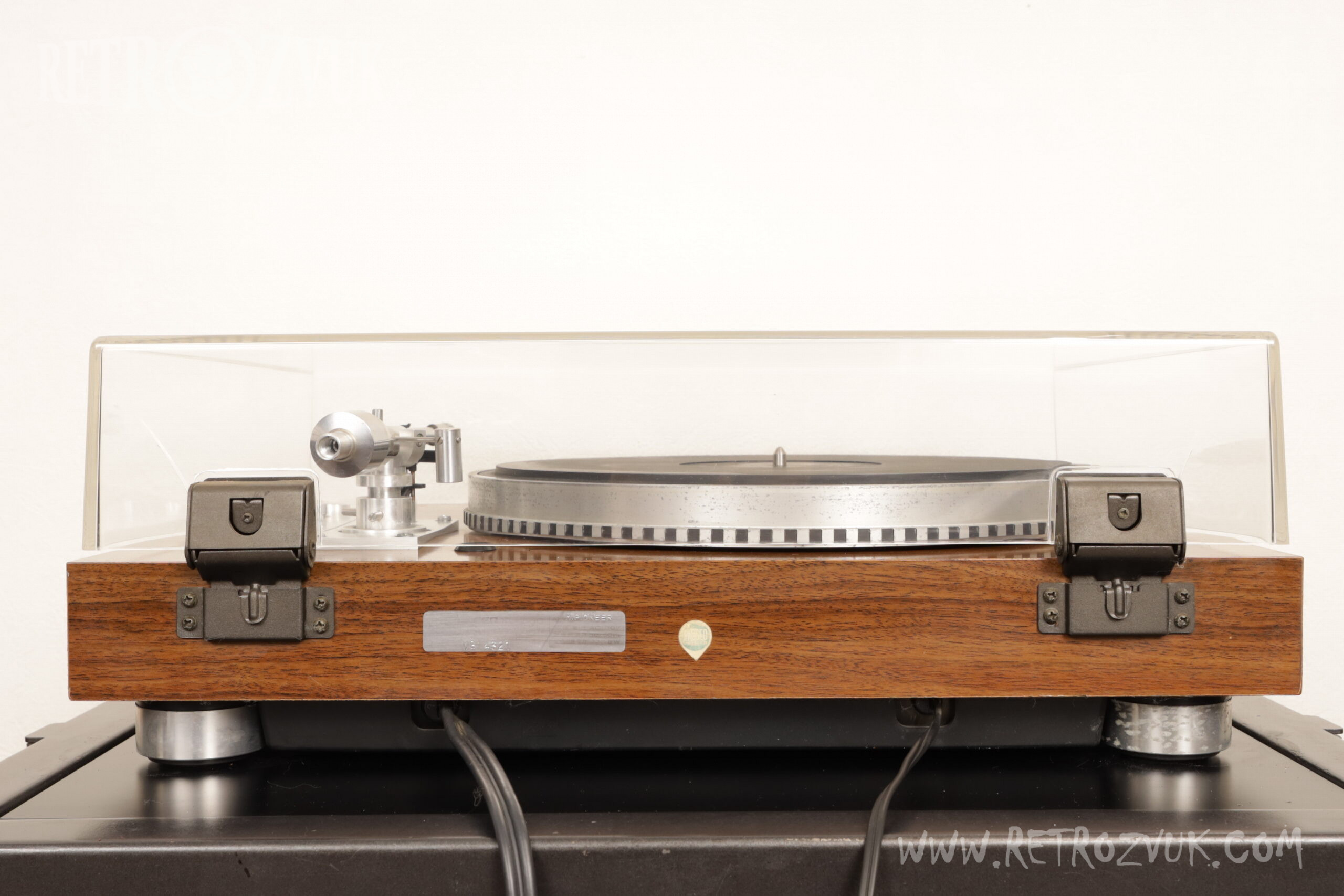

Pioneer XL-1550

Полностью автоматический плеер, который имеет Quartz PLL для сервопривода.
Производитель Япония. Выпуск 1976 год.

Несмотря на внушительный возраст (проигрыватель выпущен в 1976 году), XL-1550 пользуется огромной популярностью и востребован поклонниками винтажной техники. «Восхитительный аппарат» — так характеризуют его обладатели.

Некоторые преимущества, которые отмечают пользователи:

• ручное управление (для многих — это показатель надежности работы);
• предусмотрены отверстия под сменную головку (в верхнем левом углу и справа от диска);
• антискейтинговый механизм;
• прекрасное звучание.

Стабильность работы поворотного стола обеспечивает кварцевая система PLL. Улучшена схема этого узла.

Привод проигрывателя работает в прямом и обратном направлениях. Это дает более высокую скорость двигателя и быстрое реагирование для торможения.

Особого внимания достойна конструкция стробоскопа:

• независимость от частоты сети;
• даже при переключении скорости есть возможность регулировки;
• контроль работы — на внешней окружности поворотного стола выведен индикатор для считывания сигнала.

Генератор CR встроен в схему сервопривода. Есть возможность точной настройки. Регулировка фазы работает даже при выключенном кварце.

Поворотный стол приводит в движение бесщеточный двигатель постоянного тока с серводвигателем с высоким крутящим моментом. Пусковой крутящий момент этого двигателя составляет 1 кг-см.

Диаметр стола — 32,4 см, инерционная масса — 340 кг на кв. см. Отлит под давлением, вращается с постоянной скоростью в пределах 2/3 оборотов. Лист на поворотном столе из бутилкаучука. В механизме переключения использованы элементы Холла. Такое конструкционное решение обеспечивает долговечность и высокое отношение сигнал-шум.

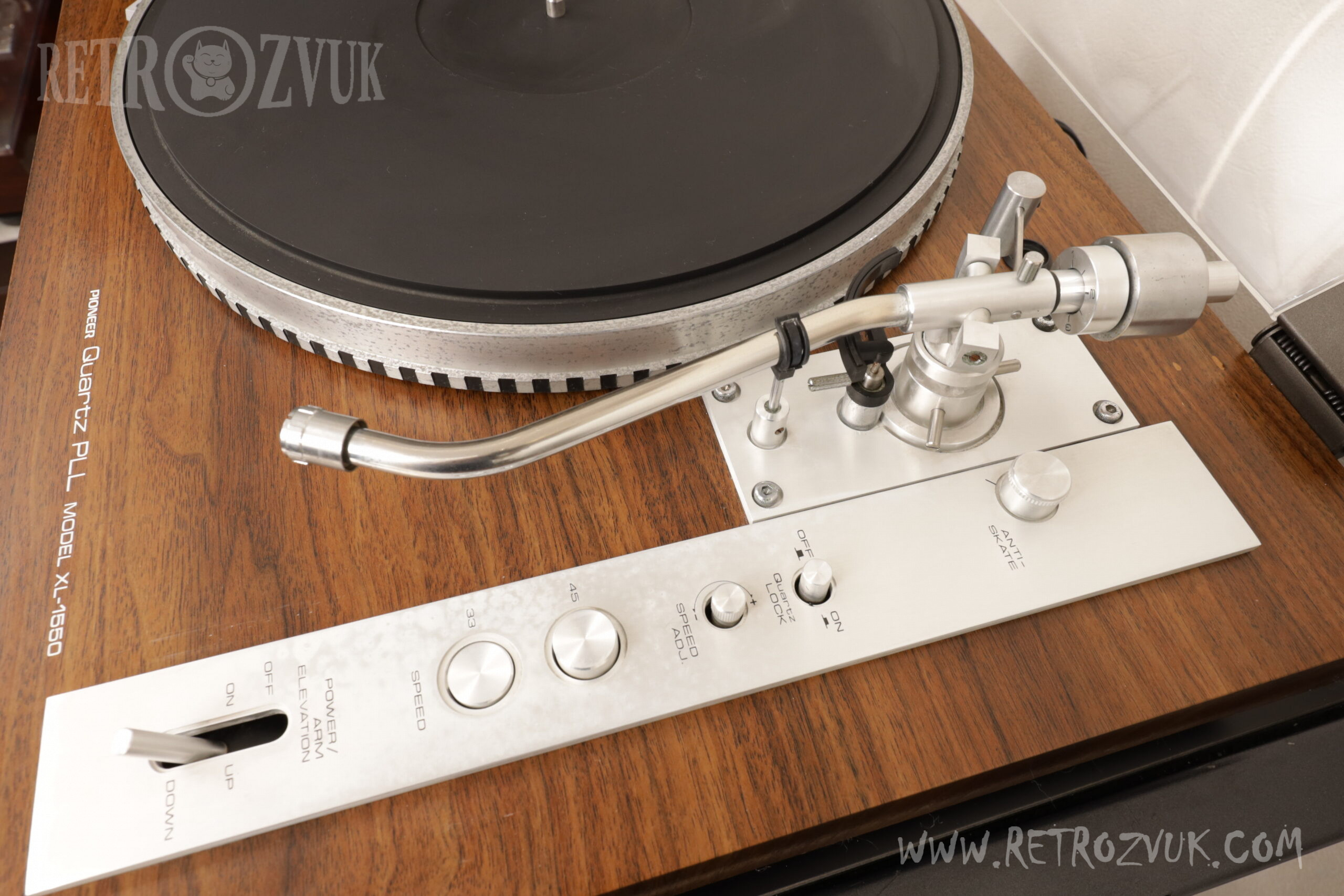

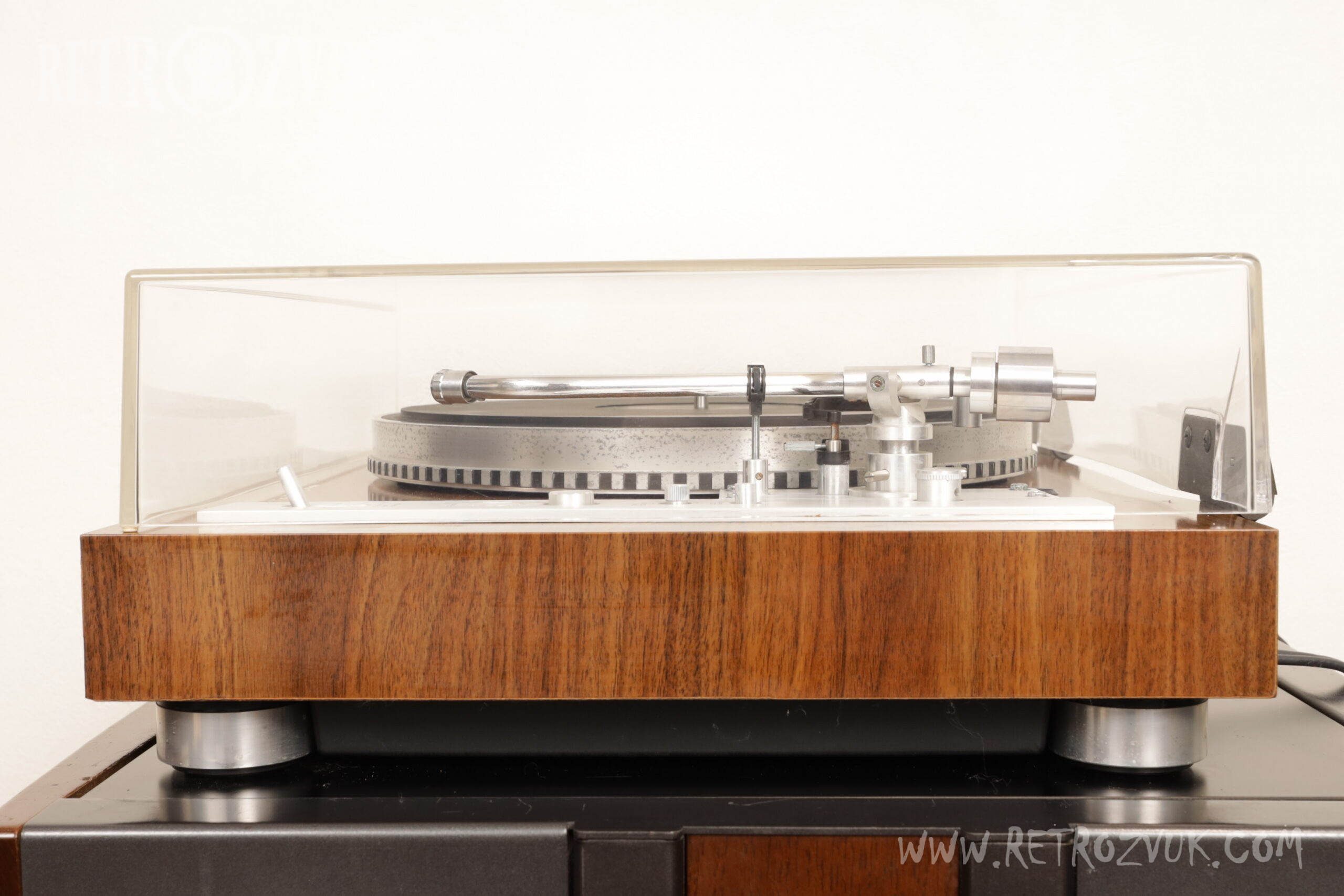

Основные характеристики тонарма:

• S-образный;
• уменьшена полезная масса;
• для достижения высокой чувствительности и уменьшения трения используются высокоточные радиально-упорные подшипники.

В качестве основания для прикрепления тонарма вмонтирована алюминиевая панель, внутренняя поверхность корпуса усилена стальной пластиной. Даже при сверхнагрузках искажения звука исключены.

Для корпуса головки использован алюминий нерезонансного типа. Картридж — PC-330 / II, типа ММ. В него вмонтирована легкая (0,45 мг) титановая трубка с небольшим прогибом, которая прошла специальную термообработку. Это обеспечивает низкий механический импеданс и улучшает отслеживаемость.

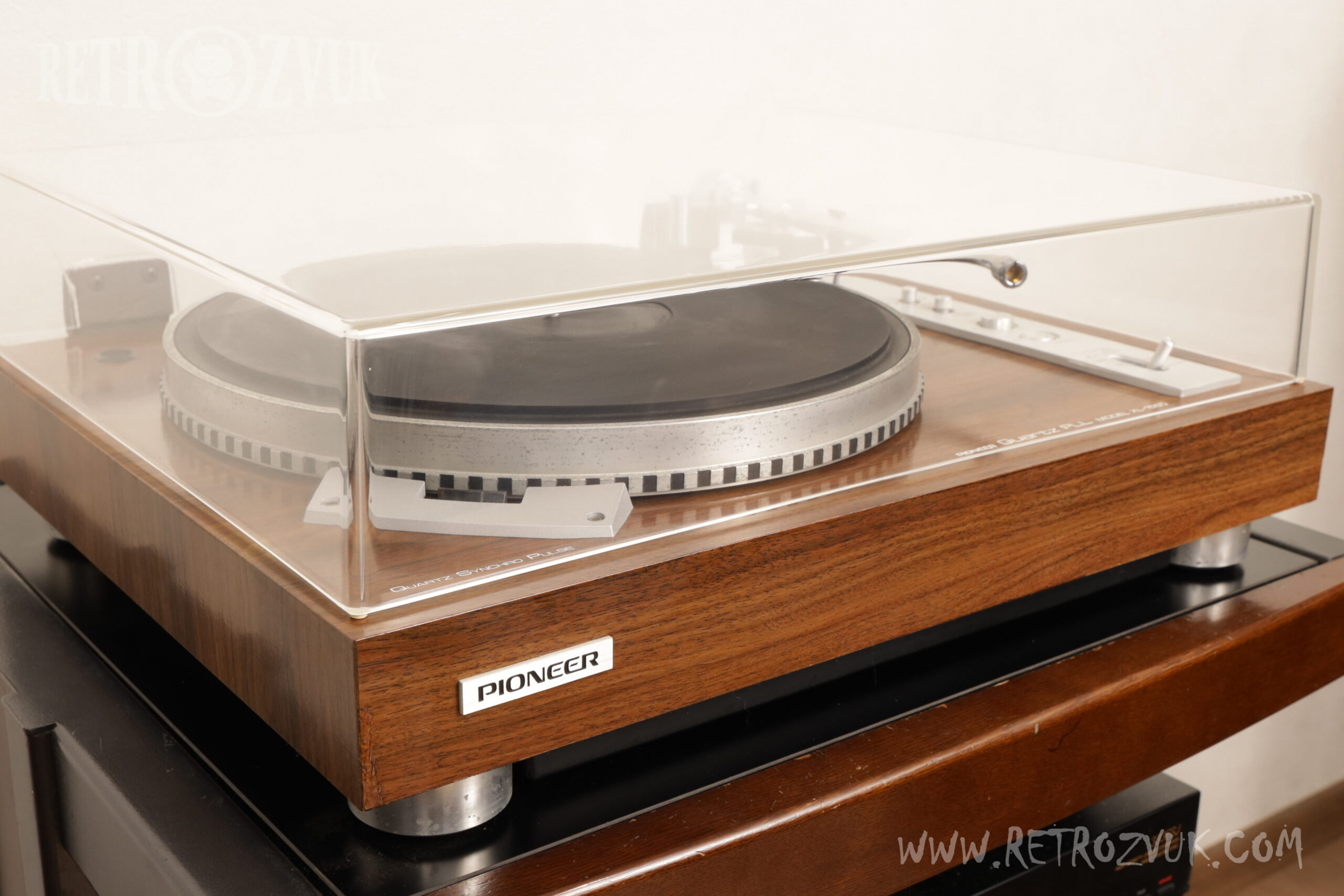

Корпус изготовлен из ДСП. Он оснащен механизмом регулировки высоты рычага. Диапазон регулировки по высоте — ± 5 мм от исходного положения.

Дизайн — «классика жанра», как говорится, но это и ценно.
