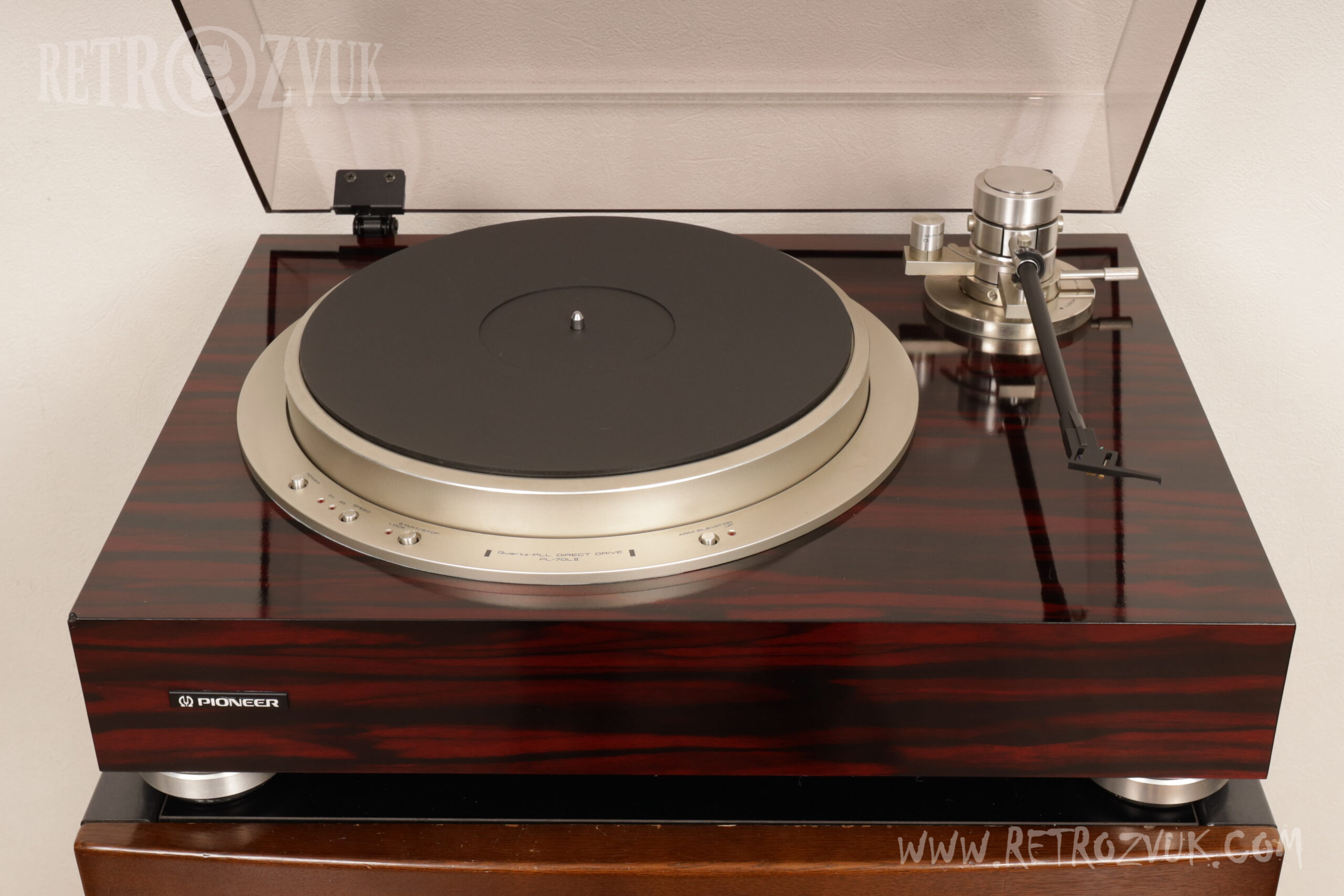

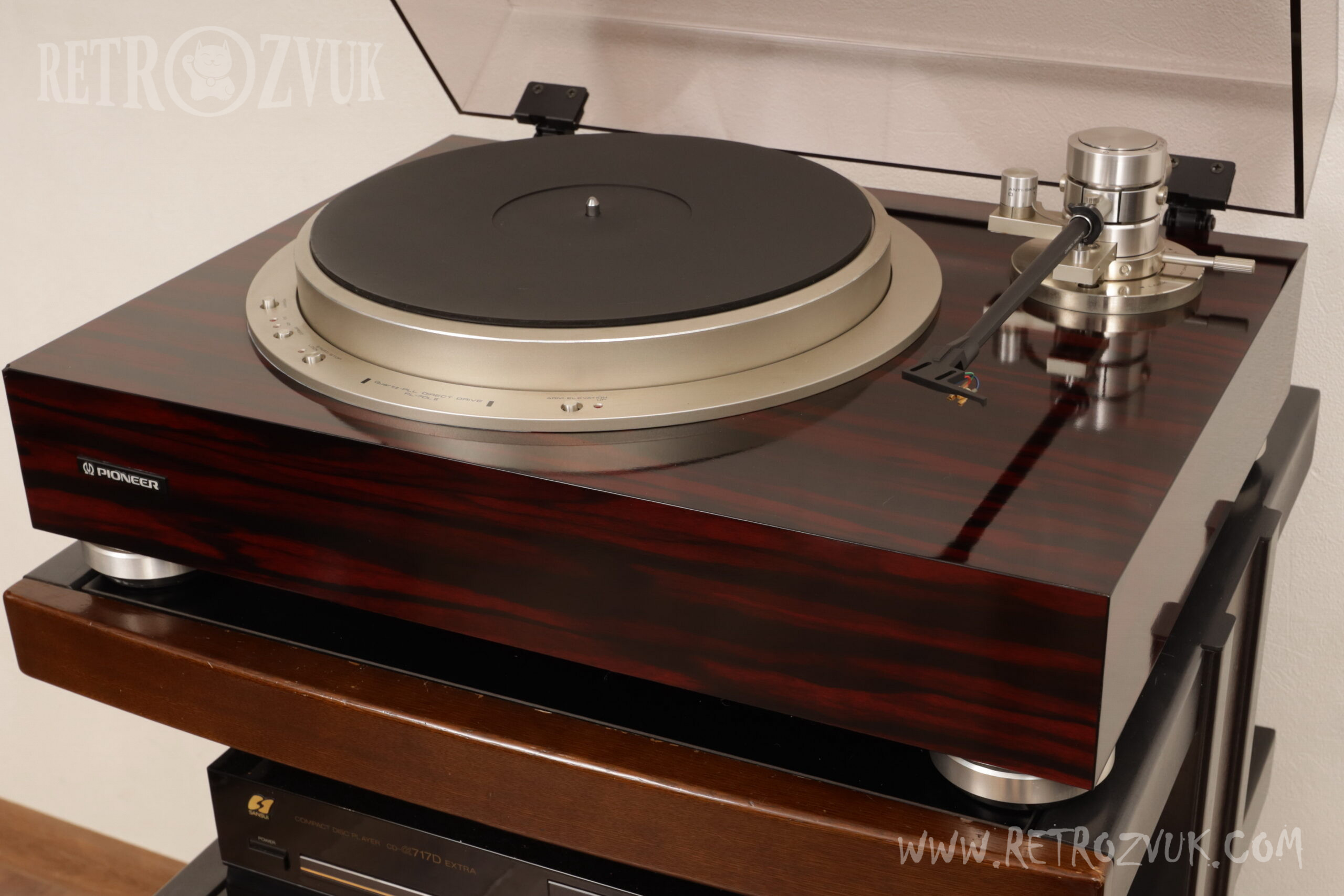

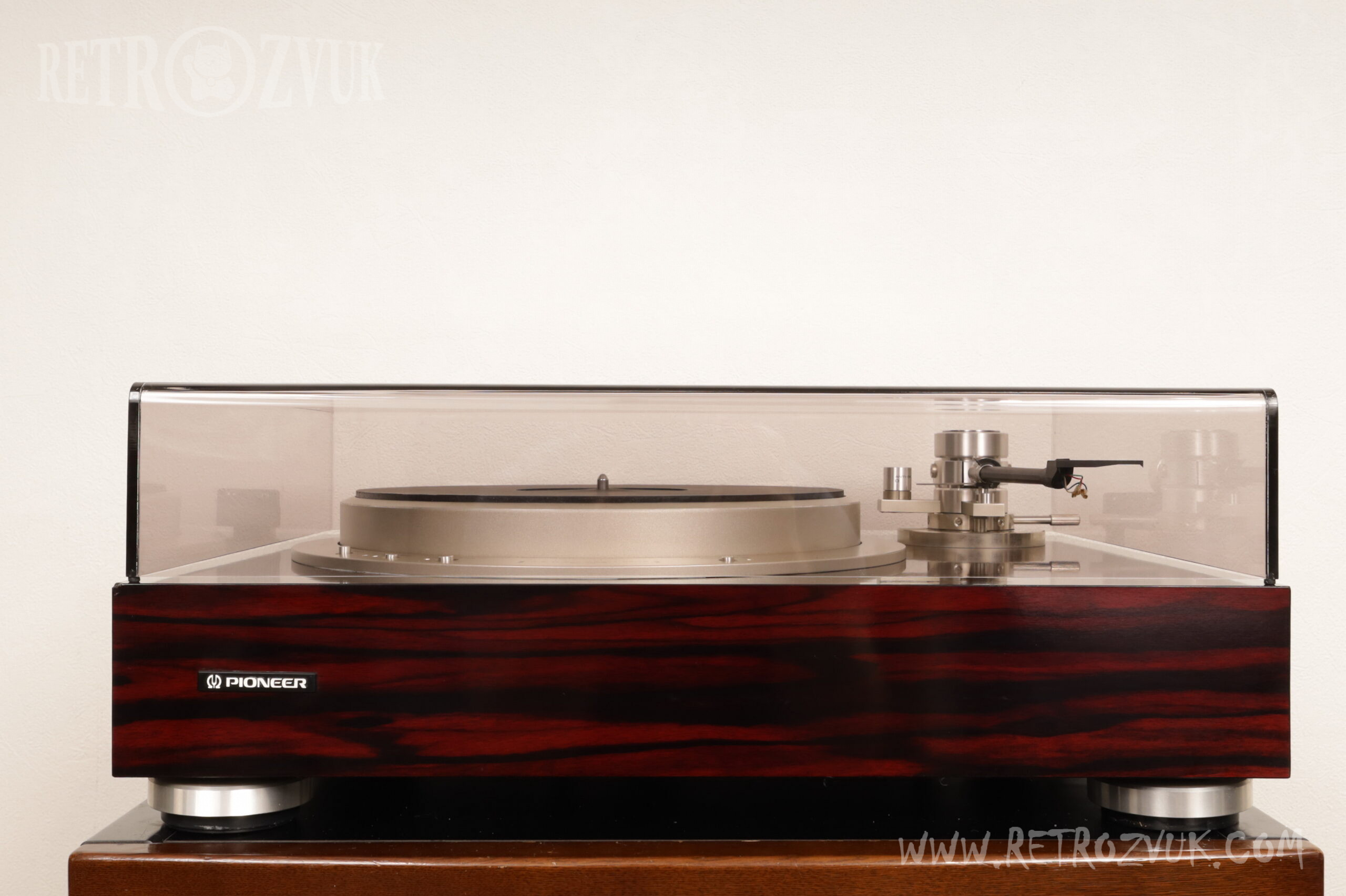

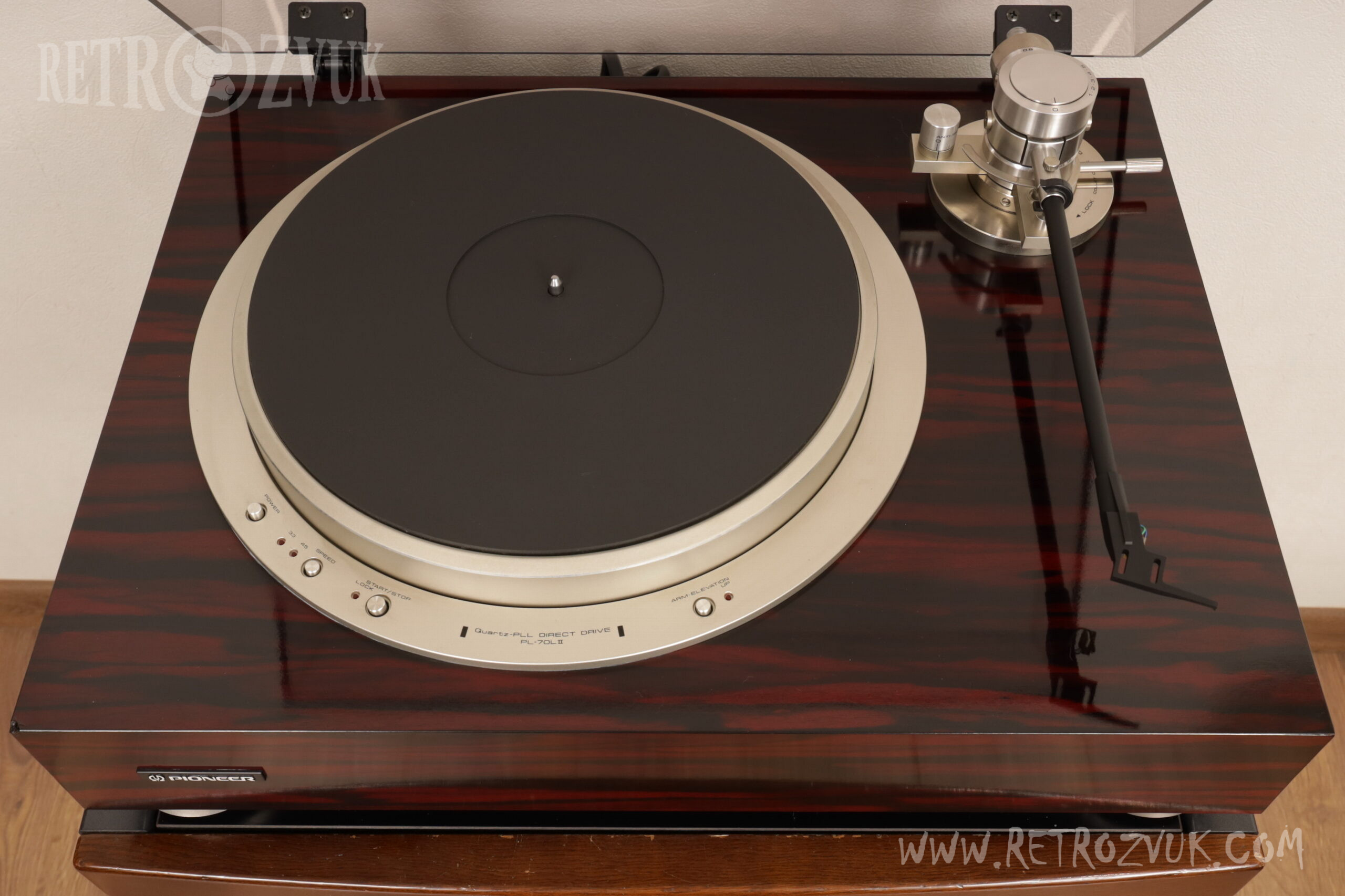

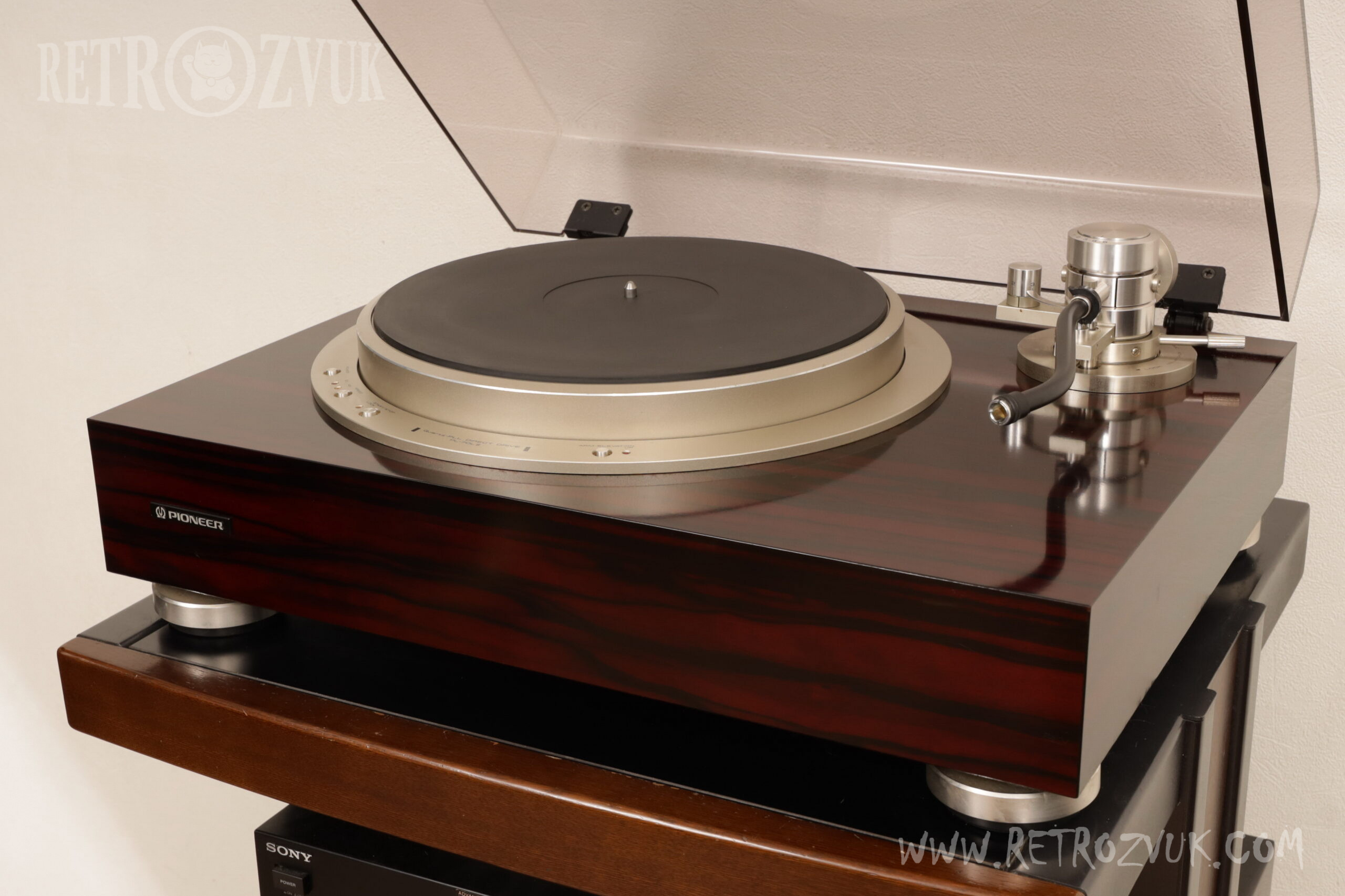

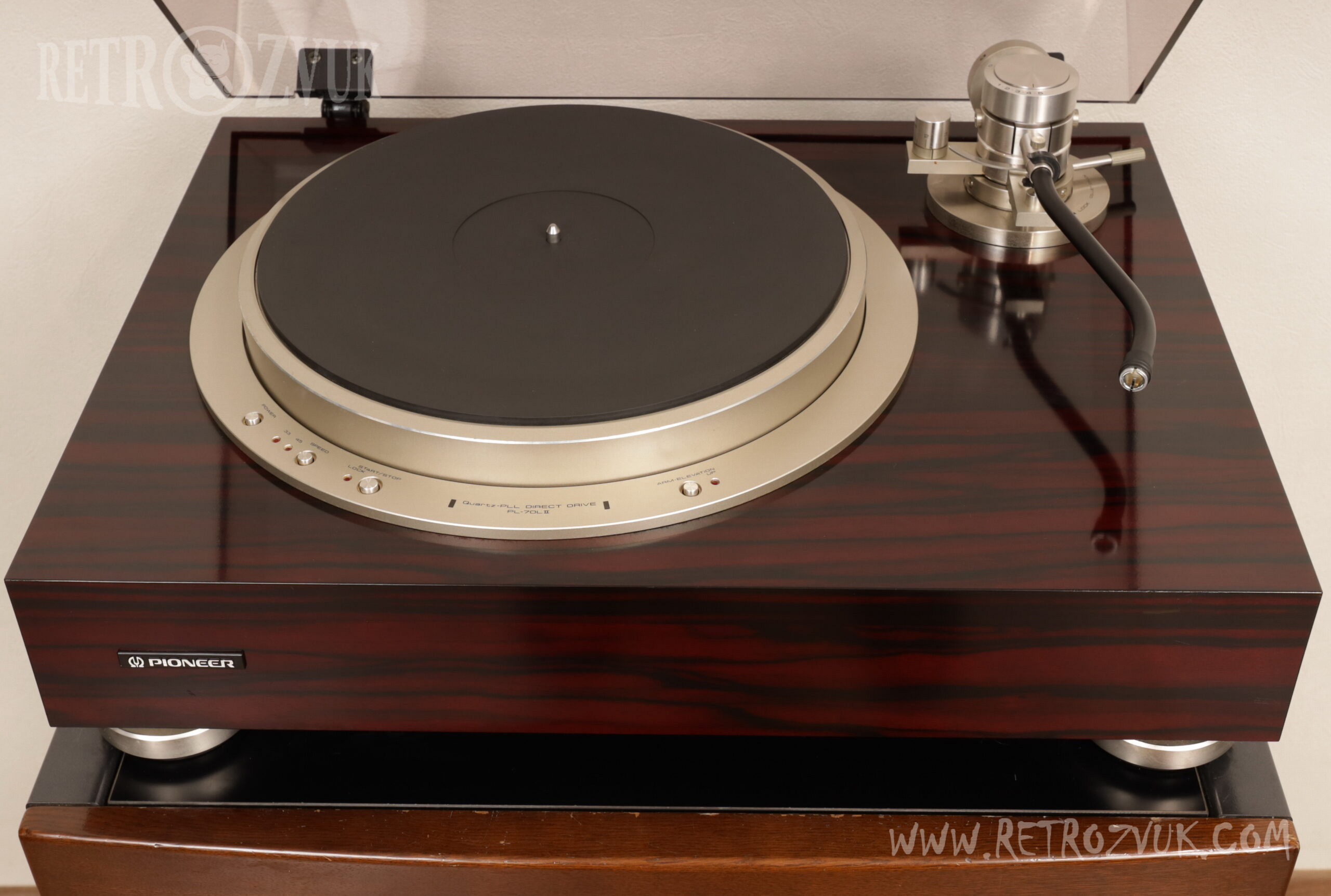

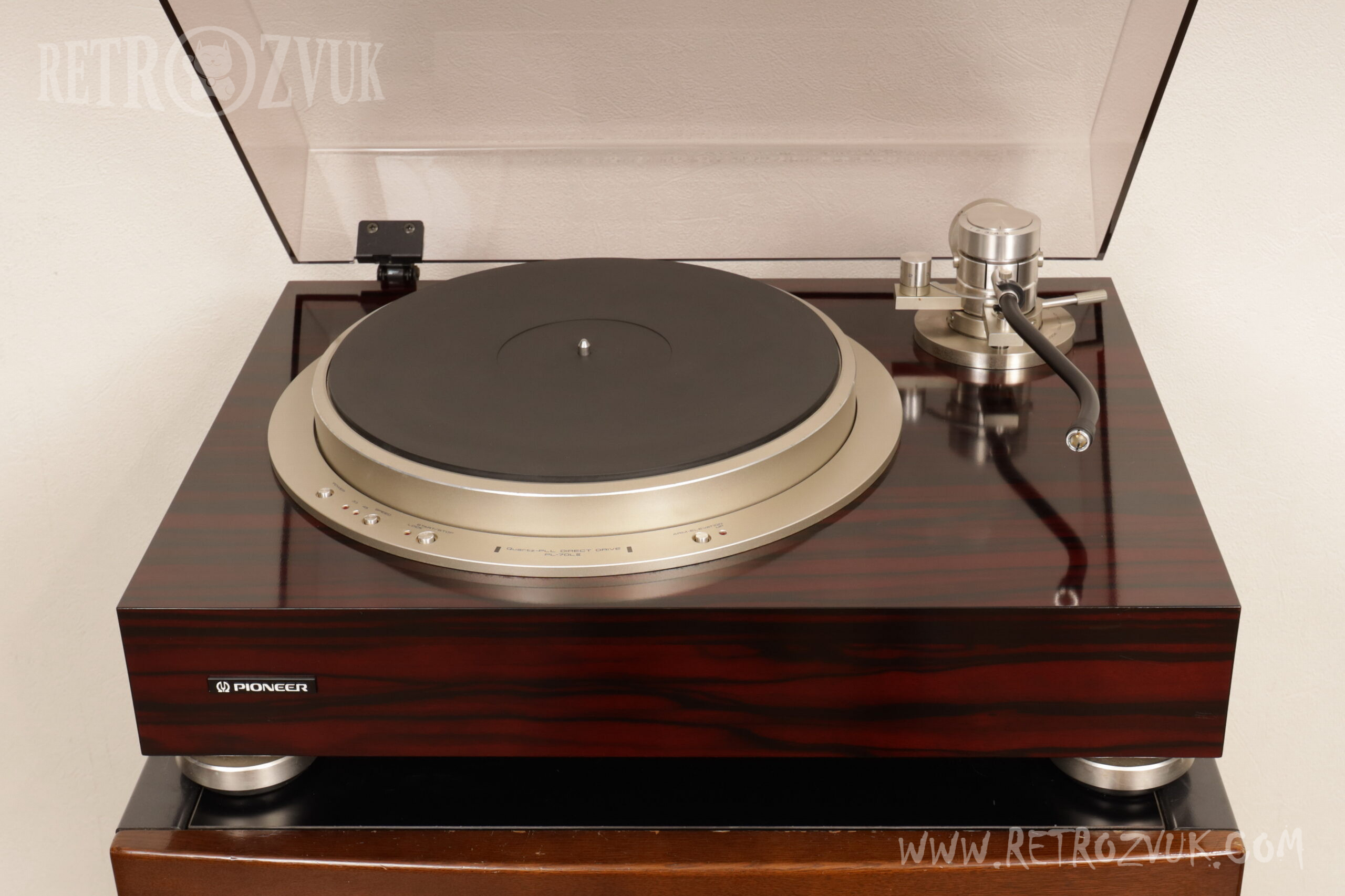

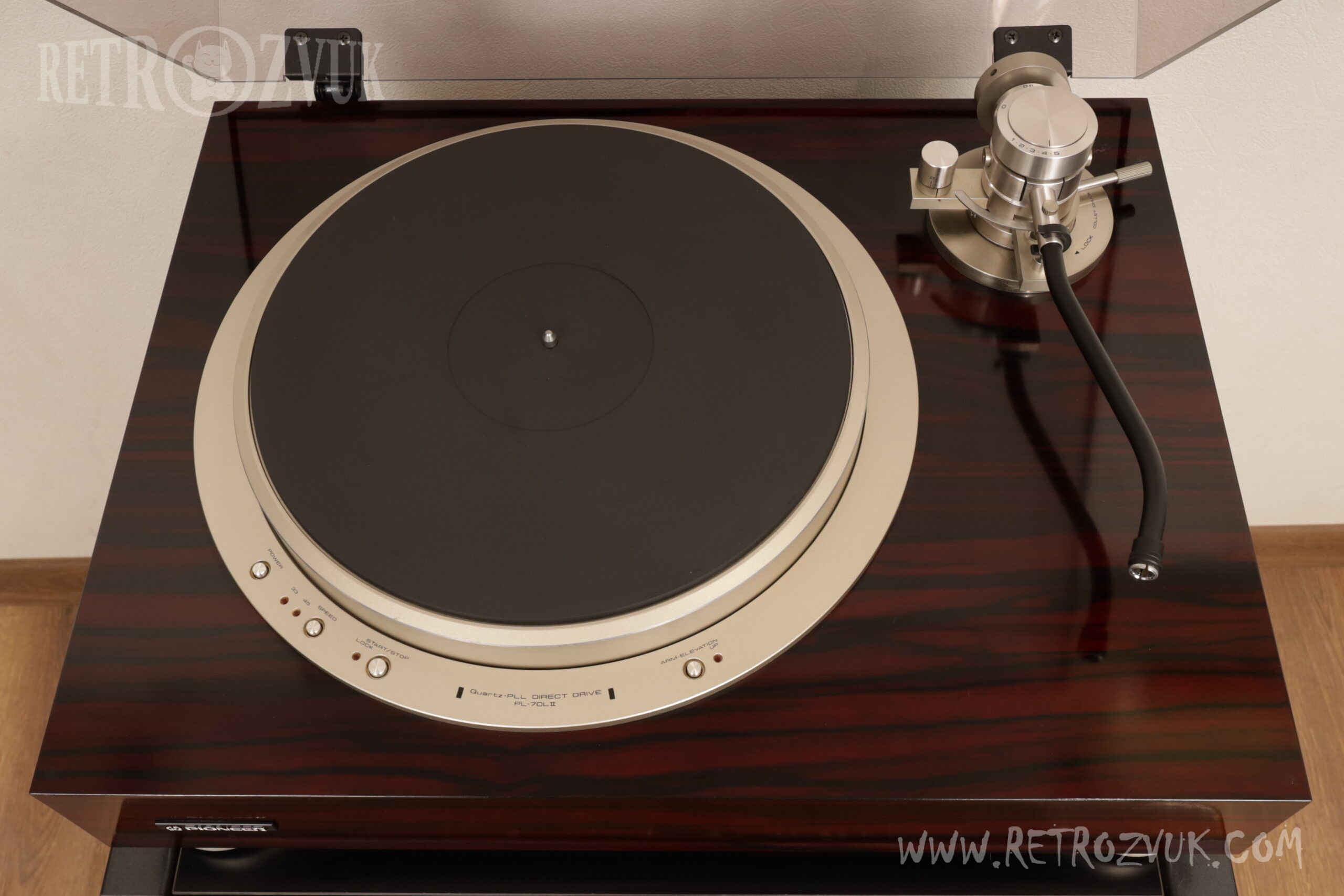

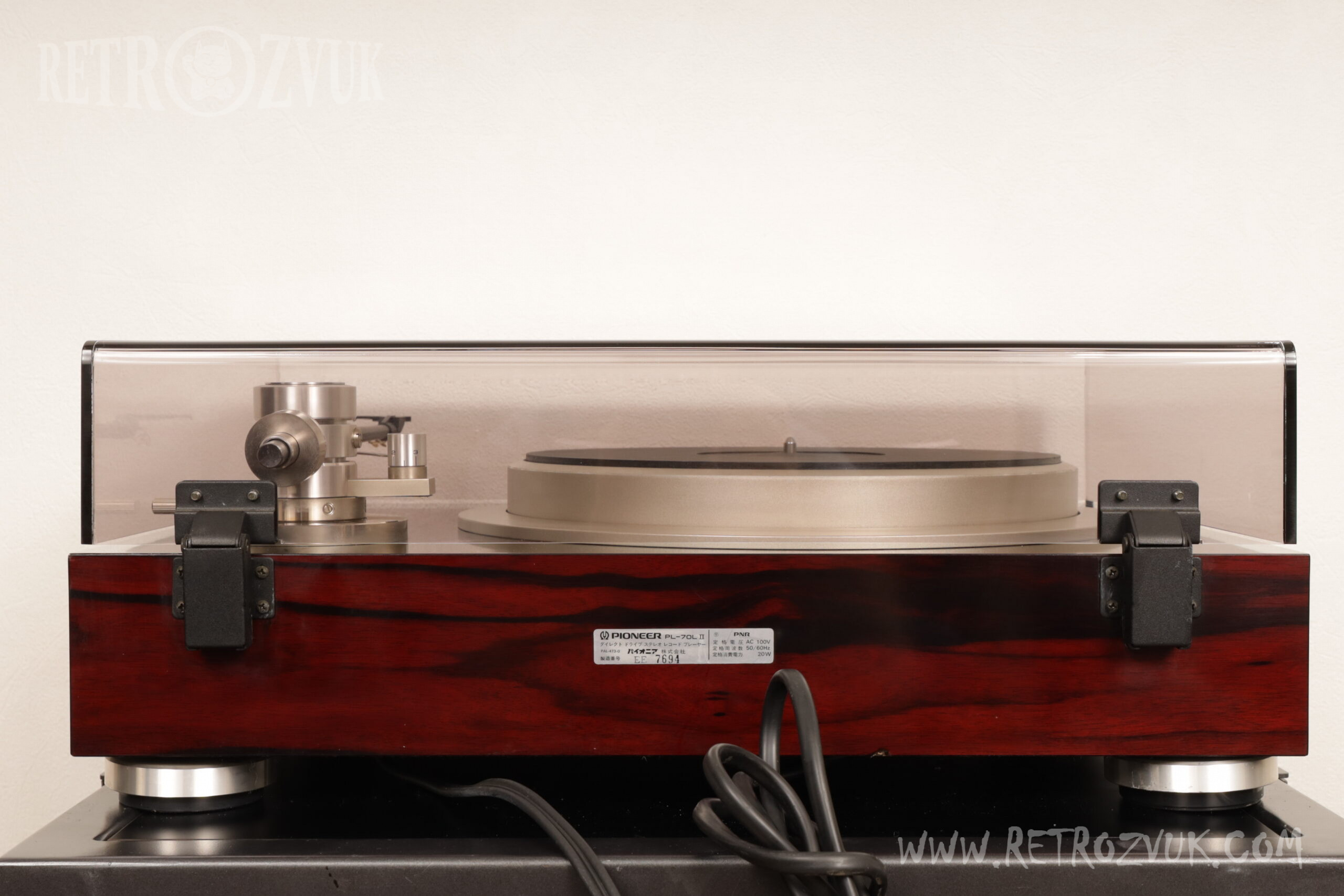

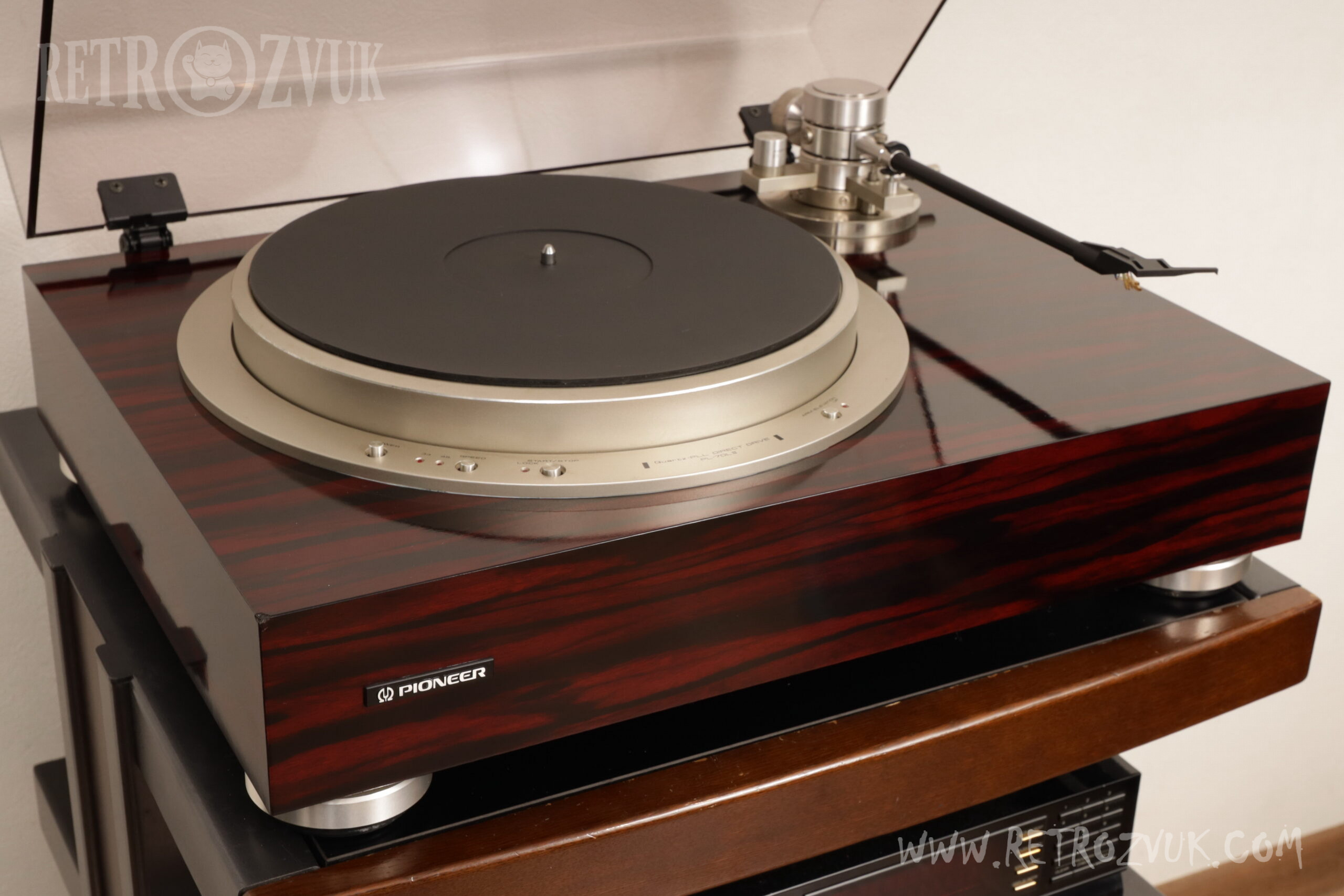

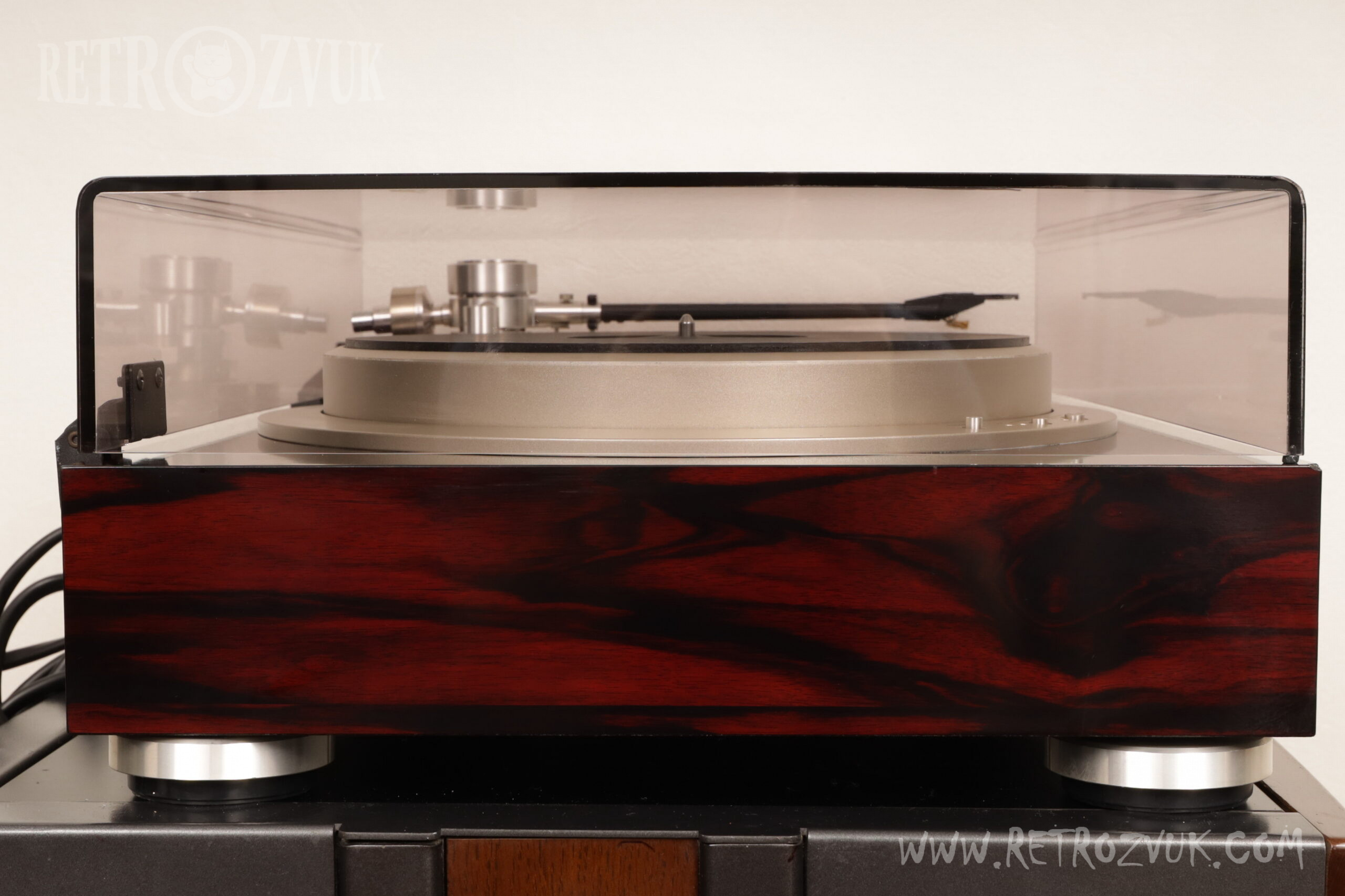

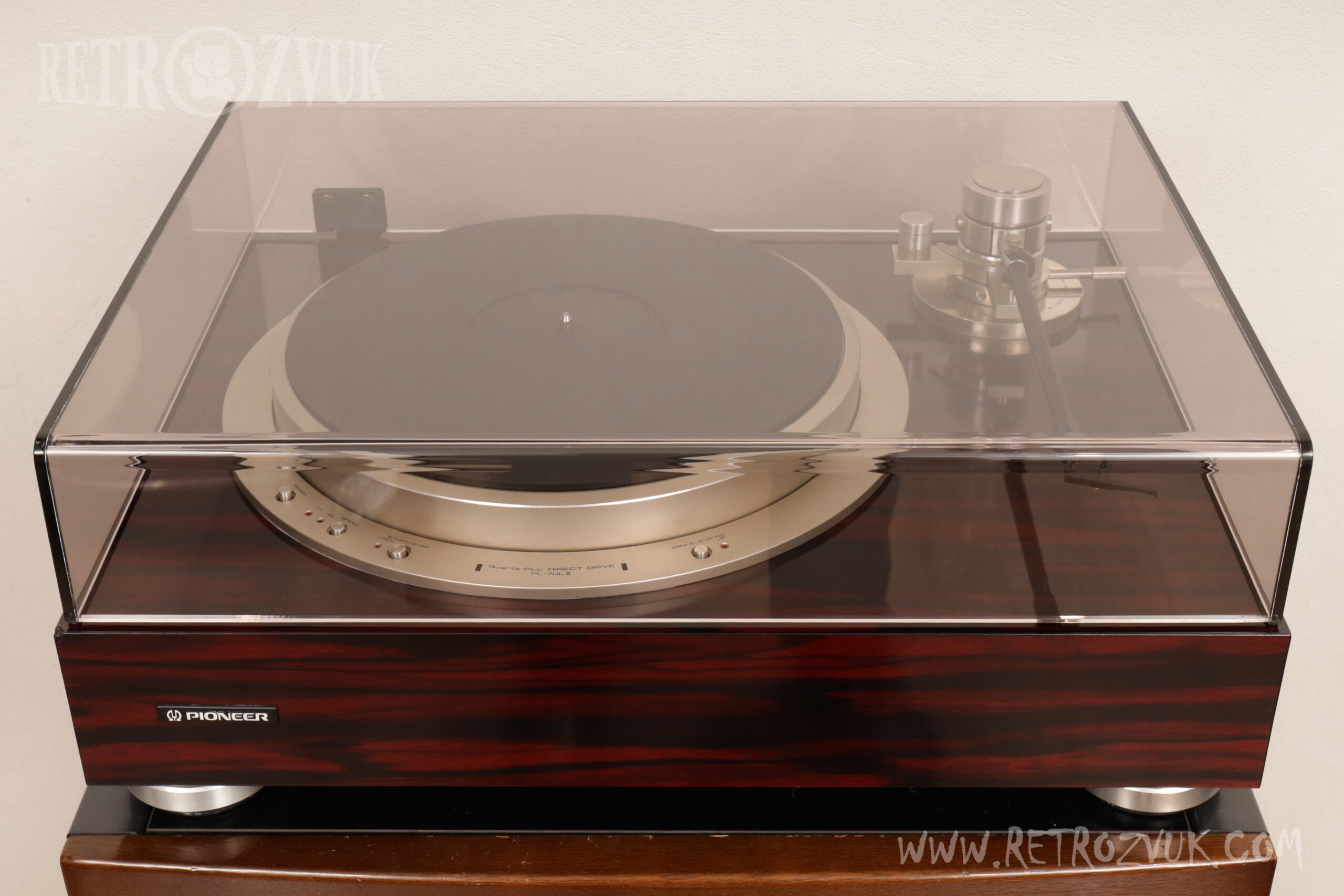

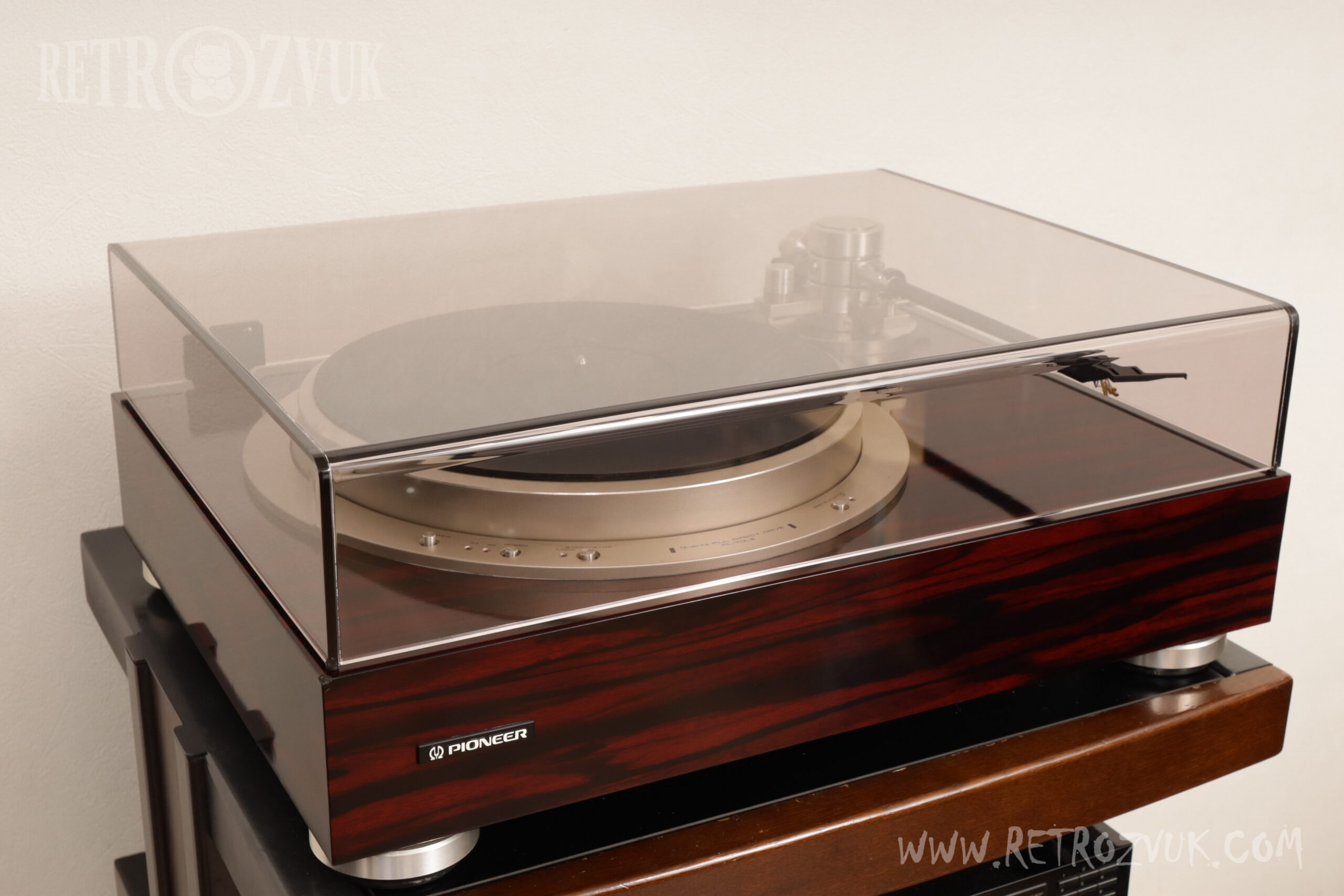

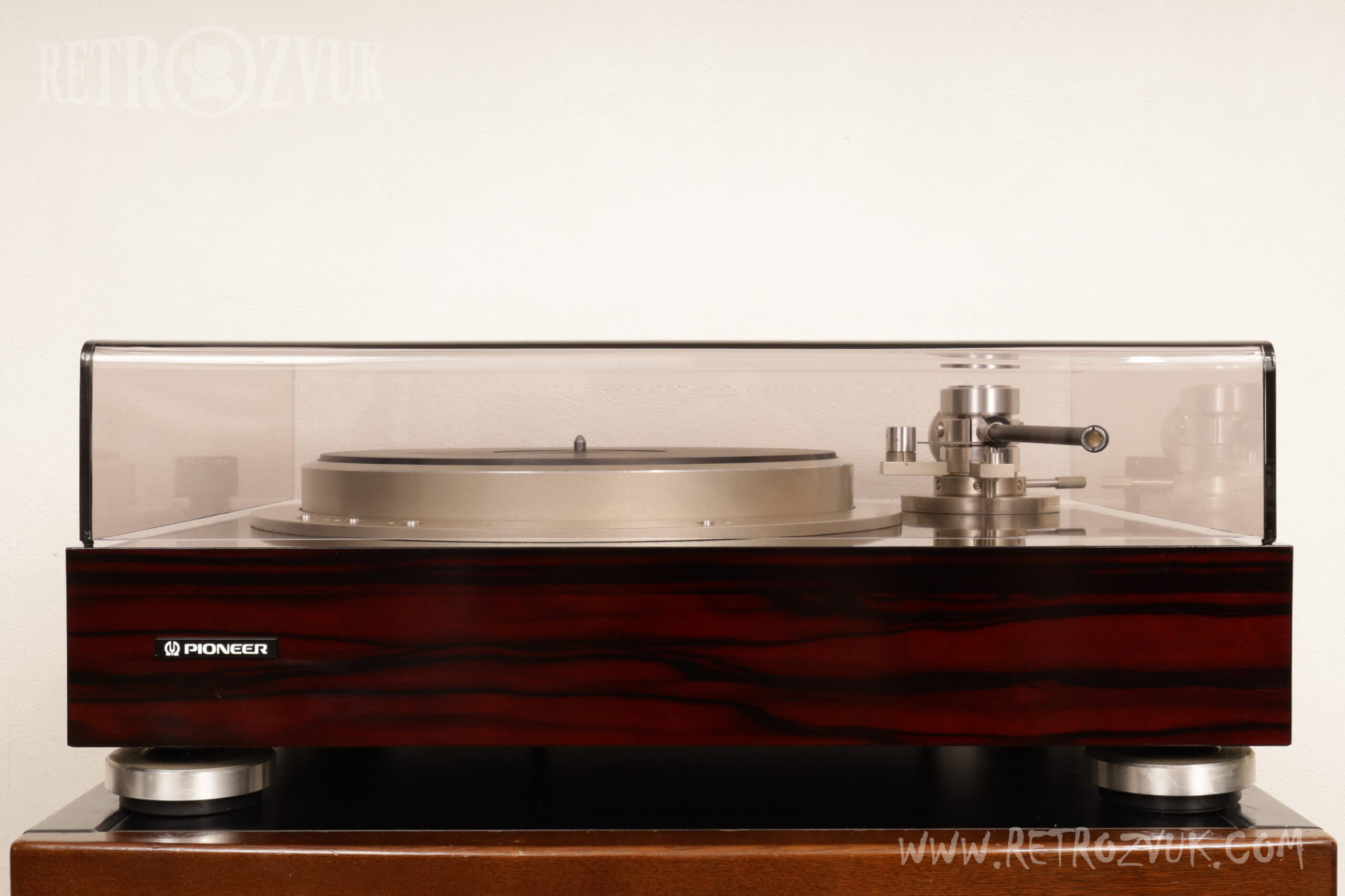

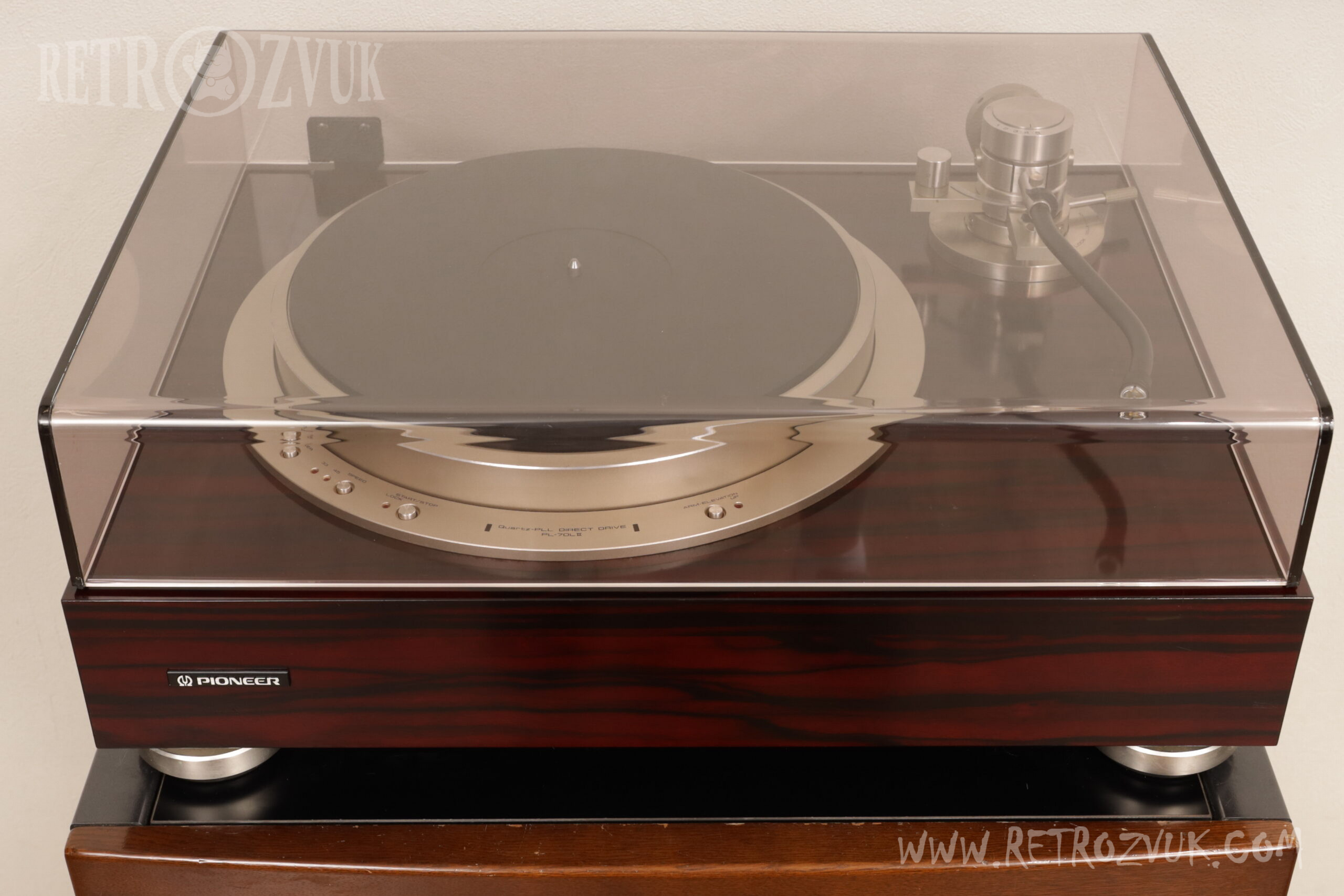

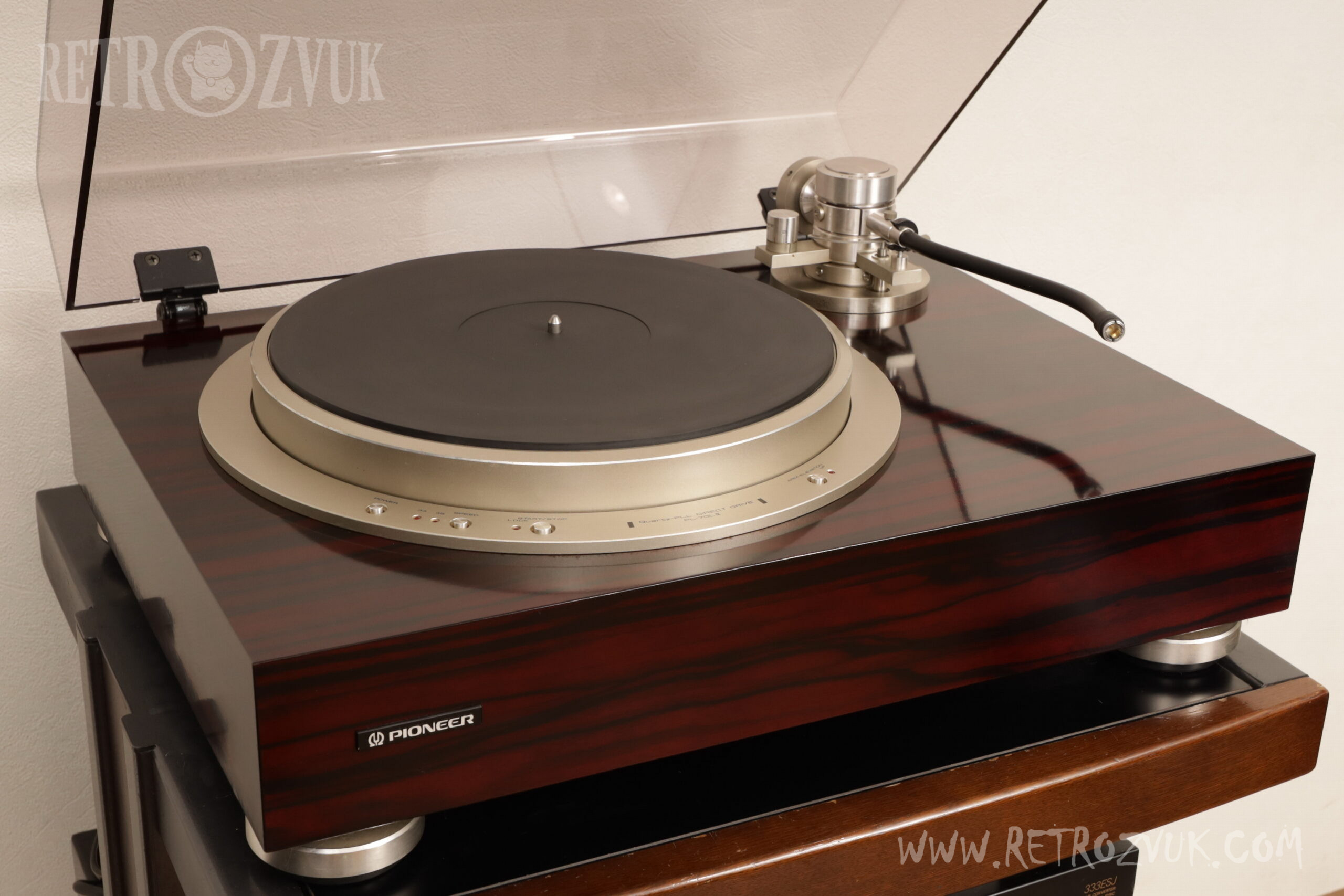

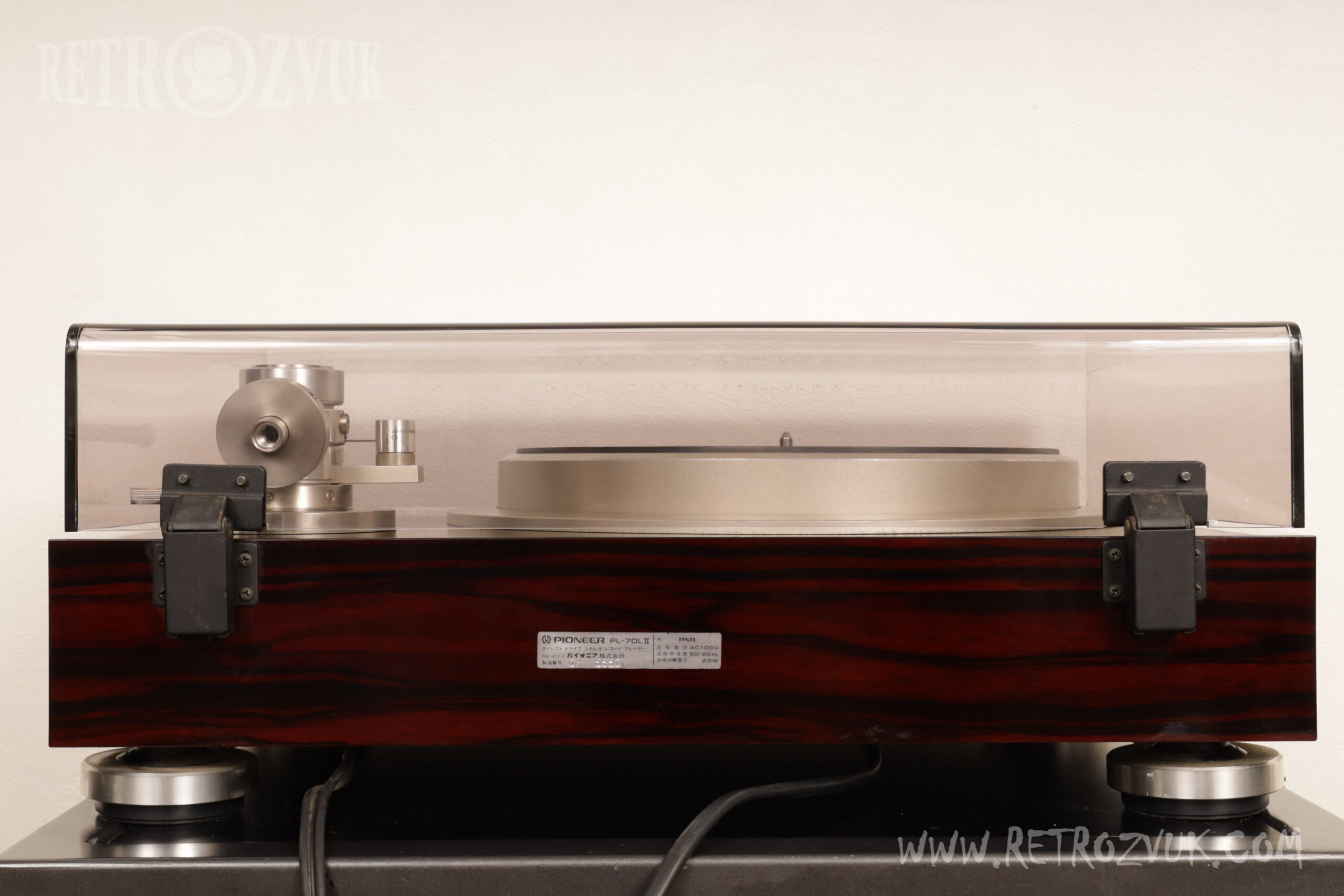

Pioneer PL-70LII

Pioneer PL-70LII (выпуск 1981 года)

Описание

Проигрыватель пластинок, сохранивший философию модели PL-70, но с применением новейших технологий в тонарме и двигателе, а также оснащенный функцией бесшумного подъема тонарма.

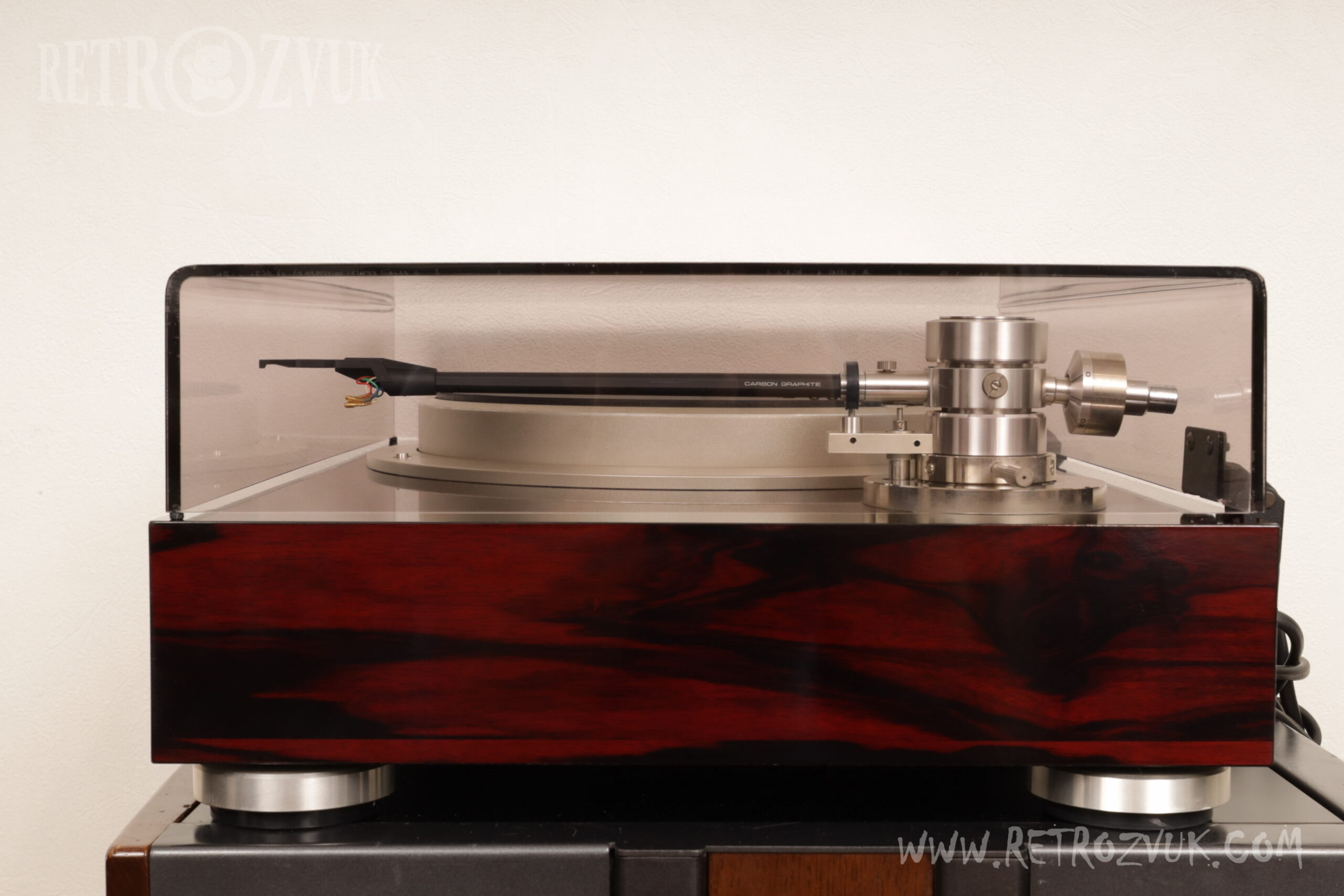

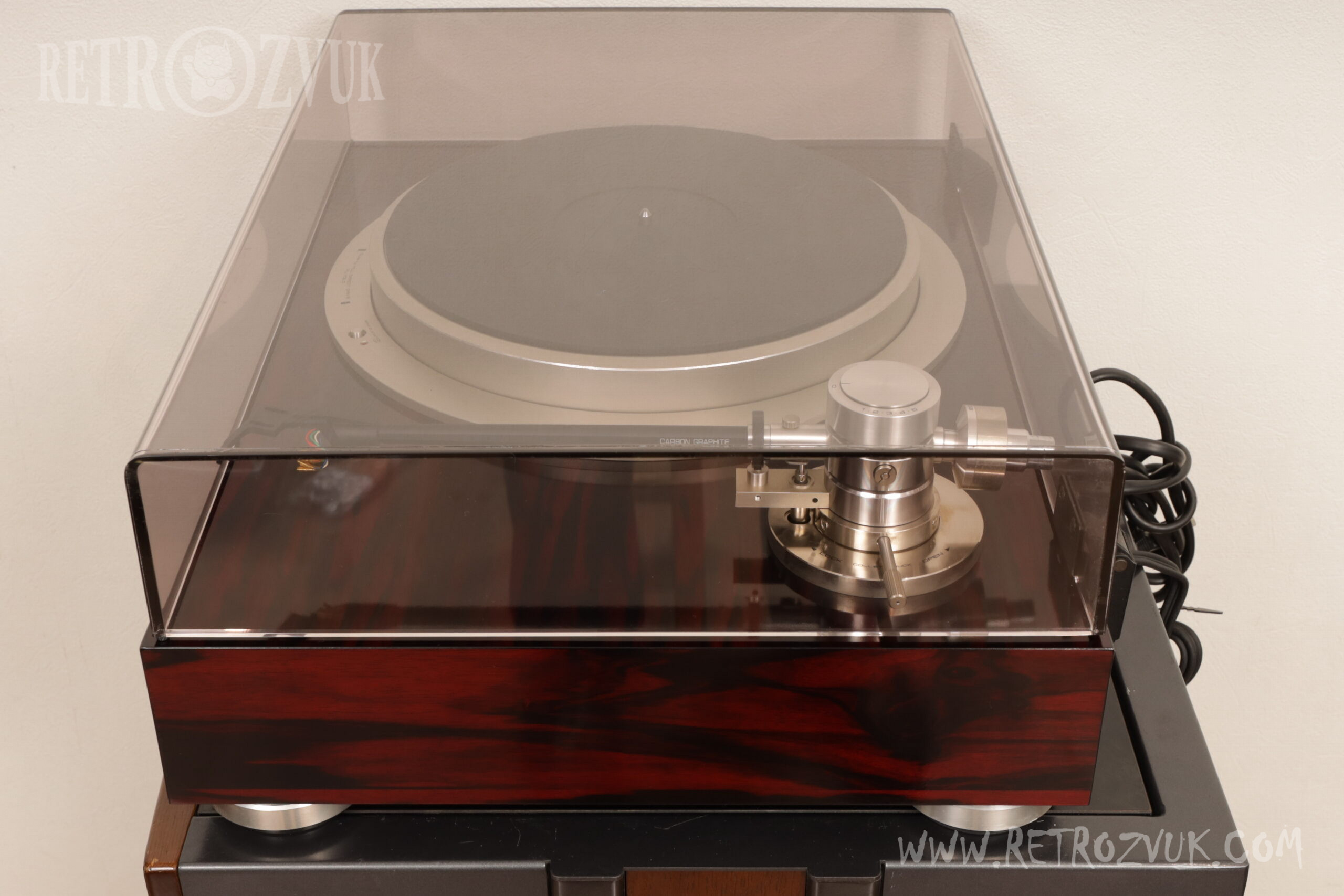

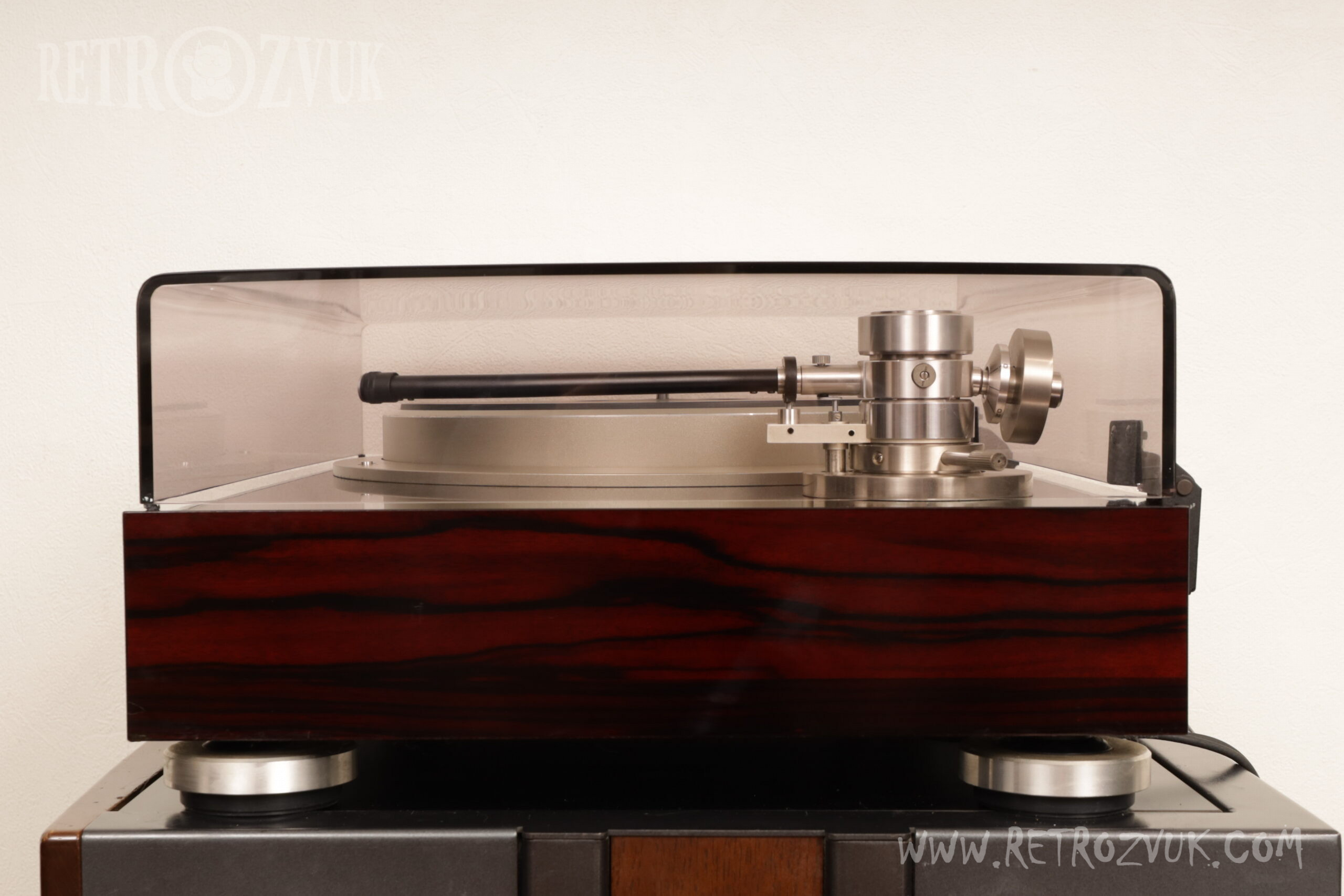

В качестве материала тонарма используется оригинальный углеродный графит (Carbon Graphite) — материал с высокими внутренними потерями и жесткостью. В сочетании с высокочистой алюминиевой трубчатой основой, это обеспечивает высокую устойчивость к резонансам, малую массу и высокую жесткость. Тонарм выполнен по прямой (Straight) конструкции, что дает преимущества по весу и прочности. Кроме того, применена коническая форма (taper), при которой момент инерции сечения увеличивается по мере приближения к центру тонарма, что позволяет снизить массу при сохранении жесткости. В разъеме в основании тонарма используется латунь (с высоким модулем Юнга), обеспечивающая достаточную прочность.

Шелл также выполнен из легкого высокожесткого композита на основе углеродного волокна; в дополнение к свойствам материала, прочность повышена за счет ребристой конструкции.

Для определения формы тонарма применялась теория вибрационного анализа. С помощью компьютерного модального анализатора (Computer Modal Analyzer) в реальном времени отслеживался общий резонанс тонарма, контролировался общий баланс и выравнивались вибрационные характеристики. Методика заключалась в установке датчиков на различных частях тонарма и наблюдении на компьютере распределения вибраций, увеличенного примерно в 1000 раз по сравнению с фактическим смещением, в виде анимации.

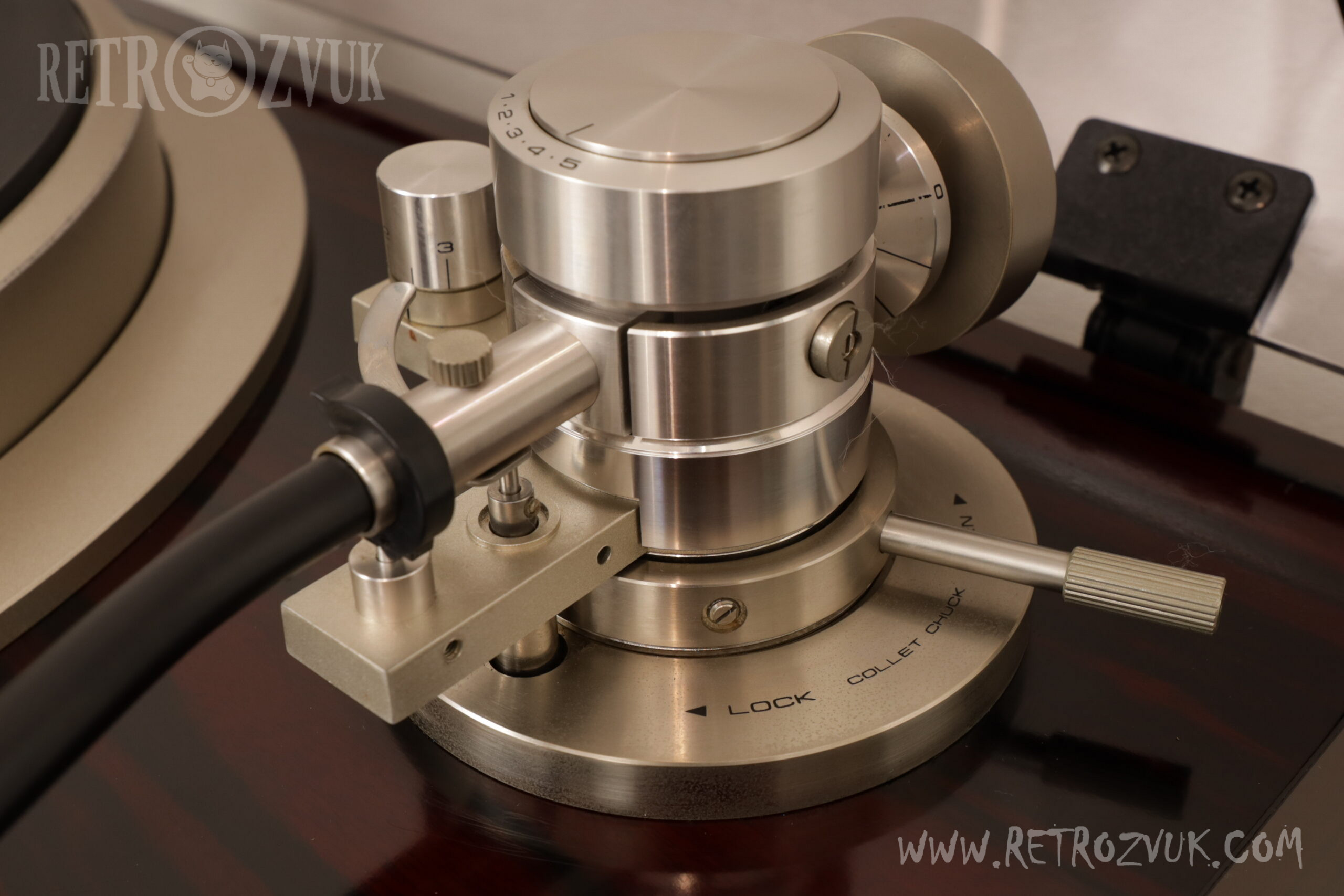

Применена регулируемая масляная система демпфирования (Level-Variable Oil Damping System), позволяющая подавлять вредные низкочастотные резонансы, вызванные деформацией и эксцентриситетом пластинки, при сохранении высокой чувствительности. В этой системе в масляный резервуар, расположенный в верхней части оси тонарма, заливается силиконовое масло, а демпфирование осуществляется погружением кольцевого демпферного ребра с кончиком, обрезанным под углом 45 градусов. Демпфирование регулируется отдельно в вертикальном и горизонтальном направлениях одной точкой, что позволяет снизить добротность (Q) низкочастотного резонанса — улучшение подавления интермодуляционных искажений, ухудшающих звук, составляет 9 дБ.

В качестве демпфирующего масла используется силиконовое масло с минимальными изменениями вязкости во времени и от температуры. Оно помещено в высокоточный масляный резервуар, исключающий протекание, что повышает надежность.

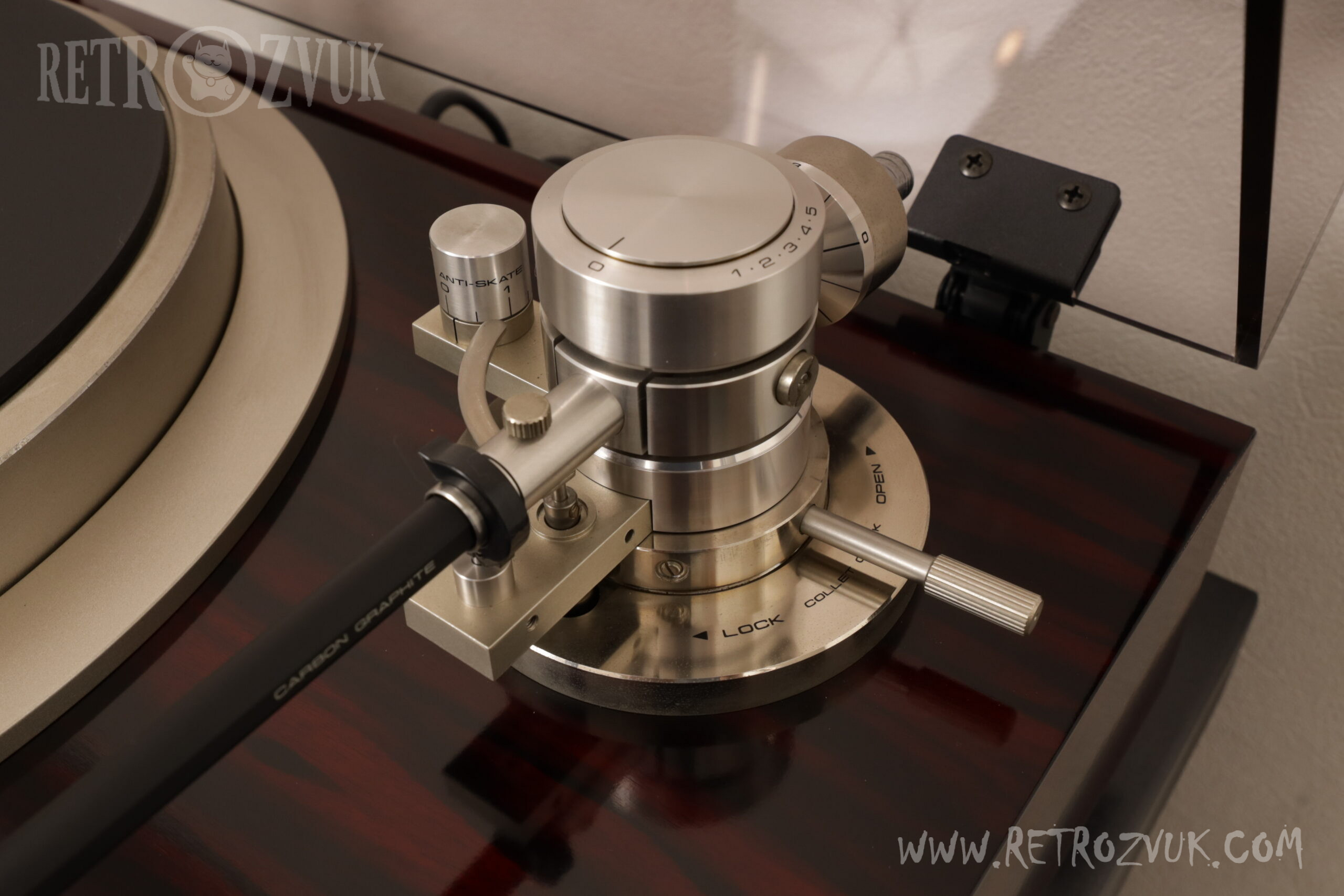

Шкала уровня регулировки масляного демпфирования имеет положение «0» (свободное движение) и от «1» до «5» (увеличение демпфирования). Регулировочное кольцо использует высокоточную резьбу (геликоид) с притиркой, предотвращающую частичные резонансы.

В тонарме применена система концентрации массы (Mass Concentration System), при которой основной противовес расположен ближе к оси тонарма, что снижает эквивалентную массу иглы. Уменьшение момента инерции тонарма улучшает базовые характеристики даже до применения масляного демпфирования.

Применен бесшумный механизм подъема (Silent Lift-Up Mechanism) с простым бесконтактным датчиком окончания (на основе элемента Холла и магнита) и приводом подъема тонарма на основе подвижной катушки (Moving Coil Drive System), который не создает шума при работе. Кроме того, предусмотрен полностью электронный механизм быстрой остановки (Pure Electronic Quick Stop), который по окончании воспроизведения бесшумно поднимает тонарм и автоматически останавливает диск.

В двигателе привода используется кварцевый PLL-серводвигатель постоянного тока с бесколлекторной (coreless) конструкцией, принципиально лишенной коггинга (зубцового момента), который является причиной неравномерности вращения. В этой конструкции катушки привода выполнены бессердечниковыми (air-core), а магнитное поле создается плоскими катушками, что устраняет локальные неоднородности магнитного поля и предотвращает коггинг.

Кроме того, для улучшения базовых характеристик до применения сервоуправления применена система SH-Rotor (Stable Hanging Rotor) — опора ротора, ранее находившаяся в нижней части двигателя, перенесена непосредственно под диск. Это позволяет практически совместить центр тяжести диска и точку опоры, снижая боковое давление на подшипник — сердце вращающейся системы — и повышая стабильность диска.

Для изготовления диска применен метод низкого давления (Low-Pressure Casting), отличающийся от традиционных методов. Это ручной метод, при котором металл медленно заливается в высокоточную форму и медленно остывает естественным путем. Этот метод дает меньше раковин и пузырьков, обеспечивает однородность внутренней структуры и, по сравнению с традиционными методами, обеспечивает более высокую плотность и превосходный динамический баланс. Для гашения собственного резонанса диска на его обратную сторону нанесен специальный вибродемпфирующий материал, предотвращающий призвуки, ухудшающие качество звука.

Корпус — тяжелый (8,5 кг), спроектированный из слоев массива хвойной древесины, отобранной после изготовления и испытания прототипов из различных материалов.

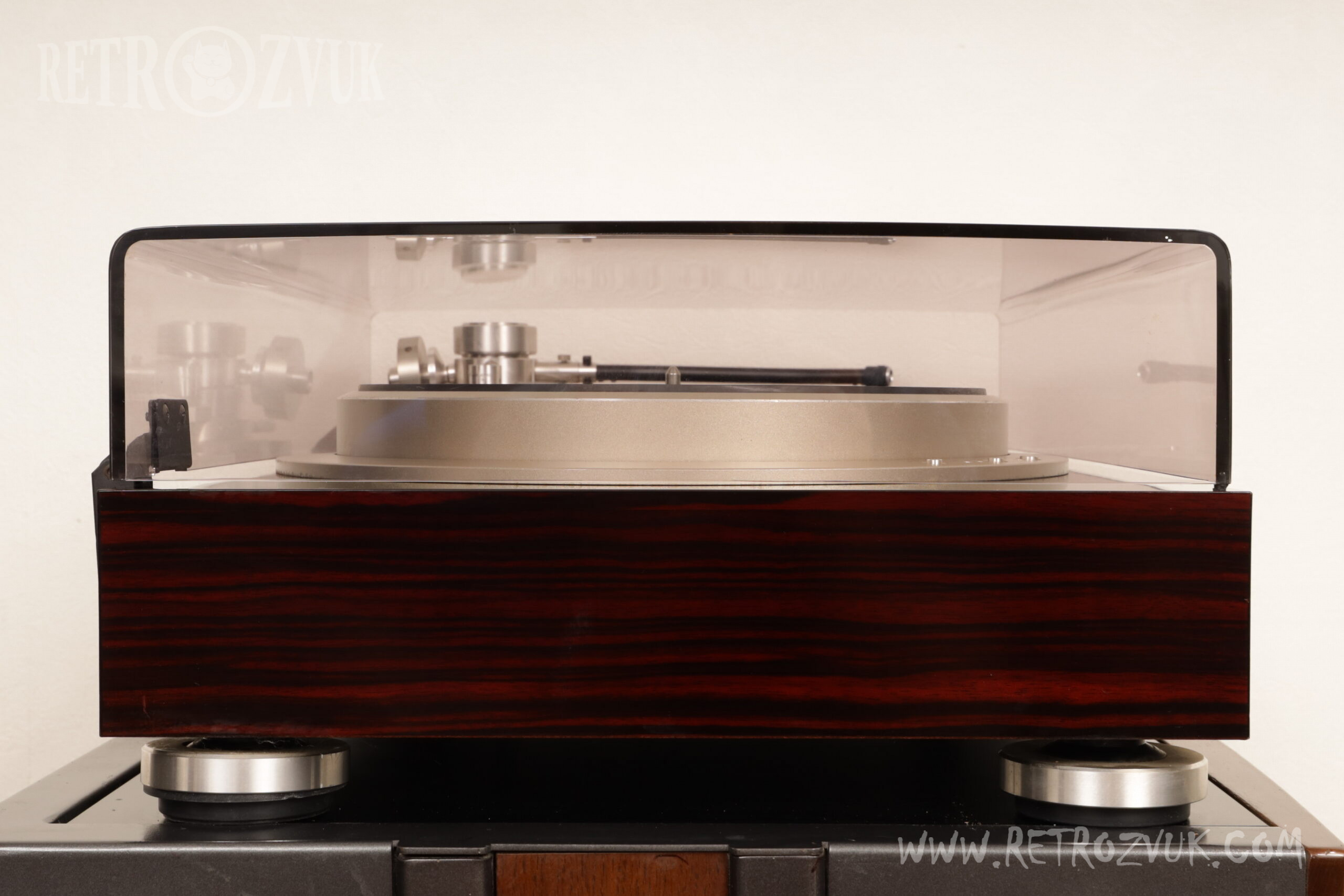

В изоляторах применена новая конструкция с низким центром тяжести, при которой центр тяжести проигрывателя и точка опоры изолятора находятся практически на одной высоте, а опора осуществляется с помощью пружин (как показано на схеме конструкции).

Для минимизации потерь в соединительных проводах тонарма, выходных кабелях и контактах используются низкоемкостные бескислородные медные провода и позолоченные клеммы.

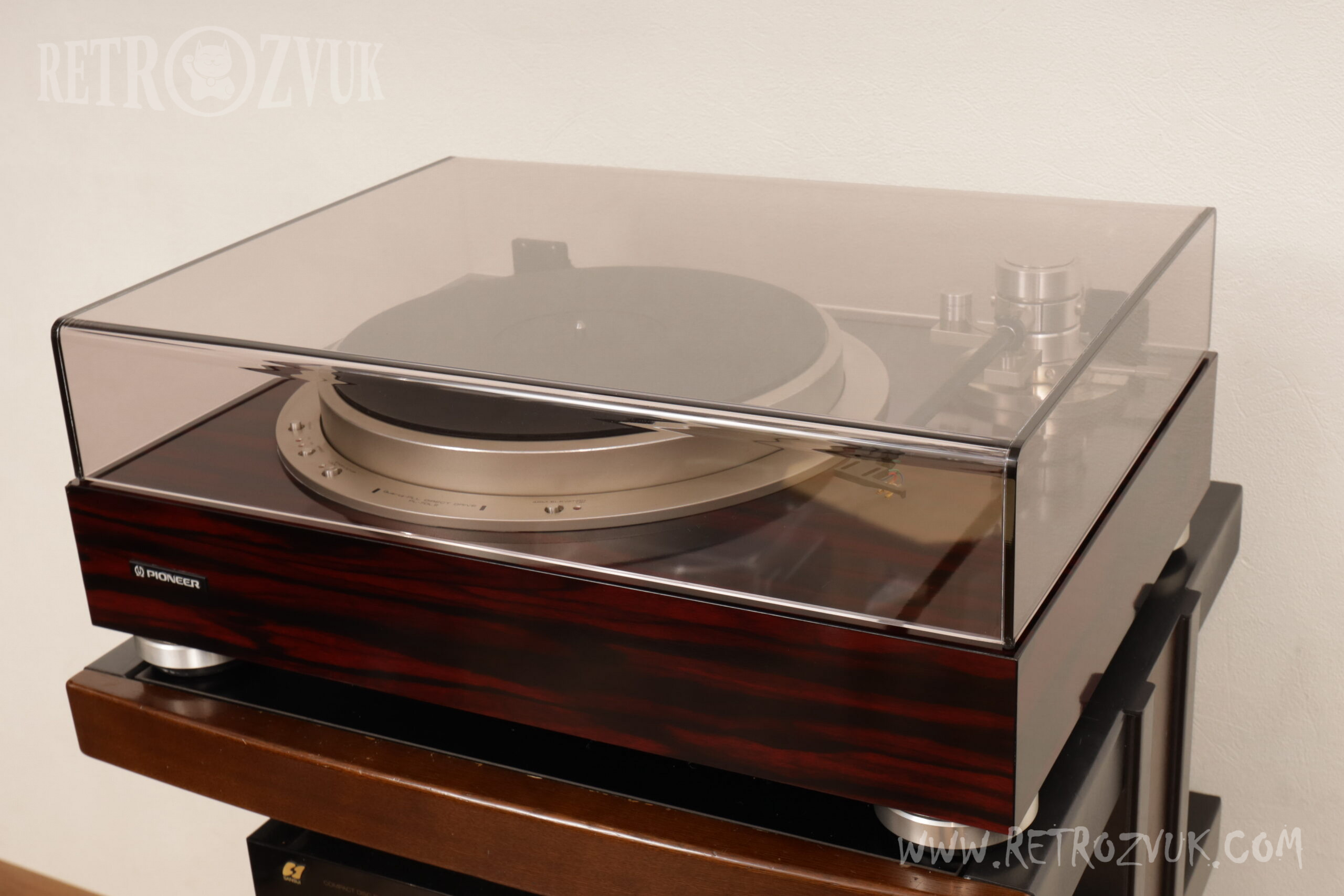

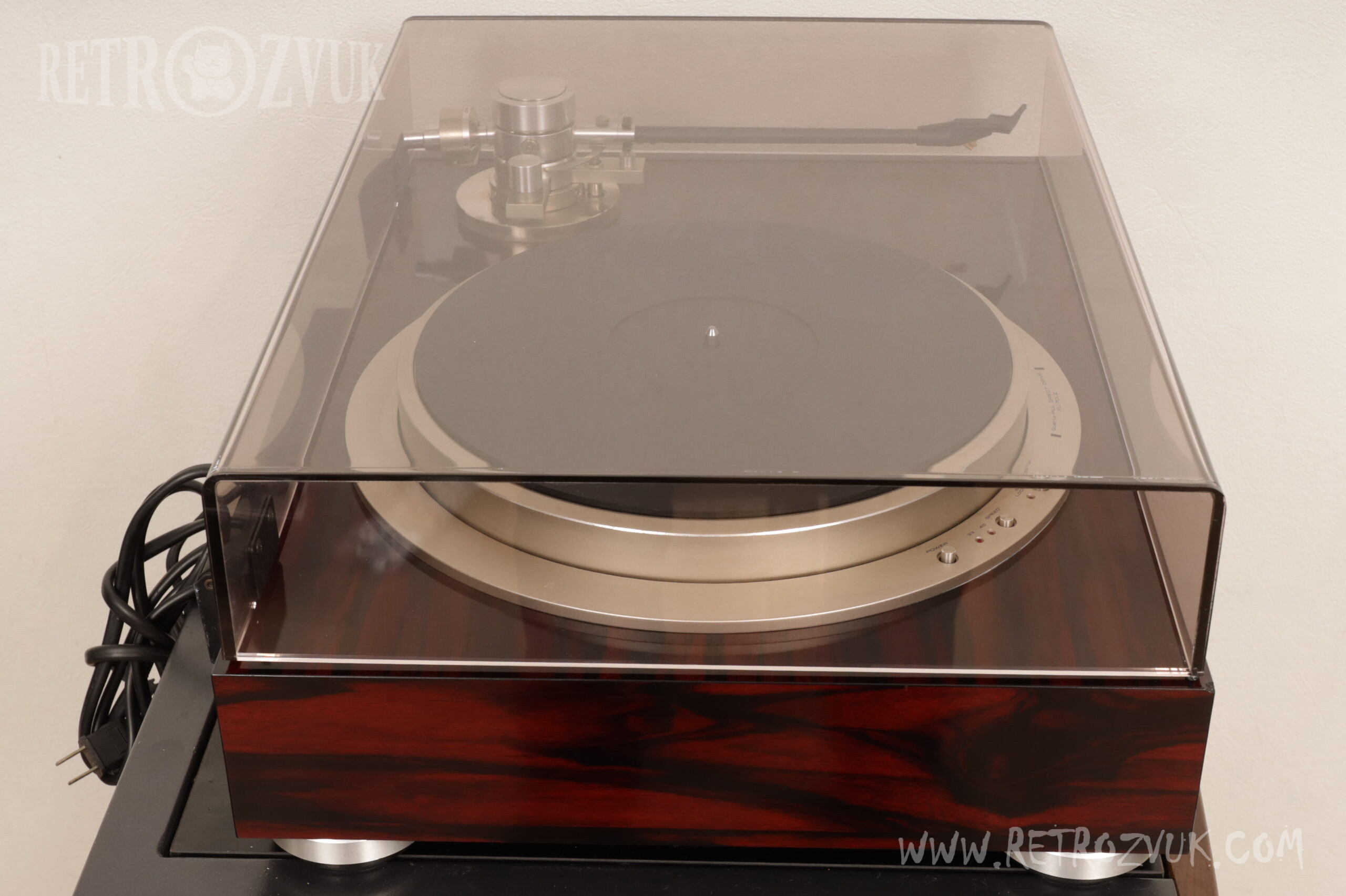

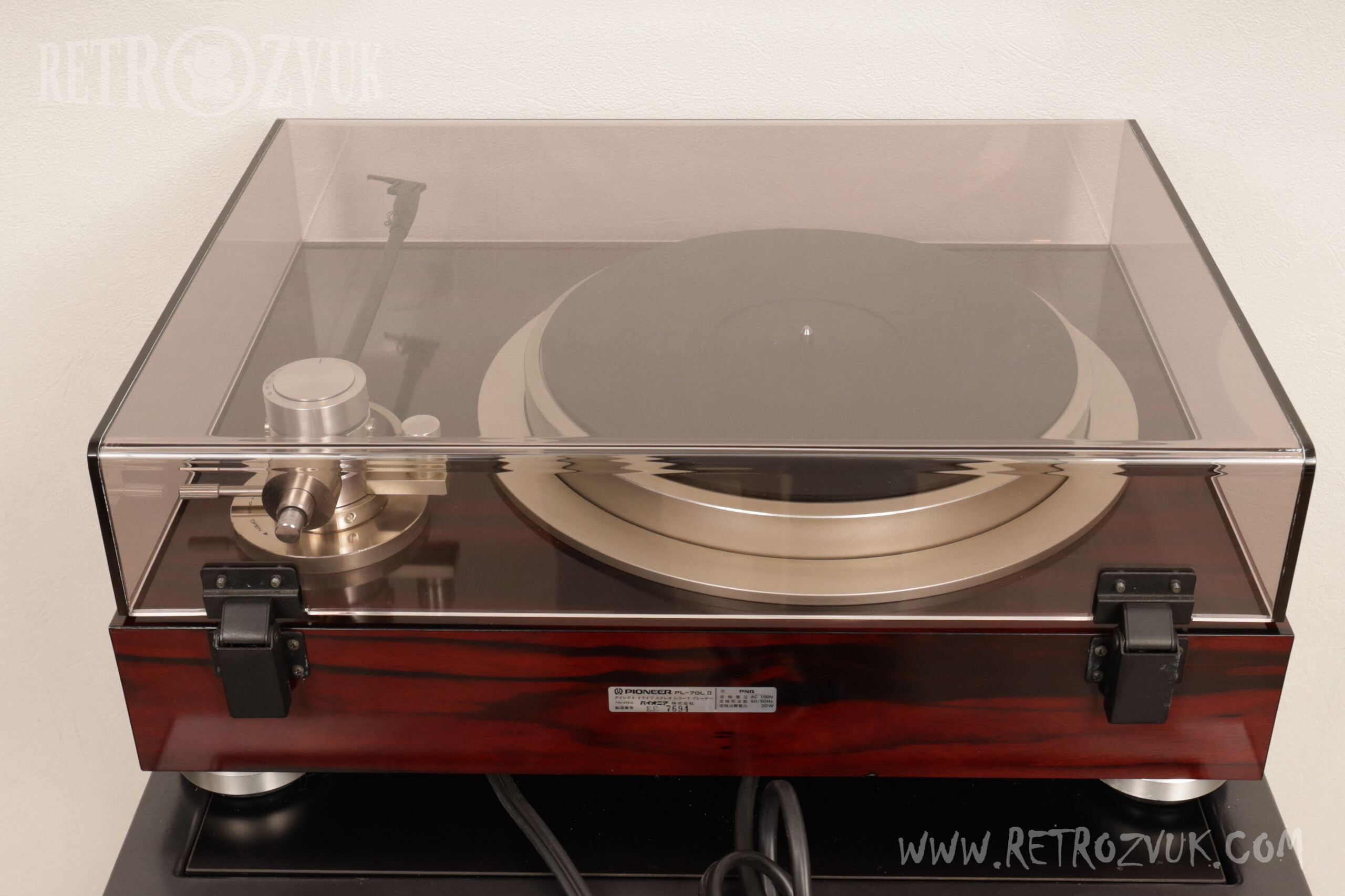

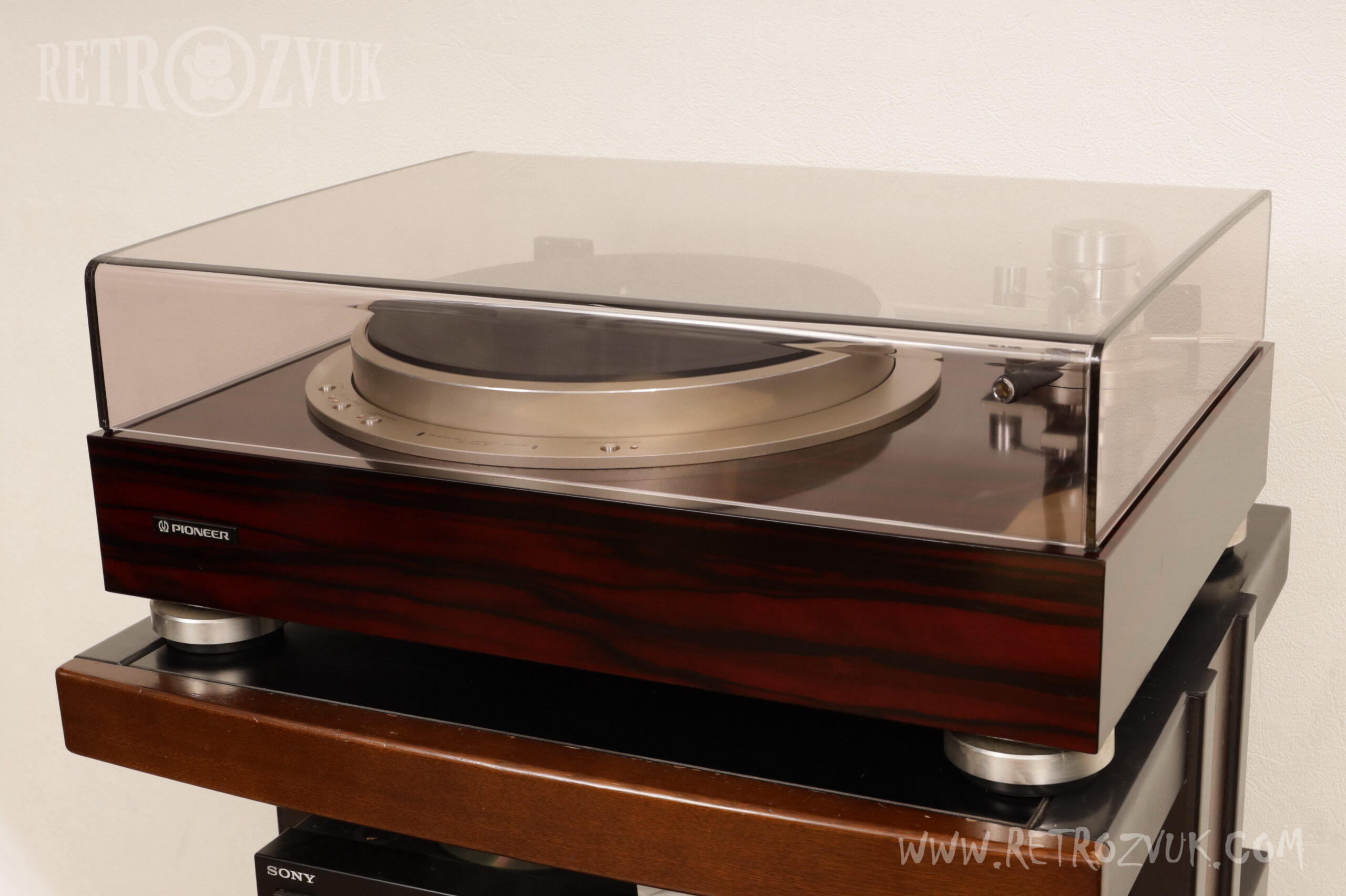

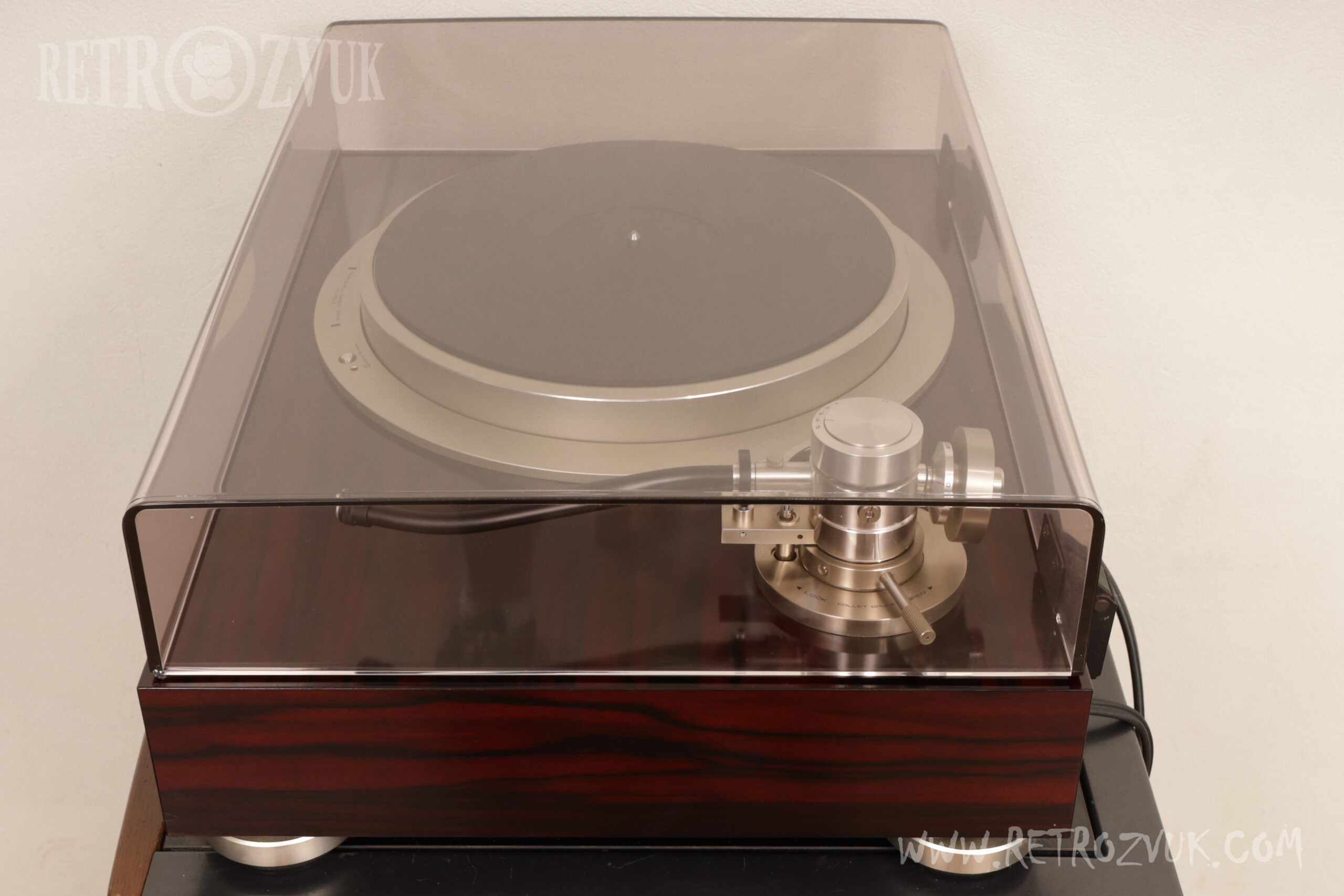

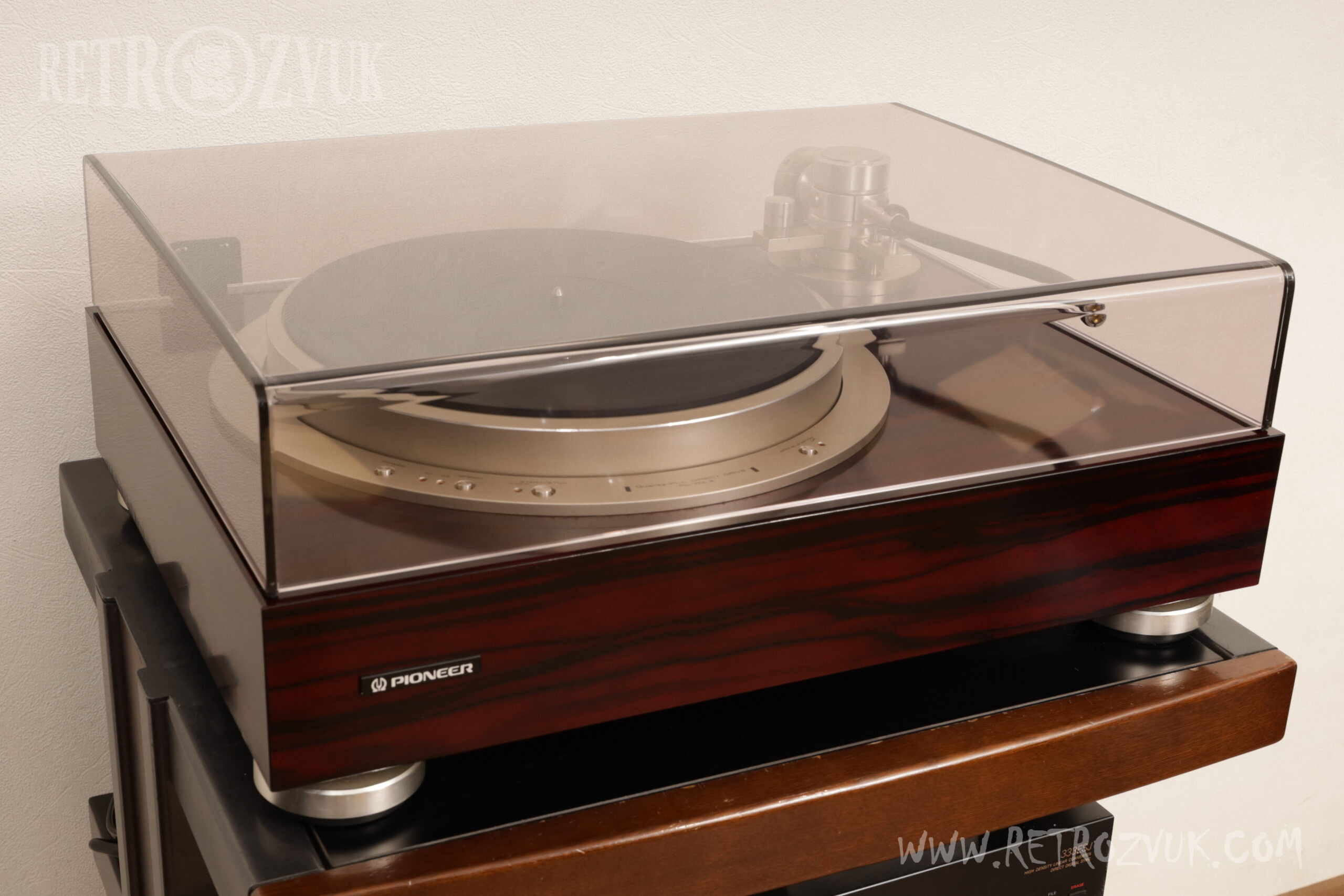

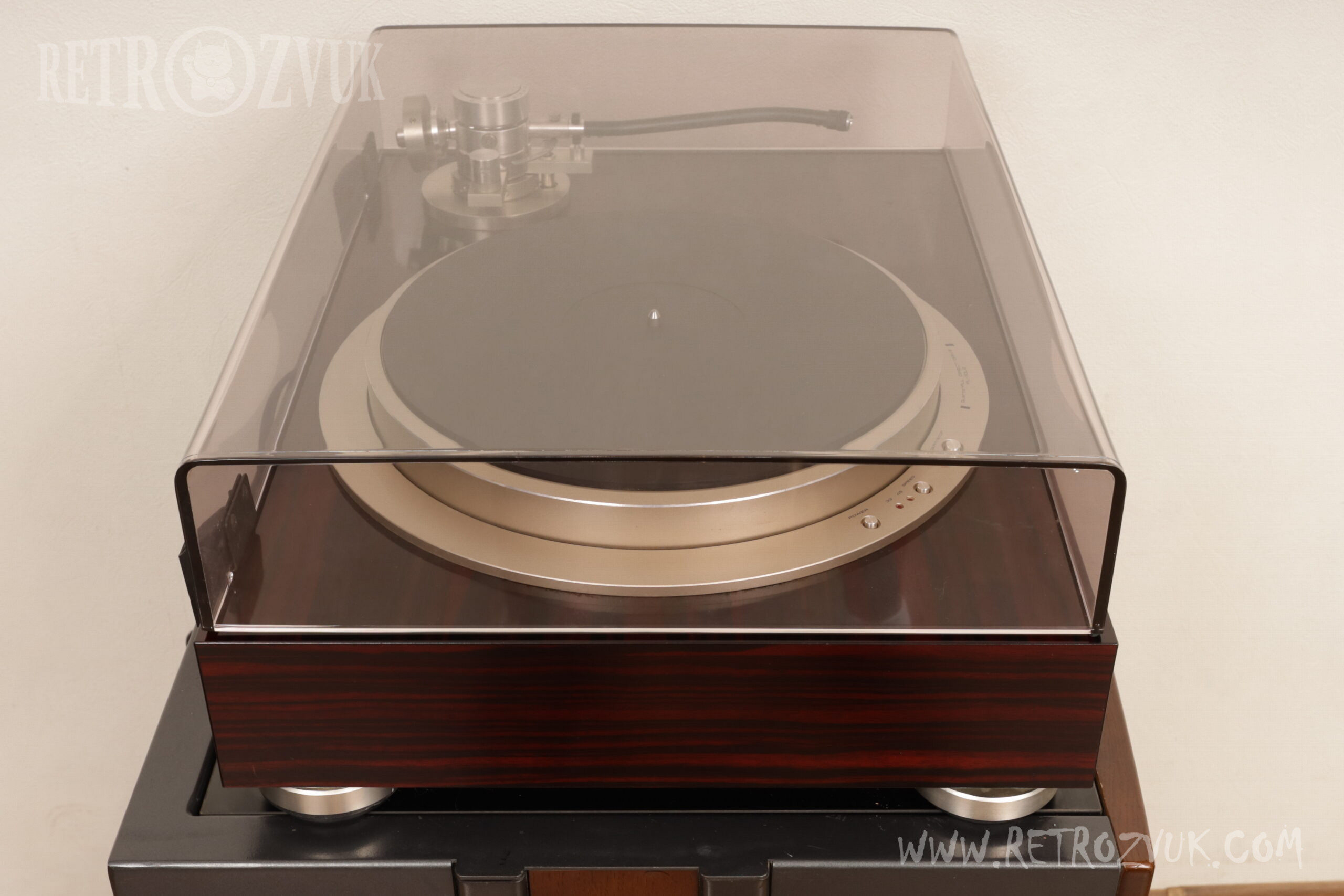

В стандартной комплектации — дымчатая акриловая крышка толщиной 5 мм, изготовленная вручную.

Используется мат для диска с превосходными акустическими характеристиками.

Оснащен сменной S-образной трубкой тонарма для легкой замены шелла (с большим противовесом). В качестве опции предлагался прямой тонарм (Straight Arm) с интегрированным шеллом из углеродного графита, что позволяло подготовить несколько прямых трубок тонарма под разные картриджи и легко их менять.
