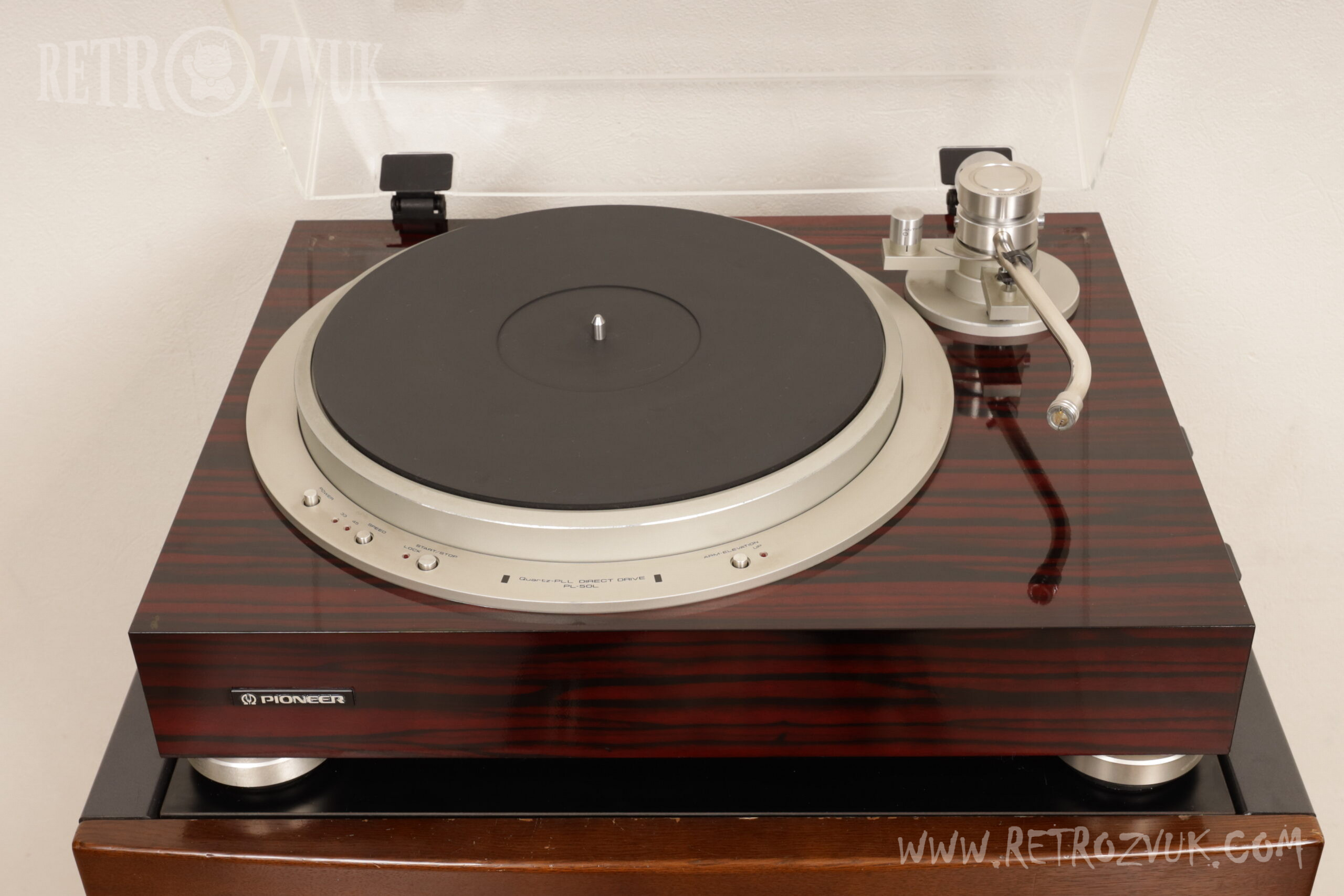

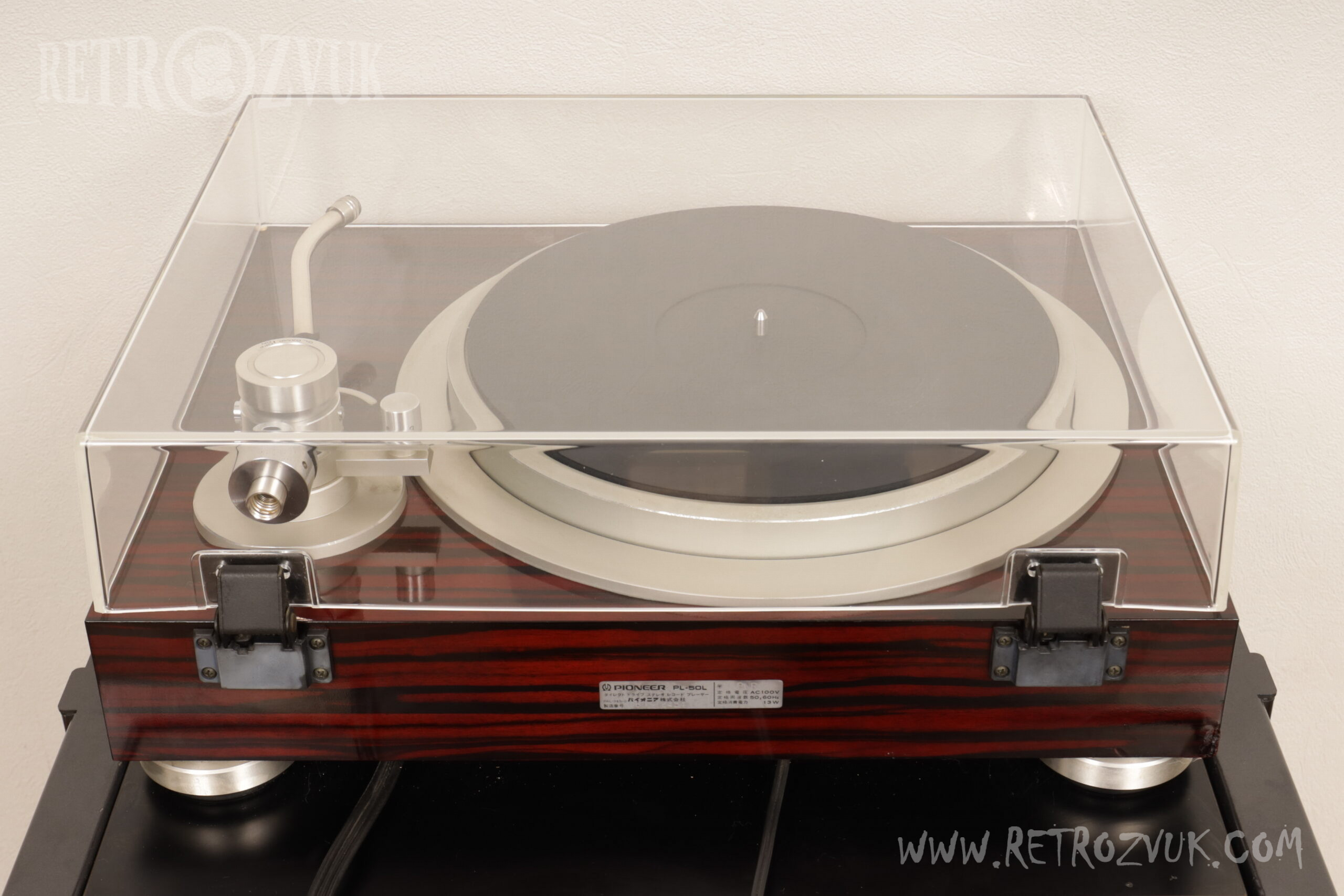

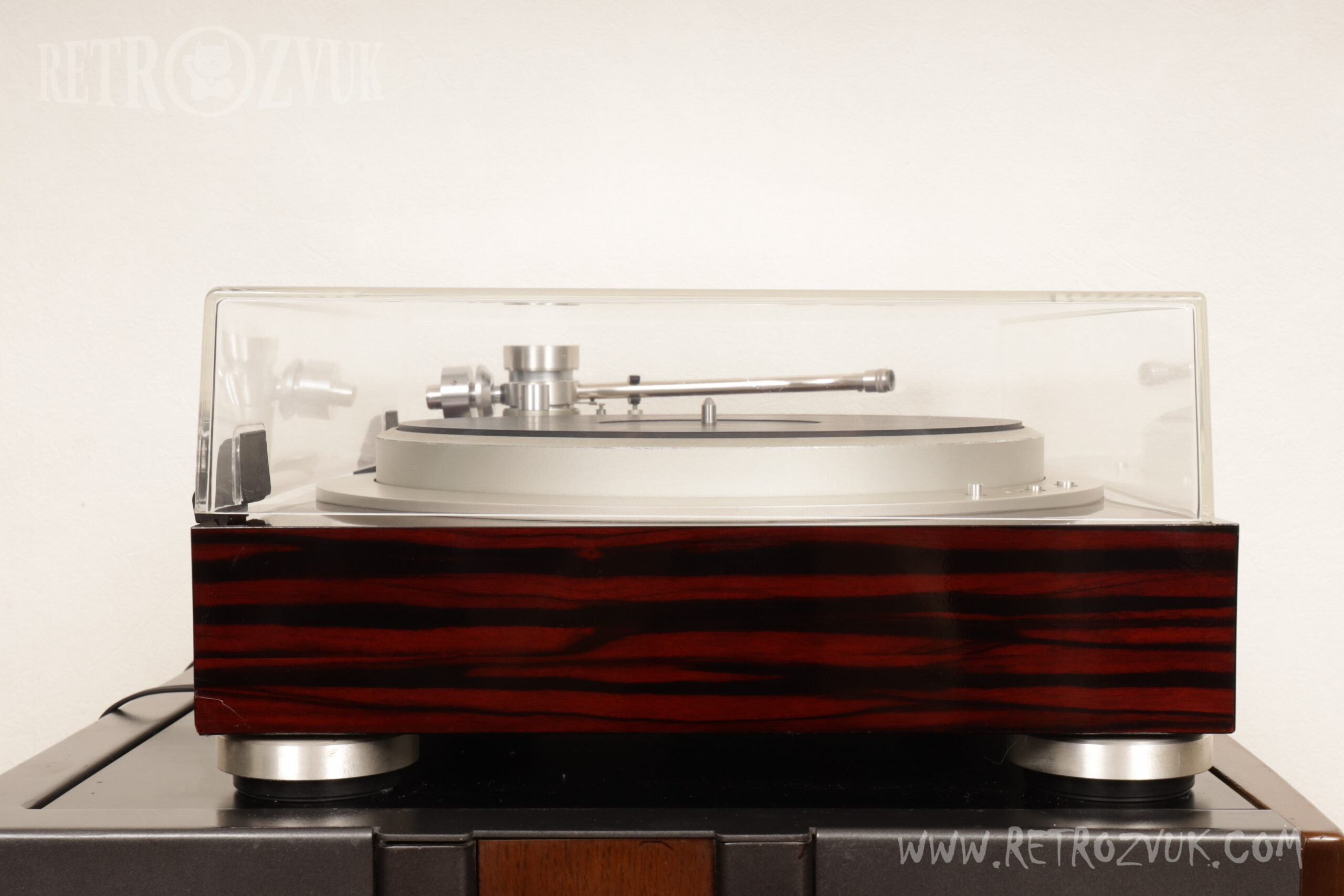

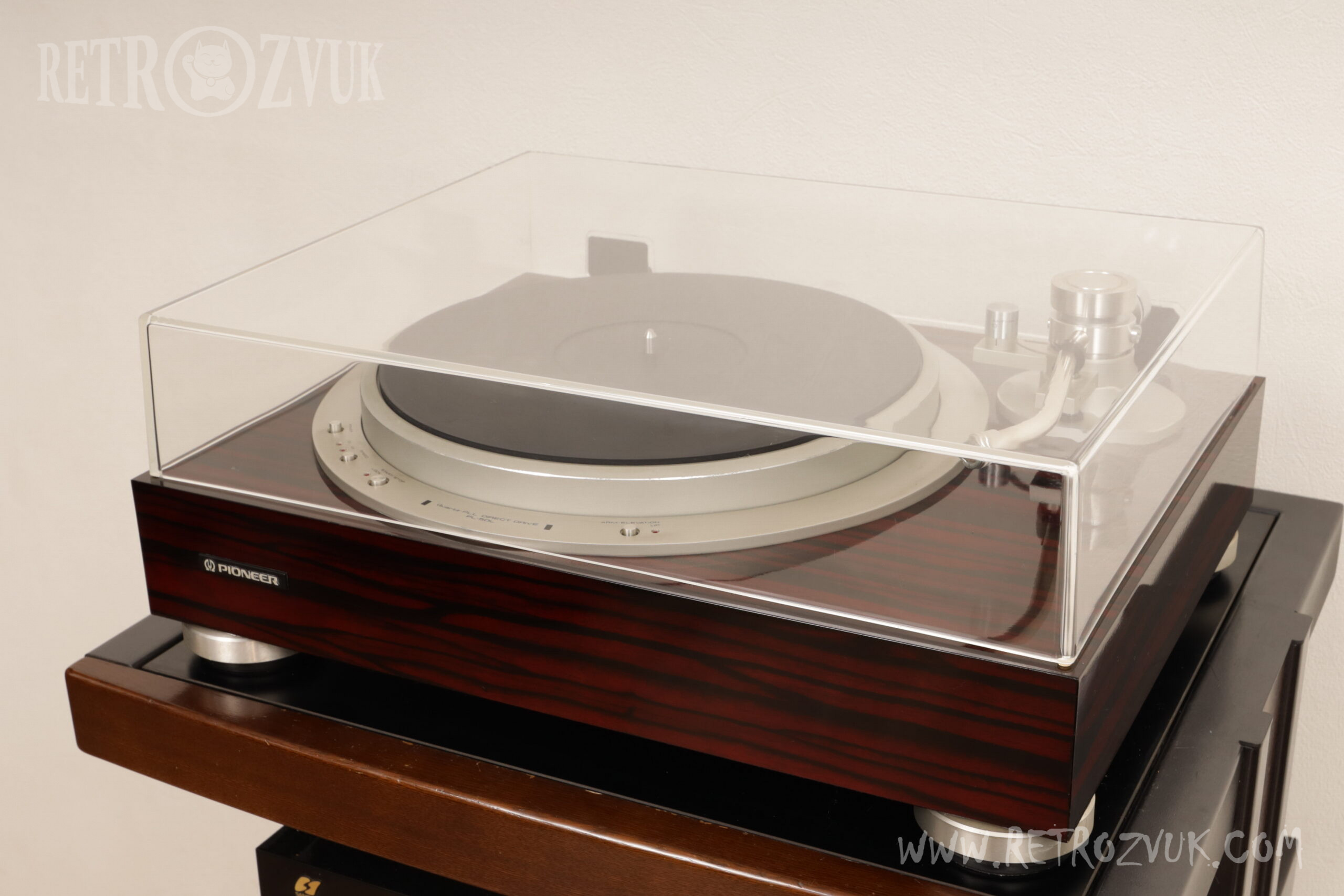

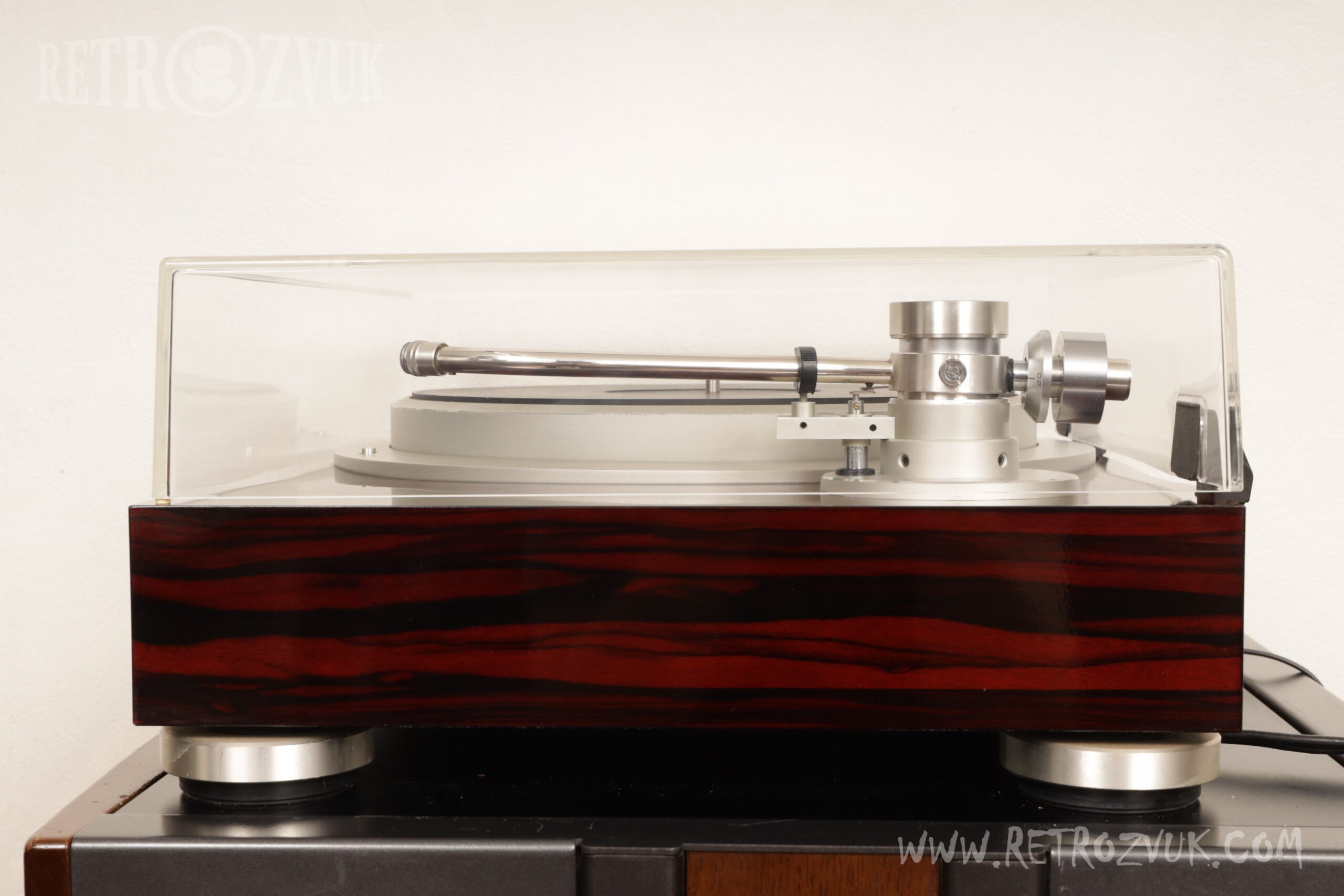

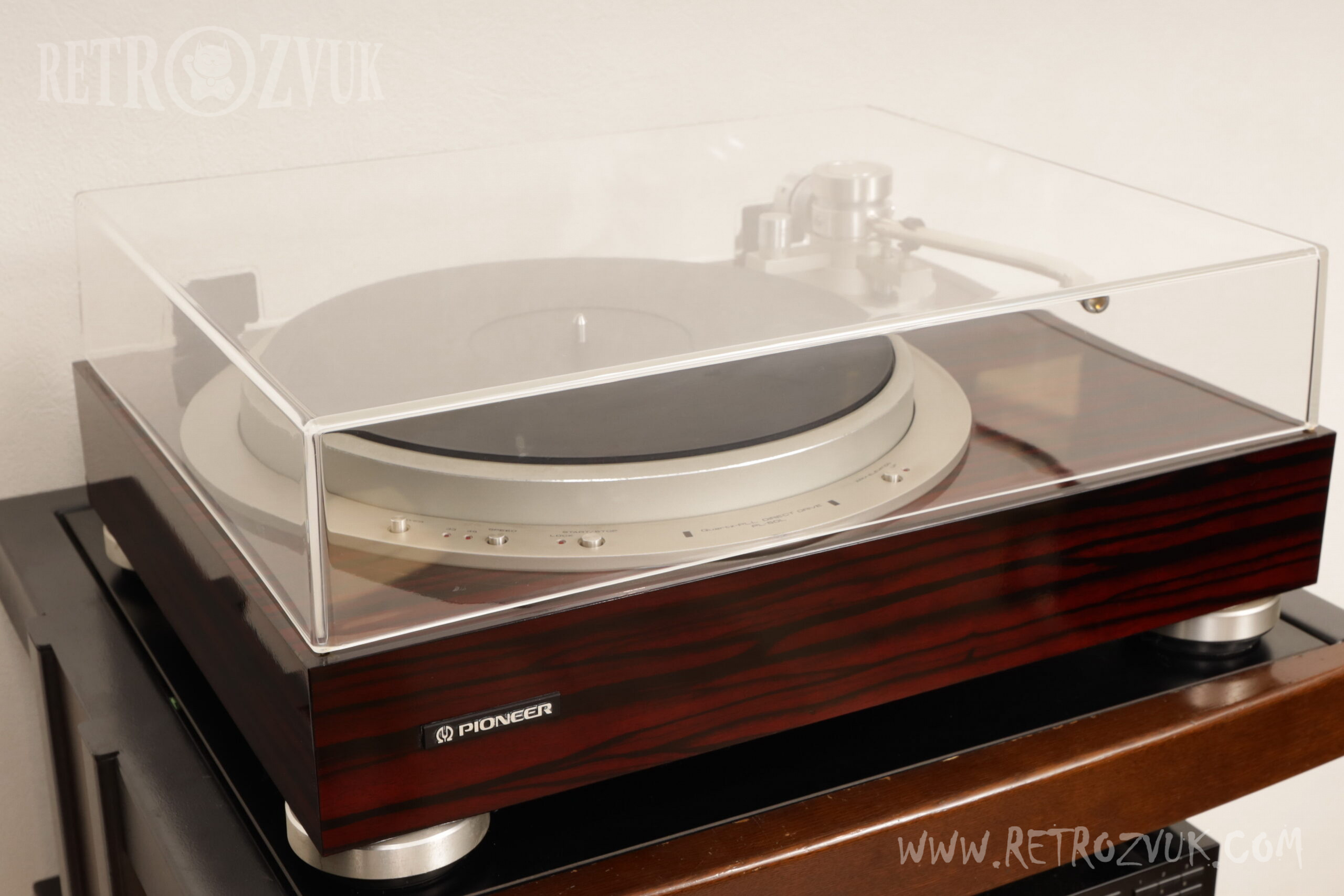

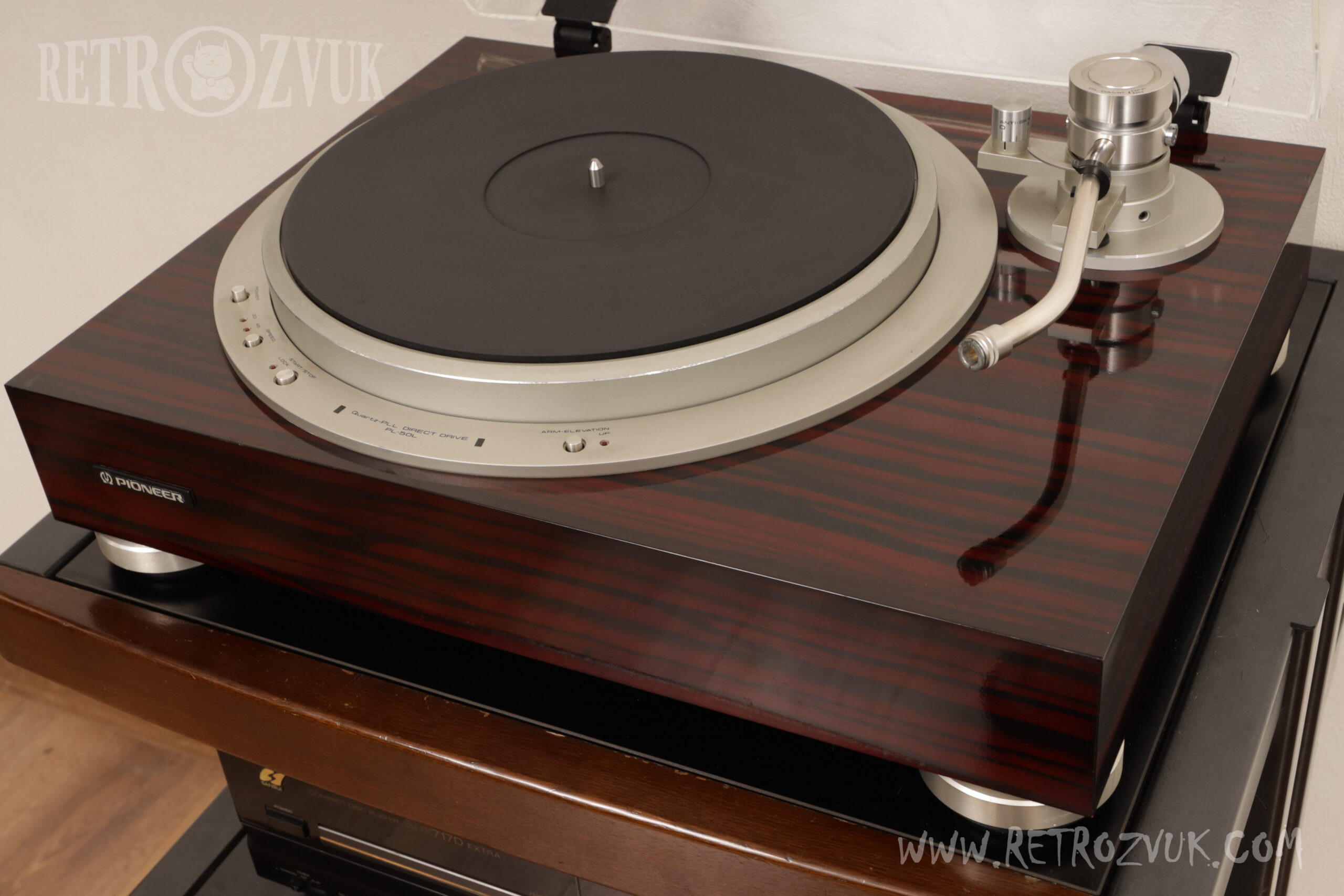

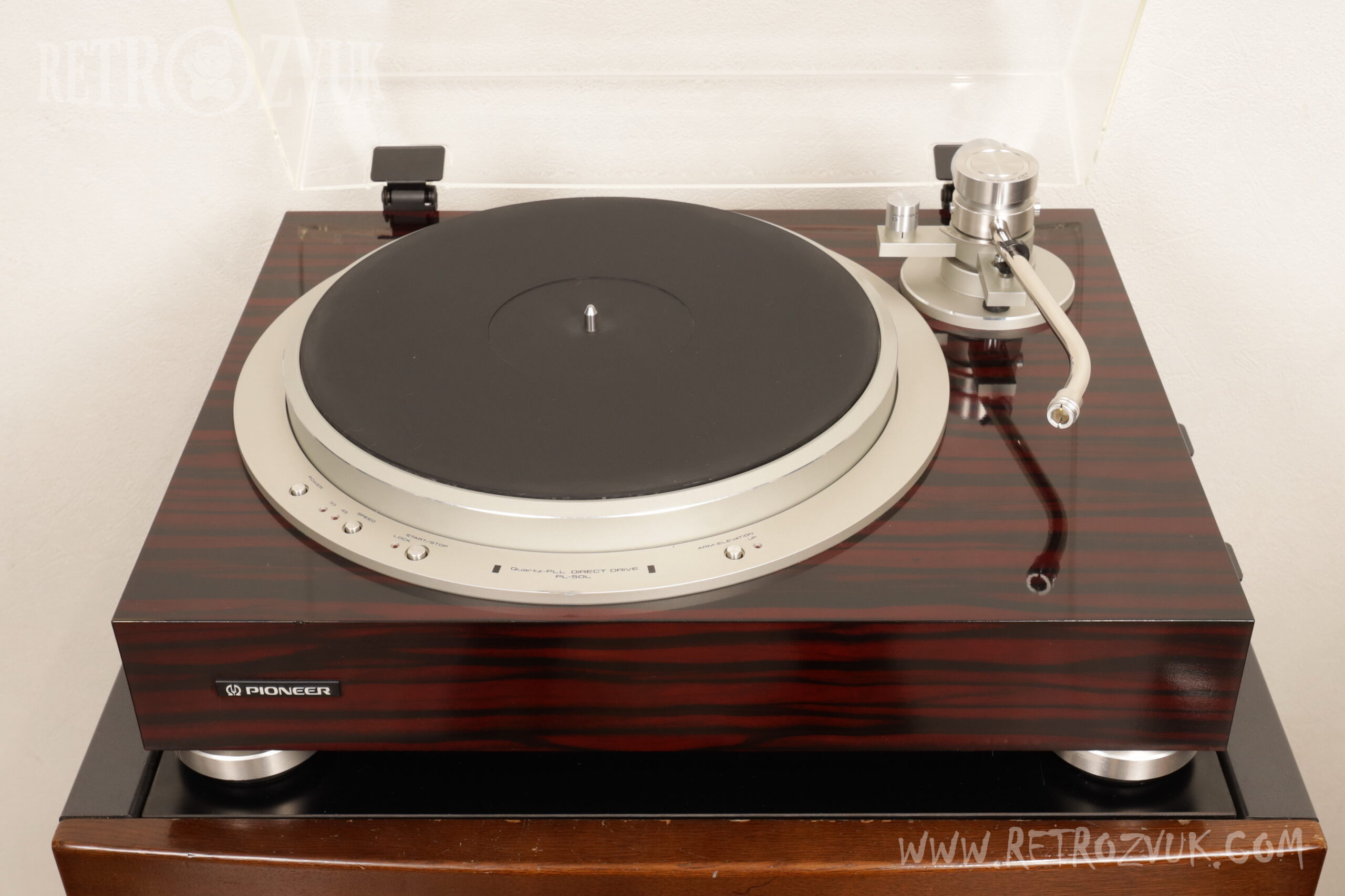

Pioneer PL-50L

Pioneer  PL-50L
PL-50L:  (примерно 1980 г.)

Описание

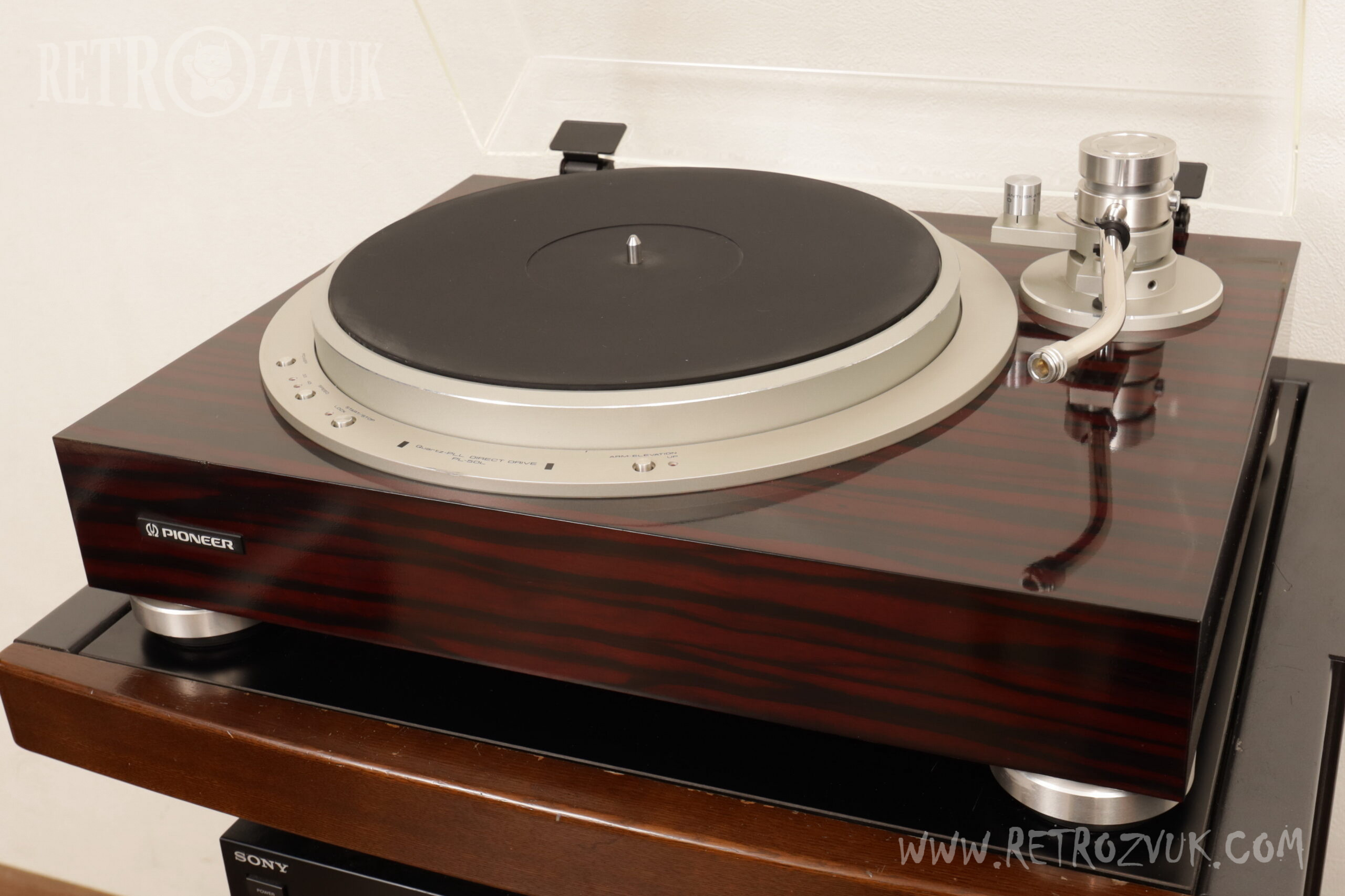

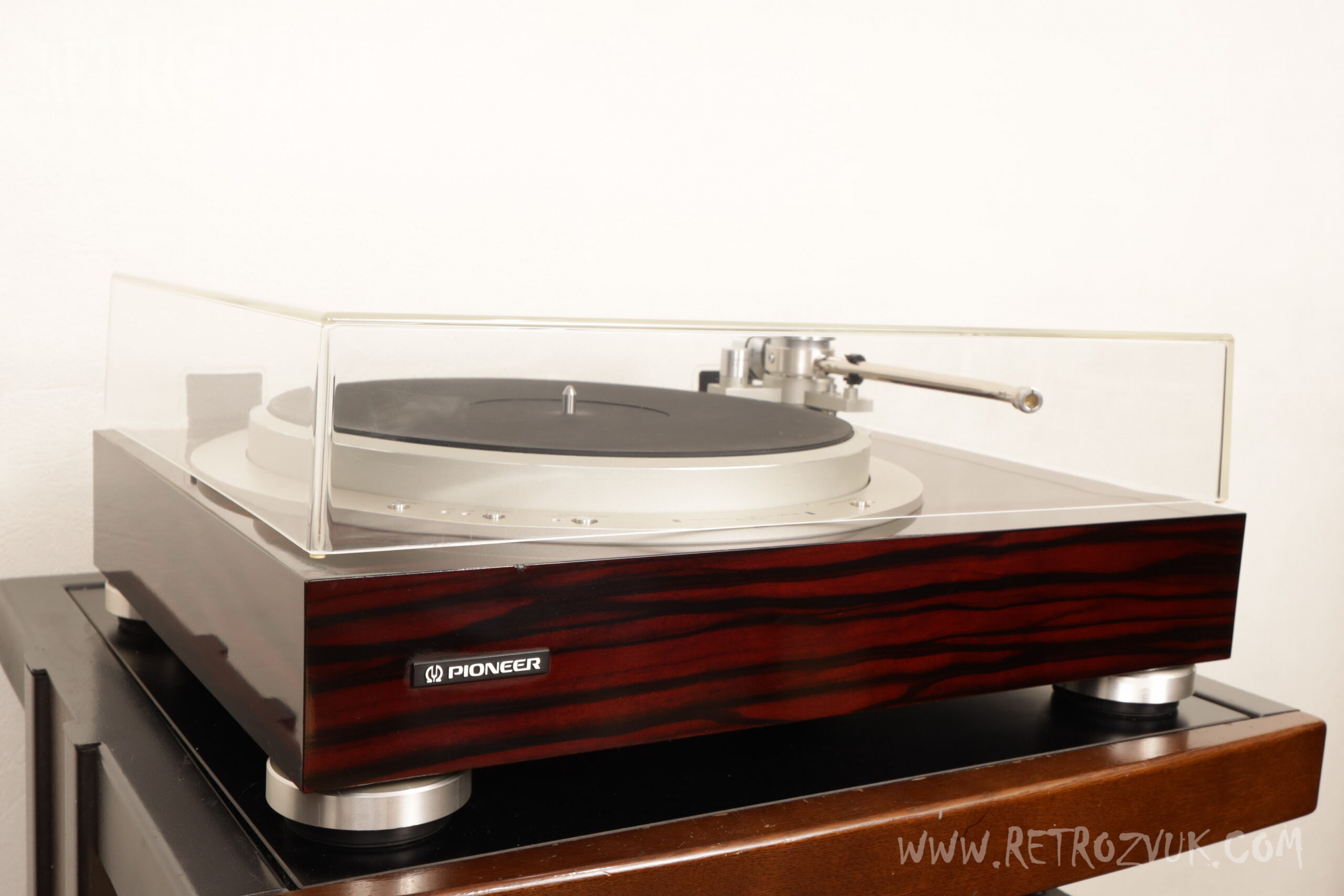

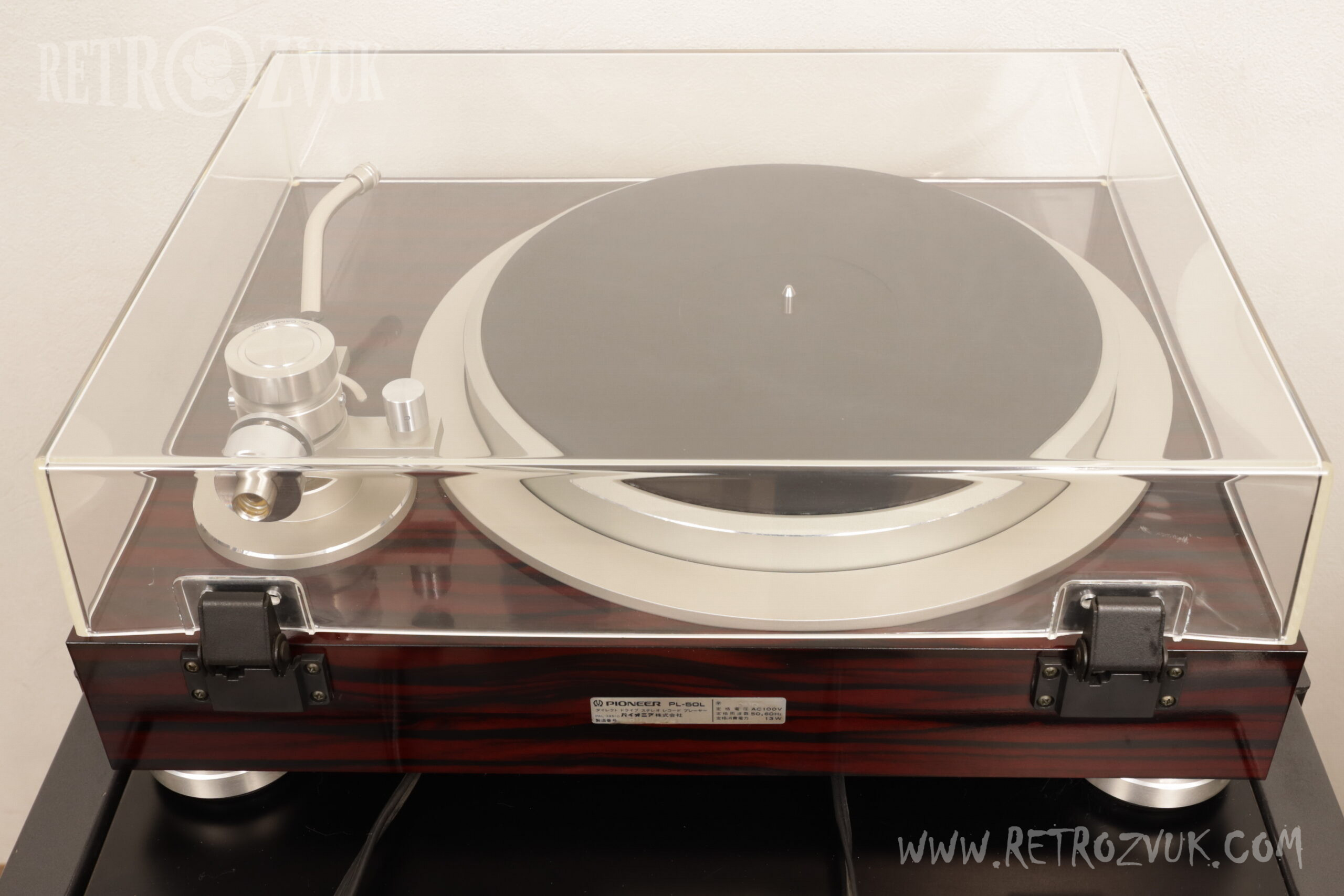

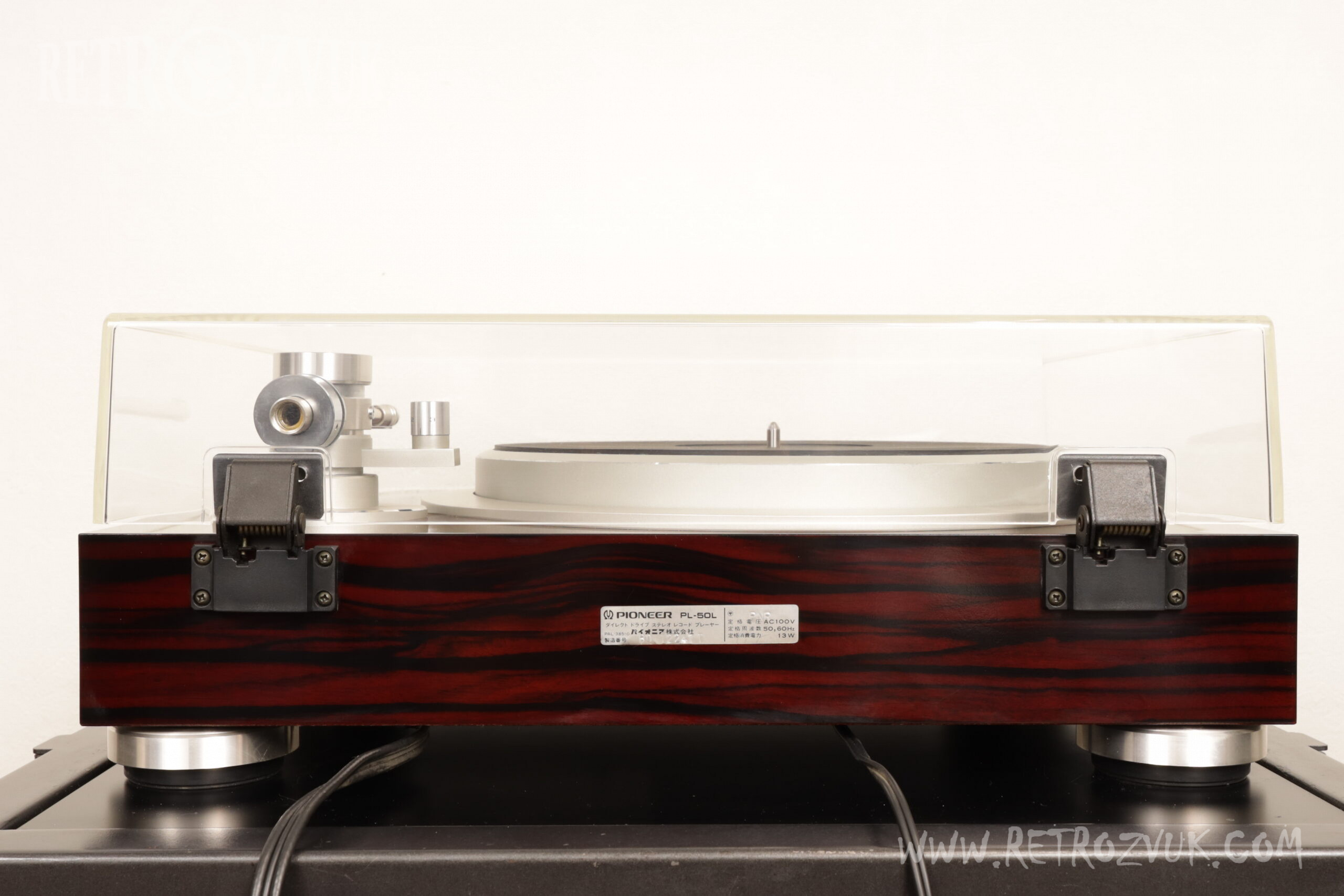

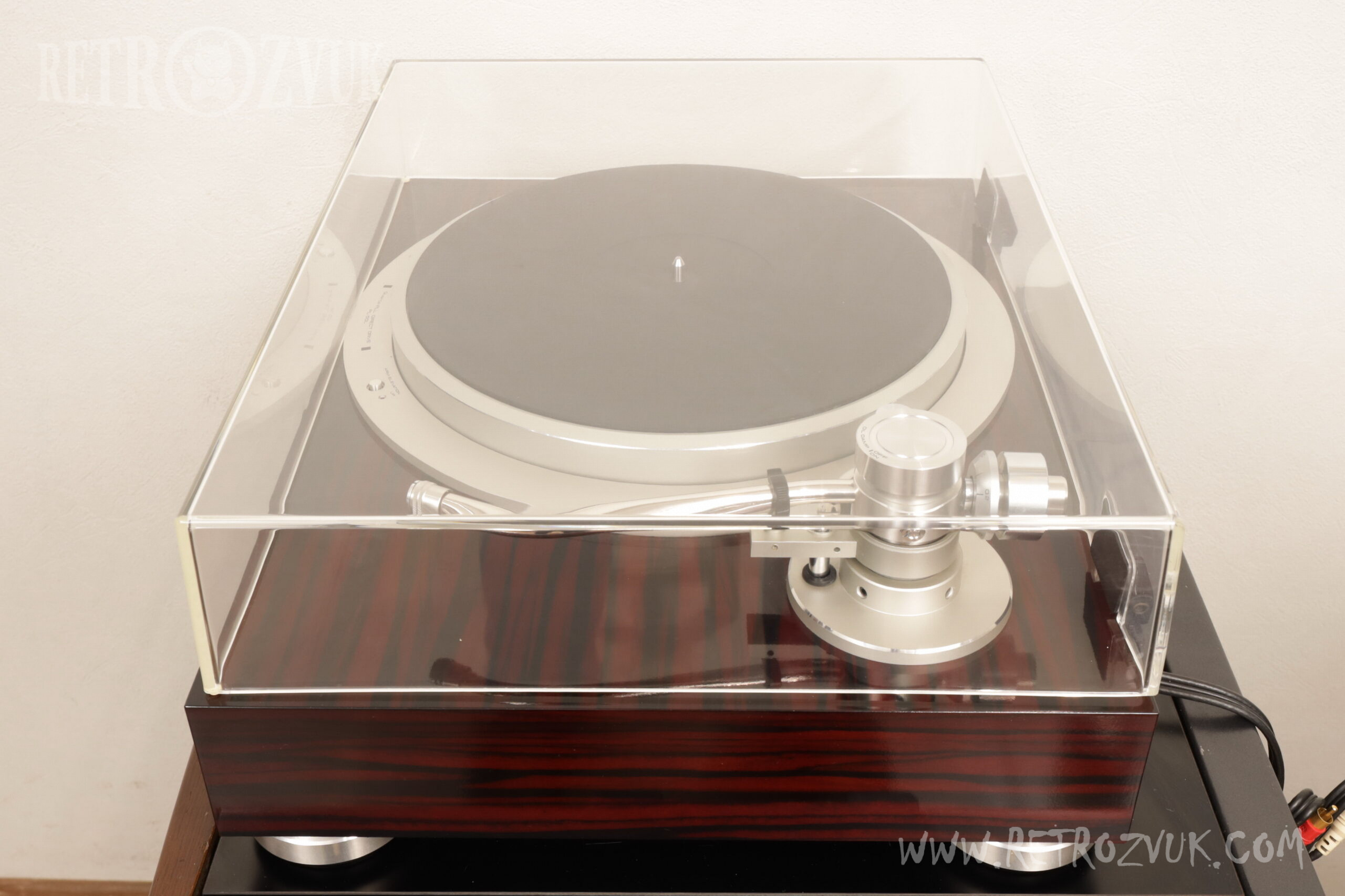

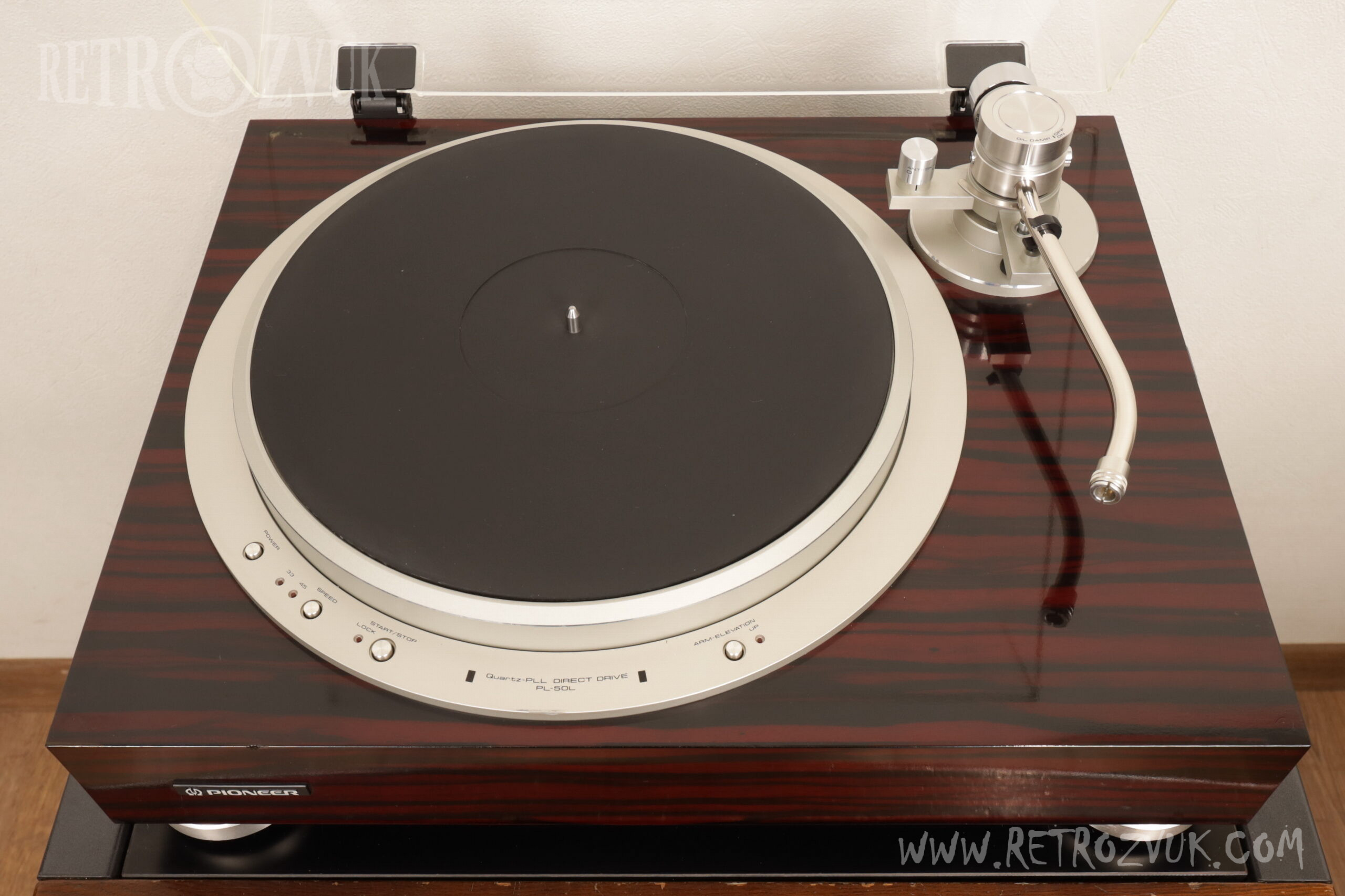

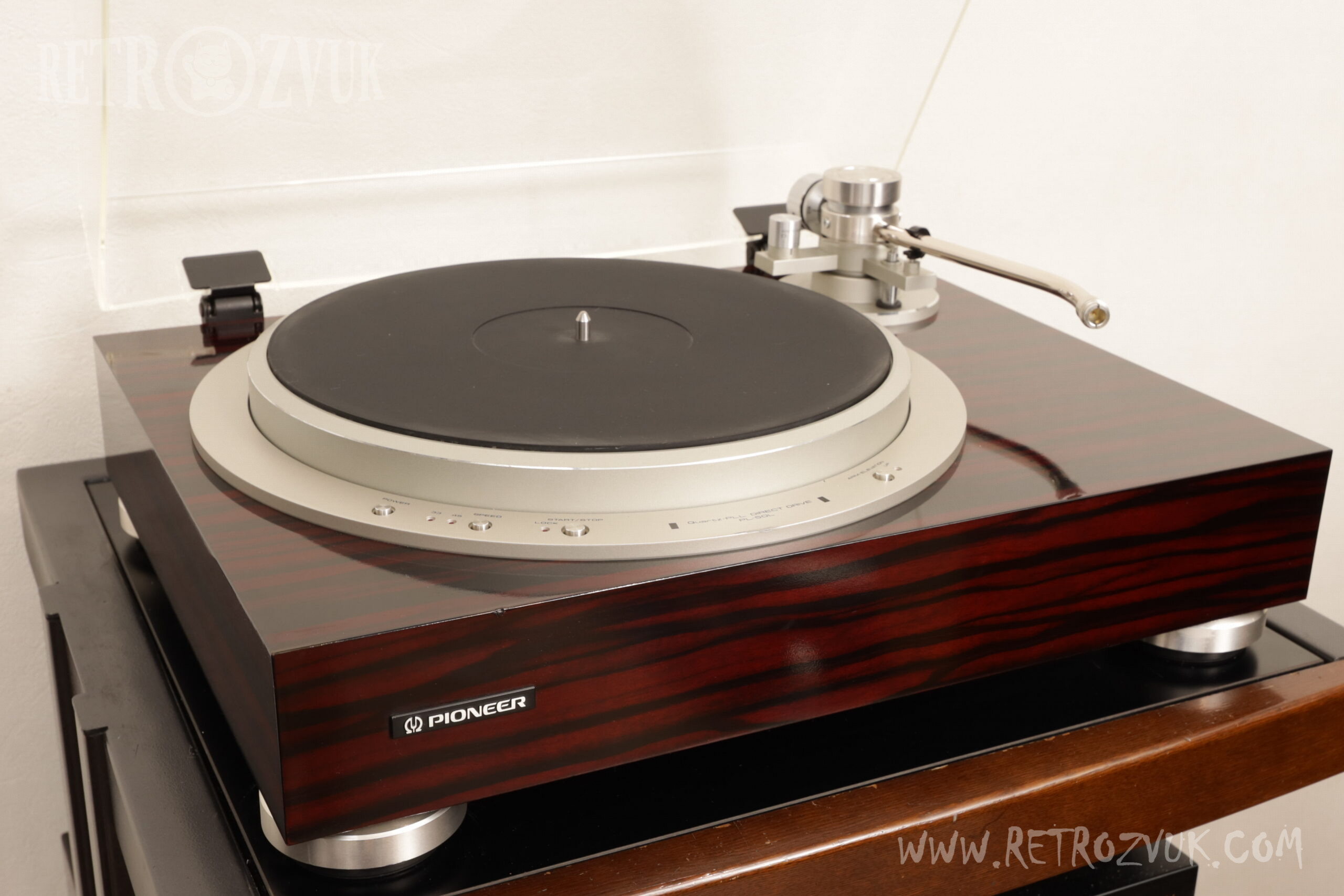

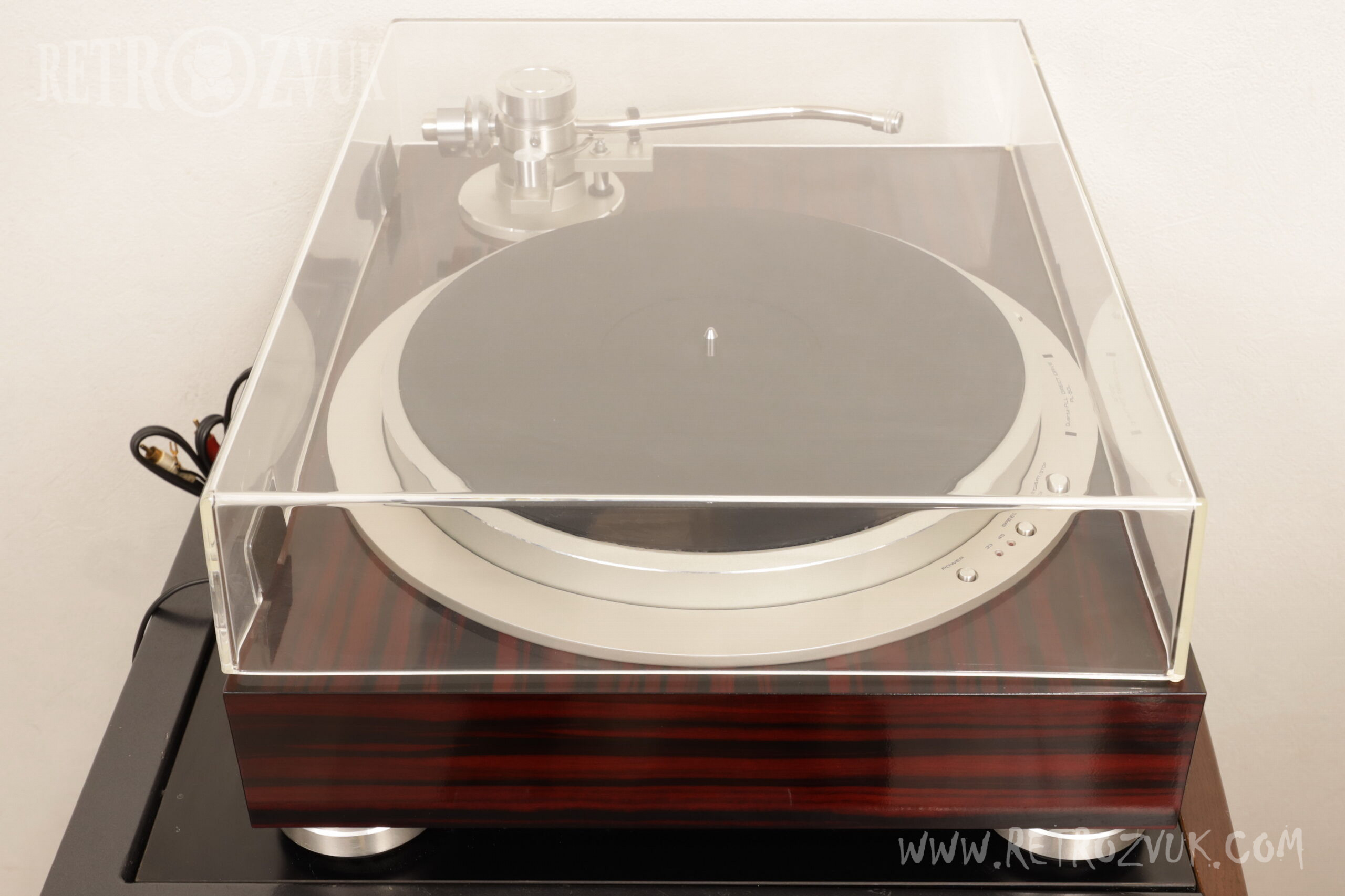

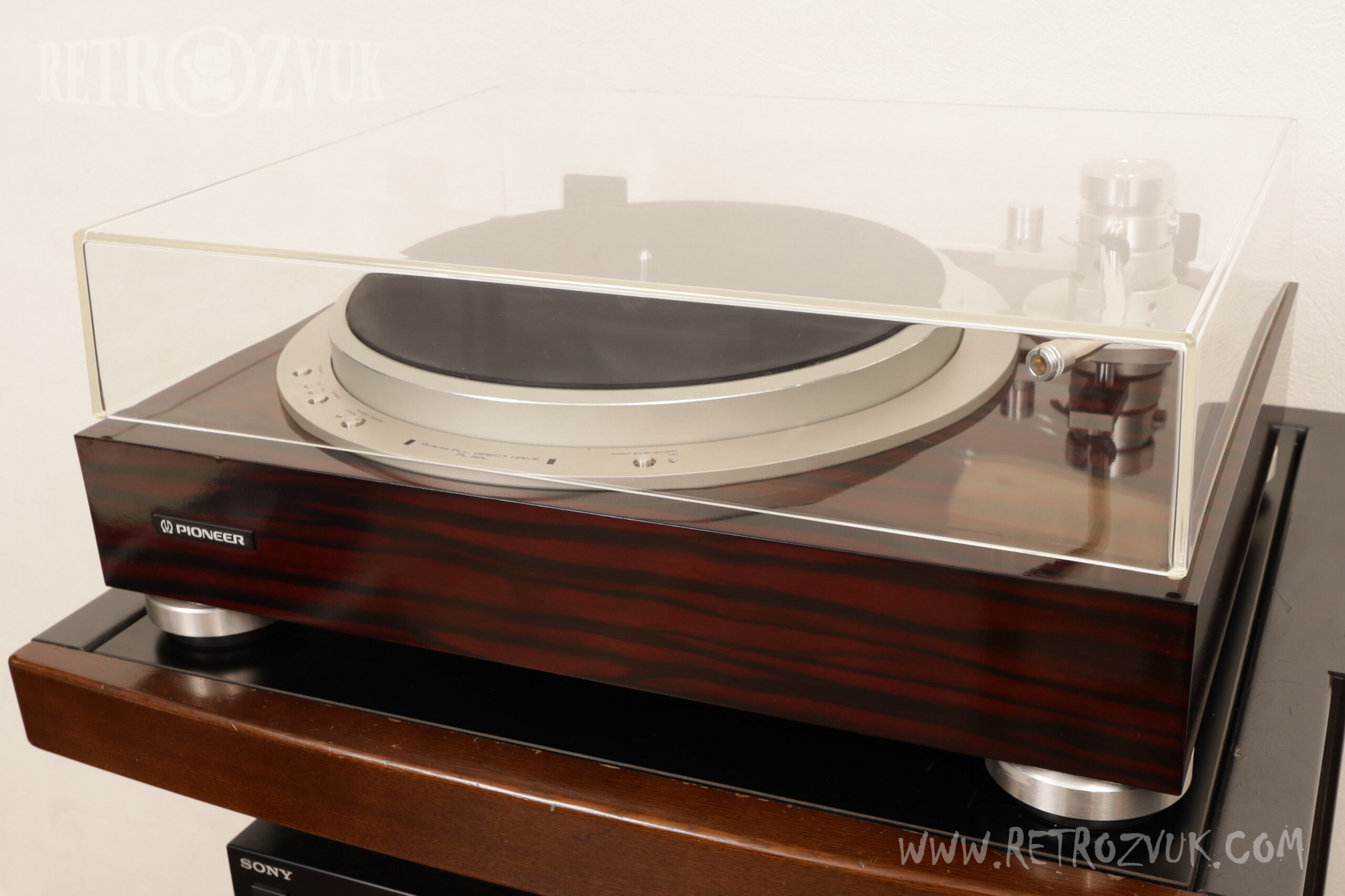

Проигрыватель виниловых пластинок, в котором унаследованы технологии флагманской модели PL-70 и улучшено качество звука. Существовало две версии: стандартная PL-50 и PL-50L с новейшей системой бесшумного подъема тонарма на основе подвижной катушки.

Ключевые технологии и компоненты

• Двигатель: Используется двигатель SH-Rotor, у которого точка опоры ротора (подшипник) перемещена непосредственно под диск проигрывателя, что позволяет совместить центр тяжести и точку опоры. Это устраняет паразитные конические колебания вала, характерные для традиционных конструкций, и обеспечивает превосходные характеристики вращения.

  • Для подавления колебаний скорости, вызванных сопротивлением звуковой дорожки, используется кварцевый PLL DC серво-двигатель с датчиком Холла с пусковым моментом 1.6 кг-см в паре с массивным диском диаметром 31 см и моментом инерции 330 кг-см².

  • Для коммутации магнитных полюсов используются 3 датчика Холла, разработанных Pioneer. Детали обработаны с микронной точностью для устранения малейших шумов.

• Диsk проигрывателя: Нижняя сторона диска покрыта специальным вибропоглощающим составом для подавления призвуков.

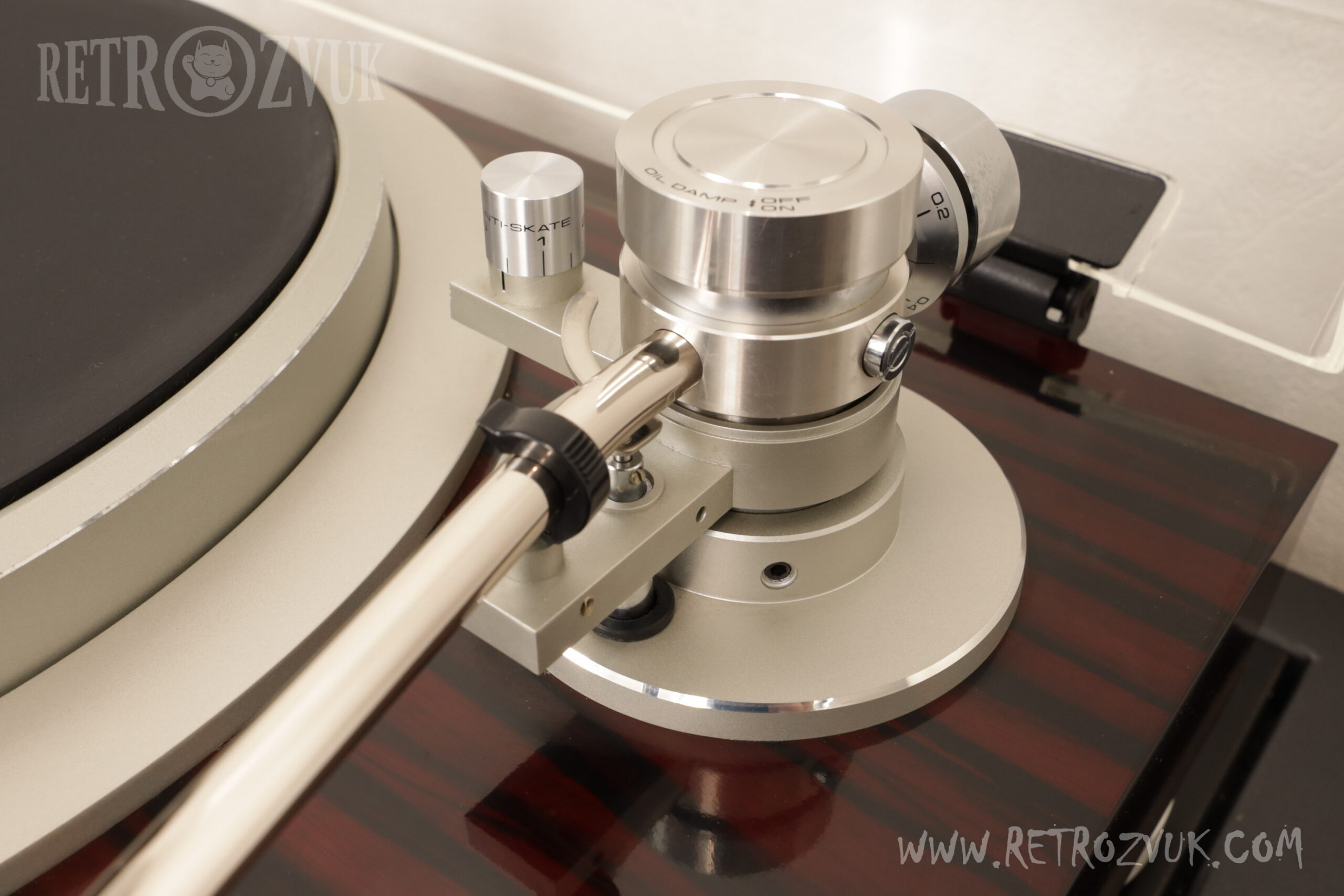

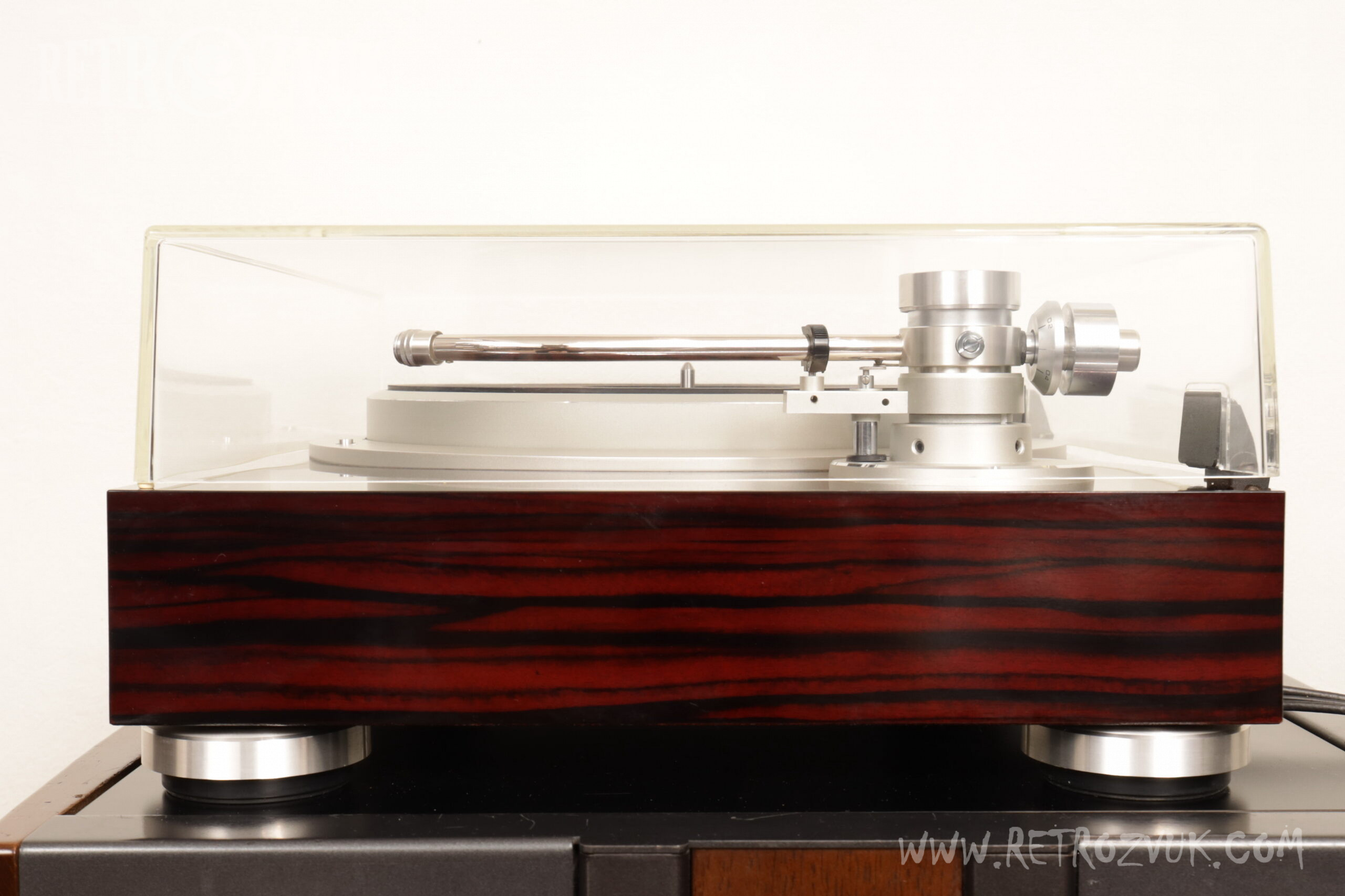

Тонарм

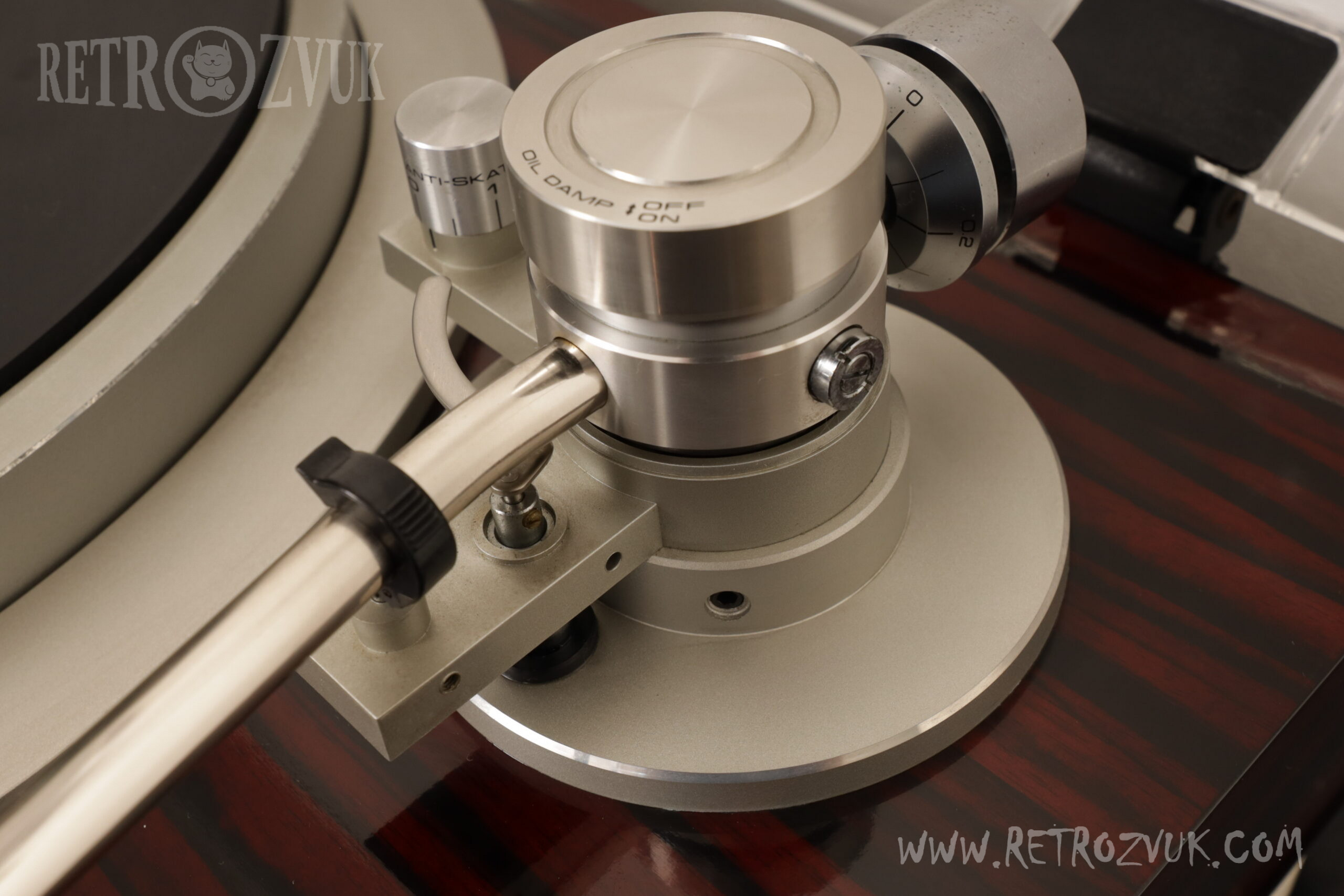

• Используется тонарм с кремний-органическим демпфированием (Silicone Oil Damping), которое можно отключать. Эта система одновременно подавляет низкочастотный резонанс и обеспечивает высокую чувствительность.

  • Конструкция с погруженным в масло демпфирующим кольцом, имеющим скос 45°, обеспечивает оптимальное демпфирование как в горизонтальной, так и в вертикальной плоскости.

  • Снижает добротность (Q) низкочастотного резонанса и выравнивает механический импеданс тонарма.

  • В сочетании с концентрированной массой (противовес приближен к оси вращения) значительно снижает интермодуляционные искажения.

• Эффективная длина тонарма: 250 мм (длинный тип).

• Основание тонарма: Массивное, литое, обеспечивает стабилизацию и подавляет частичные резонансы.

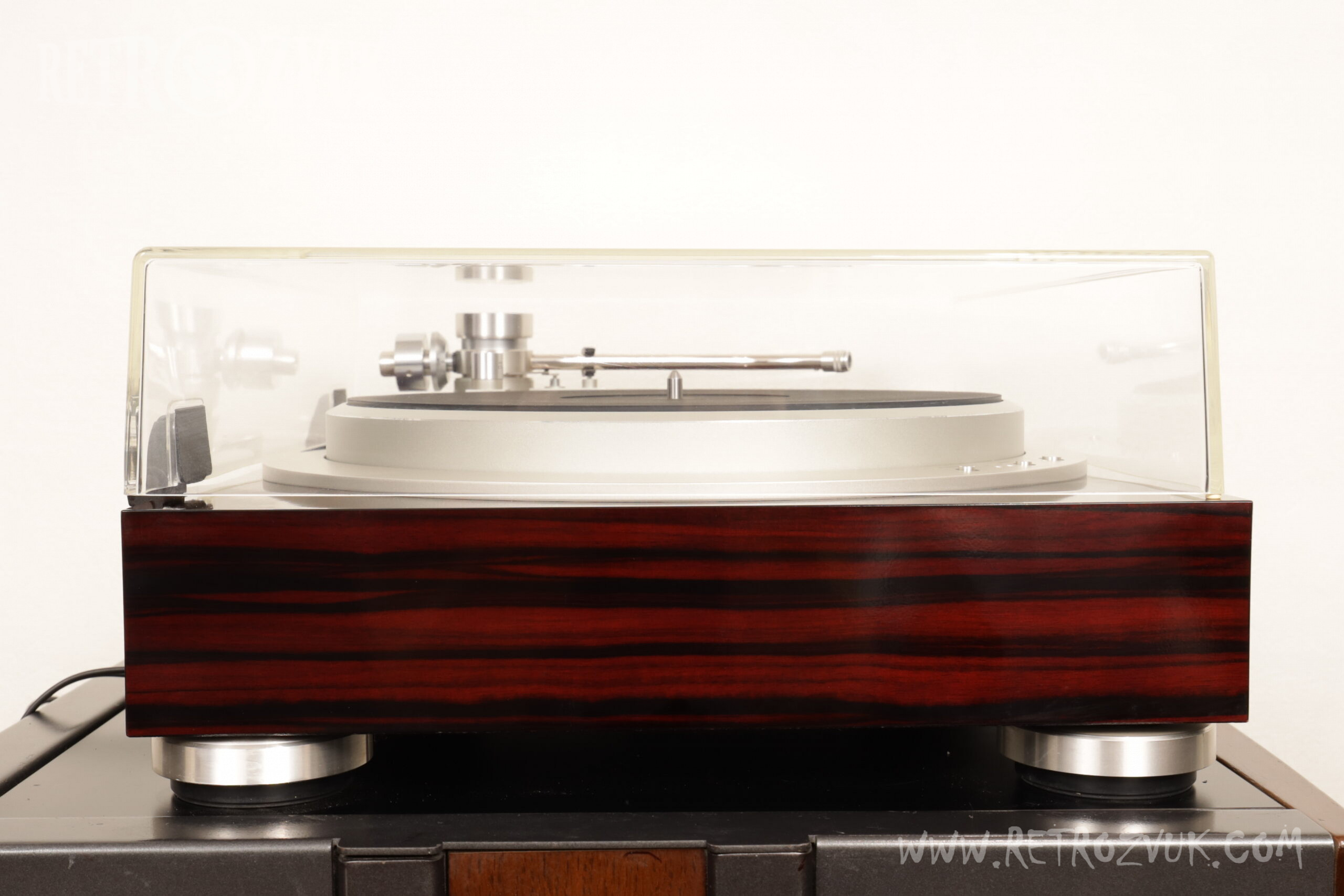

Станина и изоляция

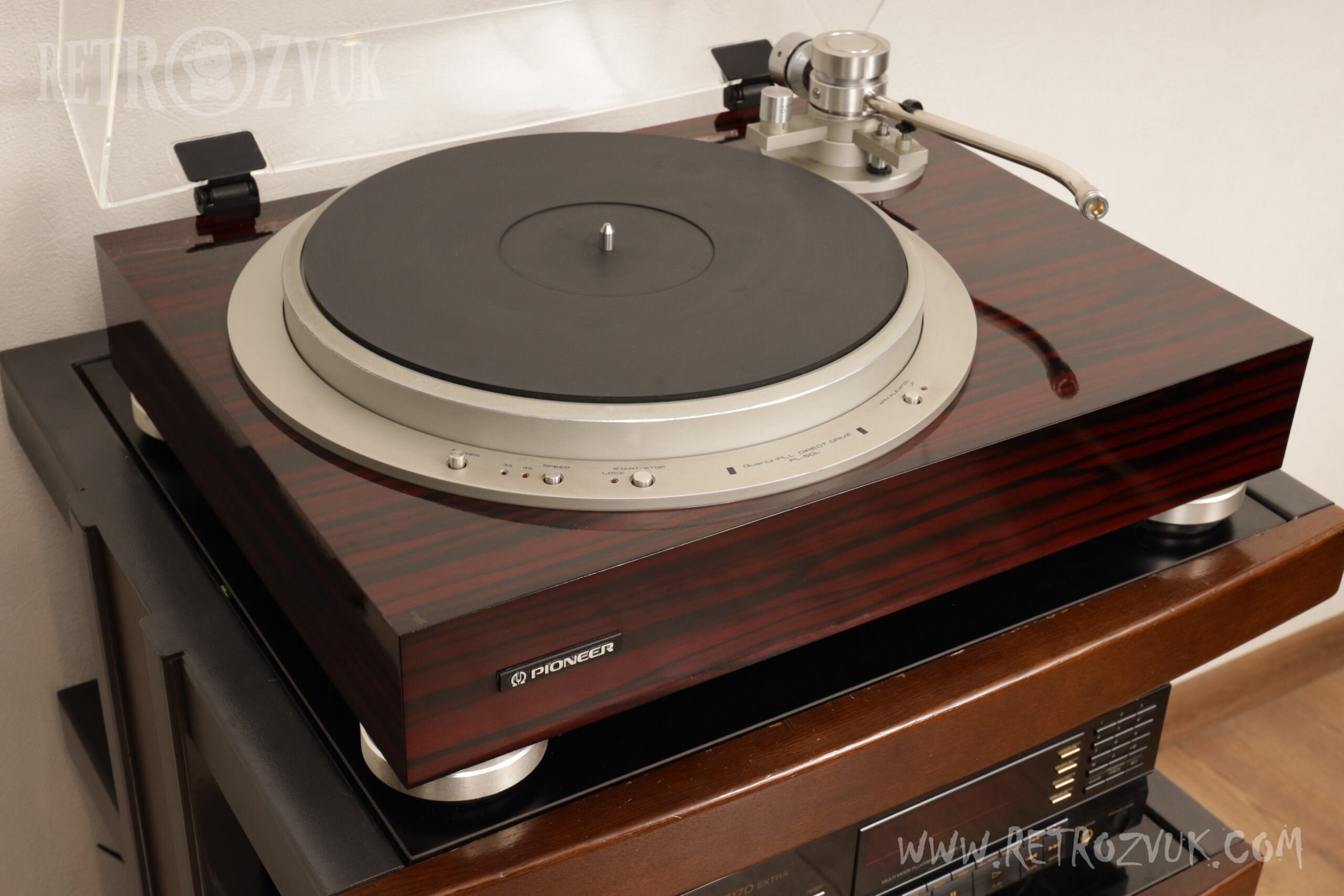

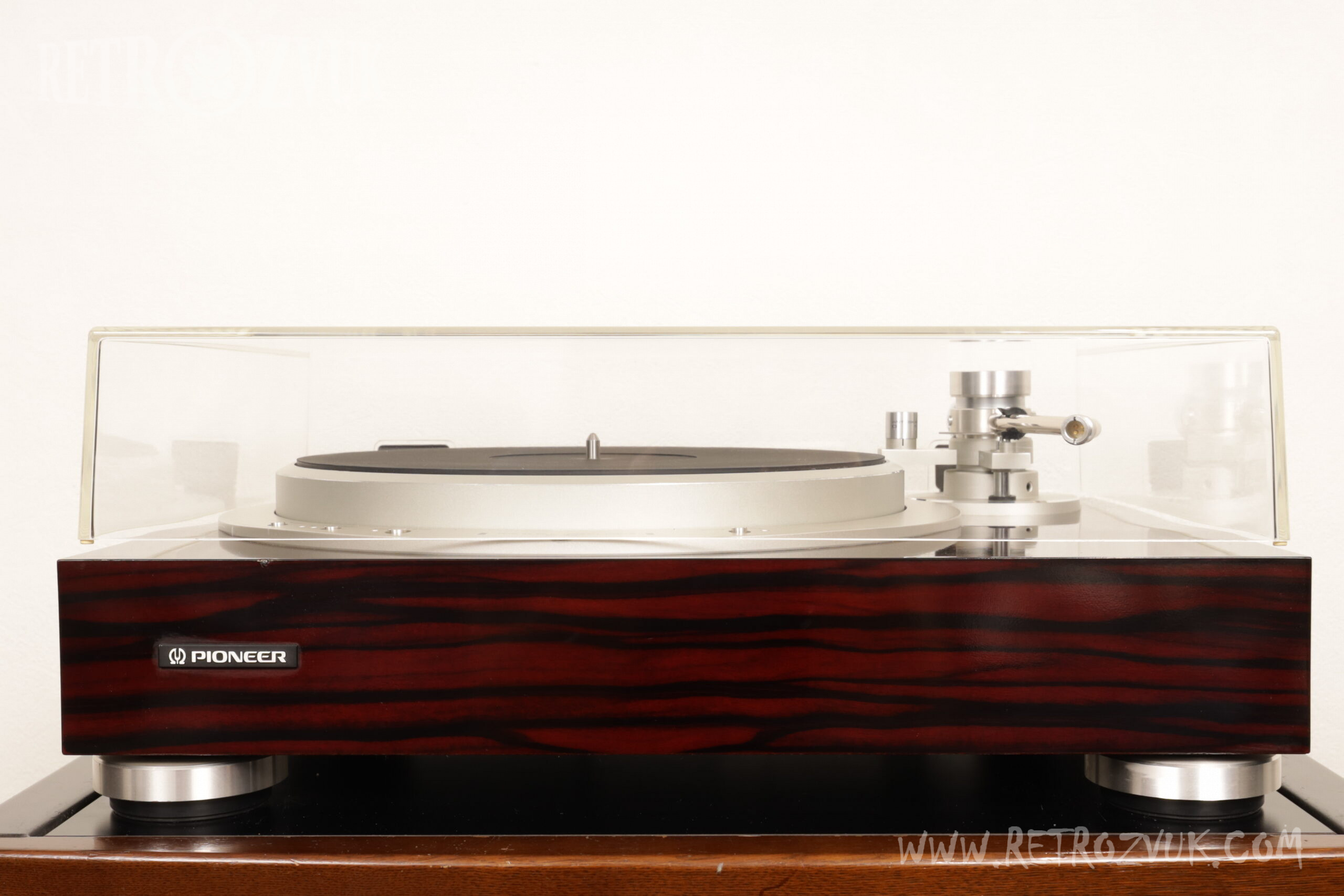

• Станина: Высокоплотная конструкция из натурального дерева (отделка «мраморный эбен») и 4-слойной многослойной плиты. Эффективно предотвращает вибрации станины, вызванные реактивным моментом от высокомоментного двигателя.

• Изоляторы: Используются новейшие изоляторы с низким центром тяжести, обеспечивающие превосходную устойчивость к внешним вибрациям и акустической обратной связи.

Дополнительные опции и особенности PL-50L

• Регулировка демпфирования: С помощью опционного адаптера можно регулировать уровень демпфирования тонарма (как на PL-70) в зависимости от гибкости (compliance) картриджа.

• Тяжелые картриджи: Для установки тяжелых картриджей (например, Ortofon SPU-GT) рекомендуется использовать опционный сменный противовес.

• PL-50L: Система бесшумного подъема: В механизме подъема/опускания тонарма используется принцип подвижной катушки (Moving Coil), аналогичный работе динамика. Он работает без механического контакта, управляясь постоянным напряжением, и не издает механических шумов.

  • Обнаружение конца дорожки также осуществляется бесконтактно с помощью датчика Холла внутри оси тонарма и магнита, что не создает бокового давления и не ухудшает чувствительность тонарма.
