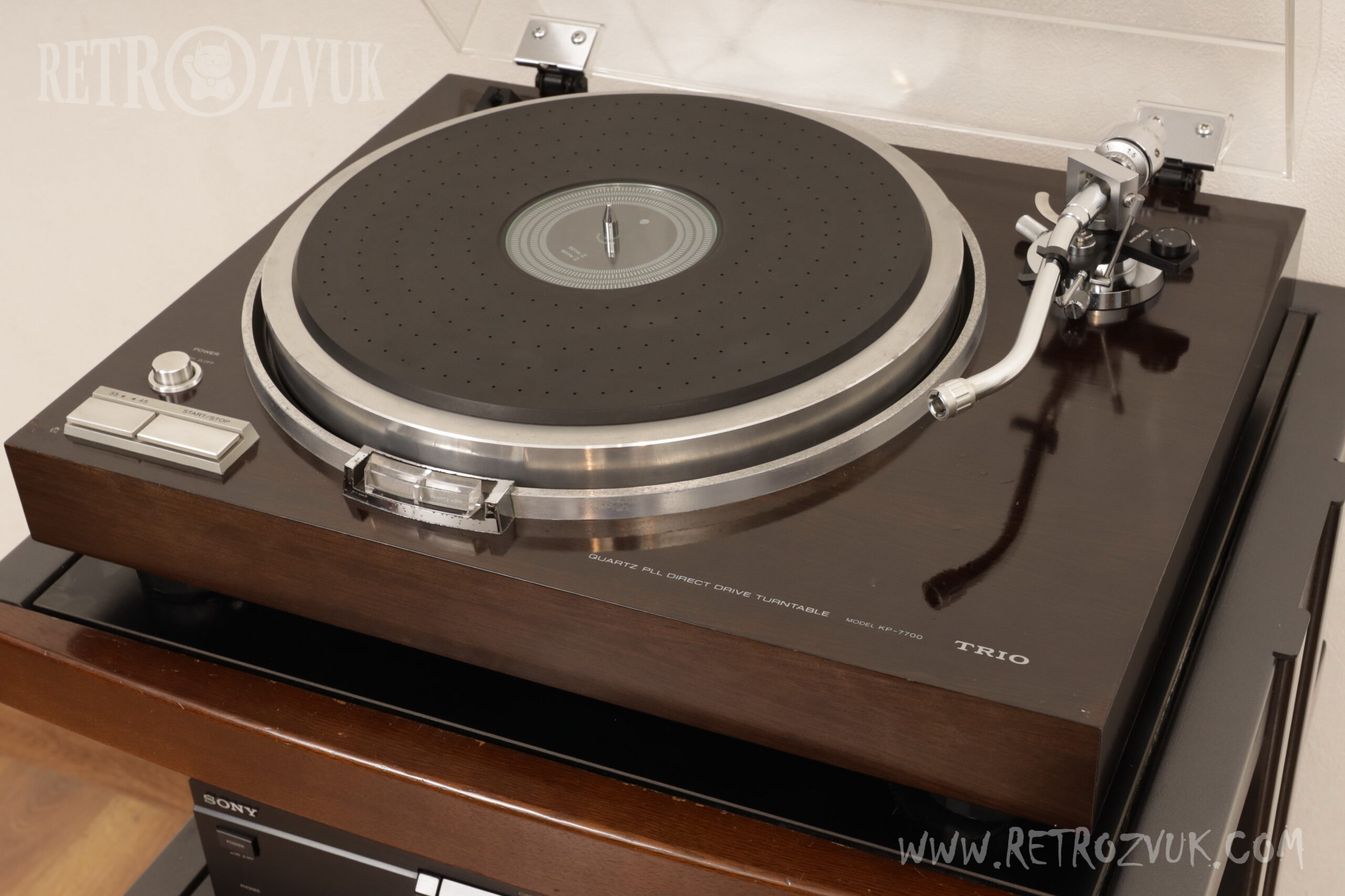

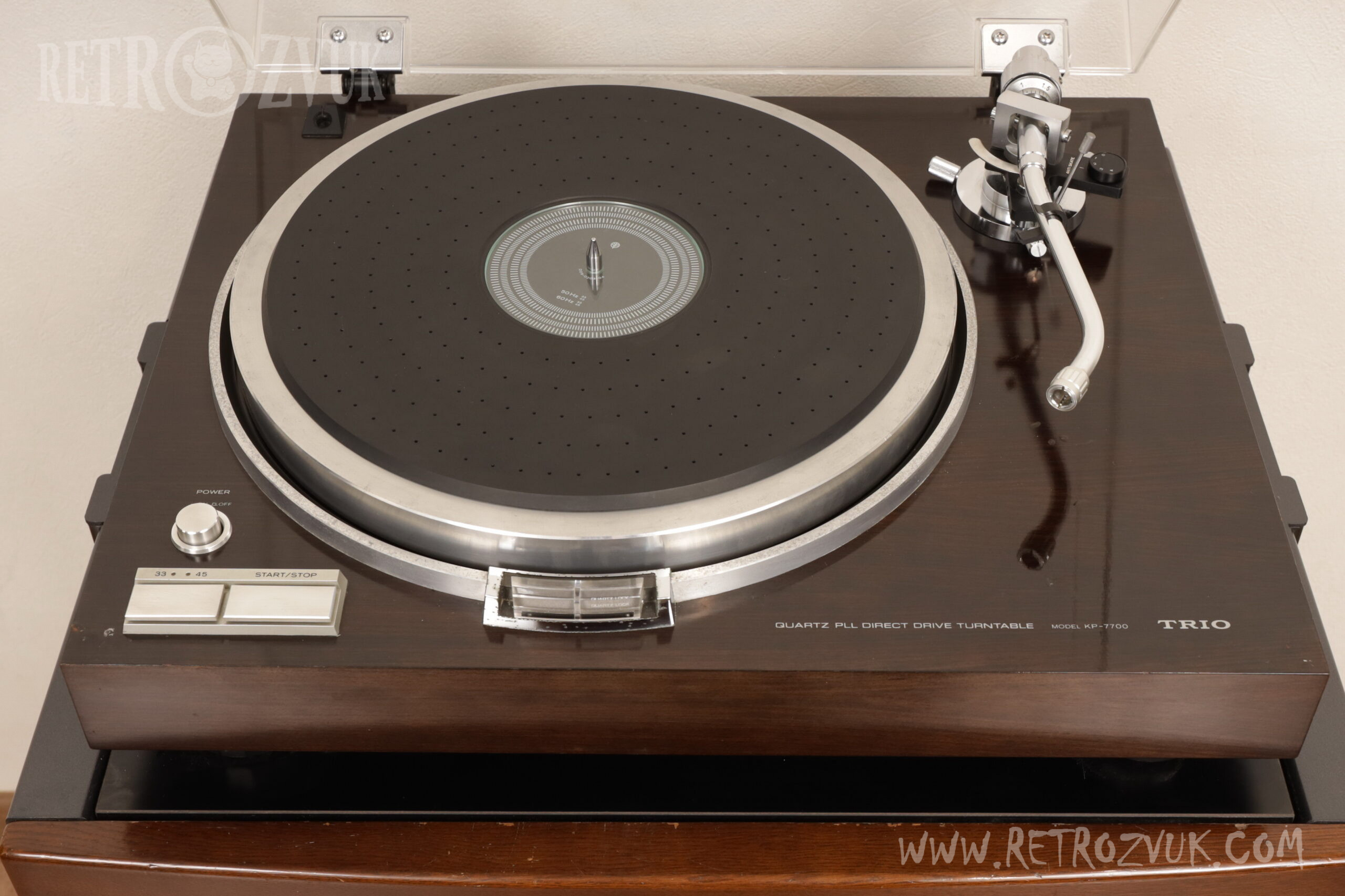

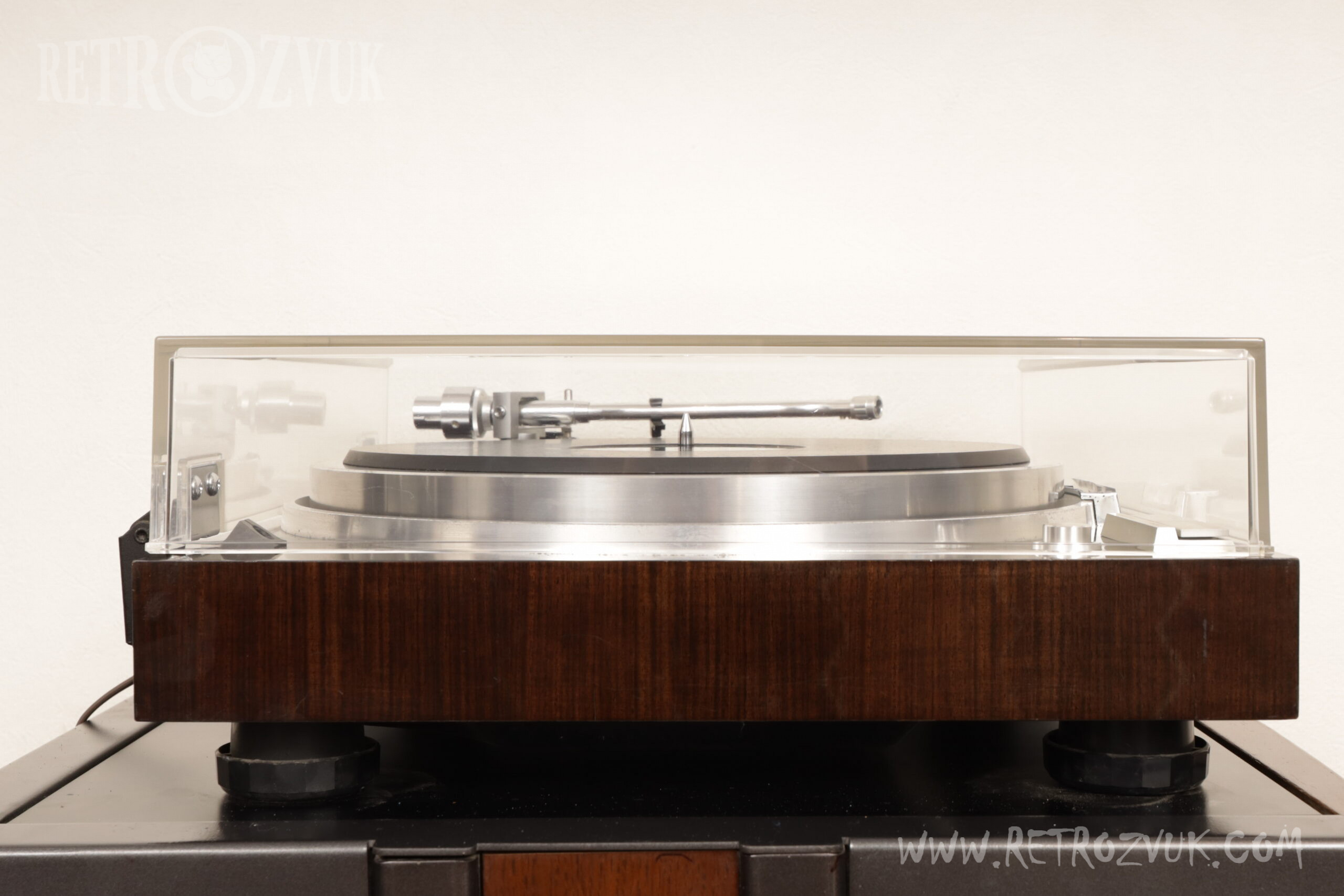

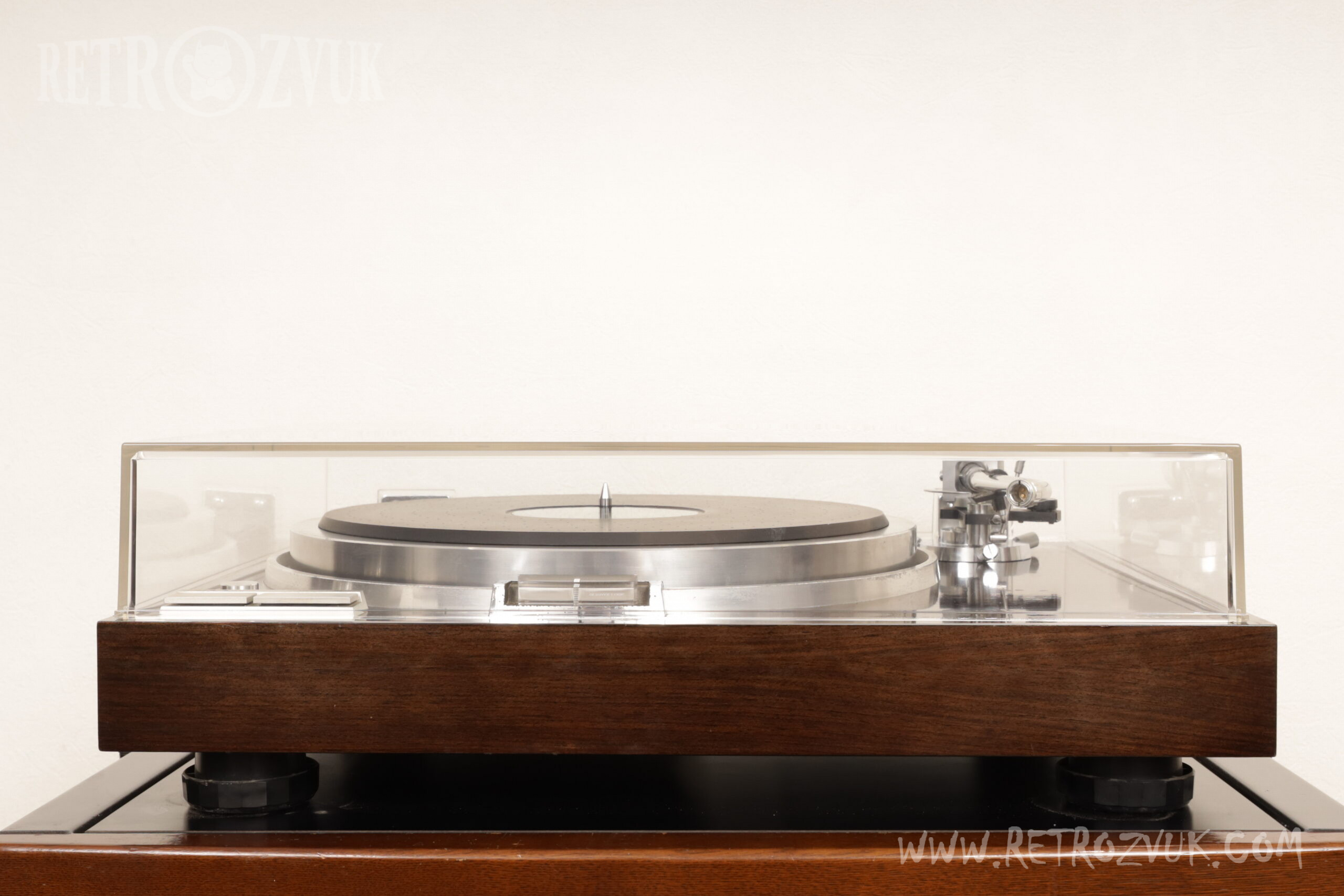

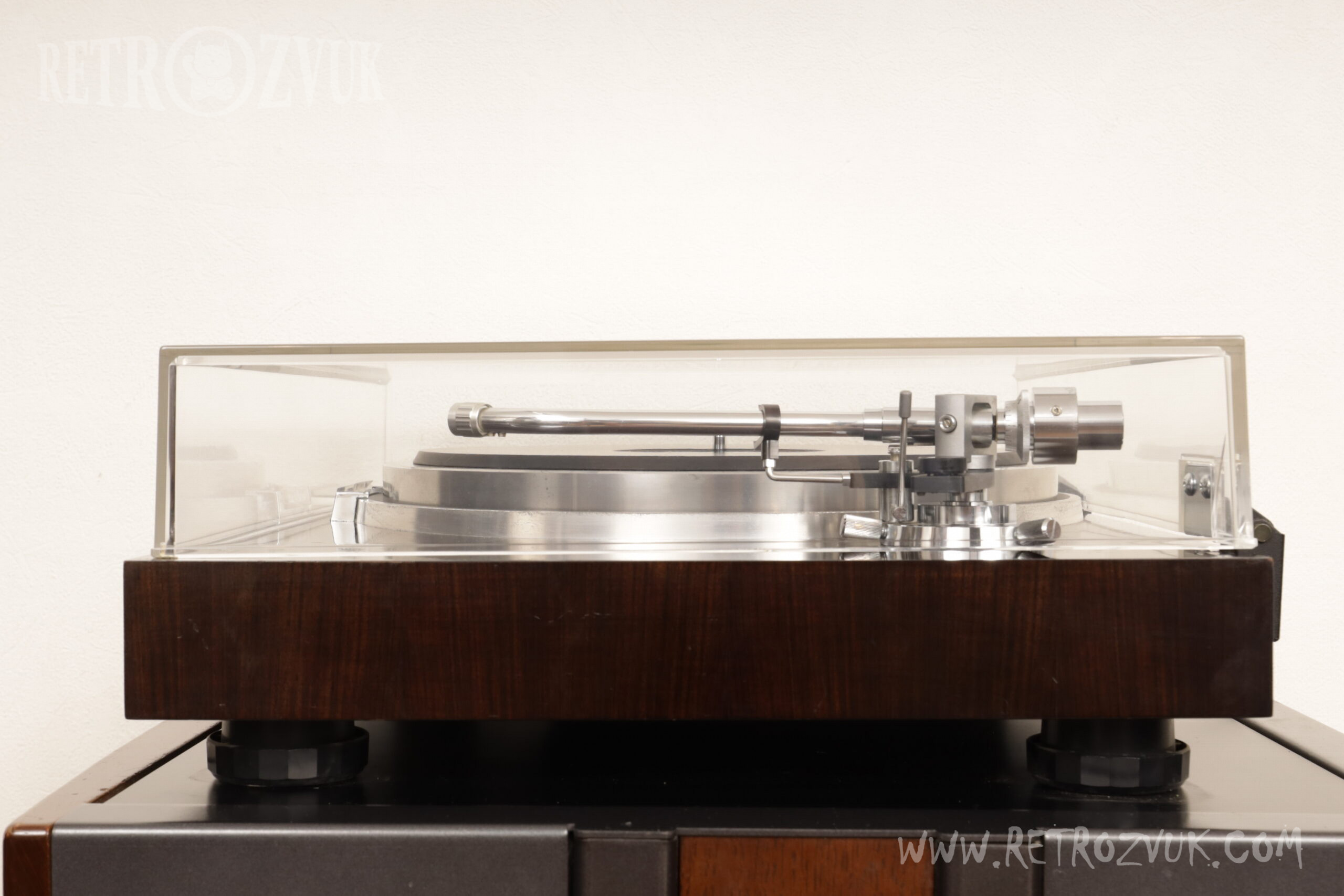

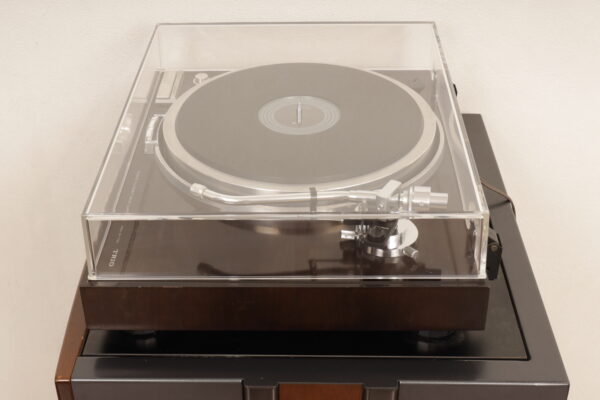

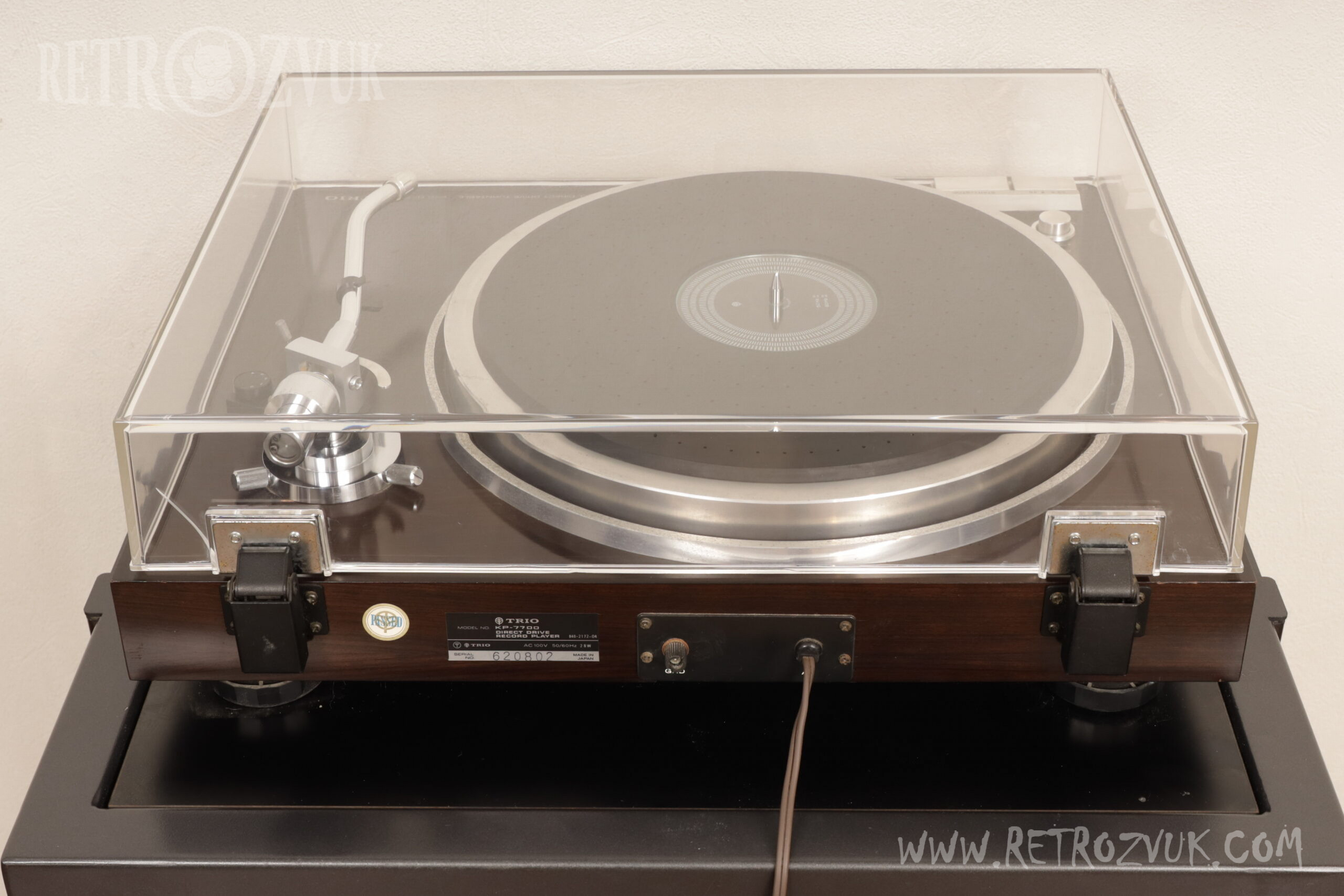

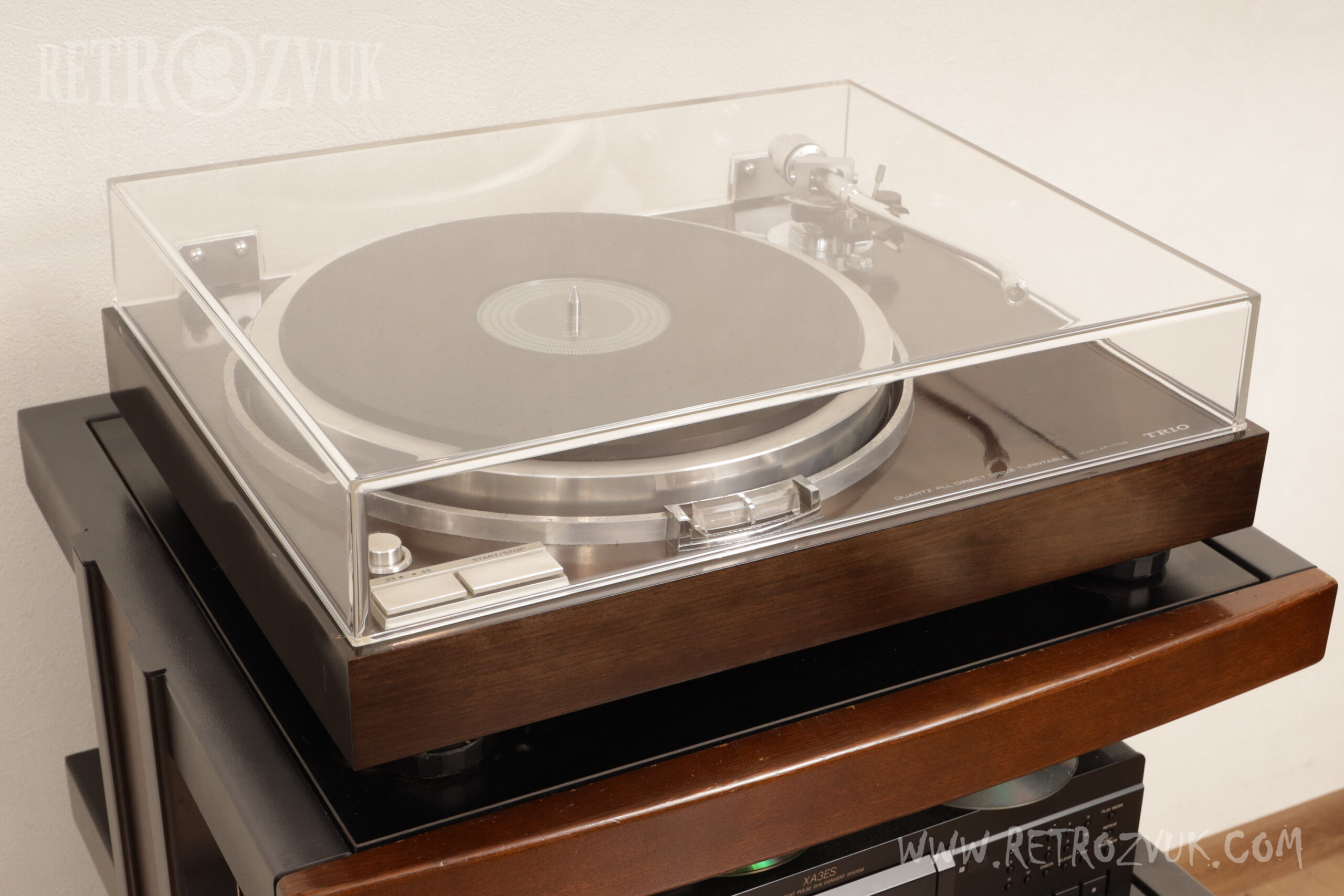

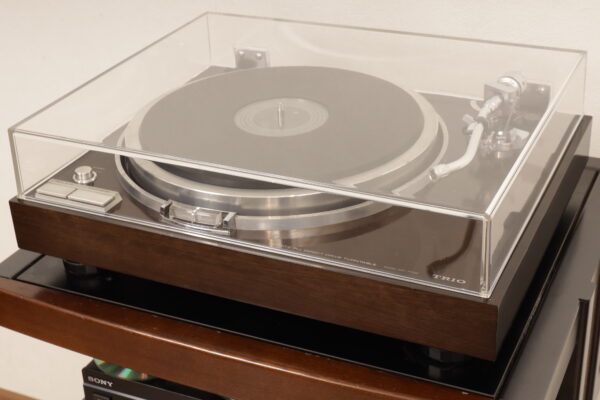

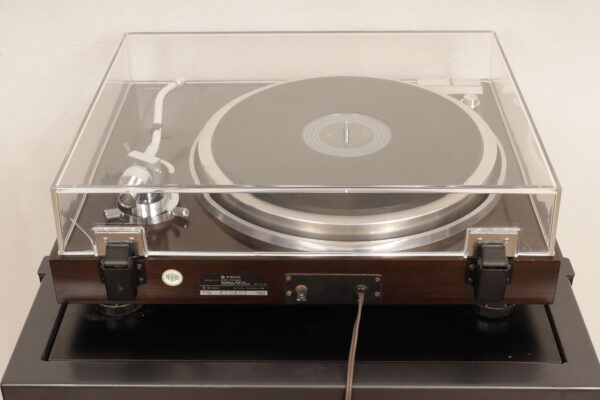

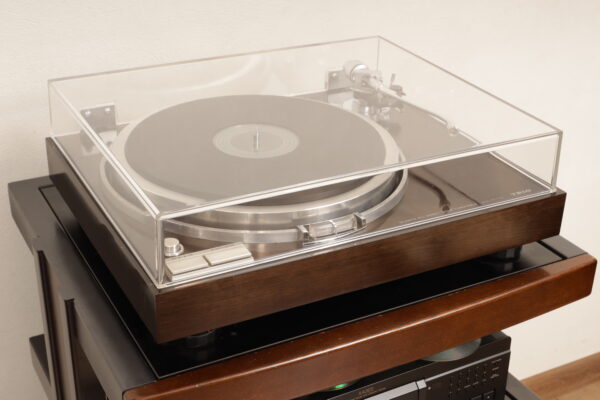

TRIO KP-7700
Quartz PLL DD Turntable
Цена при выпуске: 80 000 иен (1977 год)
Проигрыватель виниловых пластинок от компании Trio (ныне Kenwood), выпущенный в 1977 году. Развитие модели KP-7300 (1976 г.) с массивным маховиком, где инерционный момент платформы обеспечивал плавное вращение. В KP-7700 добавлен кварцевый генератор для прецизионного контроля скорости.
Маховик: литой алюминиевый диск весом 2.6 кг с расчетным моментом инерции 550 кг·см².
Комбинация «Inertial Lock» (инерционная стабилизация) и кварцевого PLL:
Кварц подавляет низкочастотные помехи и временной дрейф.
Инерция компенсирует случайные механические нагрузки.
Центральная ось: сверхмассивный вал диаметром 10 мм, интегрированный с ротором двигателя.
20-полюсный DC-мотор с пусковым моментом 1.5 кг·см.
Quartz PLL с двойной интеграцией:
180-слотовый 3-слойный механический энкодер.
Линейный Speed-Voltage преобразователь для быстрого отклика на нагрузку.

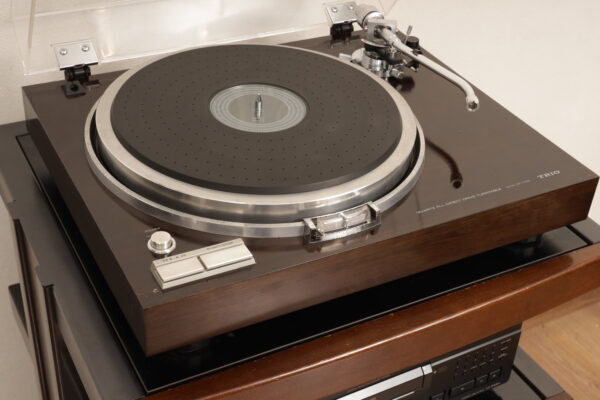

Платформа:
Основание из МС-материала (4 кг, асбесто-цементный композит) для подавления резонансов.
Виброизоляция по принципу резонатора Гельмгольца (перфорация на поверхности платформы).
Подвеска:
Демпферы с раздельной жесткостью (вертикальная — мягкая, горизонтальная — жесткая).
Разделение масс с упругим coupling:
Подавление резонансов корпуса (arm resonance) и пластинки (primary partition resonance) за счет их противофазы.
Разработан совместно с NHK Technical Research Institute.
Головка: магниевый картридж (11 г).
Кабель: плоский Pentaflex с низкой емкостью и индуктивностью.
Цифровые переключатели скорости/старт-стоп на триггерных схемах.
Электронный тормоз с бесшумным срабатыванием.
Индикаторы:
Quartz Lock (активация при синхронизации).
Power (отдельный выключатель).
KP-7700 — этапный проигрыватель, объединивший инерционную стабилизацию и кварцевый контроль. Прямой предшественник легендарной KP-1100.
Технические характеристики (из каталога):
Скорости: 33⅓, 45 об/мин (кварцевая стабилизация).
Декларируемый wow & flutter: <0.025% (кварц).
Габариты: 470×170×390 мм, Вес: 18.5 кг.
| KP-7700 (PM-700) | KP-7600 (PM-500) | |
| Привод | Прямой привод | Прямой привод |
| Тип двигателя | 20-полюсный 30-слотовый DC мотор с кварцевой PLL стабилизацией | 20-полюсный 30-слотовый DC мотор |
| Пусковой момент | 1.5 кг·см и более | 1.3 кг·см и более |
| Поворотный стол | 330 мм/2.6 кг, литой алюминиевый сплав | 330 мм/2.6 кг, литой алюминиевый сплав |
| Момент инерции | 550 кг·см2 (с резиновым ковриком) | 550 кг·см2 (с резиновым ковриком) |
| Скорости вращения | 33⅓, 45 об/мин | 33⅓, 45 об/мин |
| Wow & flutter | 0.022% (WRMS) или менее | 0.025% (WRMS) или менее |
| Соотношение сигнал/шум | 62 дБ (JIS), 74 дБ (DIN-B) | 62 дБ (JIS), 74 дБ (DIN-B) |
| Характеристики при нагрузке (400 Гц, 33⅓ об/мин, 20 кг·см) | 0.00030% или менее | 0.00030% или менее |
| Характеристики при нагрузке (1000 Гц, 33⅓ об/мин, 20 кг·см) | 0.00015% или менее | 0.00015% или менее |
| Время запуска | 1.8 сек | 2.2 сек |
| Отклонение скорости | ±0.002% или менее | |
| Временной дрейф | 0.0002%/ч или менее | |
| Температурный дрейф | 0.00002%/°C или менее | |
| Зависимость от напряжения | 0% (±10 В) |
