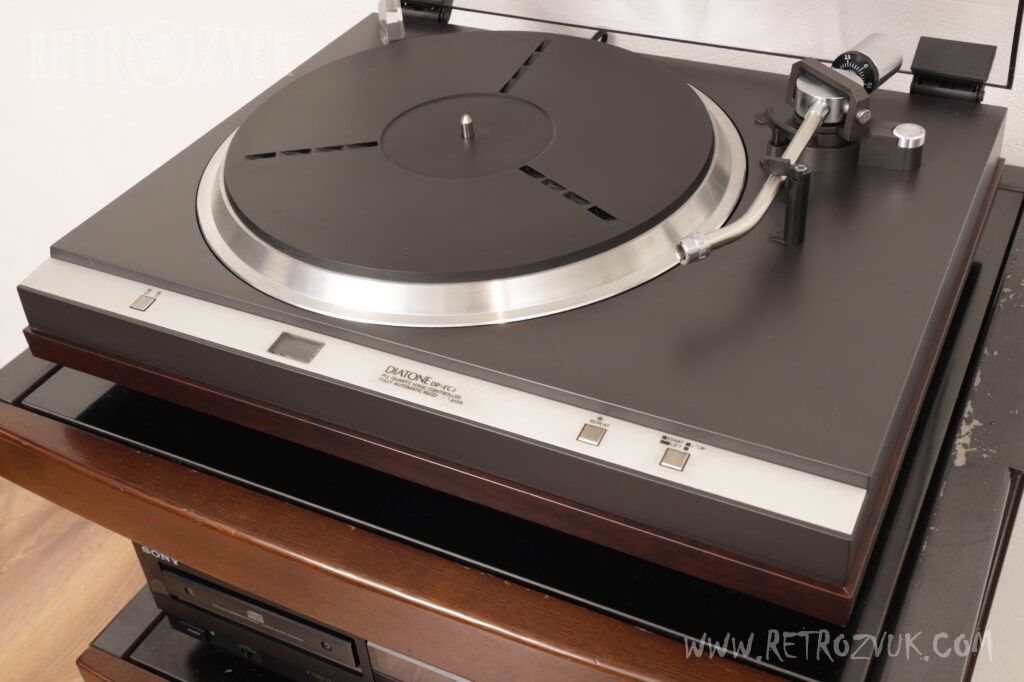

Diatone DP-EC3

Год выпуска 1978

EC (электронно управляемый) полностью автоматический проигрыватель, разработанный на основе технологий DP-EC1mkII.

В секции тонарма используется противорезонансный фильтр, встроенный в противовес. Эта система предотвращения резонанса подавляет резонанс в диапазоне 30Гц–80Гц, улучшая разрешение низких частот. В качестве трубки тонарма используется нержавеющая сталь, что в сочетании с противовесом, включающим демпфер, практически устраняет деформацию трубки.

Для привода тонарма применяются два отдельных специализированных мотора: один для горизонтального движения, другой для вертикального. Сила, воздействующая на тонарм в направлении кручения и натяжения, устраняется расширенным диапазоном движения опоры и подшипниками радиального шарика, что устраняет люфт и подавляет резонанс.

Тонарм оснащен магниевым сплавом, обеспечивающим низкий уровень общей DC сопротивления от головки звукоснимателя до выходного кабеля, что улучшает качество звука.

Автоматическое обнаружение размера пластинки осуществляется с помощью оптической системы, которая не контактирует с пластинкой. Свет, отраженный рефлектором, направляется на соответствующий сенсор, и его сигнал изменяется в зависимости от размера пластинки. Этот сигнал передается на логическую схему, которая определяет размер пластинки и автоматически устанавливает позицию опускания и окончания воспроизведения. В DP-EC3 скорость вращения устанавливается вручную.

DP-EC3 оснащен системой, которая постоянно бесконтактно отслеживает состояние лифта тонарма и его горизонтальное положение, обеспечивая автоматическое воспроизведение с любого положения. Также, ручное управление возможно без переключения режимов авто/ручное, если тонарм не движется автоматически.

Система Quick Response позволяет мгновенно перейти к следующему действию при нажатии кнопки, даже если тонарм находится в процессе подъема или опускания.

Контроль вращения поворотного стола осуществляется по системе кварцевого PLL, которая регулирует скорость вращения двигателя с высокой точностью. Мотор обладает пусковым моментом 1.2 кг·см и представляет собой 4-фазный 12-полюсный кварцевый PLL-DC серводвигатель.

Поворотный стол имеет внешний диаметр 333мм, вес 1.8кг и момент инерции 353г·см². Электронный стробоскоп использует частоту кварцевого генератора для создания сигналов с шириной импульса 1/1000 секунды, управляя зеленым светодиодом.

Все кнопки управления расположены на передней панели, что позволяет управлять устройством при закрытой пылезащитной крышке.

Корпус выполнен в тройной конструкции, включающей литой каркас, деревянную раму и материал резинамик, что снижает вибрации. Встроенная система подавления шума и защита иглы предотвращают опускание тонарма, если на поворотном столе нет пластинки.
