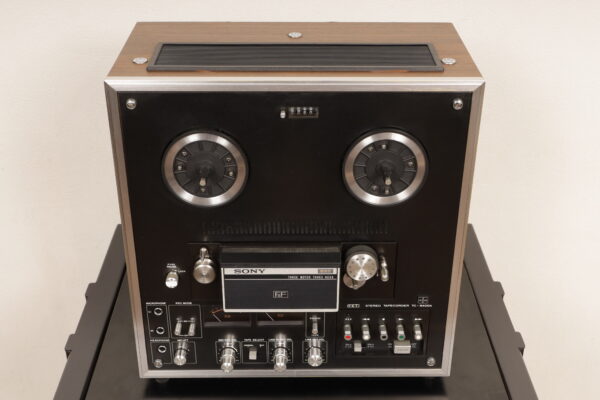

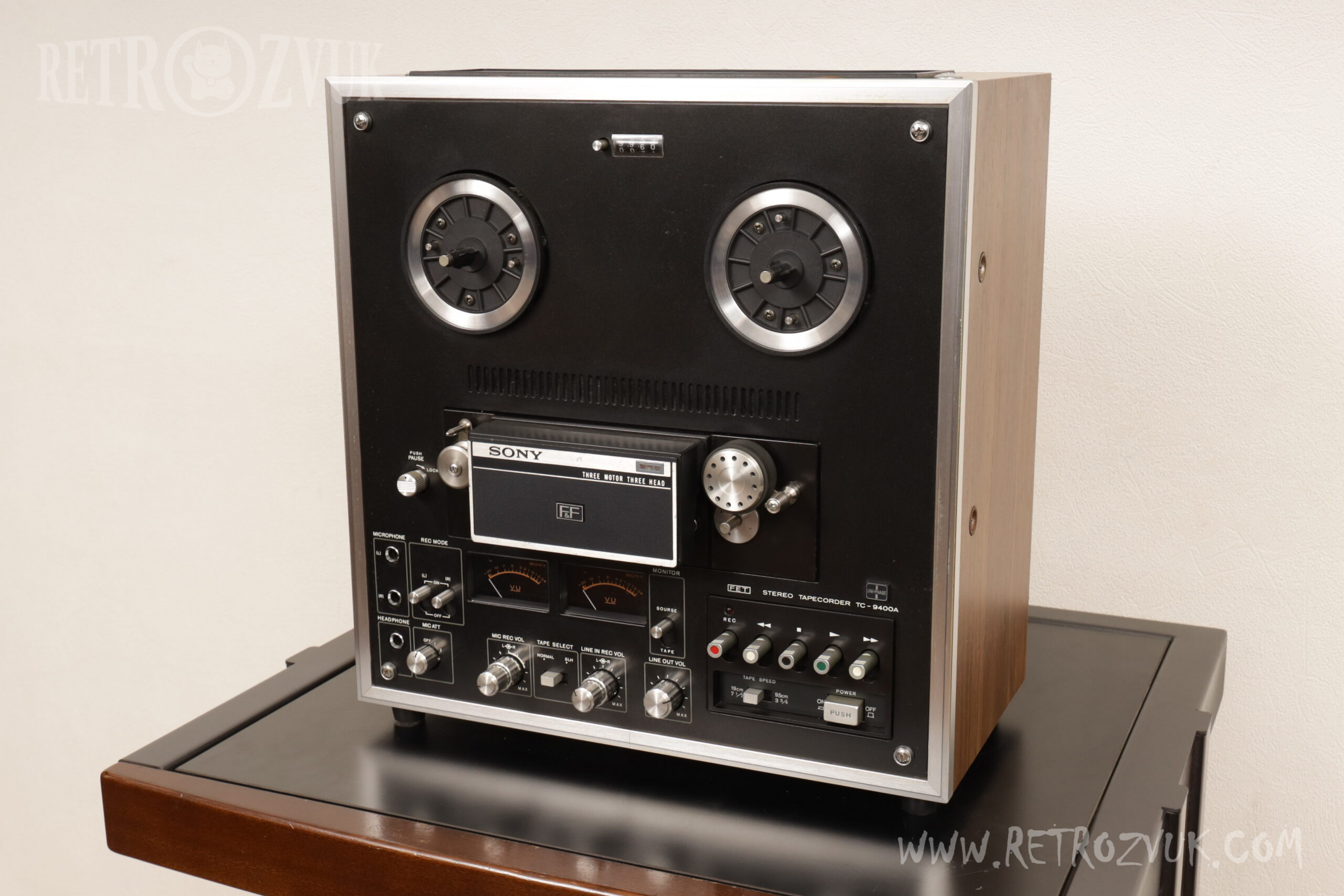

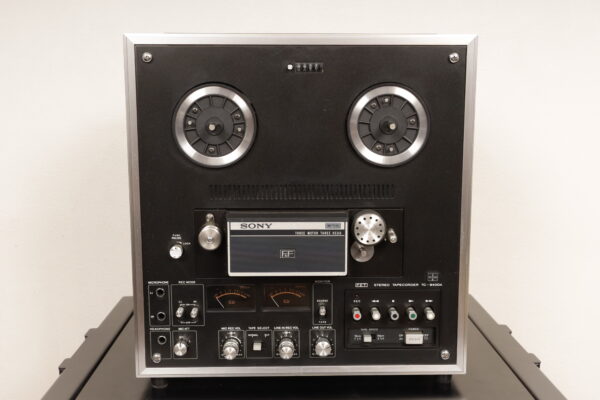

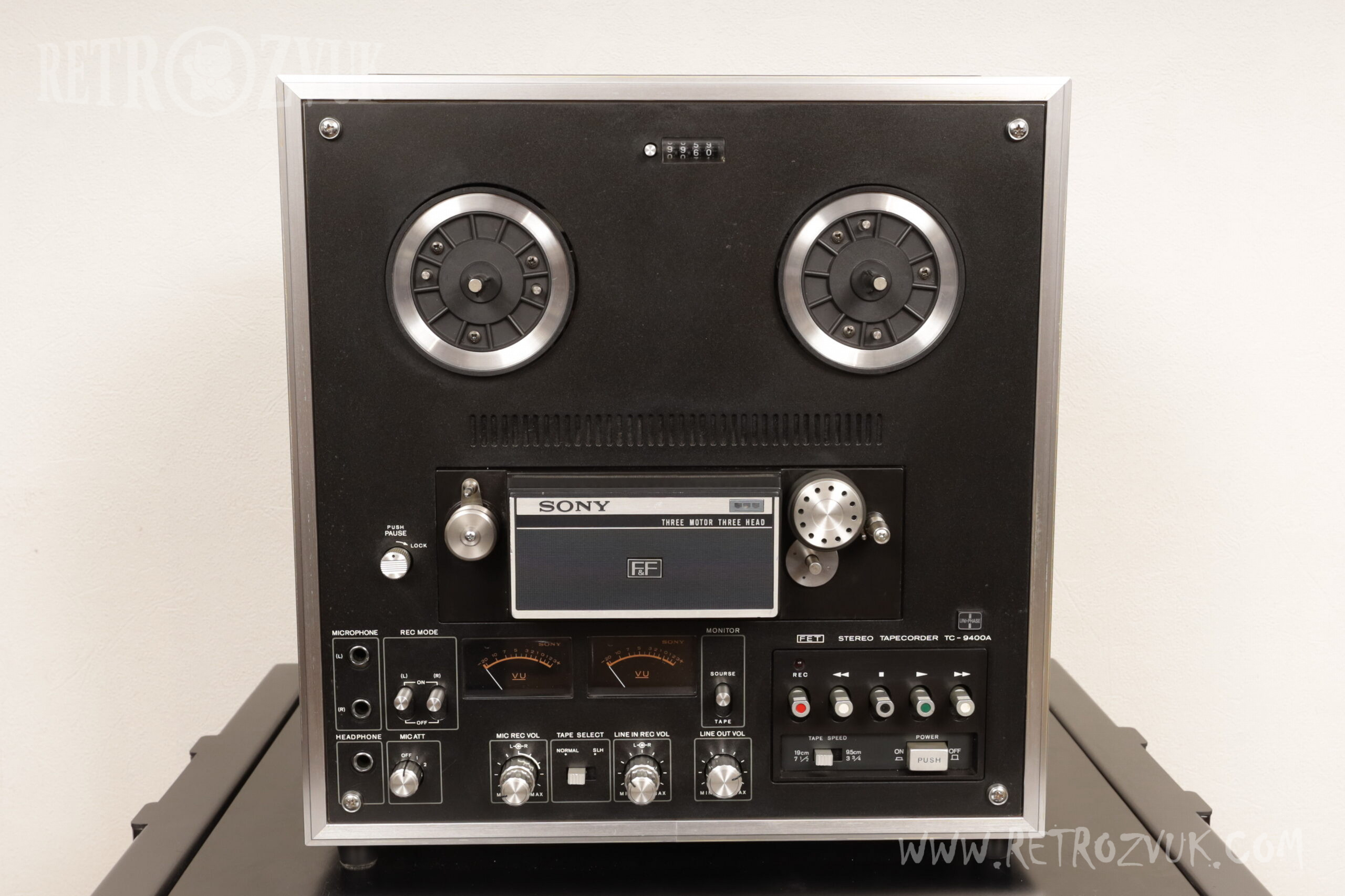

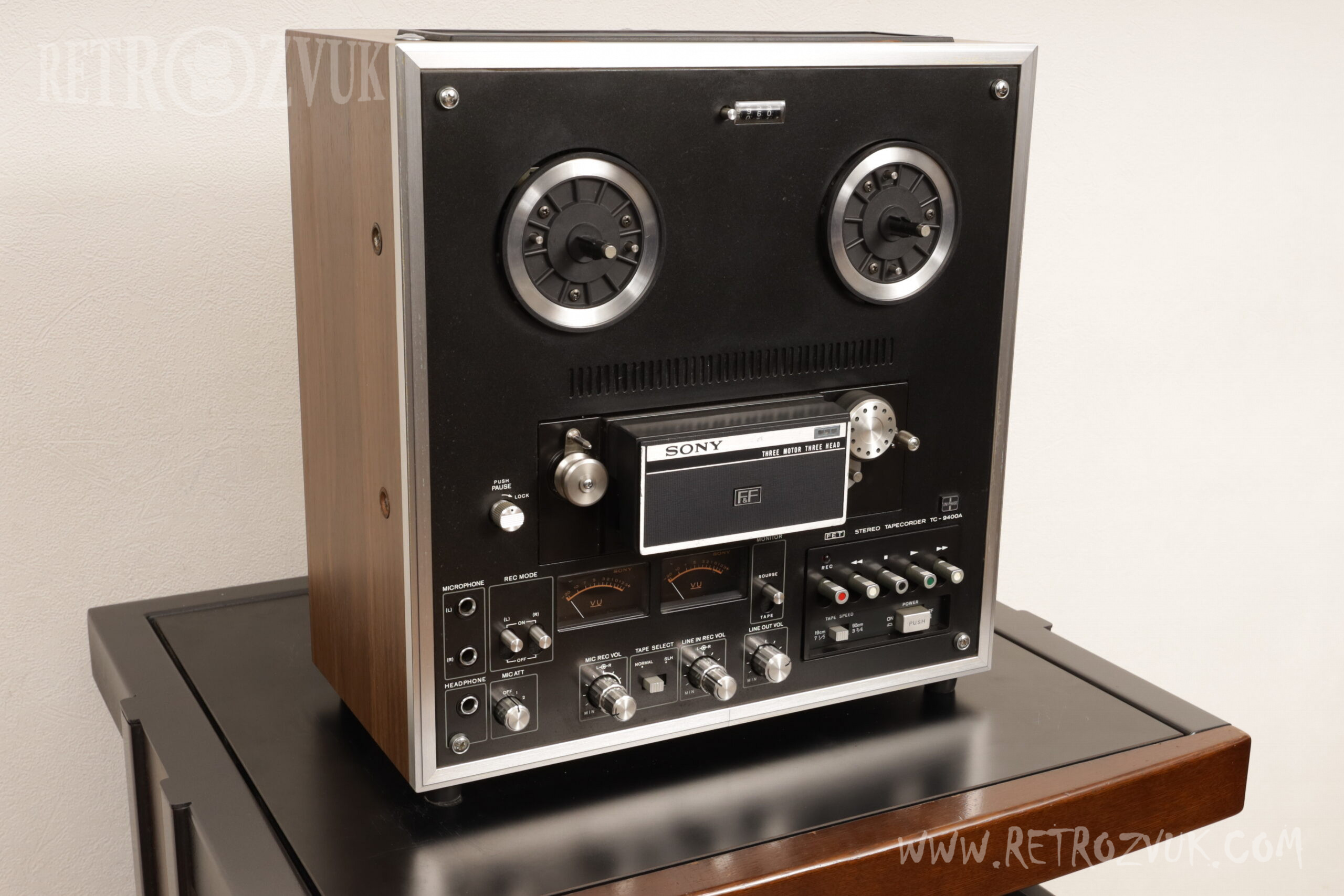

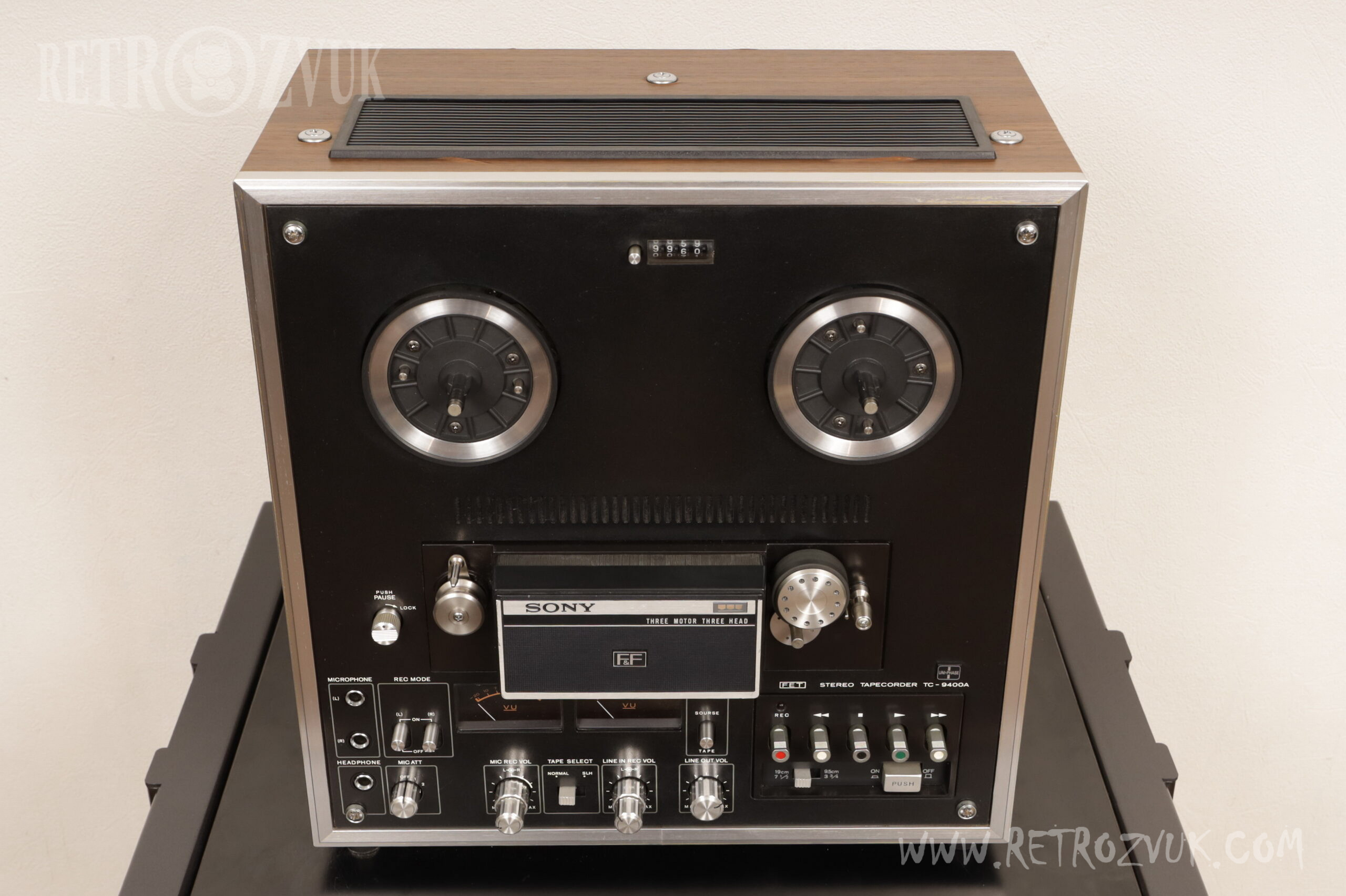

SONY TC-9400a

SONY TC-9400A – 86 800 (примерно 1972 год)

Описание

Стереомагнитофон с магнитной головкой типа F&F и механизмом работы по таймеру.

Конструктивные особенности

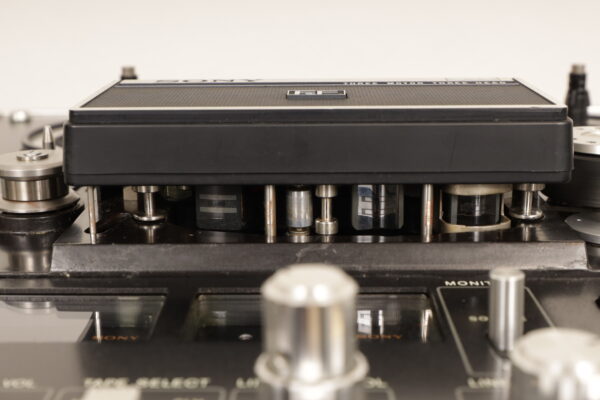

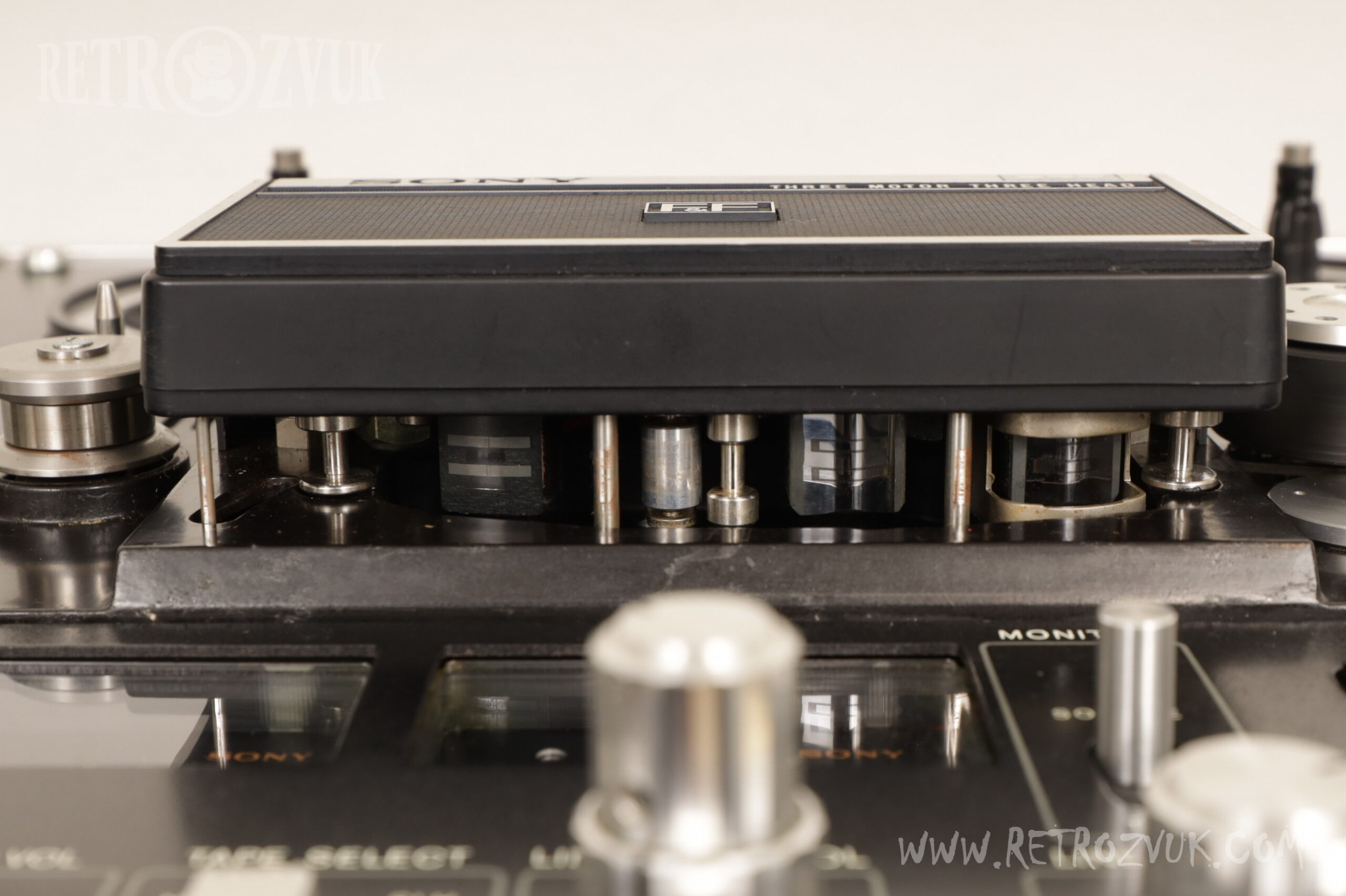

• Магнитная головка F&F (феррит-феррит): В данной головке феррит используется не только для сердечника, но и для защитных элементов (гардов). Это обеспечивает примерно в 200 раз более высокую износостойкость по сравнению с обычными головками. Кроме того, передняя поверхность головки отполирована до зеркального состояния, что обеспечивает безупречную геометрию рабочего зазора и идеально гладкую и равномерную поверхность контакта с лентой.

• Приводной двигатель: Используется 2-скоростной синхронный двигатель повышенной точности (от 4 до 8 полюсов). Этот двигатель производился на специализированном заводе Sony с соблюдением строжайшего контроля динамической балансировки ротора и округленности вала.

• Стабильность транспорта: Ключевые компоненты — головка, капстан, направляющие ролики и направляющие ленты — жестко закреплены на литой центральной панели (DCB), что снижает вибрации и обеспечивает постоянную высокую точность работы.

• Обслуживание: Лицевая панель легко снимается после откручивания всего 4 винтов, обеспечивая простой доступ для регулировки механической части. Также доступна регулировка усиления, эквалайзера и подмагничивания (bias) усилителя записи, а также эквалайзера (для скоростей 19 см/с и 9.5 см/с), частоты среза (trap) и калибровки индикаторов усилителя воспроизведения.

• Электроника:

  • Для подавления щелчков (click noise) в схему питания введена стабилизирующая цепь на стабилитронах и транзисторах, а также учтены характеристики запуска и остановки генератора подмагничивания.

  • На входном каскаде усилителя воспроизведения установлен полевой транзистор (FET), что способствует снижению искажений в высокочастотной области.

  • Встроена схема стабилизированного источника питания для предотвращения щелчков при записи/воспроизведении и обеспечения стабильной работы всех усилителей.

  • Повышенный нагрев сведен к минимуму за счет специального использования соленоида, эффективного теплоотвода двигателя бобин и низкого энергопотребления.

• Подавление вибраций: Установлен специальный демпфирующий ролик, поглощающий малейшие вибрации ленты в блоке головок. Это устраняет модуляционные шумы и улучшает отношение сигнал/шум.

Функциональность

• Селектор типа ленты для получения характеристик SLH.

• Индикатор уровня сигнала (VU-метр).

• Разработана и применена система фиксации бобин (reel lock), которая исключает использование колпачков для бобин и надежно удерживает катушку.

• Вход для микрофона с аттенюатором и 3-ступенчатым переключателем (0 дБ / -15 дБ / -30 дБ).

• Используется спаренный регулятор уровня (double volume), позволяющий одной рукой регулировать разный уровень для левого и правого каналов.

• Механизм фиксации направляющих роликов для удобной заправки ленты.

• 4-разрядный счетчик ленты.

• Кнопка паузы с функцией фиксации.

• Система автовыключения, которая автоматически останавливает механизм по окончании ленты.

• При использовании отдельного таймера появляется возможность записи в отсутствие (например, трансляций) и использования магнитофона в качестве «звонка будильника» с записью.
