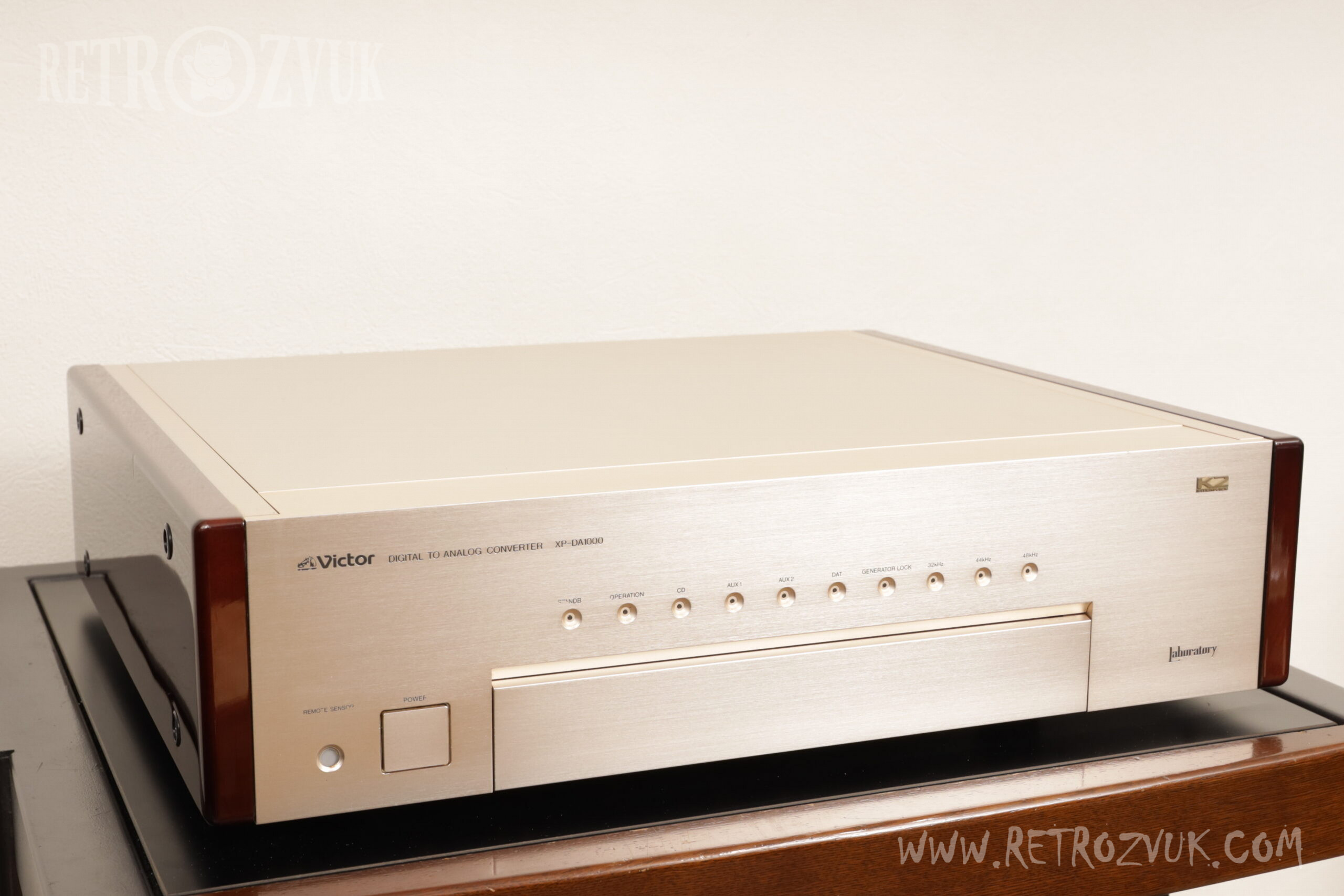

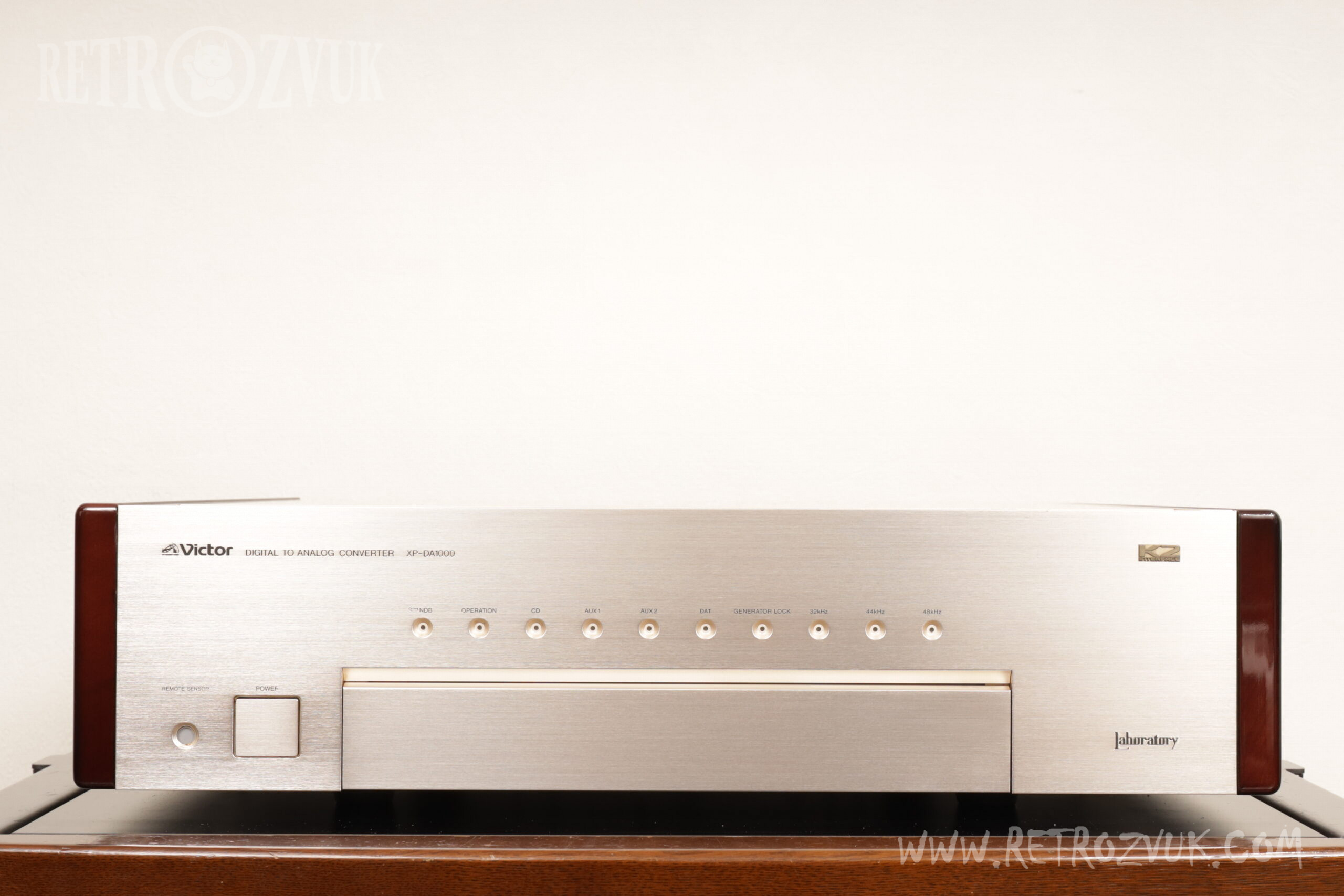

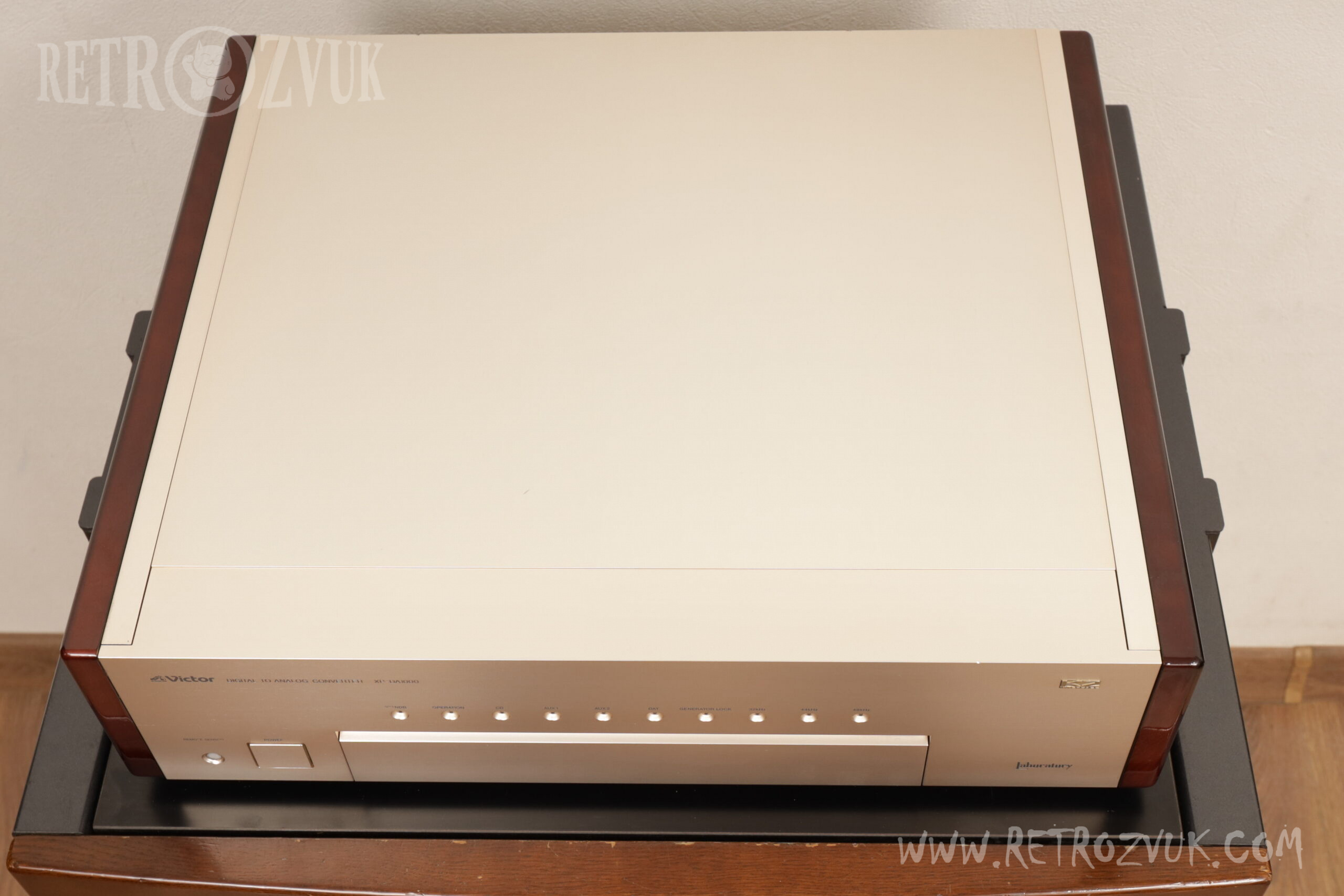

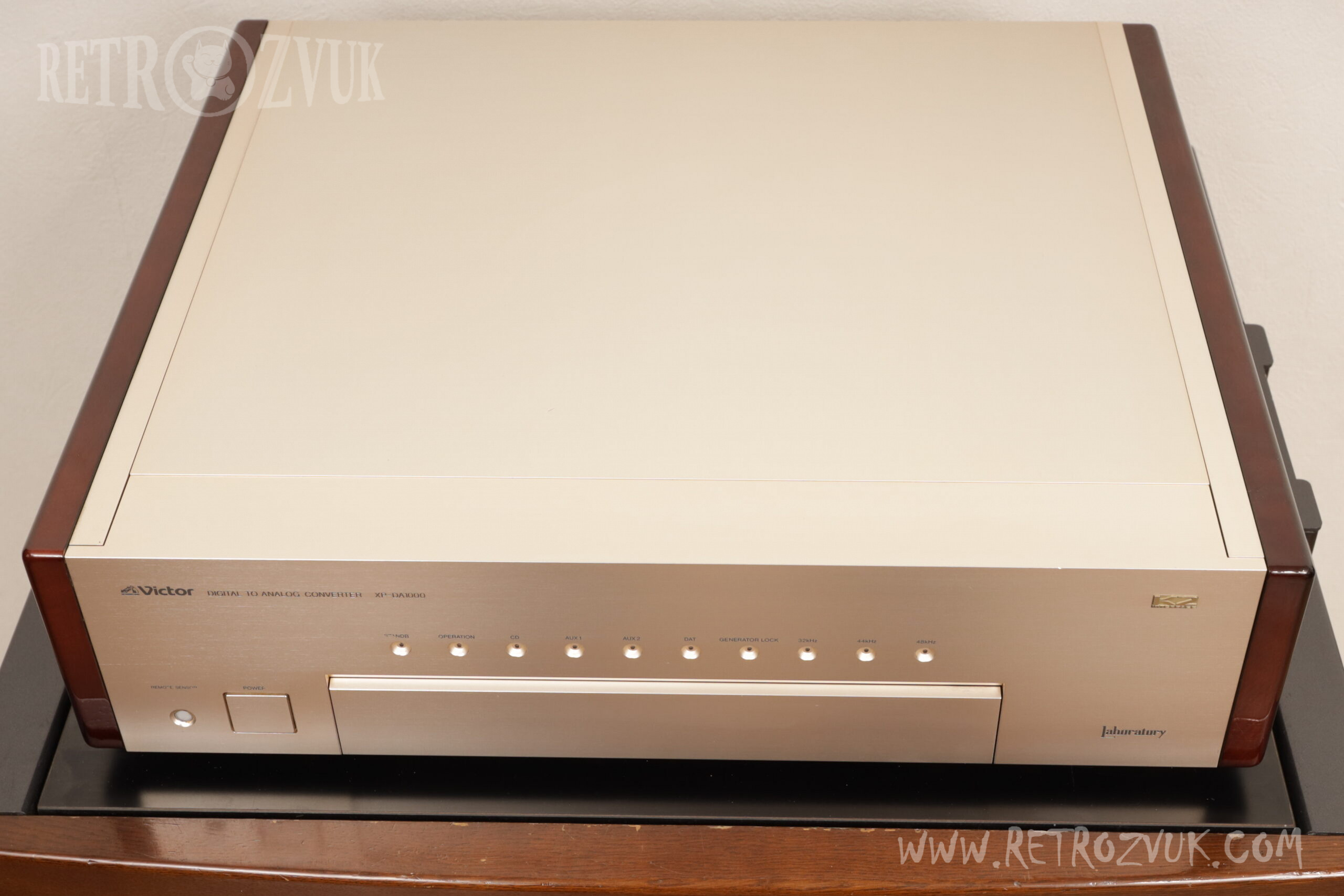

VICTOR XP-DA1000a

Цифро-аналоговый преобразователь из серии Laboratory Ratory.

Оснащен оригинальным интерфейсом K2 от Victor.
Интерфейс K2 — это схема, которая учитывает тот факт, что внекодовые компоненты, такие как джиттер и пульсации, оказывают большое влияние на качество звука. Он разработан для устранения этих внекодовых компонентов непосредственно перед ЦАП.
Принцип работы этой схемы заключается в следующем: сначала с помощью высокоскоростного переключения полупроводников из волновой формы входного цифрового сигнала выделяется только кодовая информация. Затем на основе этой информации в другом блоке формируется новая цифровая волновая форма. Благодаря этой схеме передача волновой формы посредством электрического сигнала преобразуется в передачу кода, и некодовый компонент, содержавшийся до прохождения через интерфейс K2, электрически отсекается.

XP-DA1000 извлекает тактовый сигнал из входного цифрового сигнала и управляет схемой интерфейса K2, генерируя стабильный главный тактовый сигнал на основе тактового сигнала, обнаруженного во входном цифровом сигнале, и используя схему ФАПЧ с исключительно высокой точностью колебаний. Это позволяет обеспечить чрезвычайно точное обнаружение кода. Кроме того, он оснащен терминалом синхронизации, который подает высокоточный главный тактовый сигнал. При совместном использовании с CD-плеером, поддерживающим генераторную синхронизацию (Genlock), считывание цифрового сигнала на плеере может управляться главным тактовым сигналом XP-DA1000 без использования схемы генерации тактового сигнала на стороне плеера.
Эта полная синхронизация позволяет интерфейсу K2 работать идеально.

Хотя кодовые данные передаются в цифровом виде, временные данные, управляющие синхронизацией кода, передаются аналоговым способом. Если эти два сигнала передаются как входной цифровой сигнал по одной линии, может возникнуть интерференция между цифровой и аналоговой составляющими.
Чтобы решить эту проблему, в XP-DA1000 используется метод разделения входного цифрового сигнала на кодовые данные и временные данные и передачи их на интерфейс K2 по двум оптоволоконным кабелям.
Кроме того, оптоволоконный кабель укладывается по спирали для ослабления мод отражения высокого порядка и устранения временной задержки передаваемых сигналов.

В ЦАП используется полнотактный 20-битный комбинированный 4-ЦАП (8 fs).
В XP-DA1000 качество повышается за счет ортодоксального метода суммирования токов, в котором младшие биты, трудные для обеспечения точности, выполнены по дискретной технологии. Кроме того, полнотактный 20-битный режим реализуется при одновременном теоретическом устранении искажений перехода через ноль с помощью четырех комбинированных ЦАП, в которых каналы L и R выполнены независимо. Более того, для обеспечения всегда корректной работы всех битов применяется ручной труд. Подстройка битов тщательно выполняется вручную, один за другим, благодаря чему достигается высокое разрешение полнотактного 20-битного режима в реальной работе, а шум квантования максимально снижен.

На выходе ЦАП используется метод передачи тока с превосходным отношением сигнал/шум. Преобразователь ток/напряжение (I/V) относится к сверхскоростному типу, и его рабочая точка тщательно регулируется для поддержания высоких характеристик без отклонений.
Кроме того, в конвертерном усилителе используется высокоскоростная усилительная схема, обеспечивающая такой же уровень выходного сигнала и запаса, как у 10-ваттного усилителя мощности, для повышения стабильности.

В сигнальных линиях используется бескислородная медь PCOCCC.

Внутренняя структура выполнена по 8-блочной схеме и представляет собой экранирующую конструкцию уровня связного оборудования для строгого противодействия помехам, воздействующим на чувствительные аналоговые части.
Плата цифрового ввода/вывода, блок цифровой обработки сигналов интерфейса K2 и блок аналоговой обработки сигналов, цифровой фильтр, ЦАП и три блока источника питания конструктивно разделены и четко изолированы.
Кроме того, каждая схема экранирована корпусом с покрытием из чистого серебра для полного устранения утечек цифровых шумов и помех от источников питания.

Для устранения неблагоприятных воздействий, вызванных вибрацией, каждый блок имеет независимую структуру защиты от вибрации и демпфирования.
Все цифровые схемы, схемы интерфейса K2 и аналоговые схемы установлены плавающим способом с использованием специальных вибродемпфирующих материалов для устранения ухудшения качества звука из-за вибрации и звукового давления.
Кроме того, блок питания, где сам трансформатор является источником вибрации, проработан особенно тщательно. Трансформатор прижат жесткой конструкцией и также установлен плавающим способом.

Блок питания состоит из трех полностью независимых источников.
Энкодер, декодер входного сигнала и аналоговая секция питаются от отдельных выделенных источников, при этом каждая секция оснащена независимым трансформатором. Это обеспечивает стабильное питание и исключает влияние внекодовых компонентов, проникающих в аналоговую часть через цепи питания.

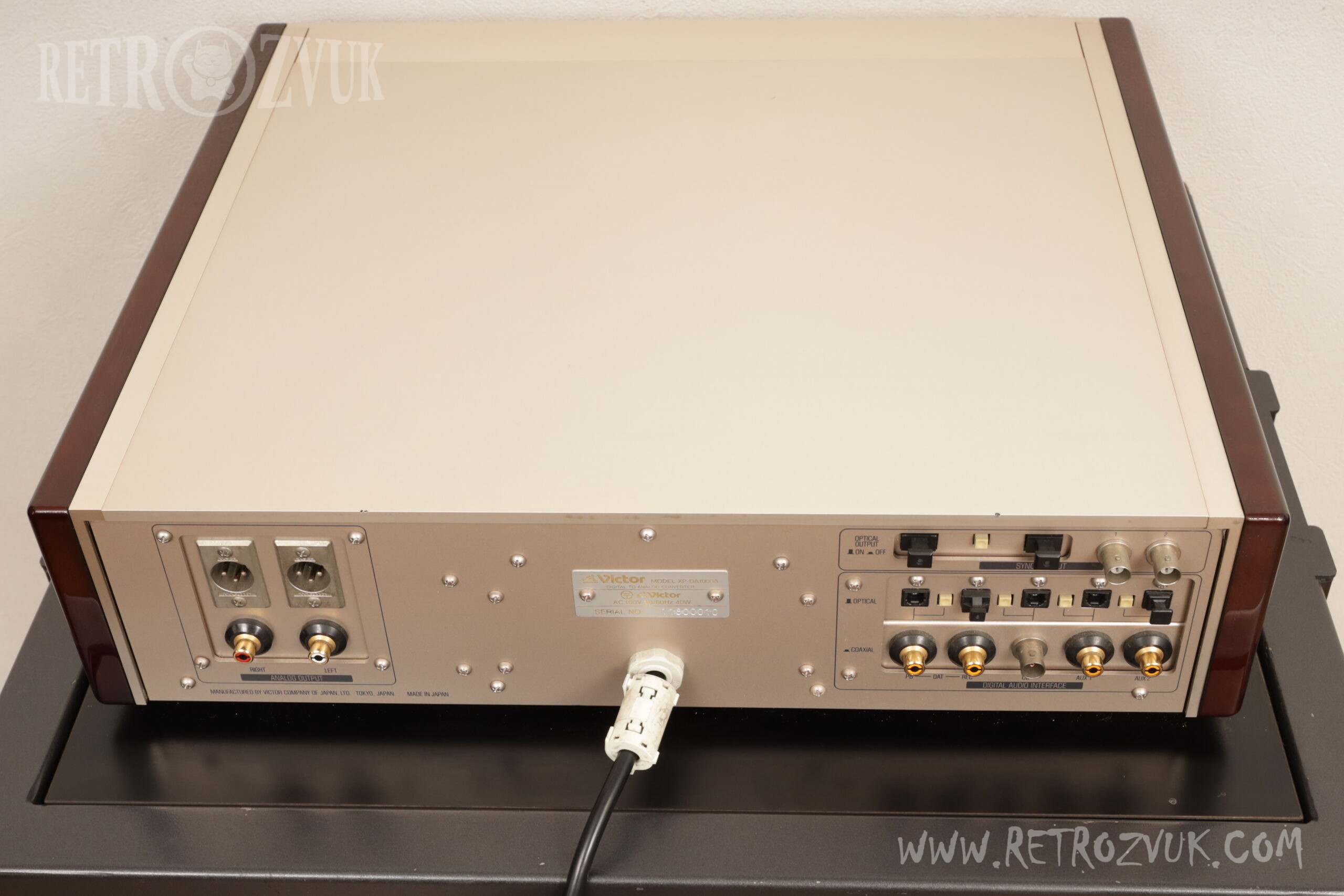

Предусмотрены три типа генераторов главного тактового сигнала для частот 32 кГц, 44 кГц и 48 кГц, чтобы их можно было использовать с источниками различной частоты дискретизации. Как следствие, увеличено также количество входных/выходных терминалов.
