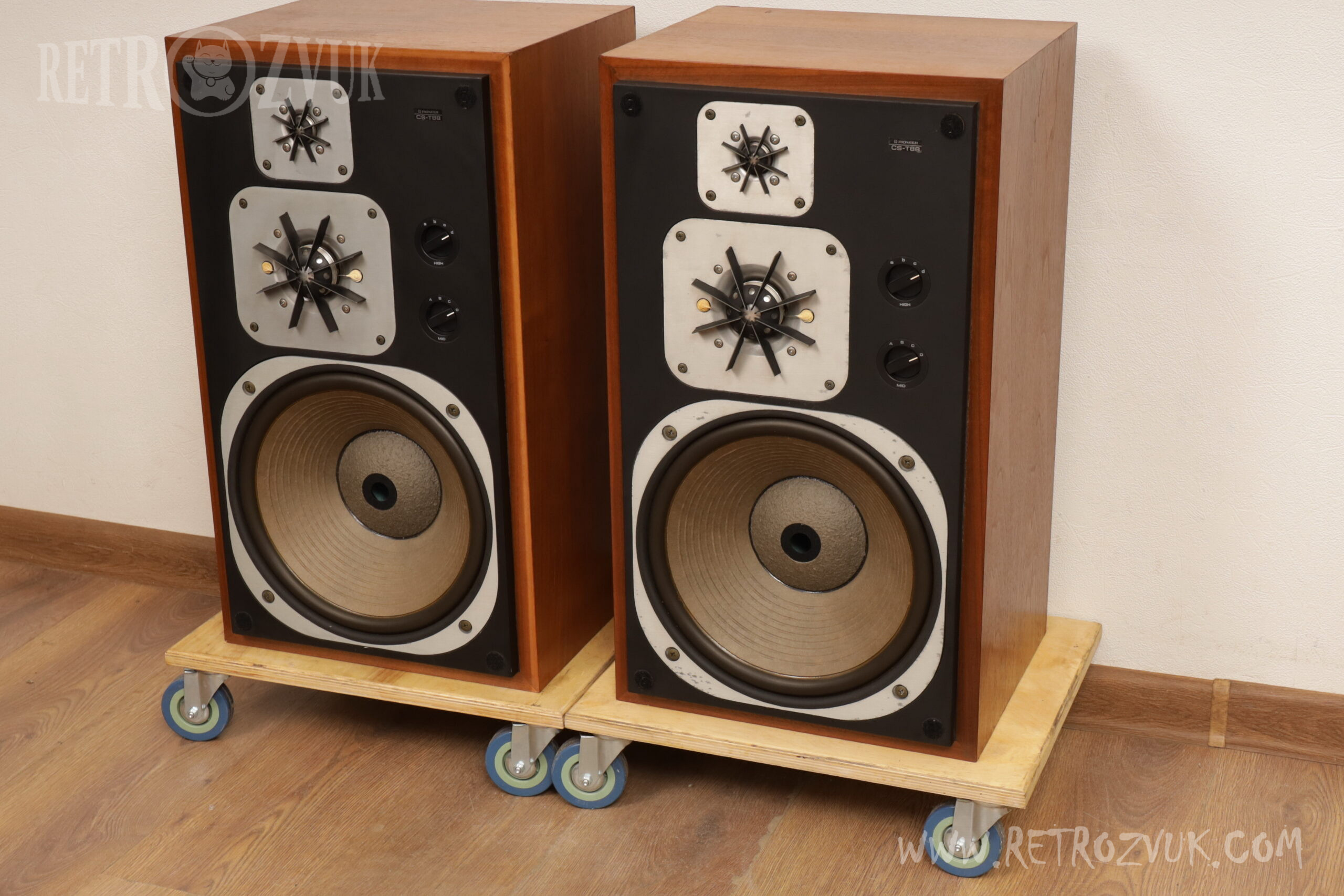

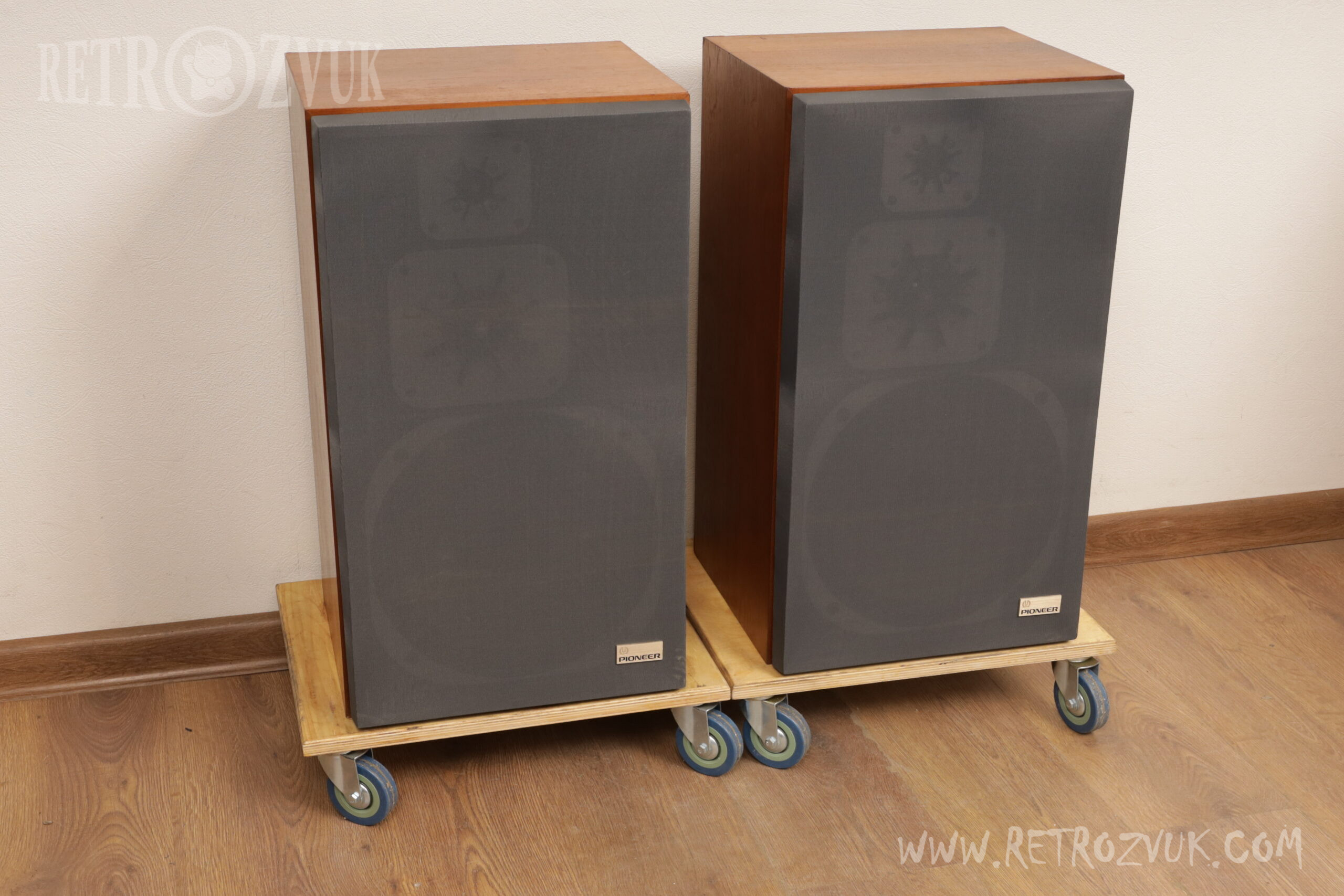

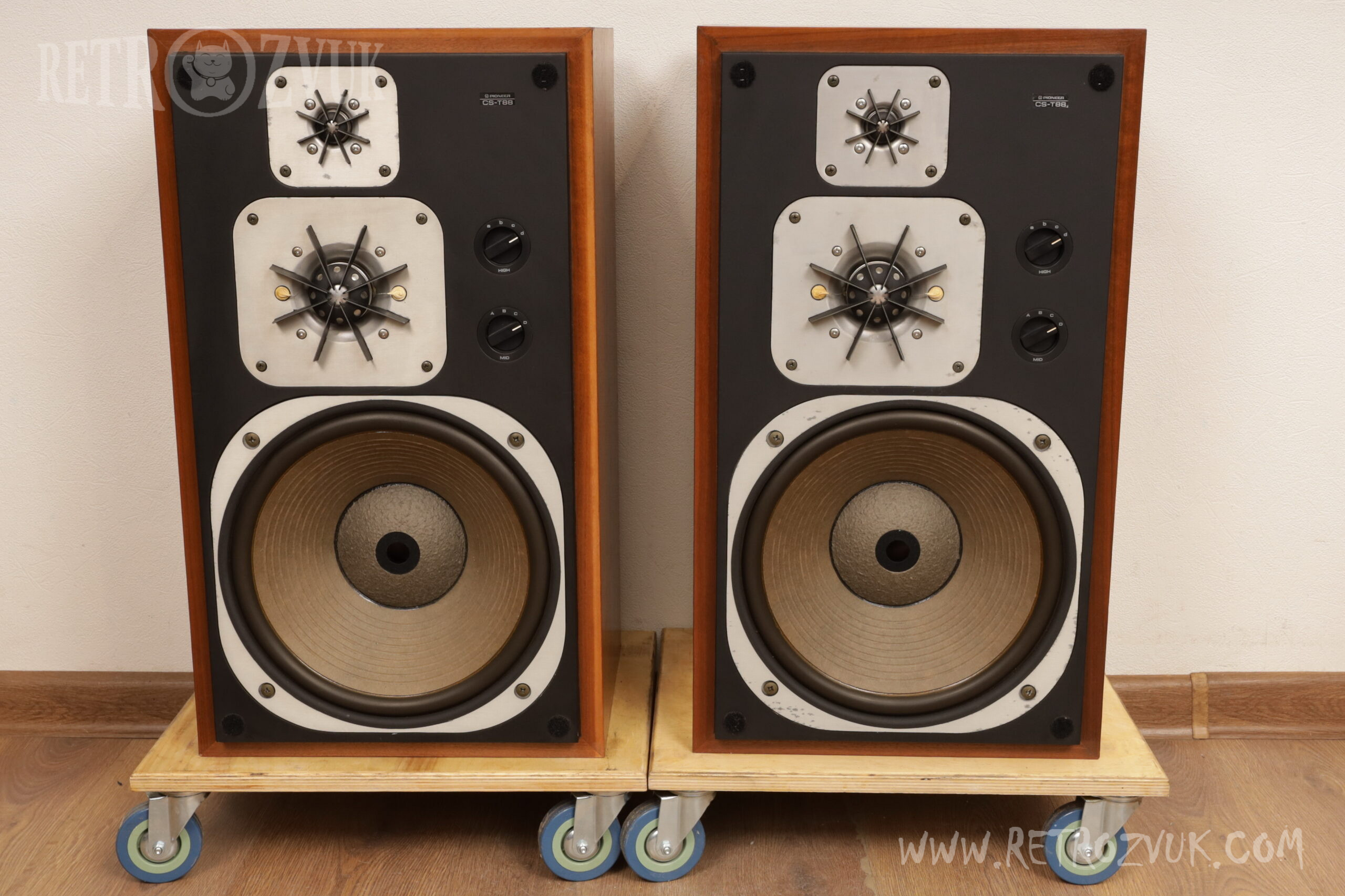

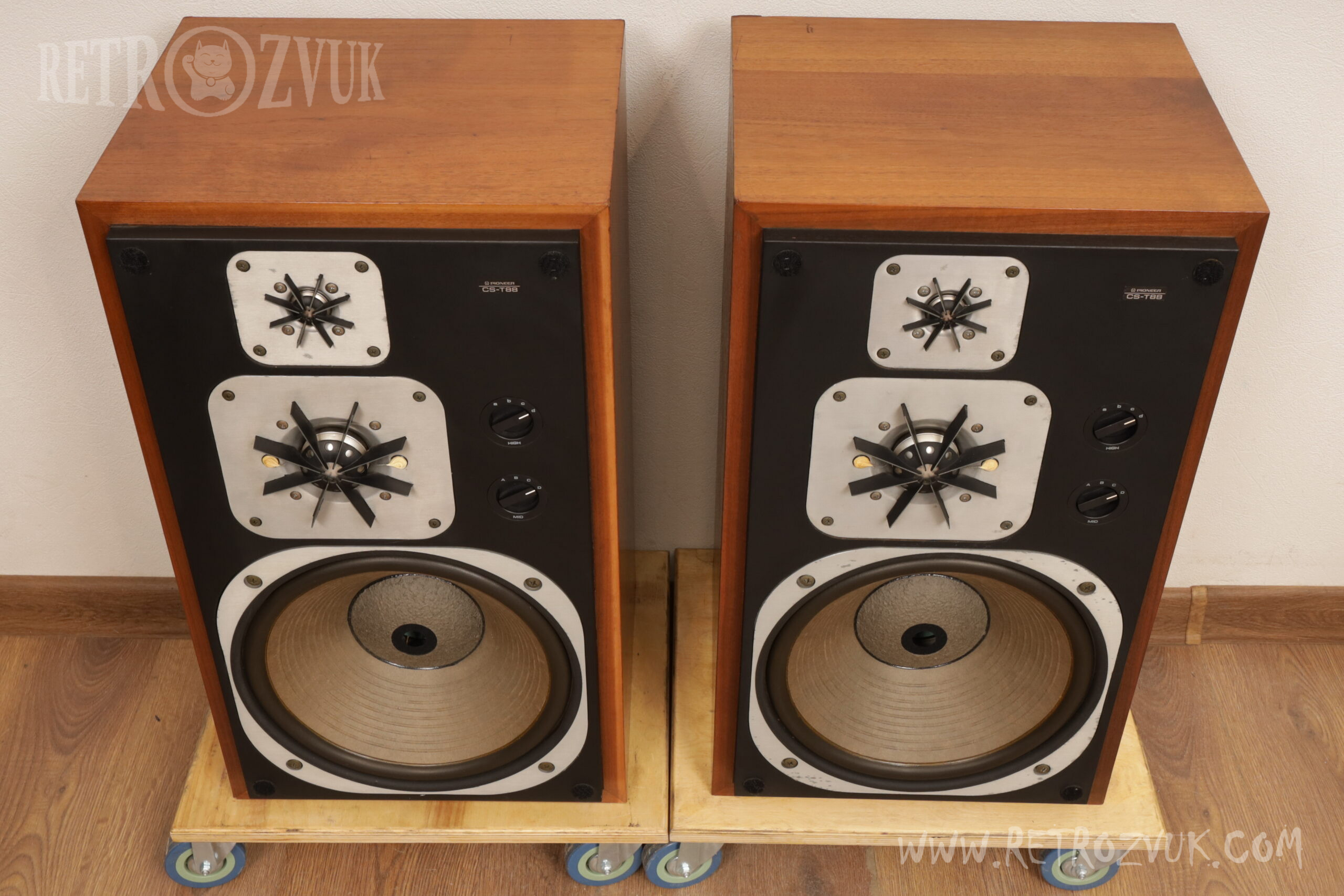

Pioneer CS-T88

Pioneer CS-T88 – (примерно 1977 г.)

Описание

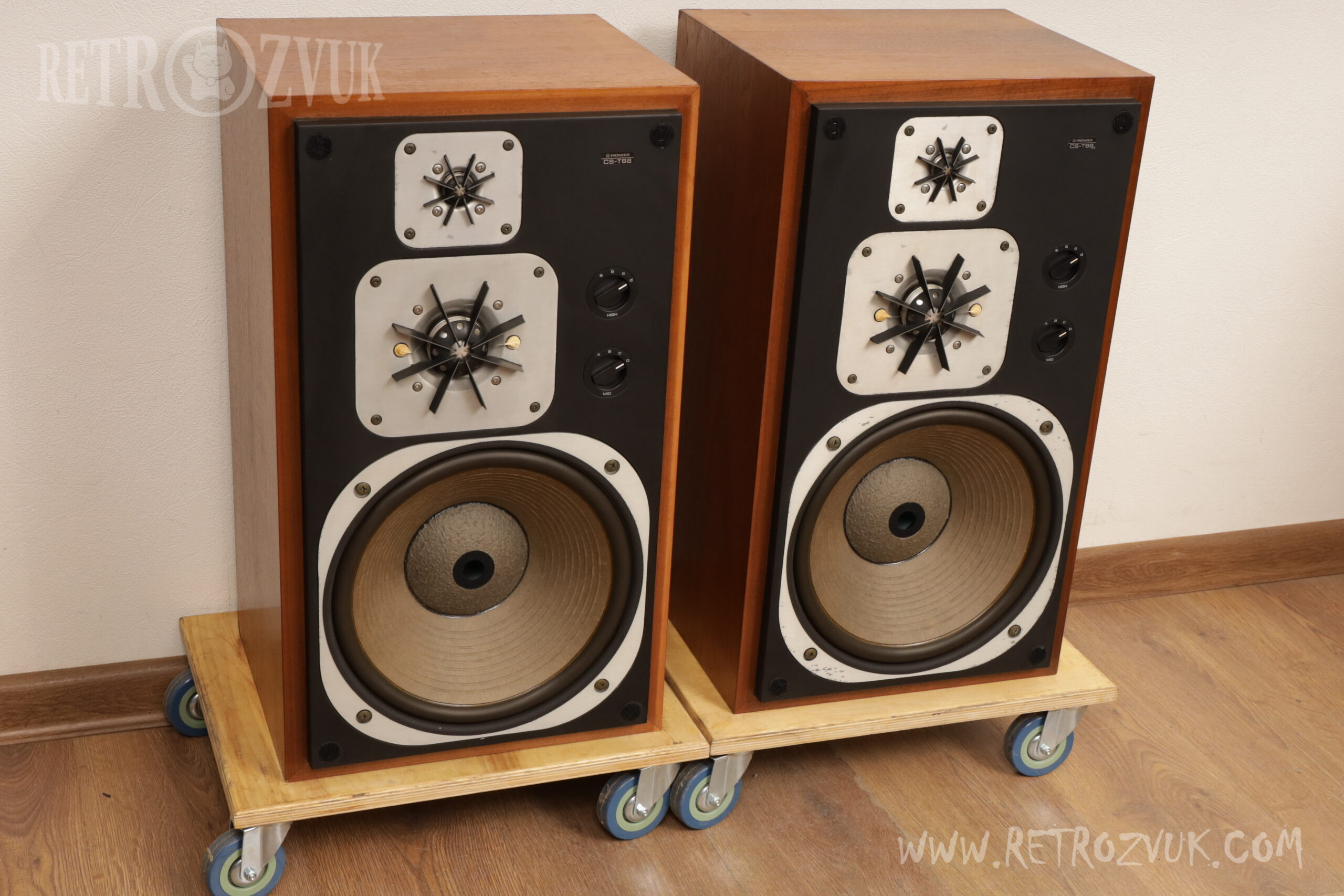

3-полосная акустическая система.

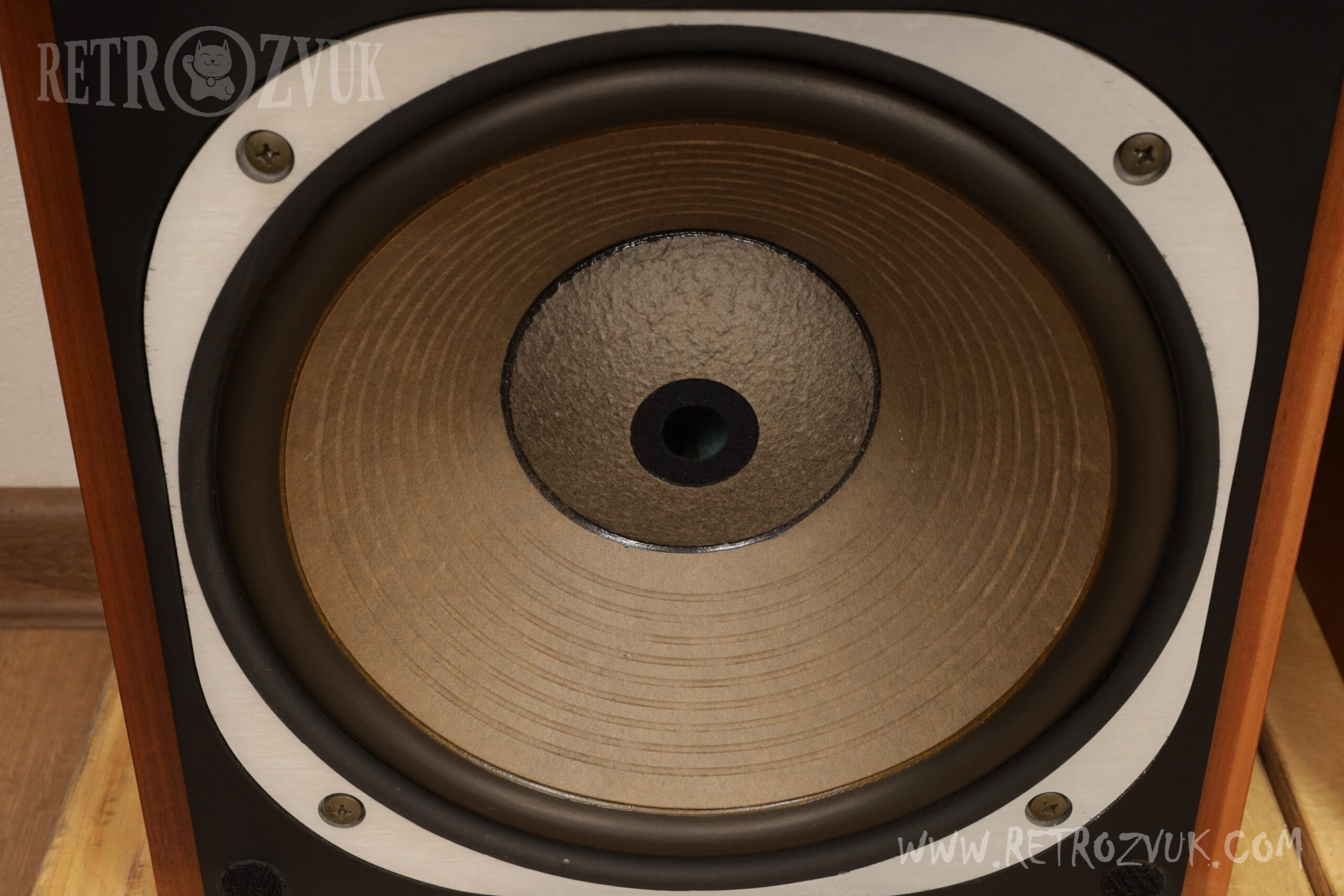

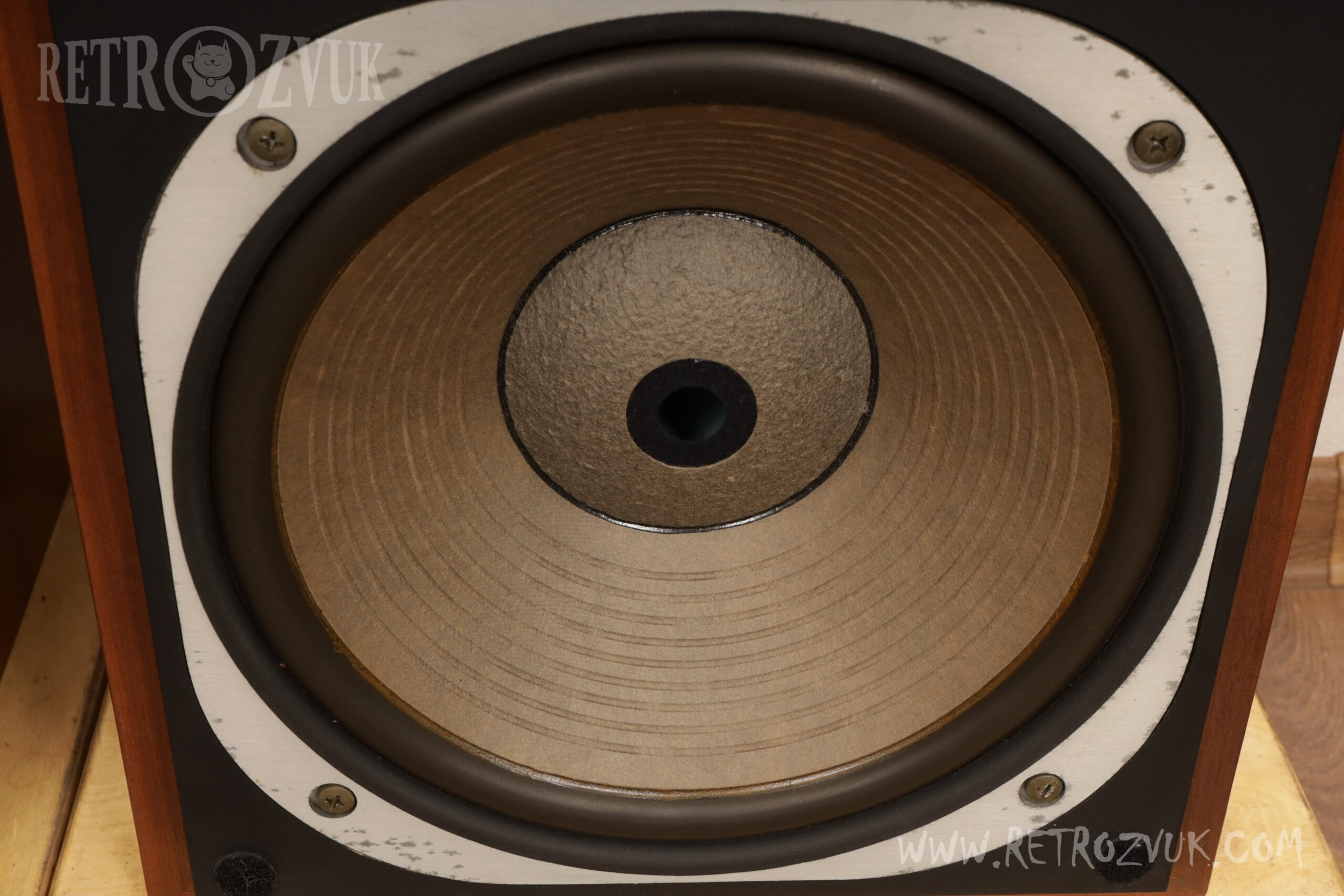

Низкочастотный динамик (Вуфер)

• Используется 30-см динамик с диффузором из материала с добавлением углеродного волокна (Carbon Fiber). Благодаря уникальной технологии равномерного распределения волокон получился широкополосный динамик с низкими искажениями и расширенным диапазоном поршневого движения.

• Рама изготовлена из литого алюминия для устранения резонансов, отличается прочностью и спроектирована для минимизации отражений и воздействия давления с тыльной стороны диффузора.

• Конструкция центрального колпачка позволяет сбрасывать давление внутри катушки, расширяя верхнюю границу воспроизводимых частот.

• Магнитная система включает магнит диаметром 156 мм и длинную звуковую катушку с шириной намотки 28 мм. Такая плотная компоновка обеспечивает четкие НЧ-характеристики с малыми искажениями.

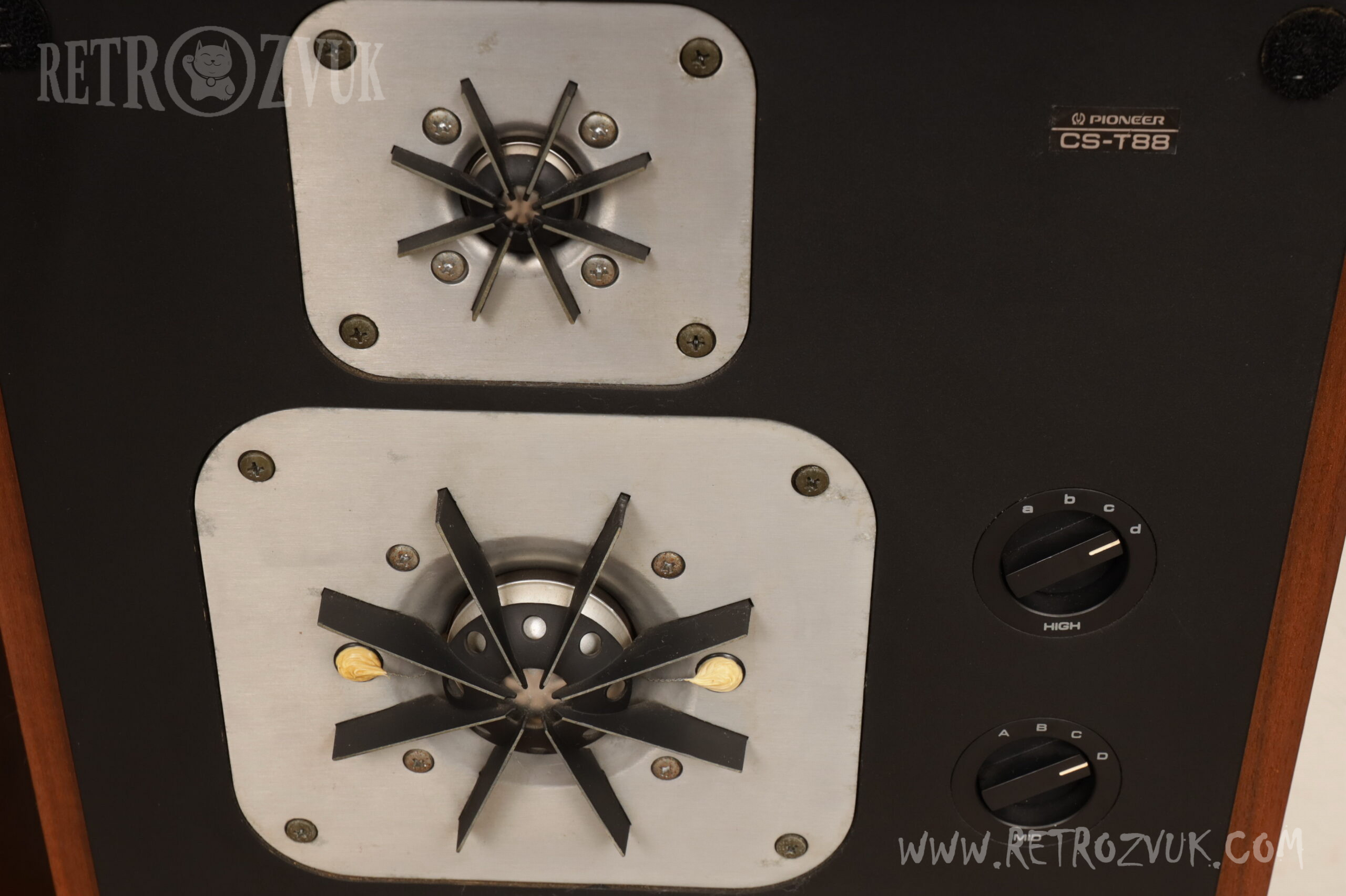

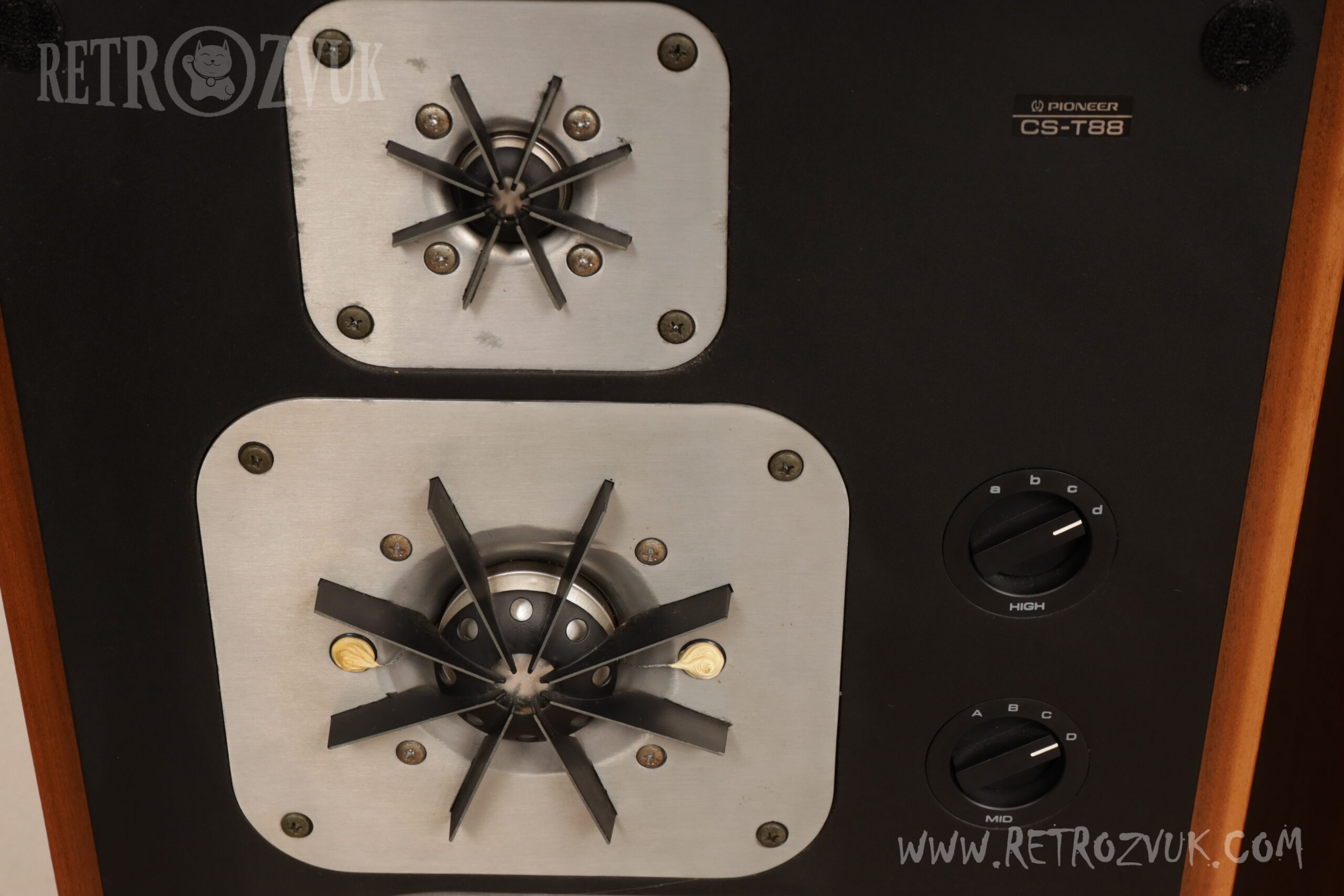

Среднечастотный динамик (Мидра́ндж)

• Используется купольный СЧ-динамик с диафрагмой из сверхтвердого дюралюминия (диаметр 48 мм, толщина 40 мкм, вес 0.26 г).

• Диафрагма удерживается с внешней и внутренней стороны уникальным двойным демпфером по бескромочной (Edgeless) конструкции, что подавляет резонансы и отражения от подвеса.

Высокочастотный динамик (Твитер)

• Используется купольный ВЧ-динамик с диафрагмой из твердого титана (диаметр 25 мм, толщина 25 мкм, вес 0.08 г).

• Подвес выполнен из высококачественного вспененного полиуретана (гофрированный подвес). Специальное покрытие обеспечивает оптимальное внутреннее демпфирование, эффективно подавляя резонансы и отражения.

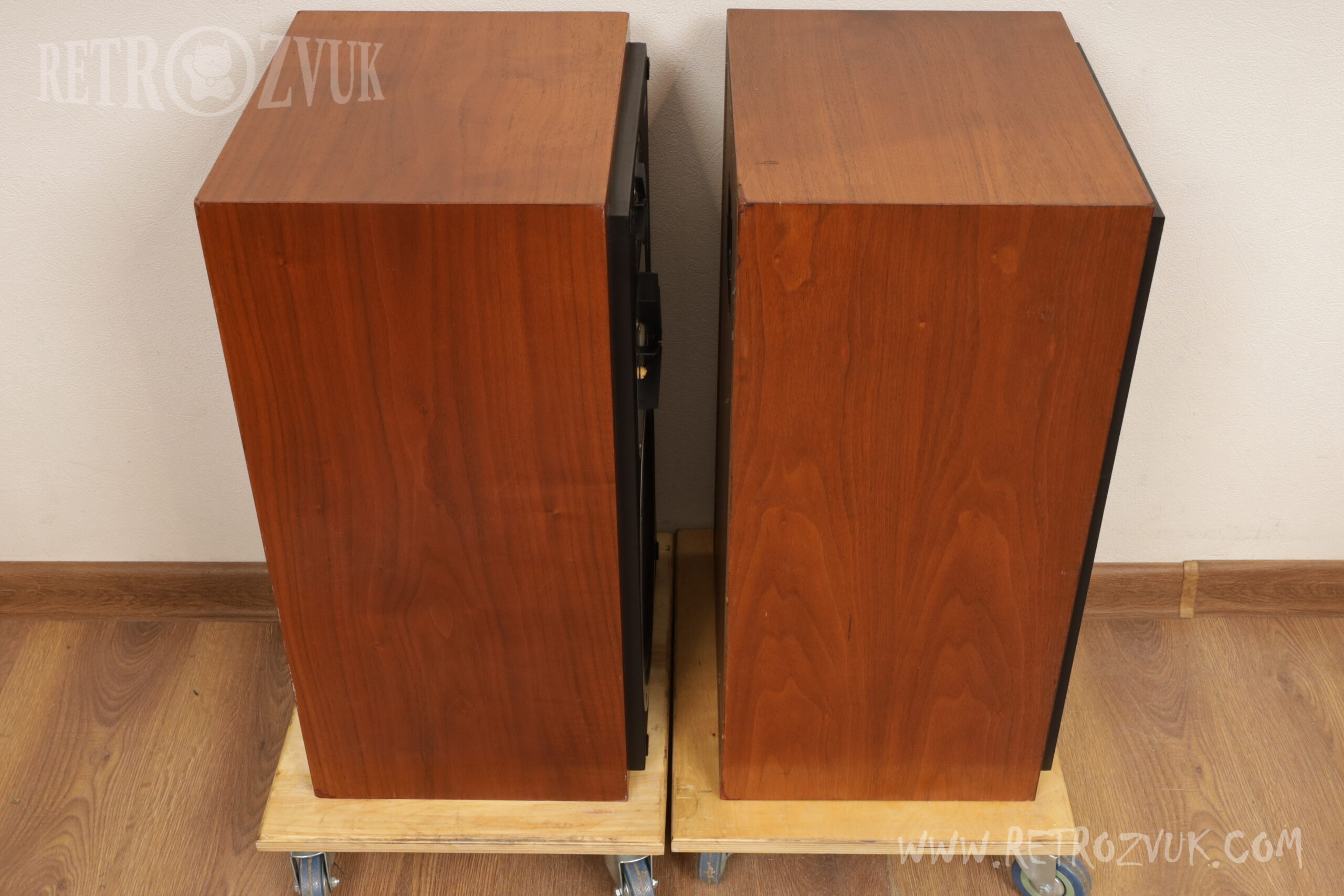

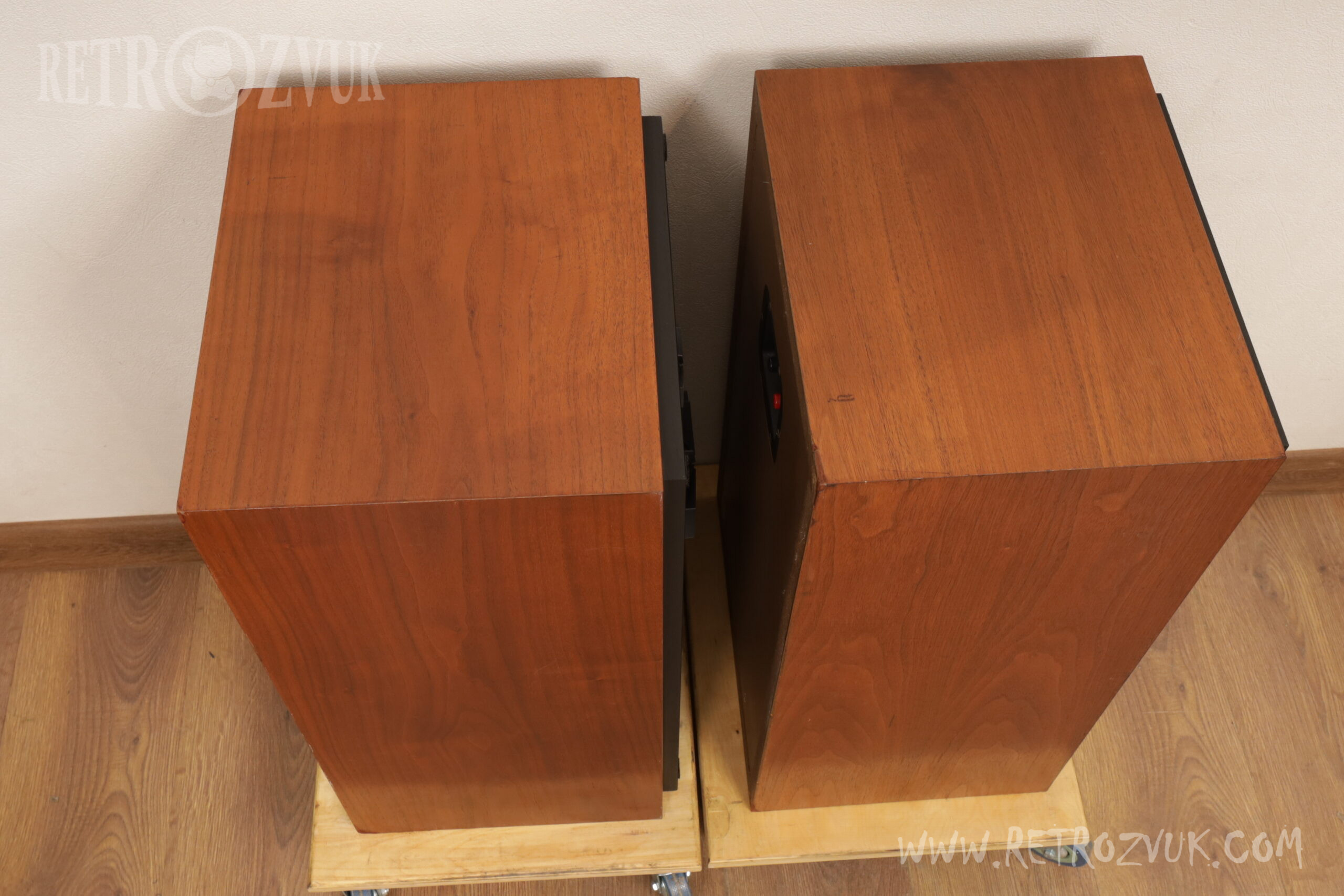

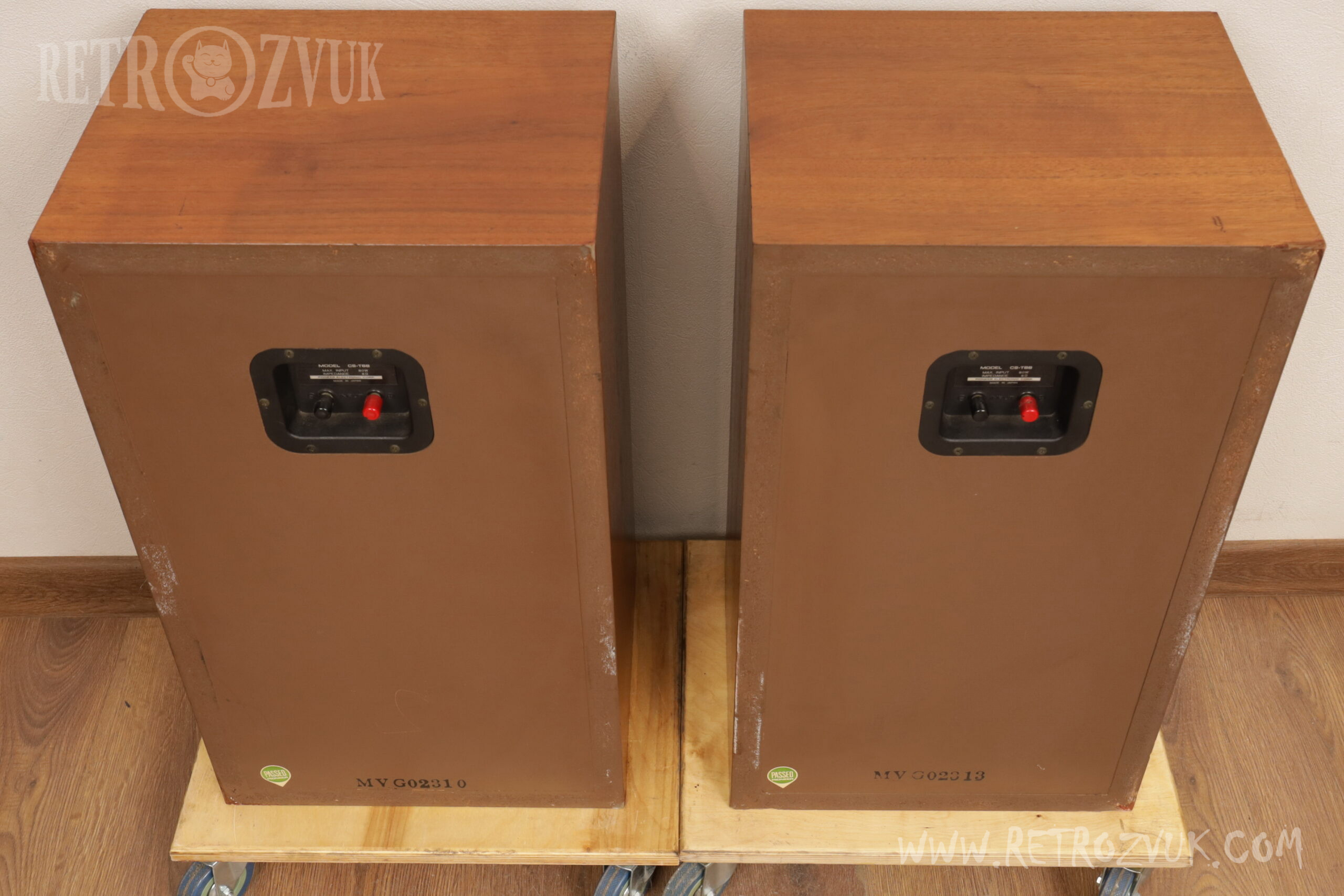

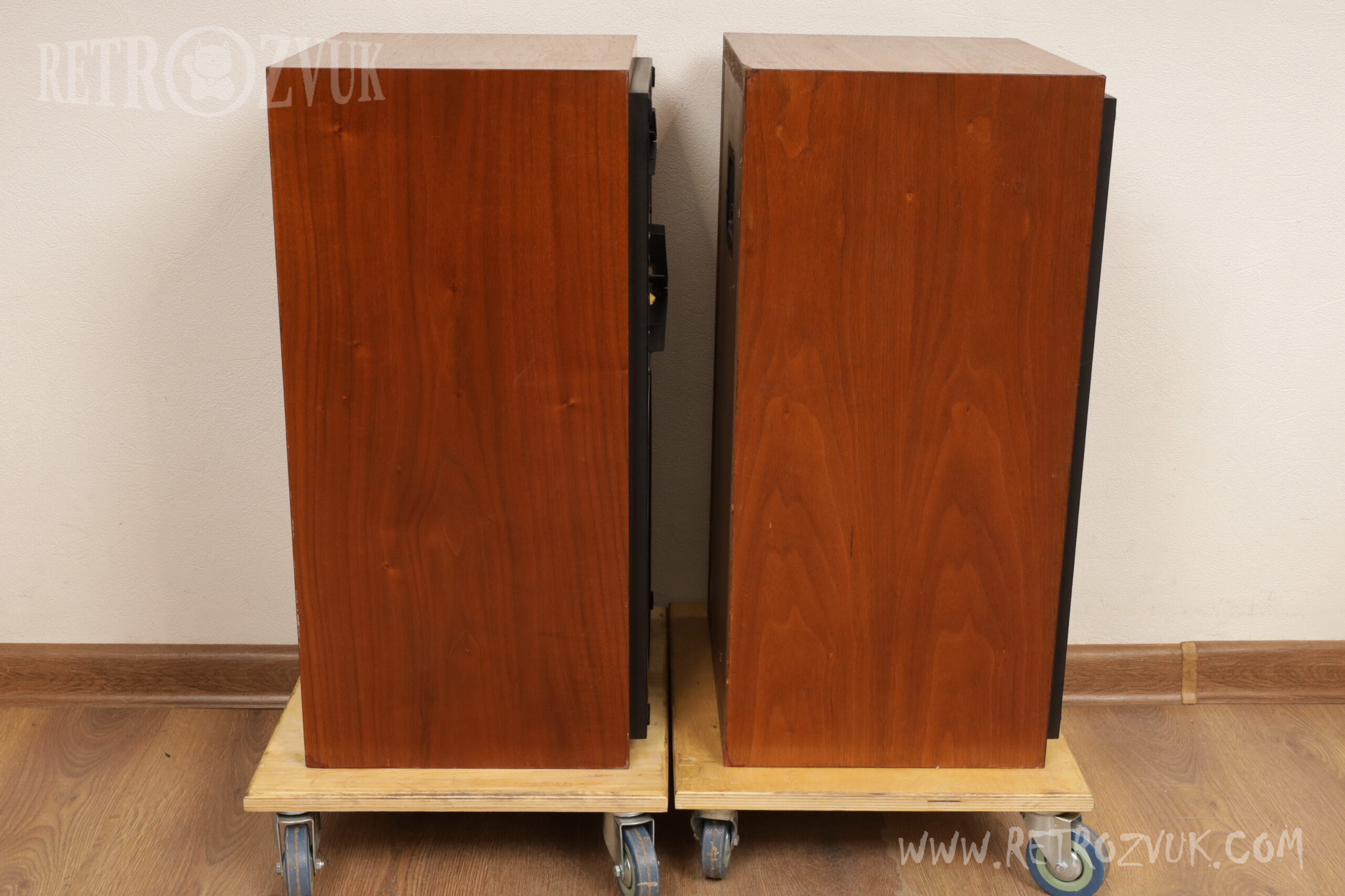

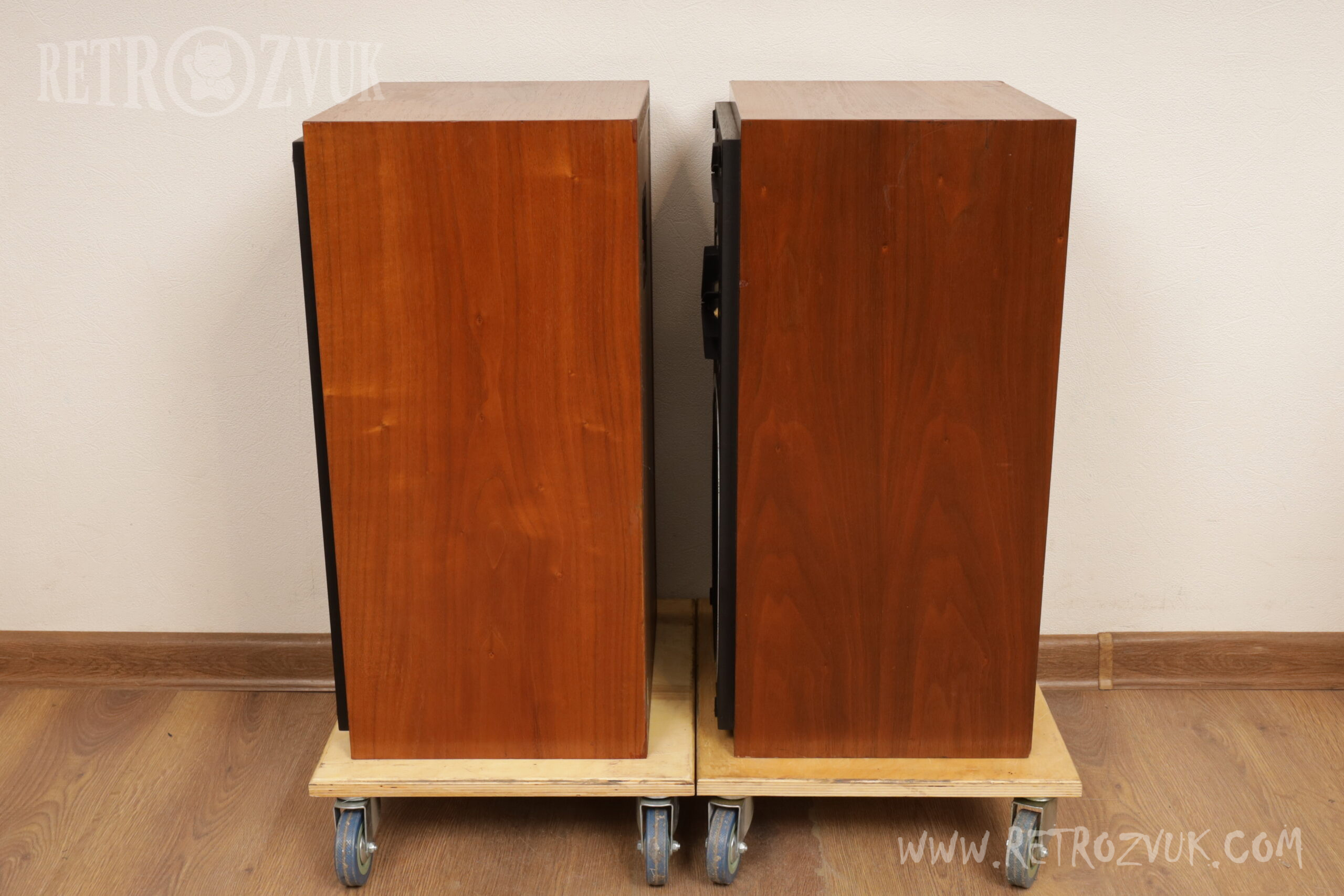

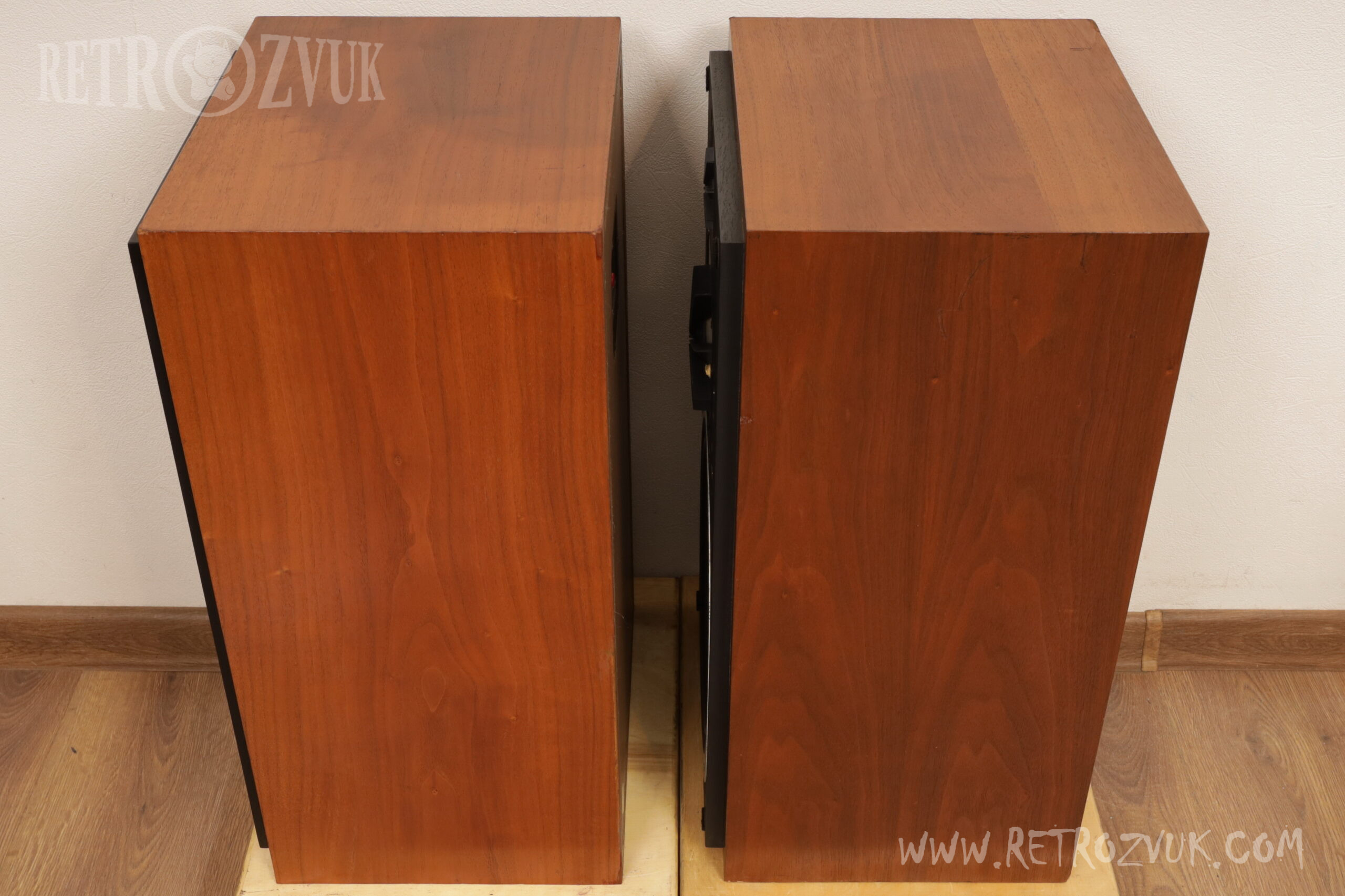

Корпус (Акустическое оформление)

• Передняя панель изготовлена из многослойной фанеры из лауана толщиной 30 мм. Остальные части корпуса выполнены из древесно-стружечной плиты высокой плотности толщиной 25 мм и усилены многочисленными ребрами жесткости.

• В качестве звукопоглотителя используется ацетатное волокно с Y-образным сечением, имеющее большую площадь поверхности, для подавления стоячих волн.

• СЧ и ВЧ динамики установлены на передней панели через специальные демпфирующие прокладки по плавающей схеме монтажа (Floating Mount).

Разделительный фильтр (Кроссовер)

• Во всех катушках индуктивности используются воздушные сердечники.

• В конденсаторах применяются малошумящие MF и MP конденсаторы.
