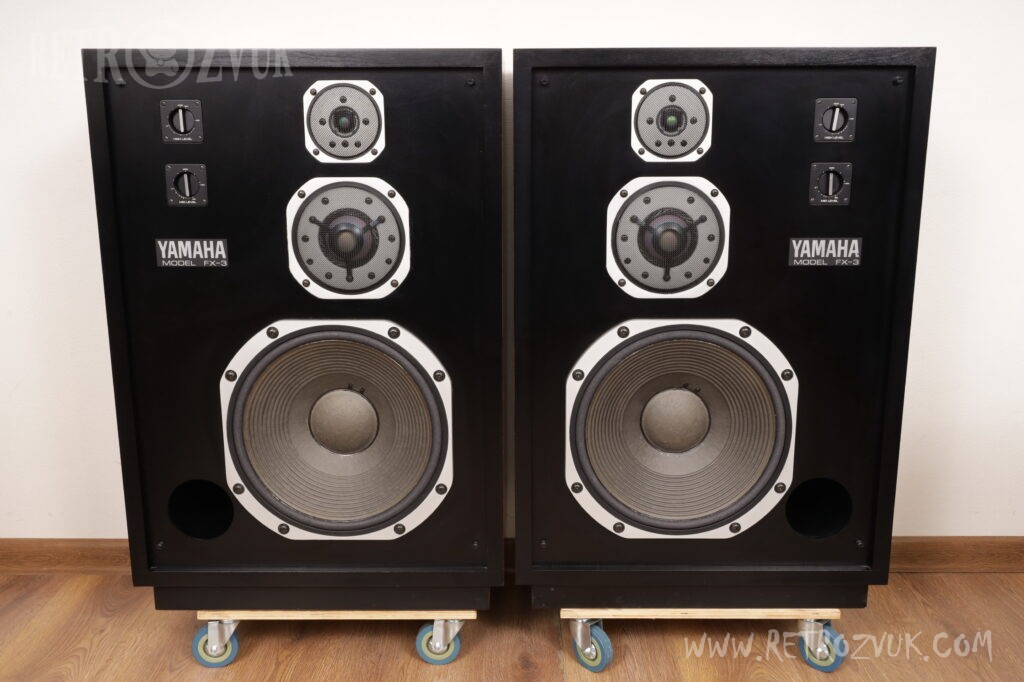

Yamaha FX-3

Большая акустическая система напольного типа, в которой используется бериллиевая диафрагма в средне- и высокочастотных динамиках.

В низкочастотном диапазоне установлен низкочастотный динамик диаметром 36 см, JA-3601.
В диффузоре используется гофрированный конический тип, изготовленный из целлюлозы, которая была тщательно проверена на качество звука, подавляет вибрацию и обеспечивает широкий диапазон движения поршня. Кроме того, для кромки используется свернутая кромка из пенополиуретана, а линейность демпфера была улучшена за счет тщательного рассмотрения основной ткани и пропиточного вещества.
Звуковая катушка представляет собой длинную звуковую катушку, в которой медный ленточный провод намотан ребром вокруг термостойкой катушки NOMEX, что обеспечивает хорошую линейность даже при высоких входных нагрузках. Кроме того, к шейке звуковой катушки прикреплено усиливающее кольцо из цинка, которое предотвращает неравномерное движение из-за отклонения звуковой катушки и подавляет возникновение гармонических искажений.
В магнитной цепи используется большой ферритовый магнит размером 200x120x20 мм для получения общего магнитного потока 260 000 Максвелла и плотности магнитного потока 12 000 Гаусс. Кроме того, центральный полюс покрыт медным колпачком, который подавляет возникновение магнитострикции, уменьшая неприятные гармонические искажения третьего порядка.
В рамке используется литая под давлением алюминиевая рамка, специально разработанная для аудио.

Среднечастотный динамик оснащен JA-0802, громкоговорителем с жестким куполом диаметром 8,8 см.
В диафрагме используется бериллиевая диафрагма, изготовленная с небольшим радиусом кривизны (форма глубокого купола) с использованием метода электронно-лучевого вакуумного испарения Yamaha. Эта диафрагма была изготовлена ​​путем помещения нескольких форм (подложек) в вакуумную печь осаждения и одновременного изготовления нескольких деталей. Одну из готовых диафрагм сразу собирали в блок и испытывали, но в некоторых случаях заказчик не был удовлетворен. проводится строгий отбор, например, отбраковка всех диафрагм, наложенных одновременно. Кроме того, использование диффузора подавляет провалы, вызванные интерференцией осевых характеристик вне полосы, возникающие из-за придания бериллиевой диафрагме куполообразной формы с малым радиусом кривизны.
Звуковая катушка изготовлена ​​из прочной бобины из крафт-бумаги, плотно обернутой по краям медной ленточной проволокой с хорошим пространственным коэффициентом, а края изготовлены из вязкоупругой смолы и термореактивной смолы. Тангенциальные края изготовлены из специальных волокон с толстым покрытием для повышения линейности.
Чтобы обеспечить линейную работу с высокими переходными процессами, этот громкоговоритель спроектирован так, чтобы иметь одинаковое давление воздуха в каждой части, включая бериллиевую диафрагму, звуковую катушку и тангенциальную кромку. За диафрагмой центральный полюс выдолблен, чтобы вести в заднюю полость, а за звуковой катушкой в ​​нижней пластине магнитной цепи сделано отверстие для воздуха, ведущее в заднюю полость. Кроме того, в шпульке звуковой катушки на задней кромке сделано отверстие, а через внешний полюс пропущено отверстие, чтобы обеспечить линейную работу вибрационной системы.
В магнитной цепи используется ферритовый магнит размером 156φx80x25 мм, обеспечивающий общий магнитный поток 130 000 Максвелла и плотность магнитного потока 16 000 Гаусс.

Верхний диапазон оснащен JA-0526, твитером с жестким куполом диаметром 3,0 см.
В диафрагме, как и в громкоговорителе, используется бериллий, что делает ее легкой диафрагмой весом 0,028 г. Кроме того, в звуковой катушке используется бобина из крафт-бумаги, намотанная по краю легким алюминиевым ленточным проводом с медным покрытием, поддерживаемым тангенциальным краем из специального волокна, покрытого двойным слоем вязкоупругой смолы и термореактивной смолы.
В магнитной цепи используется ферритовый магнит размером 100x50x22 мм с общим магнитным потоком 33 000 Максвелла и плотностью магнитного потока 18 500 Гаусс.

На сетевом участке бобина с большим ферритовым сердечником изготовлена ​​из медного провода чистотой 99,98% с низким сопротивлением постоянному току, а в качестве конденсатора используется конденсатор МП, выбранный путем проверки качества звука.
Кроме того, чтобы уменьшить влияние взаимной индуктивности между катушками, их устанавливают под прямым углом друг к другу на достаточном расстоянии между собой.

Сквокер и твитер оснащены плавной регулировкой уровня.
Используемый аттенюатор является прецизионным с достаточно большой допустимой входной мощностью и небольшим ухудшением качества звука.

Корпус выполнен в виде напольного типа большой вместимости с внутренним объемом 120 л.
Для всей поверхности использована одна и та же ДСП, поверхность имеет блестящую отделку дуба, а перегородка имеет черную отделку. Эта ДСП плотнее и тверже, чем обычная ДСП, и усилена с использованием ноу-хау деревообработки, полученного при изготовлении музыкальных инструментов.
