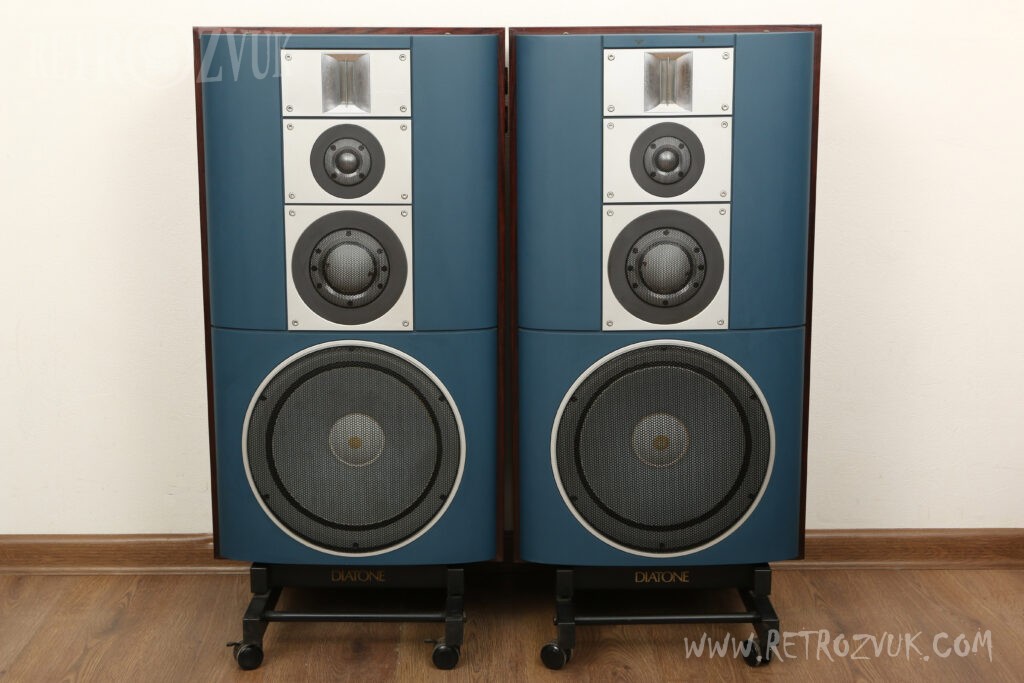

Акустическая система, пр-во Япония, Выпуск 1982 г.
Стремясь к более широкому и динамичному воспроизведению музыки, акустическая система была разработана с использованием всей концепции и технологии Zero, направленных на расширение частотного диапазона и динамического диапазона.
Чтобы реализовать легкую массу, высокую жесткость и широкое поршневое движение, три блока низких, средних и высоких частот оснащены диафрагмами из тонкой керамики, которая имеет твердость, уступающую только алмазу, и является физически и научно стабильной.
Низкочастотный динамик на 32 см прекрасным керамическим конусом принимается.
Диафрагма из тонкой керамики, в которой в качестве основного материала используется алюминиевый диффузор, бумажный диффузор повышает резонанс в области высоких частот, для которого 800 Гц были пределом до 3 кГц. Это позволило использовать поршневые движения всех диапазонов за счет достаточного запаса по сравнению с кроссовером 500 Гц.
Кроме того, угол при вершине конуса минимальный, можно пренебречь эффектом формы (аномальность частотной характеристики из-за вмятины конуса) и в то же время сохранить Преимущество конической формы, в которой явление качения менее вероятно.
Кроме того, вредный ненужный звук от краевой части подавляется экранированной краевой структурой, а для магнитной цепи используется большой ферритовый магнит стронция диаметром 156 мм и толщиной 23 мм, а звук с краевой обмоткой с высоким пространственным коэффициентом.В сочетании со звуковой катушкой он имеет отличную движущую силу и линейность.
Сквокер в форме купола тонкой керамикой на 7,5 см принимается в качестве среднего диапазона.
Огромный ферритовый магнит стронция того же размера, что и НЧ-динамик, принимается в качестве магнитной цепи, и диаметр центрального полюса также такой же, как у НЧ-динамика.
Кроме того, в конструкции подчеркнуто плавное соединение с вуфером, а диафрагма представляет собой легковесный высокопрочный мелкокерамический купол, глубоко вытянутый и имеющий форму полусферы. Это реализовало широкое поршневое движение в диапазоне от 200 Гц до 14 кГц по отношению к используемому диапазону от 500 Гц до 5 кГц.
Купольный твитер тонкой керамикой на 3,5 см принимается как высокая область.
Толщина тонкослойного керамического слоя выполнена методом PVD (физического осаждения из паровой фазы) толщиной 2 мкм, что составляет менее 1/10 толщины НЧ-динамика и сквокера. Кроме того, звуковая катушка с торцевой обмоткой из алюминиевой ленты соединяется непосредственно с куполом без бобины.
Кроме того, тангенциальная кромка с небольшим искажением амплитуды и магнитная цепь с высокой плотностью магнитного потока, достигающей 19 500 Гс, обеспечивают достаточный запас прочности.
В сверхвысокой области принимается ленточный супертвитер dynaflat, в котором ленточная звуковая катушка, сплавленная с термостойкой пленкой полиимидной смолы, непосредственно управляет воздухом.
Основная пленка сделана максимально тонкой для расширения частотных характеристик, а звуковая катушка и периферийная опора усилены для улучшения входного сопротивления.
Кроме того, улучшен рисунок подводящего провода и форма переднего рупора, а также достигнута плавность отклика и энергия излучения 100 кГц и широкий динамический диапазон.
Чтобы предотвратить плохое влияние дифракционного эффекта, в корпусе используется суперэллиптическая перегородка, которая в значительной степени рисует кривую. Передняя перегородка изготовлена из специального полимерного материала UG с отличными акустическими свойствами и имеет прочные ребра жесткости, основанные на модальном анализе.
Кроме того, для всего корпуса комплексно рассматривались такие вопросы, как снижение внутренних стоячих волн и противодавления, воздействующего на диафрагму, подавление ненужных вибраций, уточнение вибрационной точки опоры агрегата, прочность всей конструкции. корпус и положение центра тяжести.Звук определяется множеством ноу-хау, основанных на результатах модального анализа, таких как задняя панель из литого материала с высоким удельным весом, блок низкочастотного динамика и перегородка с помощью соединительных планок. , и усиление связи между кабинетом.
Сеть считается входной разделительной сетью с низкими потерями и высокой мощностью, и в ней используется проводной материал из бескислородной меди со специальной структурой скручивания.
Кроме того, контроль уровня осуществляется на боковой панели.
