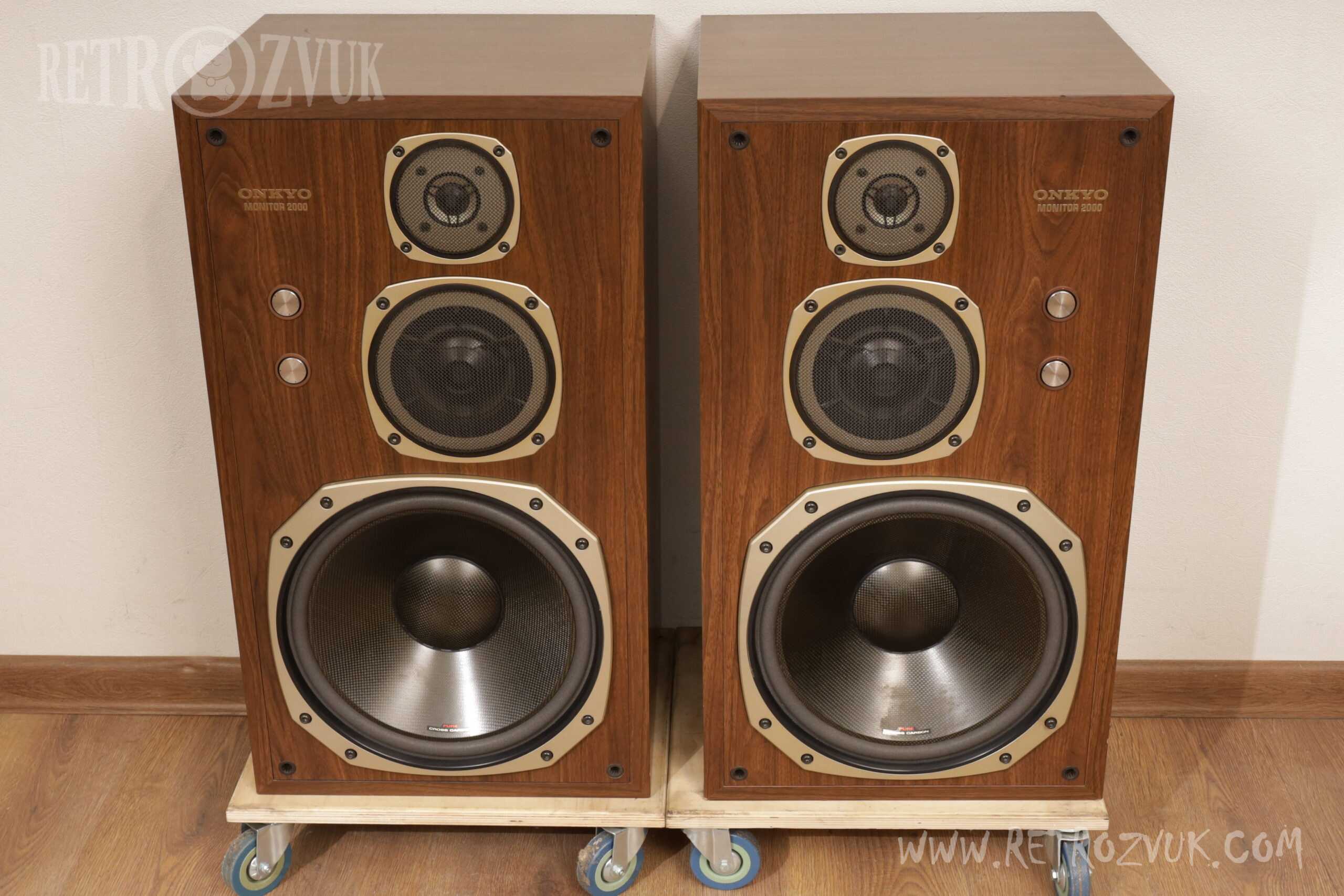

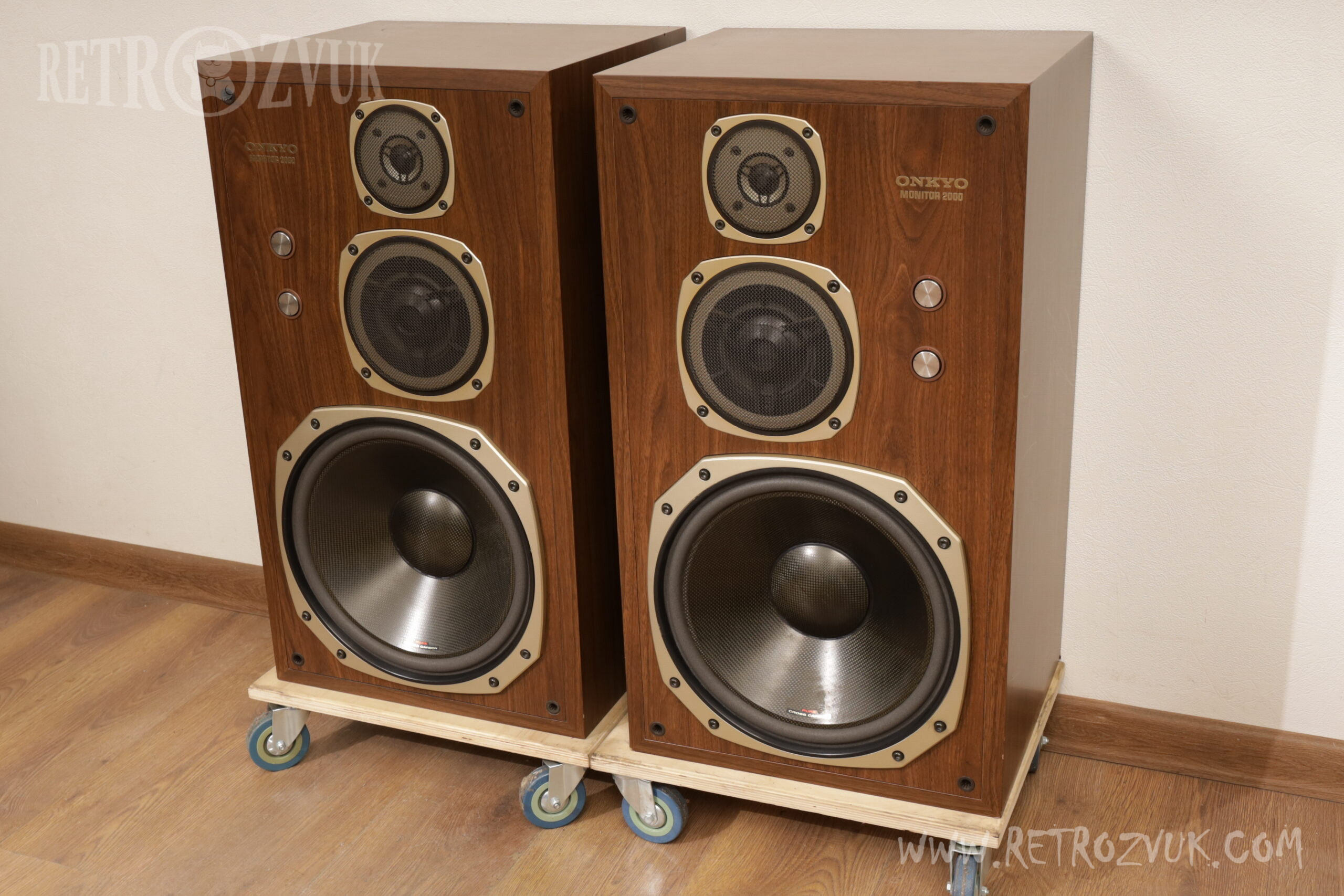

Onkyo Monitor 2000

ONKYO Monitor 2000 – ( выпуск 1983 г.)

Описание

Акустическая система из мониторной серии, в которой для совместимости с различными музыкальными источниками используются диффузоры из чистого углеродного волокна и магниевого сплава.

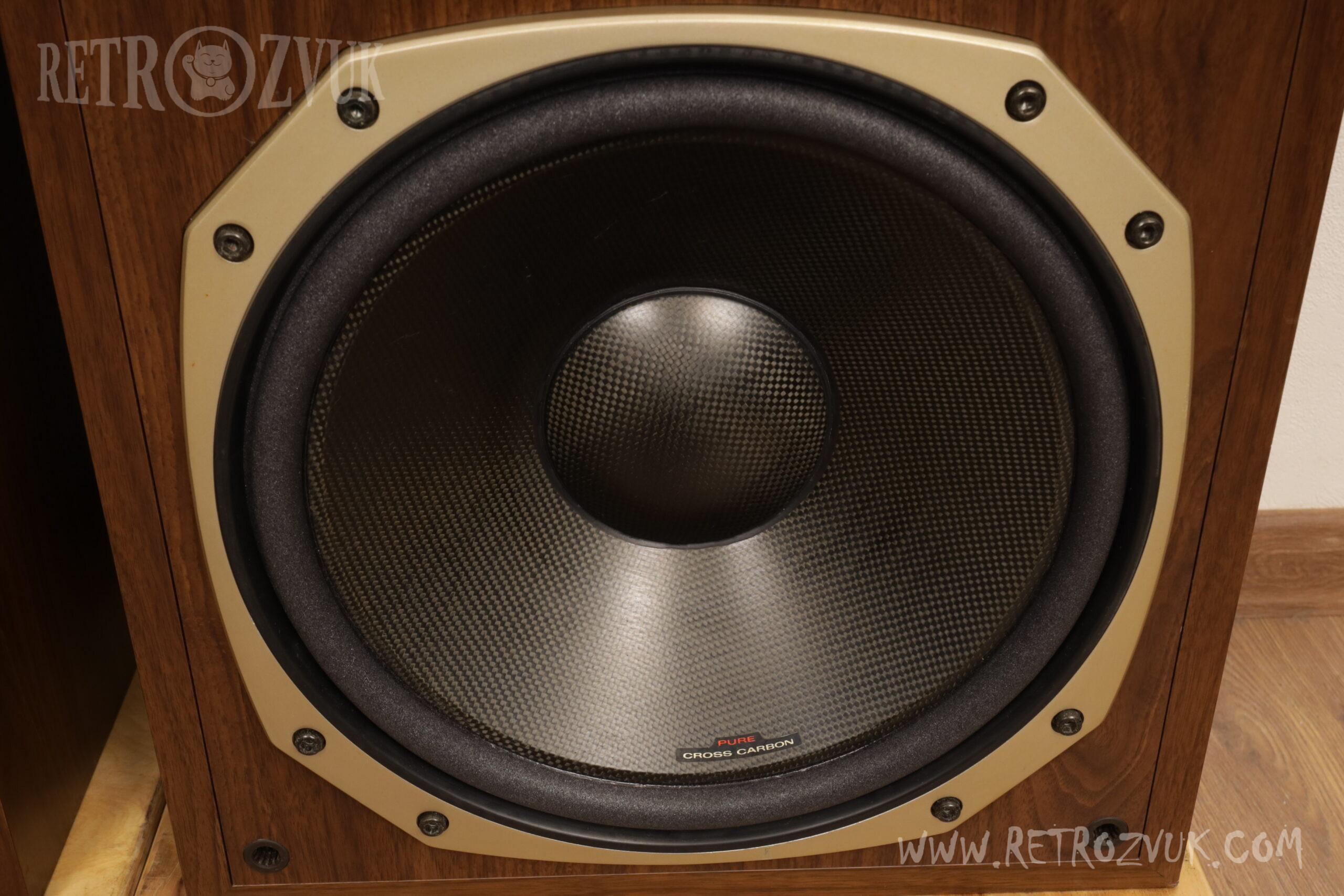

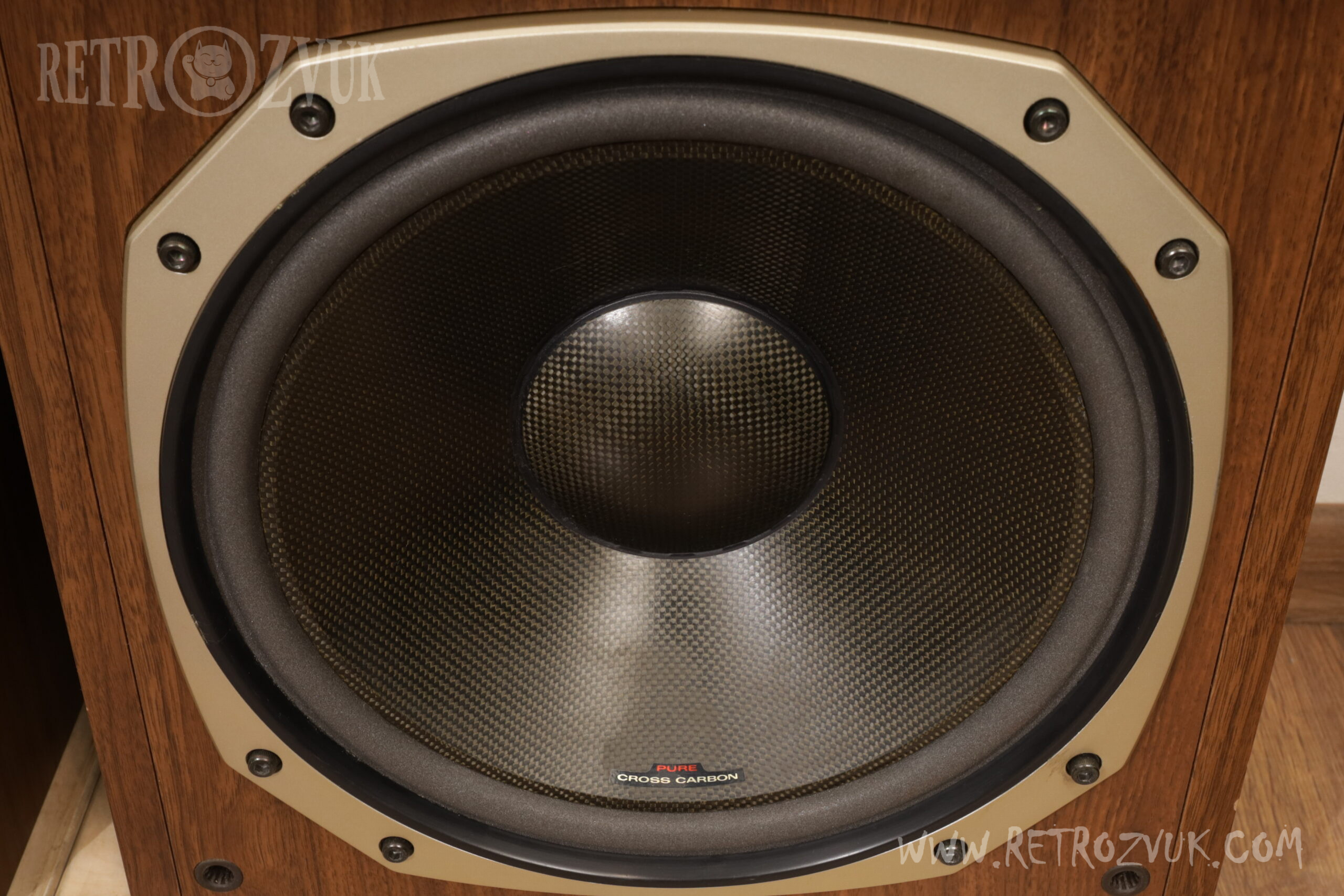

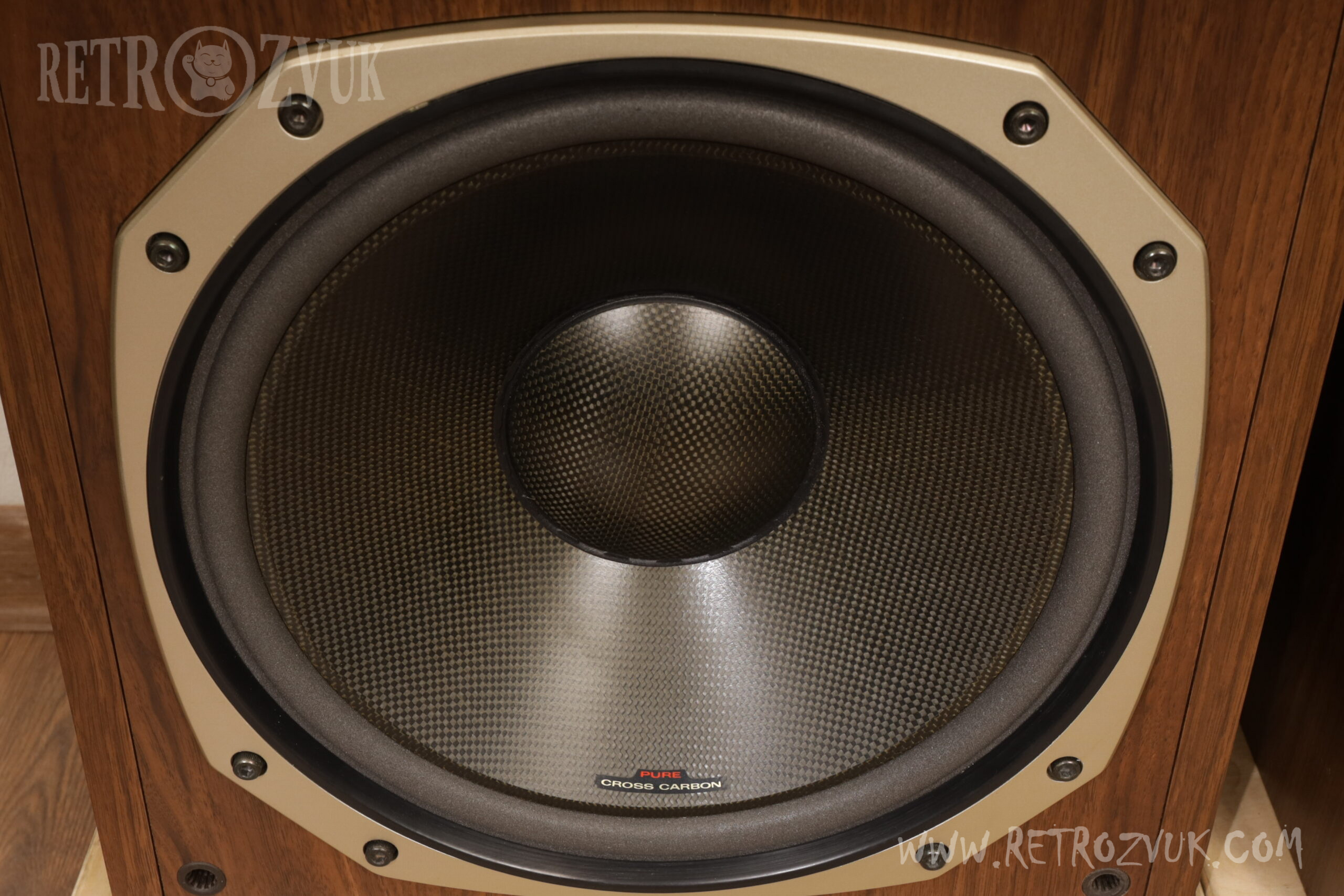

Низкочастотный динамик (Вуфер)

• Диффузор: 34-см конический низкочастотный динамик с диффузором из чистого углеродного волокна (Pure Cross Carbon).

  • Конструкция: Три слоя углеродного волокна со смещением на 30° друг относительно друга. Пылезащитный колпачок состоит из двух слоев со смещением на 45°.

  • Преимущества: Обеспечивает характерную для углерода жесткость во всех направлениях.

  • Связующее: Используется новейшая эпоксидная смола, которая повышает внутреннее демпфирование, не снижая жесткости.

  • Жесткость: В 12.7 раз выше (модуль Юнга), чем у бумажного диффузора.

• Магнитная система: Используется крупный магнит размерами 200x95x25 с плотностью магнитного потока 14 150 Гаусс (сопоставим с динамиками 38-см класса). Вес самого динамика достигает 9 кг.

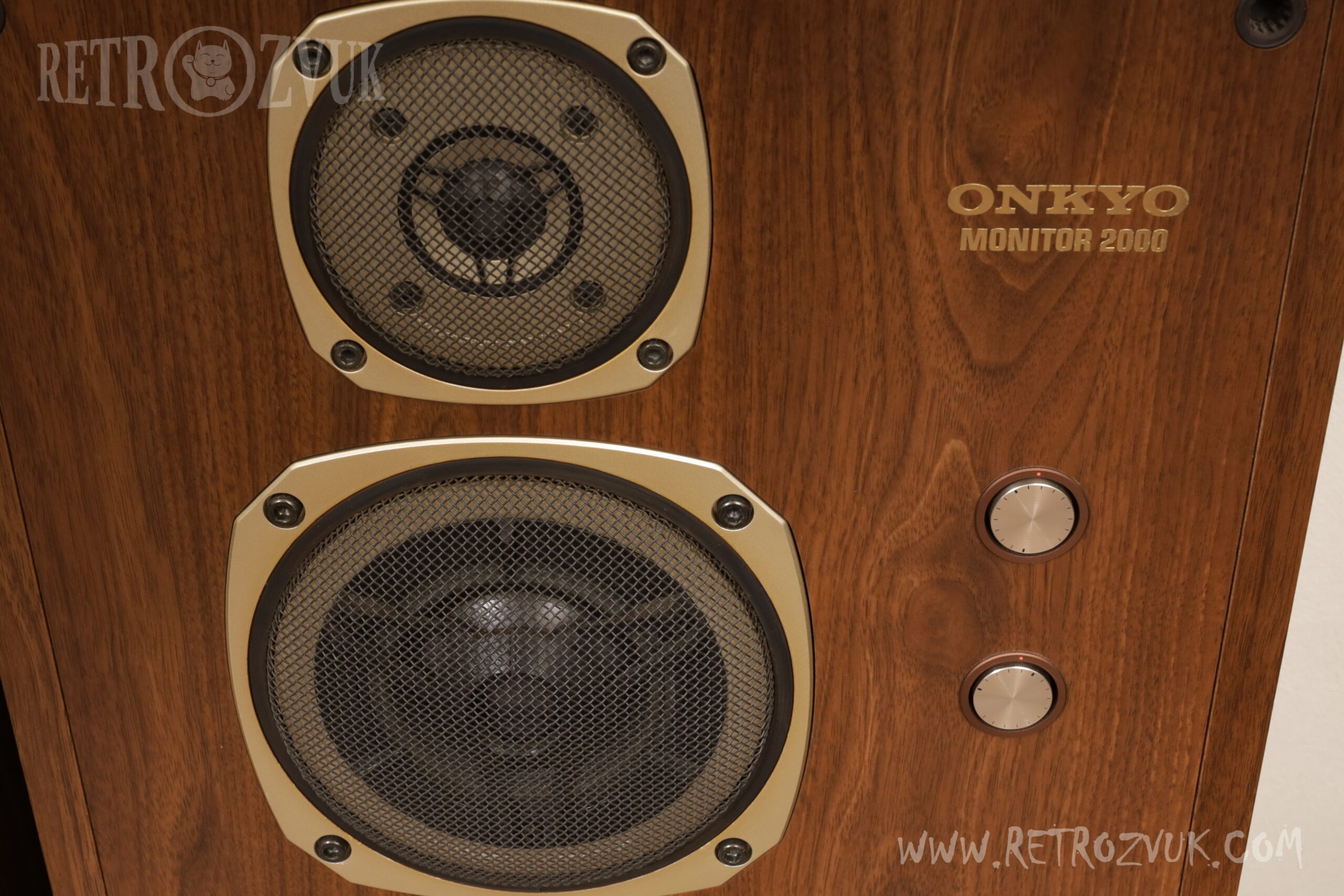

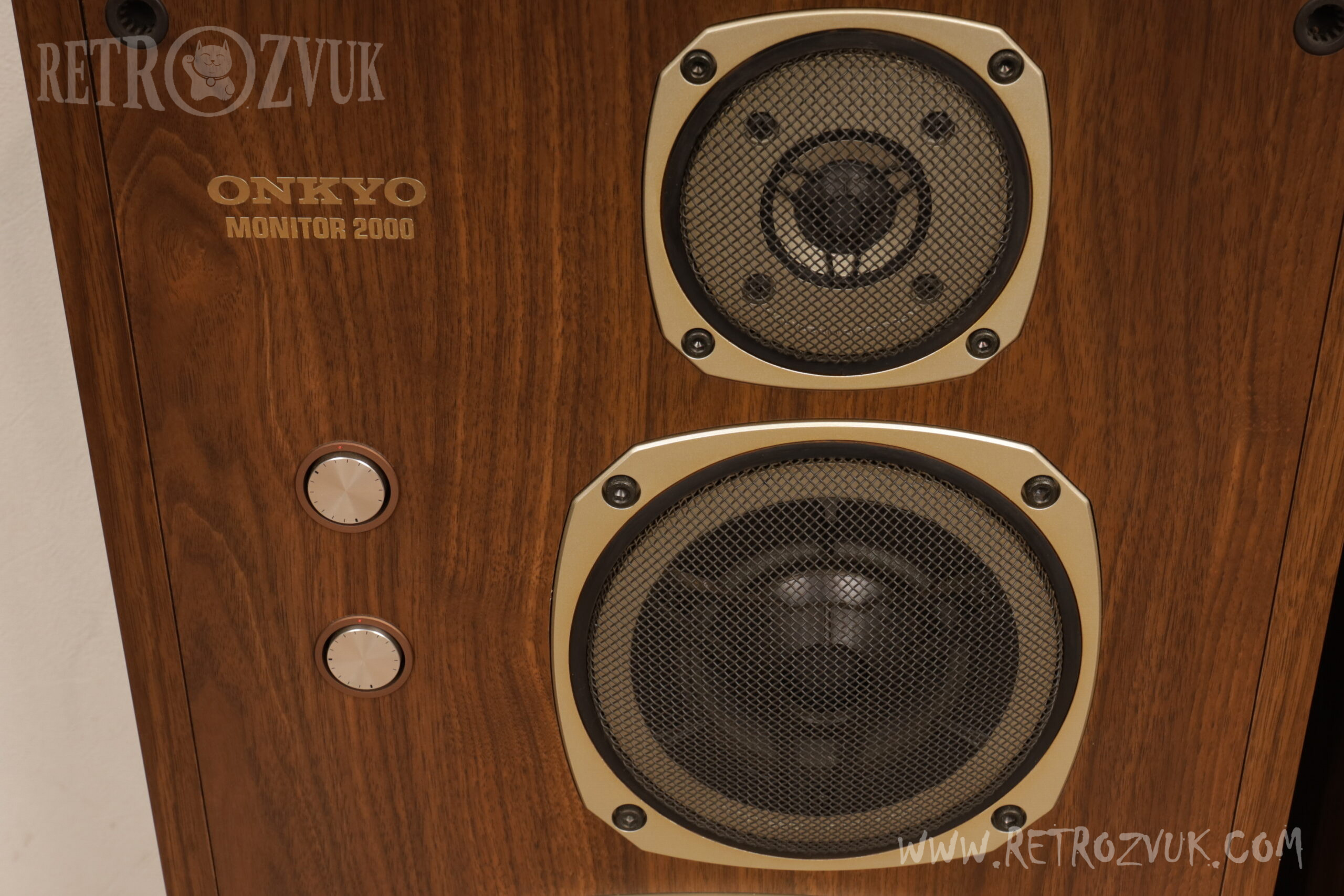

Среднечастотный динамик (Скворец)

• Конструкция: 10-см композитный среднечастотник, сочетающий купольный излучатель (6.5 см) и конический диффузор (10 см).

• Диафрагма: Магниевый сплав.

  • Преимущества: Высокое внутреннее демпфирование и самая низкая плотность среди практичных металлов (0.38 от титана, 0.64 от алюминия).

  • Обработка: Толщина 100 мкм для структурной жесткости. Равномерное покрытие толщиной 6 мкм по новой технологии вакуумного напыления смолы.

  • Демпфирование: Высокое внутреннее демпфирование подавляет нежелательные резонансы, устраняя необходимость в демпфировании тыльной стороны купола.

• Эквалайзер: Новейшая конструкция на передней части диафрагмы для улучшения диаграммы направленности.

• Магнитная система: Магнит размерами 140x75x17 с плотностью потока 12 000 Гаусс и звуковая катушка диаметром 65 мм.

Высокочастотный динамик (Твитер)

• Конструкция: 2.5-см купольный высокочастотный динамик.

• Диафрагма: Магниевый сплав (как у СЧ-динамика), толщиной 40 мкм.

• Эквалайзер: Новейшая конструкция для улучшения диаграммы направленности.

• Магнитная система: Магнит размерами 90x45x15 с плотностью потока 18 250 Гаусс.

Разделительный фильтр (Кроссовер)

• Заземление: Применена технология централизованной одноточечной земли, основанная на опыте разработки усилителей. Это устраняет взаимное влияние между динамиками и секциями фильтра, улучшая позиционирование звукового образа.

• Компоненты: Используются высококачественные детали с низким импедансом, низким уровнем искажений и высокой мощностью. Качество звука оттачивалось в ходе многочисленных прослушиваний.

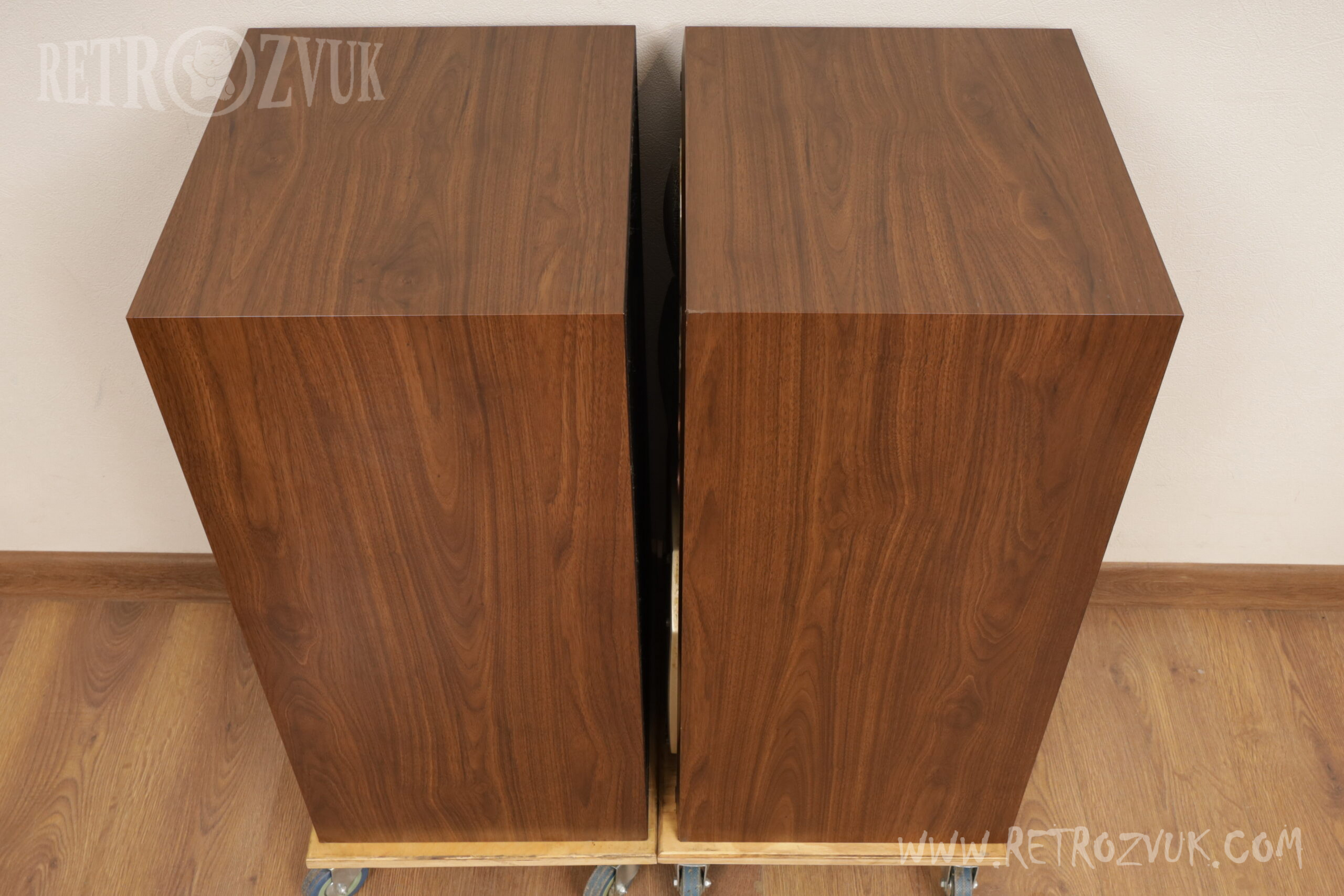

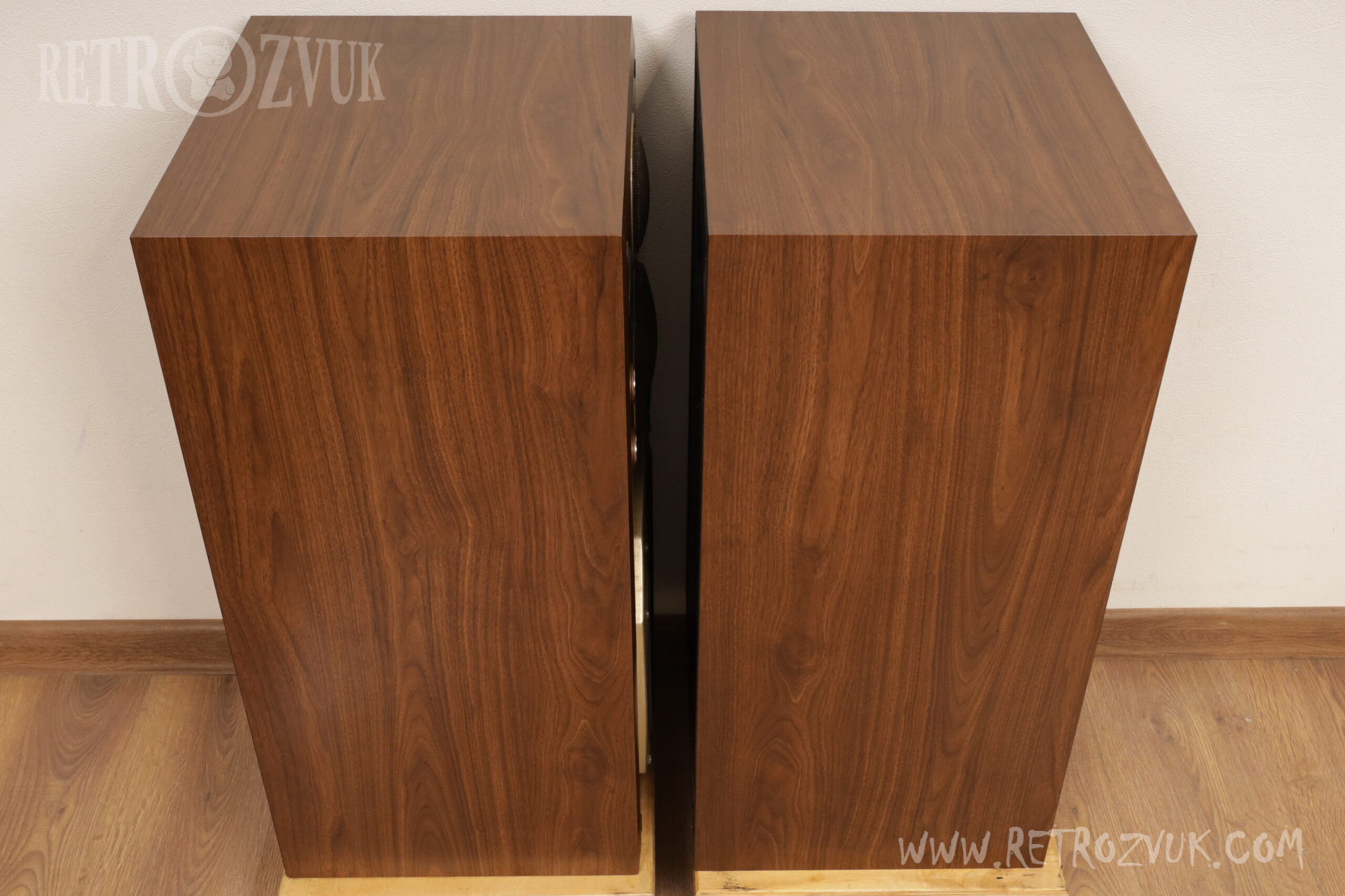

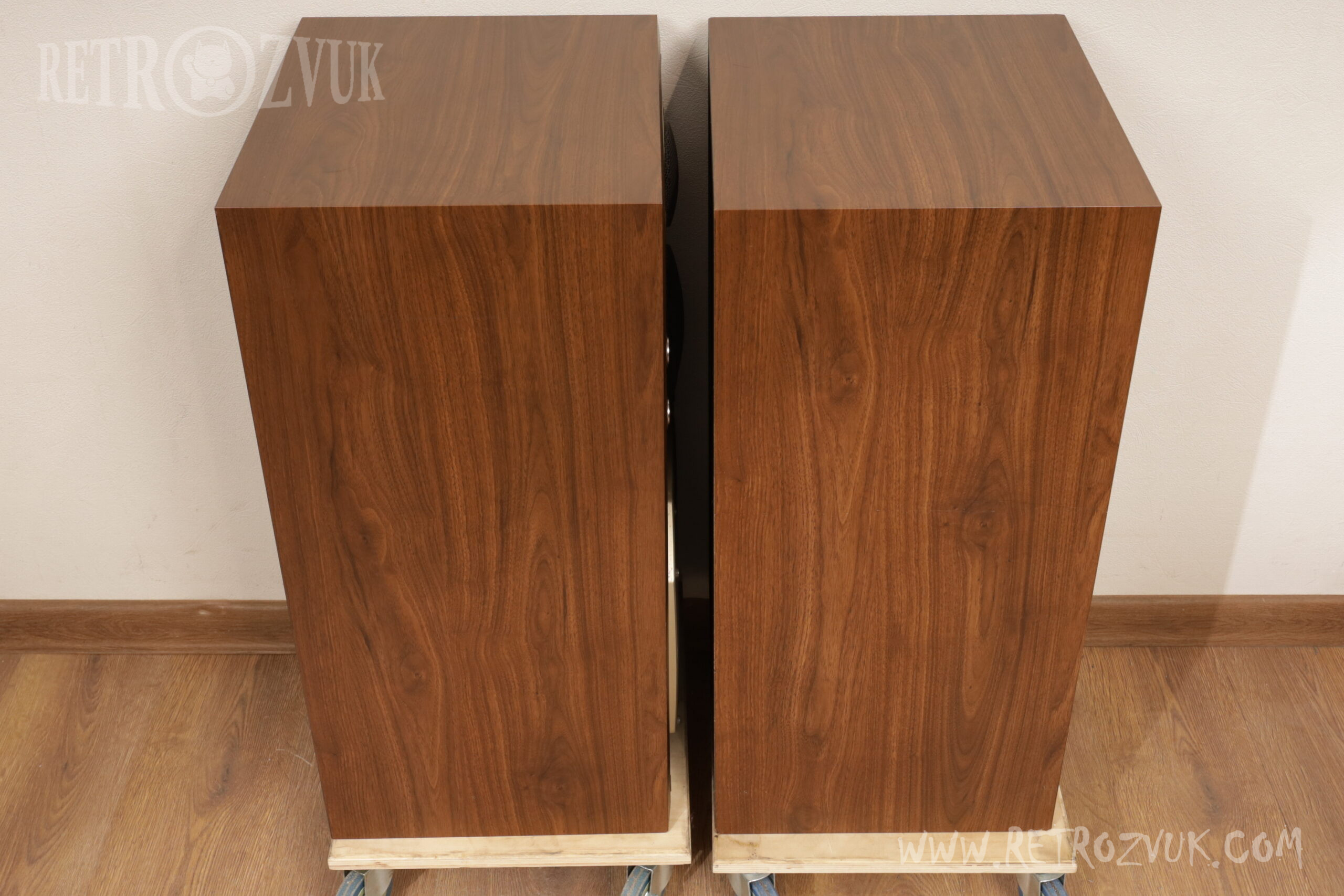

Корпус (Акустическое оформление)

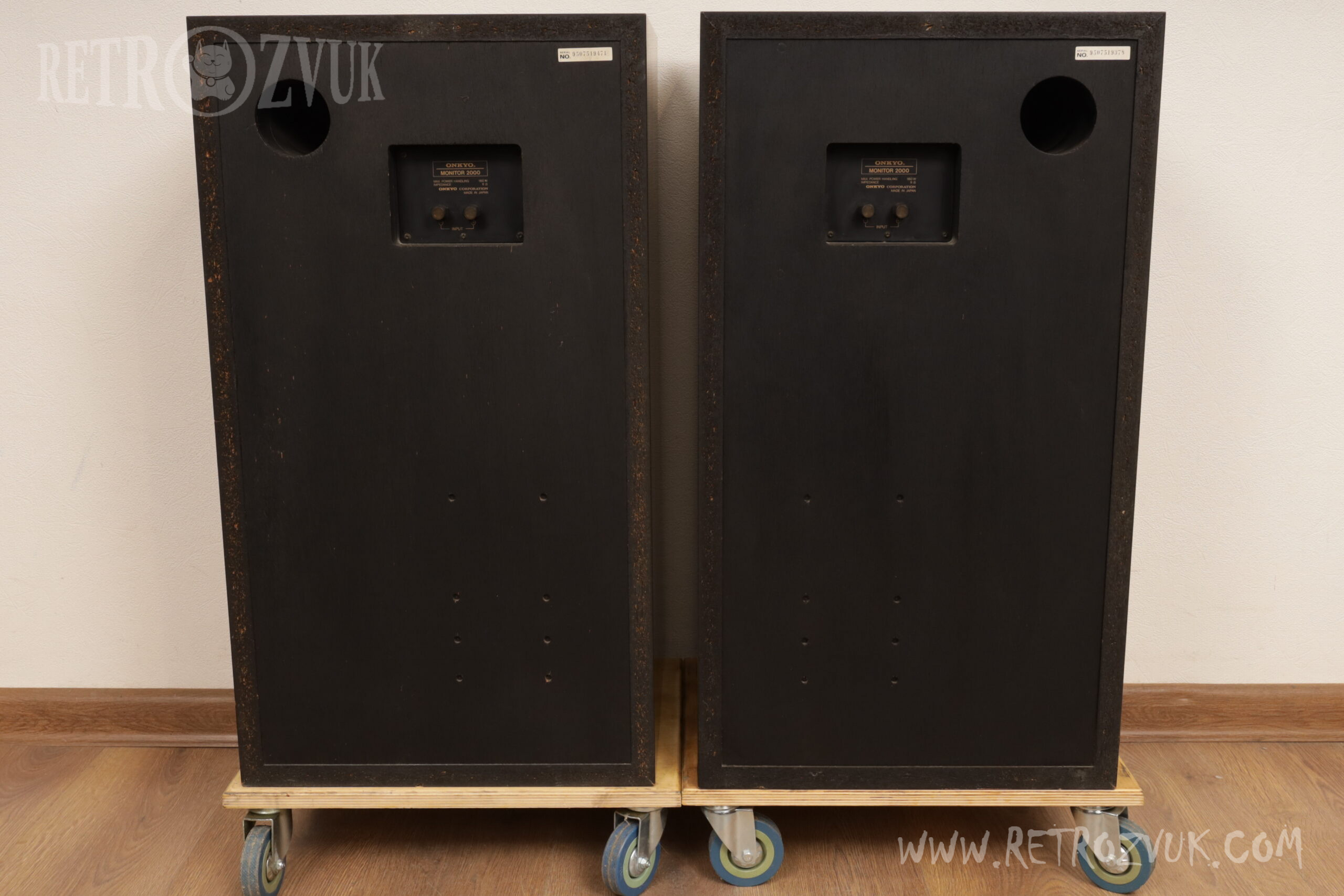

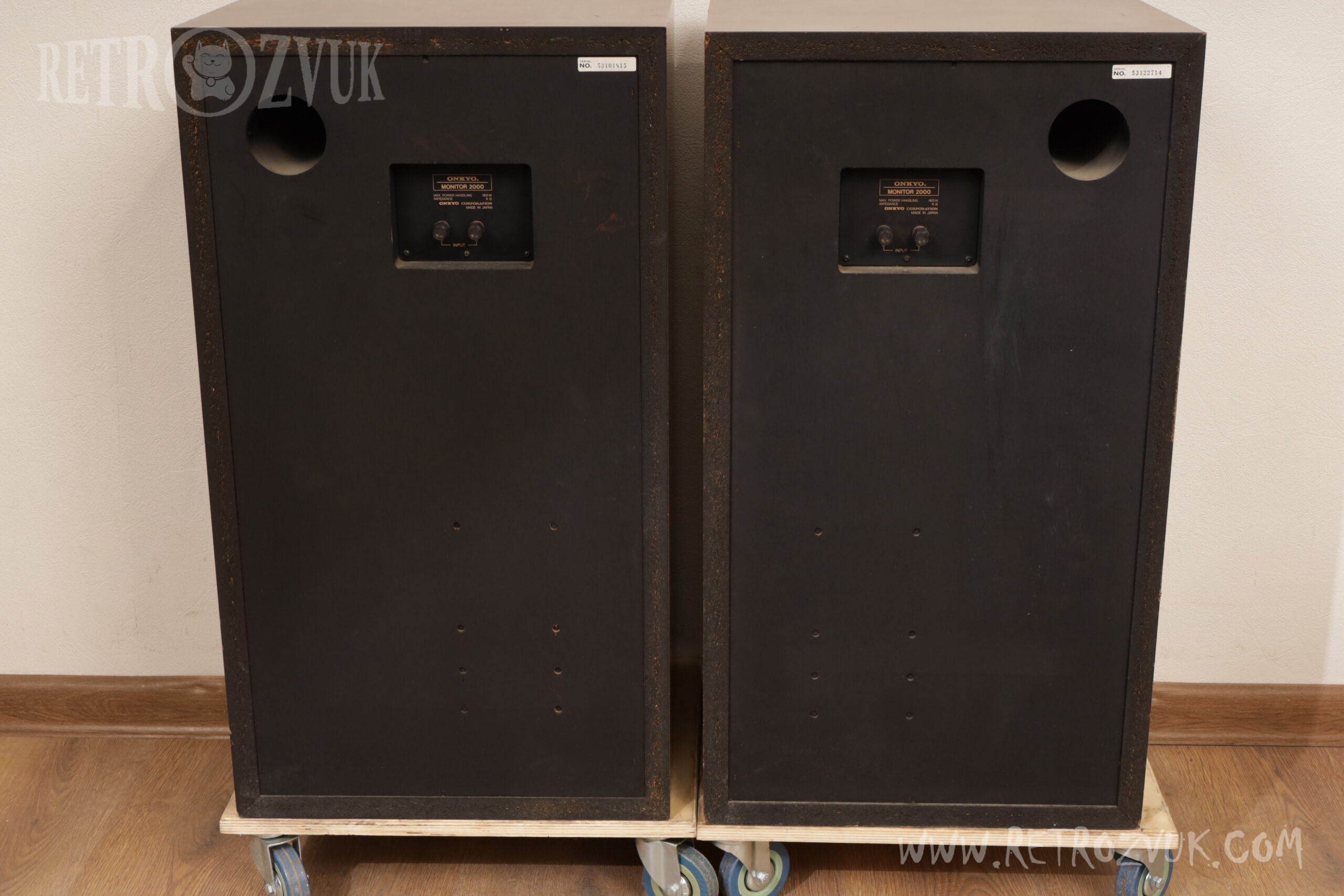

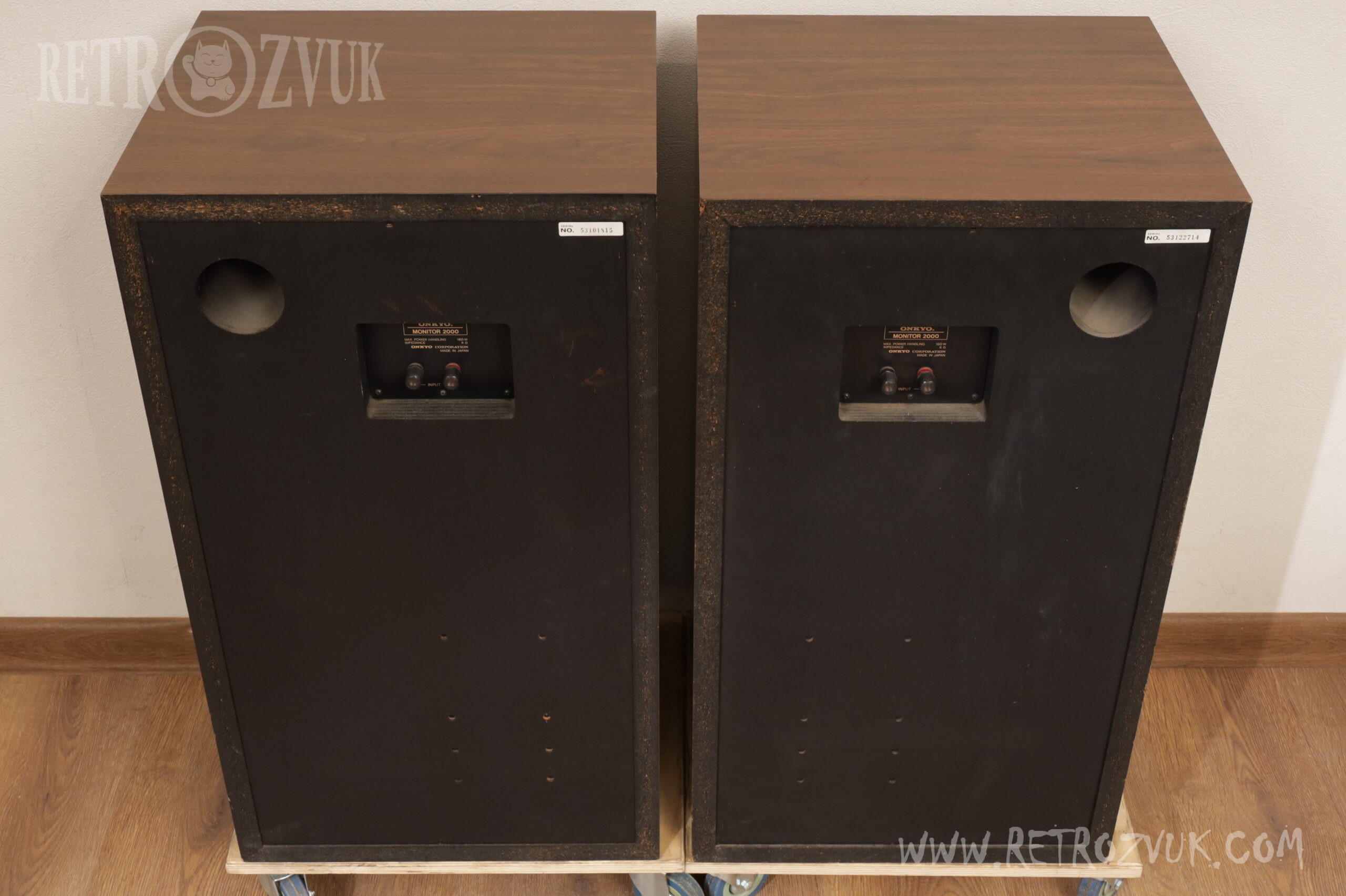

• Конструкция: Фазоинвертор, туннель расположен на задней панели для исключения влияния интерференции от его излучения.

• Материалы и усиление: Основное внимание уделено толщине и ребрам жесткости.

  • Передняя панель, верх, низ и боковые стенки: ДСП толщиной 25 мм.

  • Задняя панель: Фанера Apiton толщиной 28 мм (высокая жесткость и демпфирование).

  • Общий вес системы: 40 кг благодаря основательному усилению.

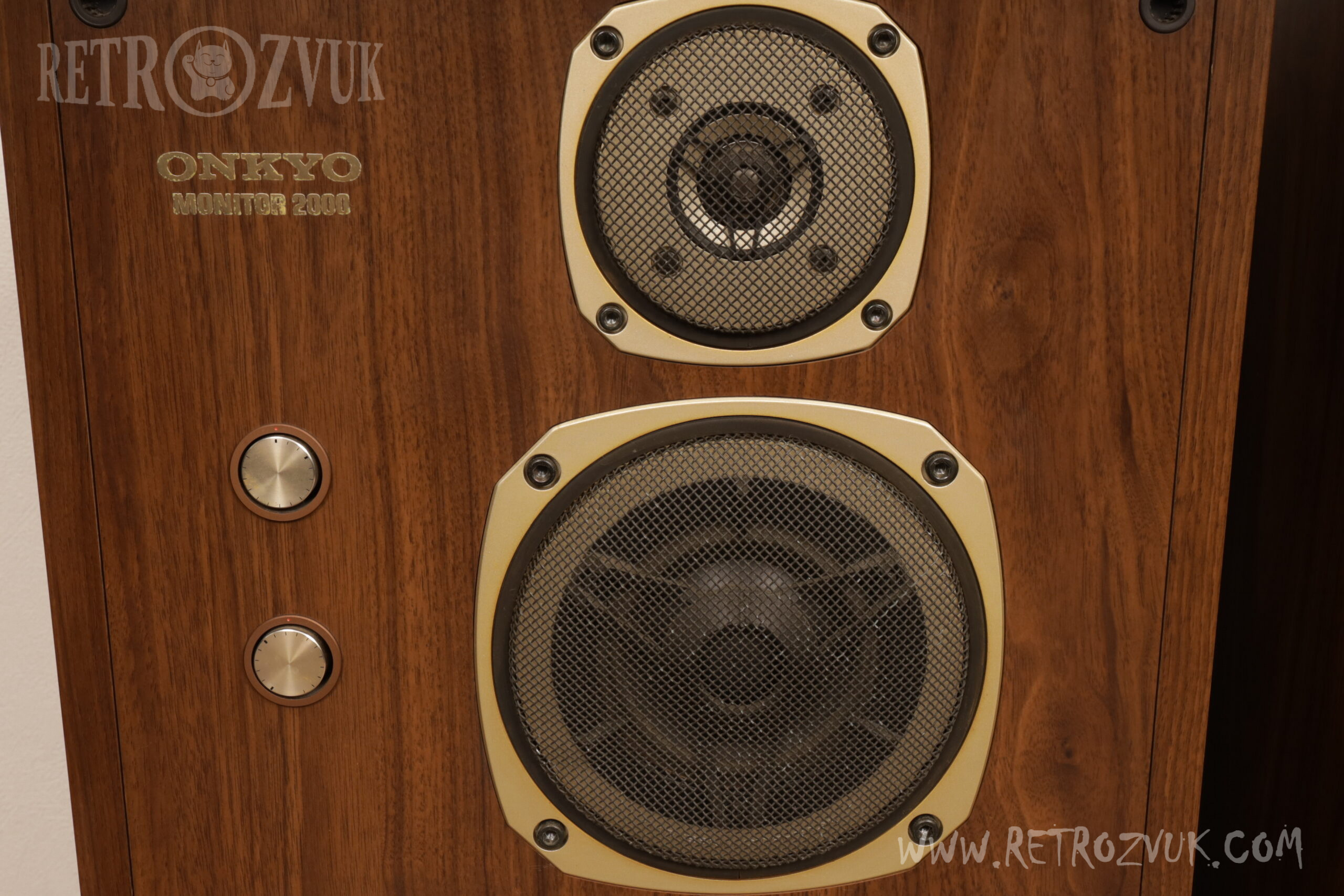

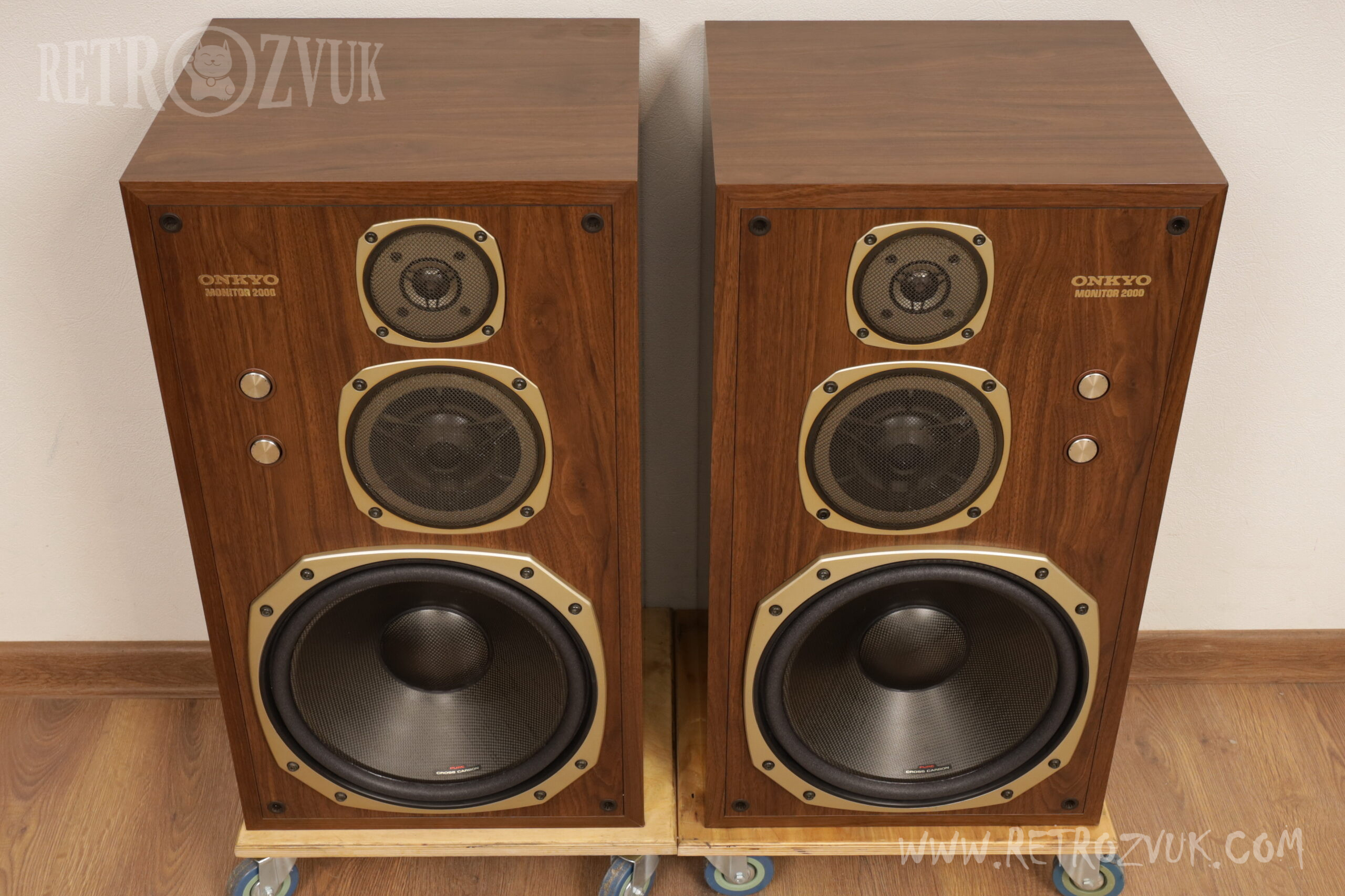

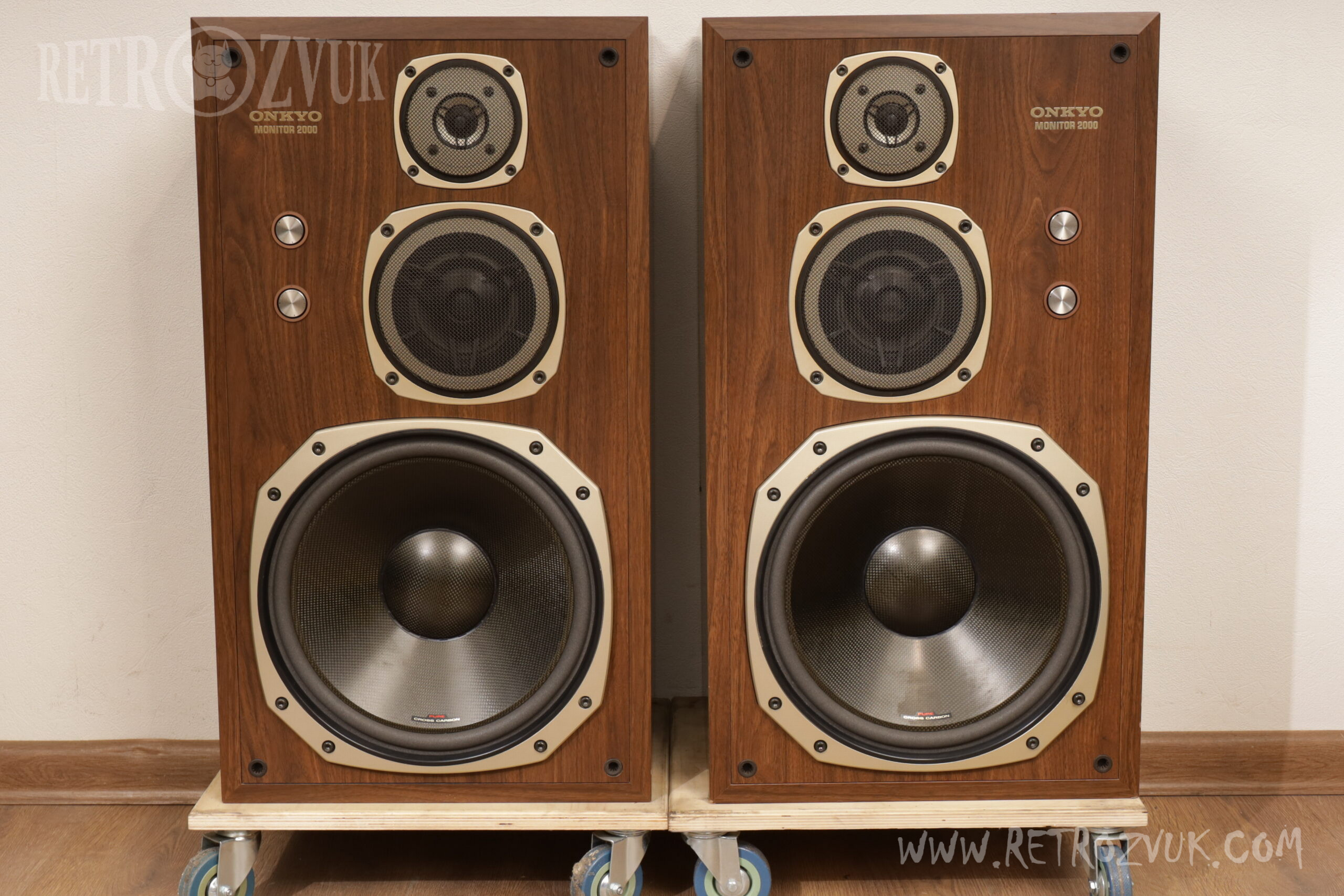

• Передняя панель:

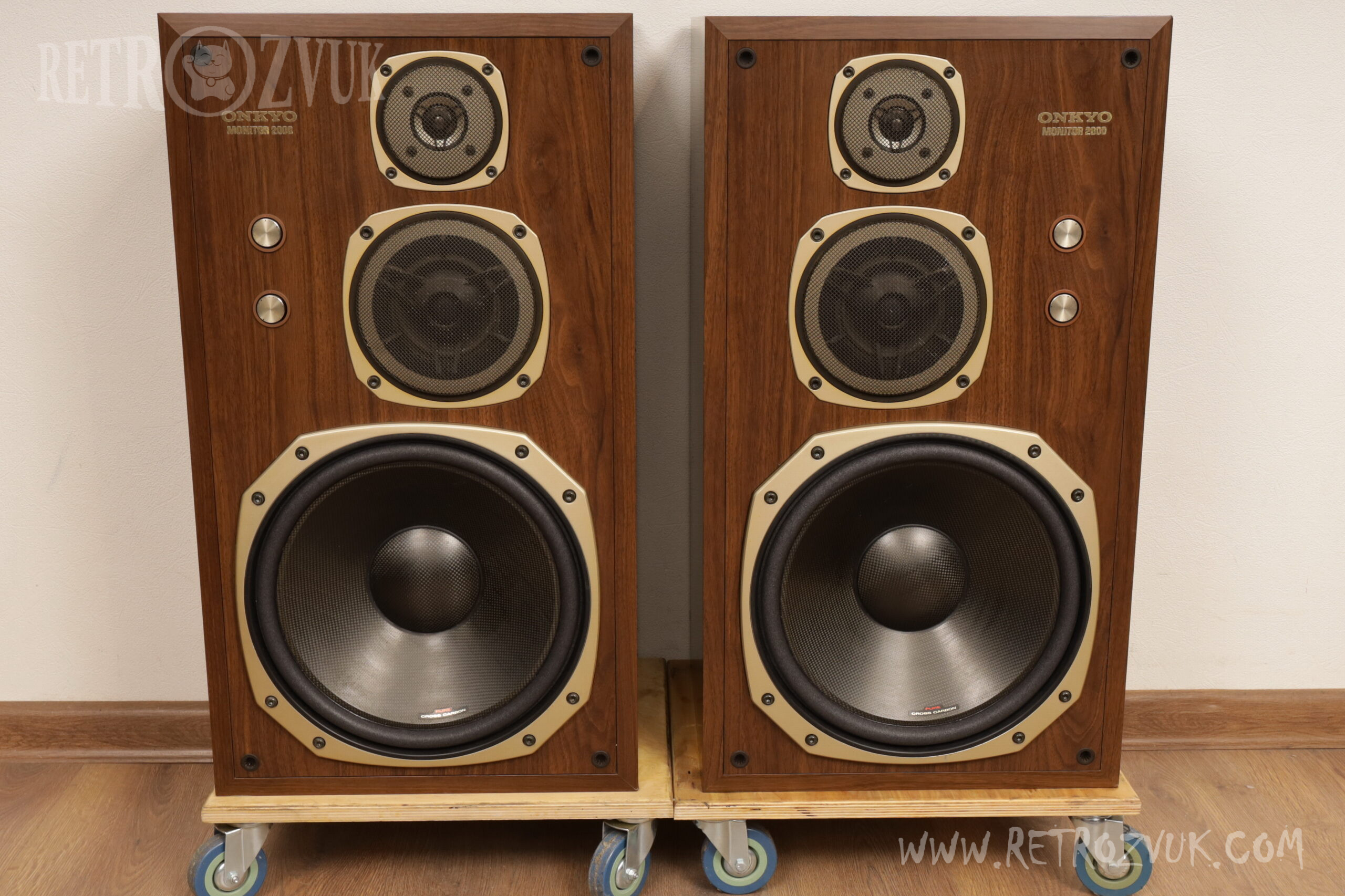

  • Симметричное расположение динамиков для улучшения позиционирования.

  • Поверхность сглажена для минимизации отражений и дифракции звуковых волн.

  • Регуляторы уровня утапливаются для создания плоской поверхности, когда не используются.

  • Толстые эмблемы не используются, вместо этого модель вытравлена на панели.

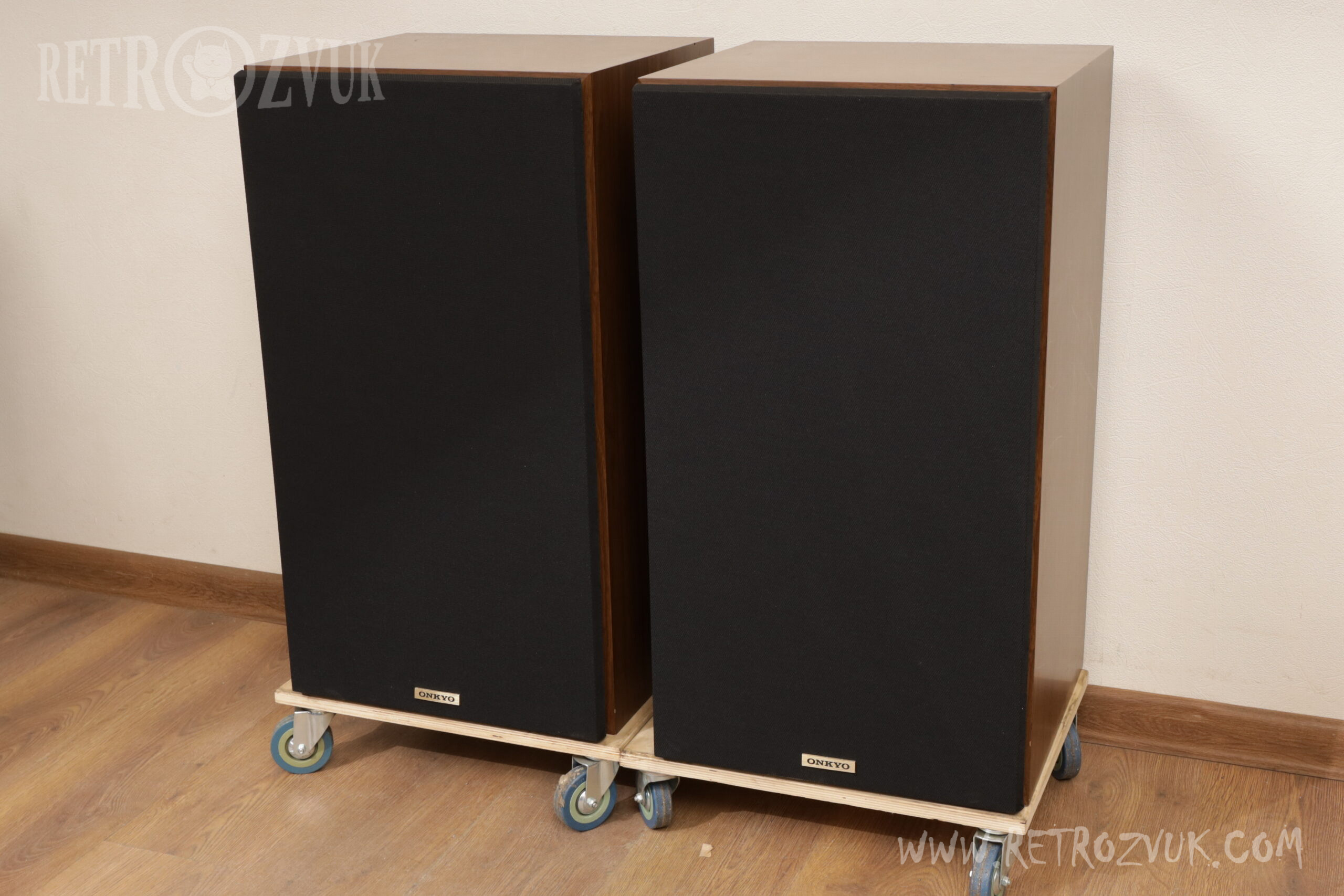

  • Зазор между лицевой панелью и защитной сеткой минимизирует влияние отражений от ее рамки.
