JBL S3500

2-полосная напольная акустическая система с виртуальной коаксиальной компоновкой.

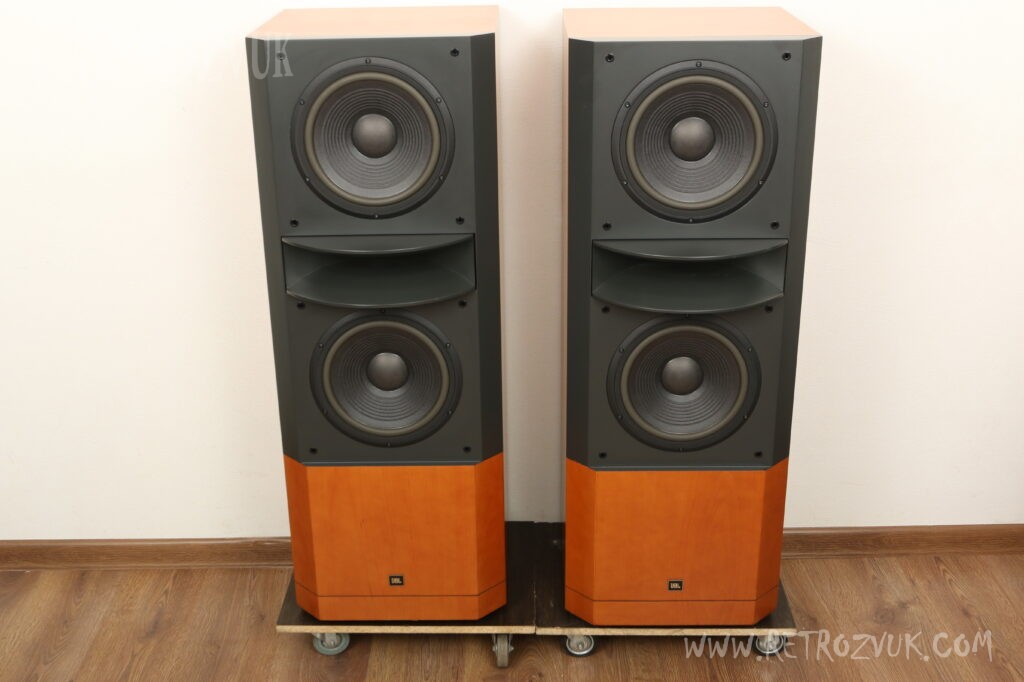

Симметричная компоновка массива (виртуальная коаксиальная) принимается в качестве компоновки единицы, рупорный драйвер расположен в центре, а НЧ-динамики расположены вертикально и симметрично. В результате, несмотря на то, что он имеет 2-полосную конфигурацию, он обеспечивает сплоченность звука, как полнодиапазонный блок, и превосходную локализацию звукового образа.
Кроме того, передняя часть НЧ-динамика оснащена уникальной сарановой сеткой в ​​виде утконоса, которая контролирует пространственное сопротивление отверстия рупора.

Два 25-сантиметровых НЧ-динамика конусного типа установлены в нижнем диапазоне, обеспечивая хорошее движение поршня с достаточной амплитудой конуса даже при большом входе.
В качестве диафрагмы используется традиционный целлюлозный конус JBL с гофрированными ребрами. Кроме того, алюминиевая рама литья под давлением принимается в качестве рамы.

Твитер рупорного типа несут в высокой области.
Блок драйвера 175Nd-1, использующий диафрагму из чистого титана на 4,4 см, несут в блоке драйвера.
Диафрагма этого устройства отлита как можно тоньше, чтобы улучшить отклик в верхнем диапазоне, а уникальное покрытие JBL Aqua Plus применяется для контроля резонанса в верхнем диапазоне. Это реализовало воспроизведение высоких регистров, соответствующее DVD Audio, SACD и т. д.
Кроме того, неодимовый магнит принимается как магнитная цепь.
Двухлучевой рупор с постоянной направленностью горизонтальных 110 градусов x вертикальных 40 градусов принимается как часть рупора. Материал МДФ используется для этого рога.

Только часть низкочастотного динамика служит конструкцией магнитного экрана, и утечка магнитного потока уменьшается.

Сетевая часть приняла отдельную сеть, в которой каждая подложка была сделана независимой для объекта для областей с низким звуком и для областей с высоким звуком, и предотвратила взаимные помехи. Кроме того, низкие потери достигаются за счет прямого подключения основных элементов сети.

Ненужная вибрация подавляется за счет использования массивного МДФ толщиной 47 мм для передней панели корпуса.
Наружная часть отделана шпоном из натурального вишневого дерева, а передняя панель покрыта темно-серым полуматовым лаком, чтобы соответствовать затемненной театральной обстановке.

Позолоченные входные клеммы типа перемычки используются для каждого из диапазонов низких и высоких частот, обеспечивая двухпроводное подключение и пассивное двухканальное управление.
