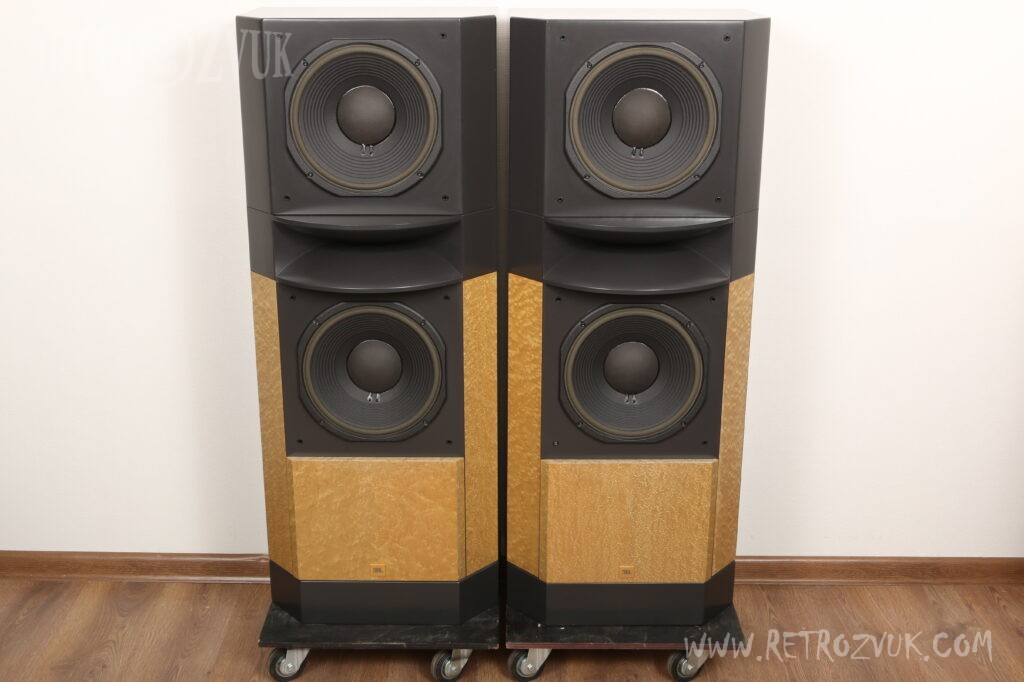

JBL K2-S5500

Акустическая система типа Tallboy серии Project K2 разработана с использованием концепции качества звука, которая использовалась в S9500, и новейших технологий.

В S5500 используется виртуальная коаксиальная двухполосная конфигурация, в которой среднечастотный и высокочастотный блоки расположены в центре.

Два 30-сантиметровых низкочастотных громкоговорителя типа конуса LE125S несут в низком проходе.
В этом устройстве используется мощная магнитная схема, которая унаследовала технологию S9500 после детального изучения баланса качества звука с компрессионным драйвером 275Nd. Звуковая катушка представляет собой 3-дюймовую катушку большого диаметра, которая намотана на ребро алюминиевым ленточным проводом. Кроме того, для диафрагмы используется высокопрочная конусная бумага с оригинальным покрытием JBL Aqua Plus, благодаря чему достигаются превосходные низкочастотные характеристики.
Кроме того, тепло, выделяемое звуковой катушкой, устраняется за счет покрытия всей магнитной цепи центральным полюсным наконечником с вентиляционным отверстием в середине полюсного наконечника и алюминиевым литым радиатором.

Единицу типа рупора, которая состояла из драйвера сжатия 275Nd и бирадиального рупора, несут в высокой области.
275Nd — это уменьшенная версия 475Nd. В модели 275Nd поверхность диафрагмы из чистого титана диаметром 2 дюйма и толщиной 0,05 мм покрыта уникальным покрытием JBL Aqua Plus для управления высокочастотной характеристикой и подавления ненужной вибрации. Кроме того, линейность улучшается за счет подвески с ромбовидной кромкой.
Магнитная структура внутреннего магнита с использованием неодимового магнита используется в качестве магнитной цепи, а антимагнитные меры идеальны.

Для двухлучевого рупора используется новый материал JBL COMPII.
Этот материал на основе полиэстера предназначен для освоения космоса и военных целей, имеет меньший резонанс и плотность примерно в 2,5 раза больше, чем материал МДФ, что делает его отличным материалом для валторн.
Направленные характеристики этого рупора составляют 60 градусов по горизонтали и 40 градусов по вертикали.

Схема линейного определения с зарядовой связью принимается как сеть.
Этот метод был получен из выяснения рабочего состояния конденсаторов в цепи сети, на что раньше не обращали внимания.В цепи сети использовалась пара конденсаторов с удвоенной нормальной емкостью, а центральной точкой была мощность питание от встроенной батареи.Прикладывая напряжение смещения, рабочая область конденсатора смещается до уровня с превосходной линейностью. Это подавляет искажение перехода через ноль, возникающее при изменении полярности конденсатора.
Кабели Monster используются для внутренней проводки.

Предусмотрен переключатель регулировки уровня высокочастотного выходного сигнала -1 дБ/0 дБ/+1 дБ, позволяющий выполнять точную настройку в соответствии с акустическими характеристиками комнаты для прослушивания и точки прослушивания.

Хотя по внешнему виду корпус служит цельным типом, каждый блок монтируется в корпусе, который стал самостоятельным, соответственно конструктивно.
Корпус низкочастотного динамика в основном представляет собой фазоинверторную операцию с трубчатым каналом, но в его конструкции используется новый метод, называемый IET (воображаемая эквивалентная настройка), который был первоначально разработан JBL.Изменяя резонансную частоту канала и канала, мы добиваемся оптимальных фазовых характеристик и уровня звукового давления в низкочастотном диапазоне при воспроизведении музыки. Это позволило получить плоскую частотную характеристику при минимальных фазовых искажениях.

Входной разъем также поддерживает двухпроводное подключение, а поскольку он также оснащен переключателем, отключающим встроенную сеть, можно управлять несколькими усилителями, используя внешнюю сеть.

S5500 поставлялся в четырех различных цветовых вариациях: черный глянцевый лак, калифорнийский орех, полоса мадлуна и клен граверсай.
