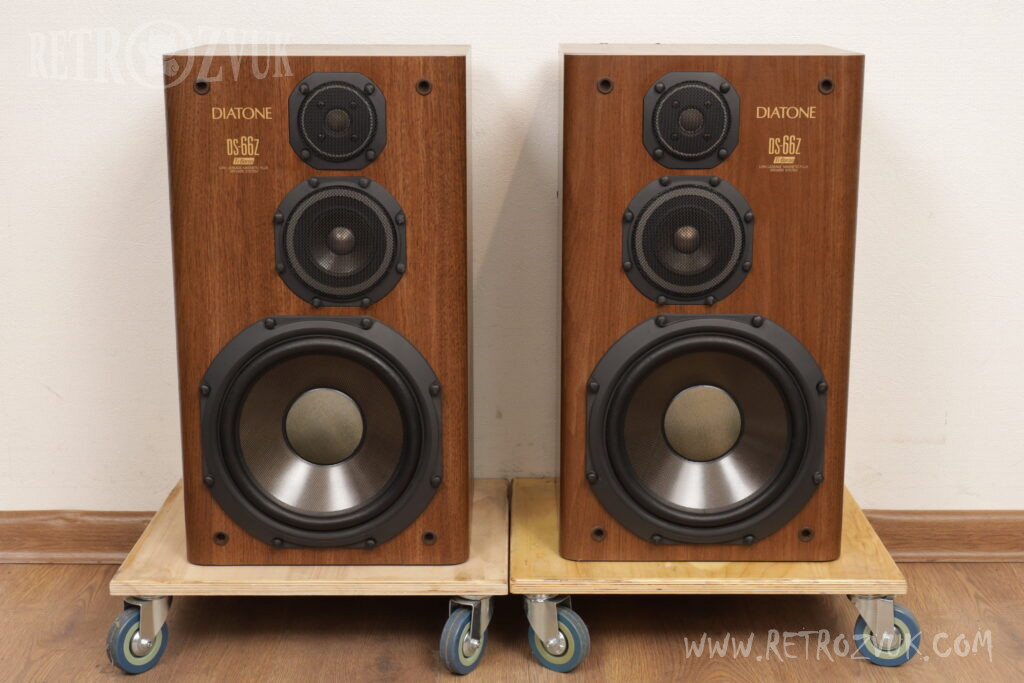

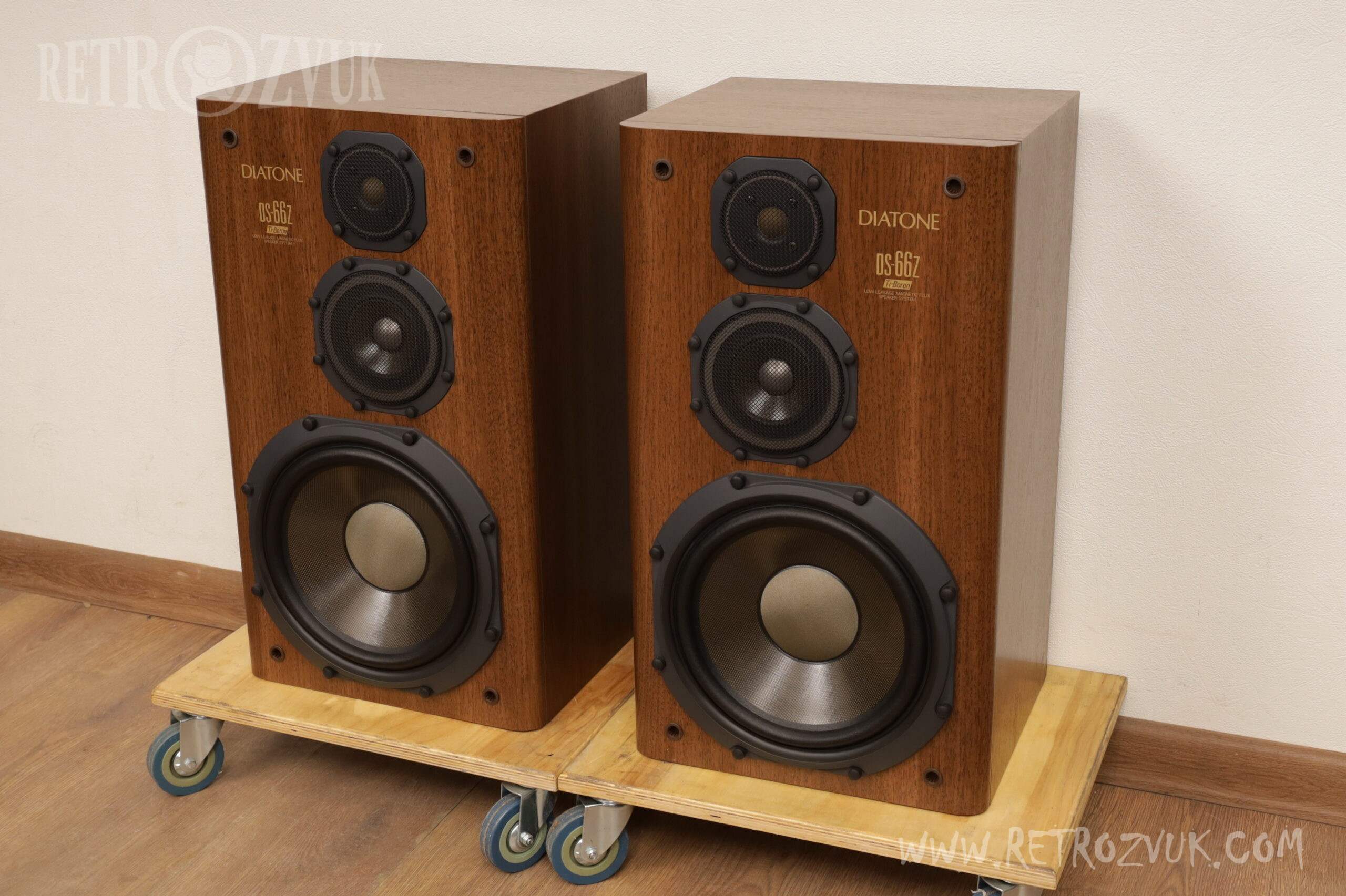

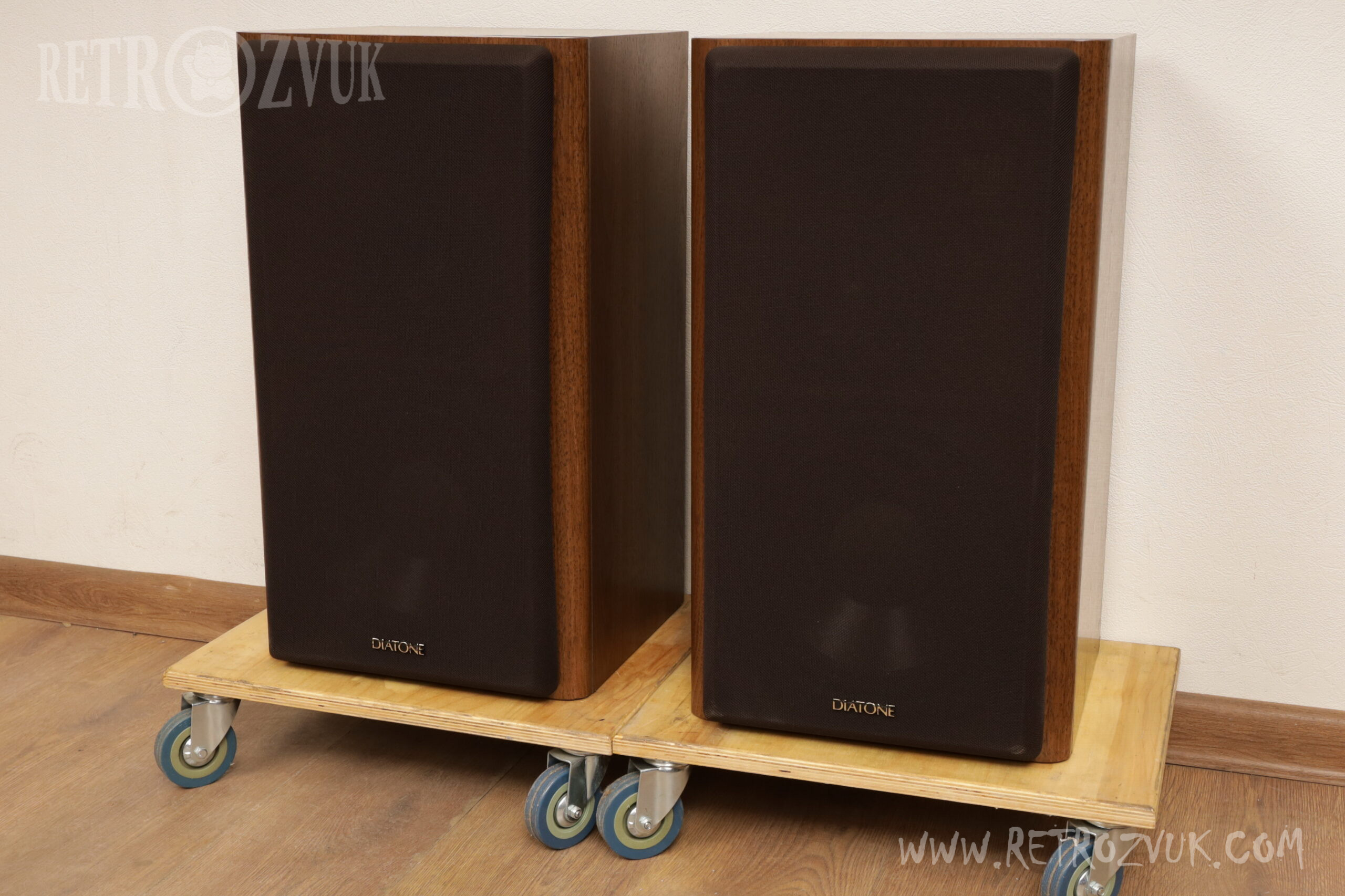

Diatone DS-66Z

DIATONE DS-66Z  (выпуск 1990 года)

Описание

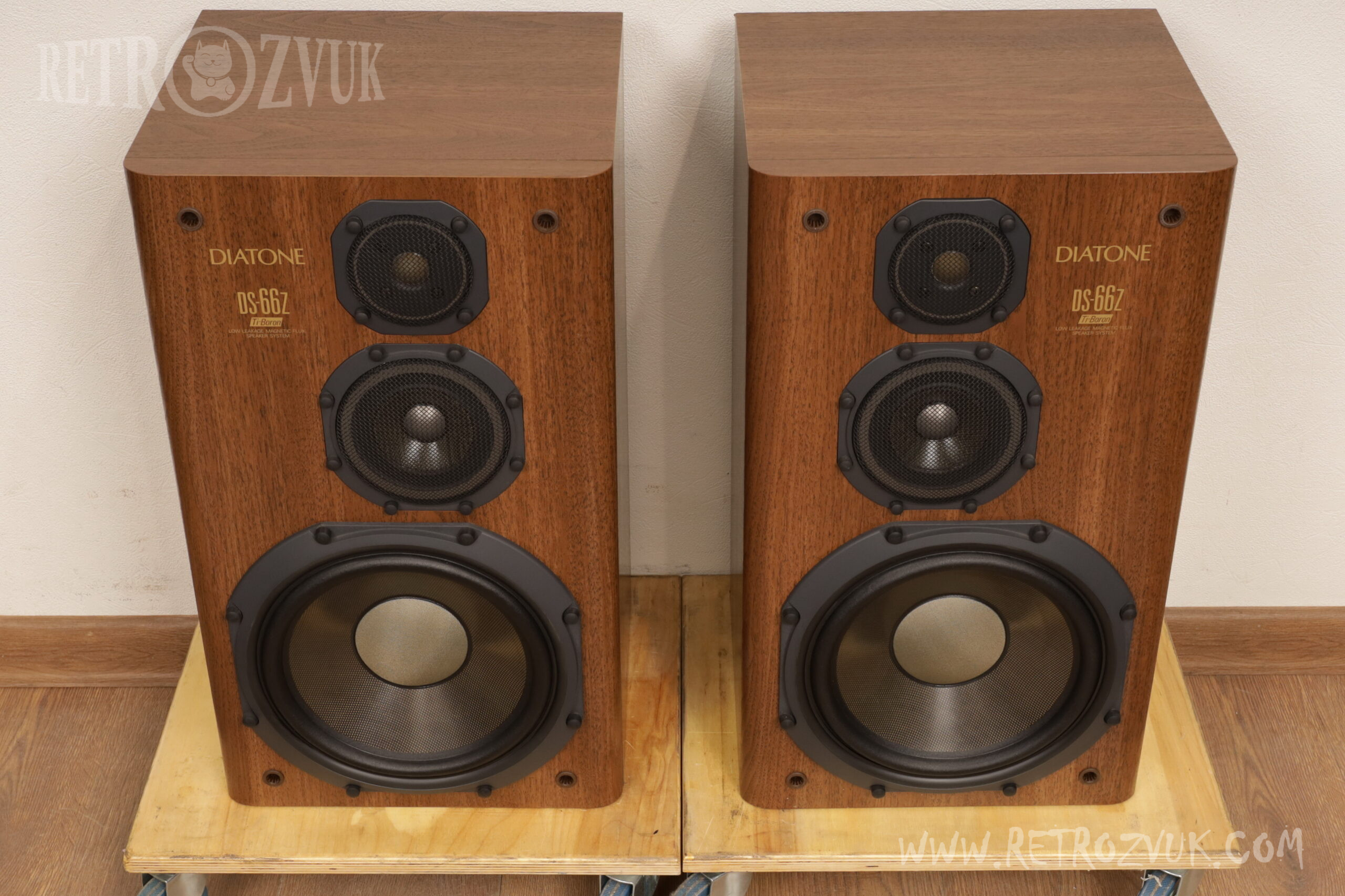

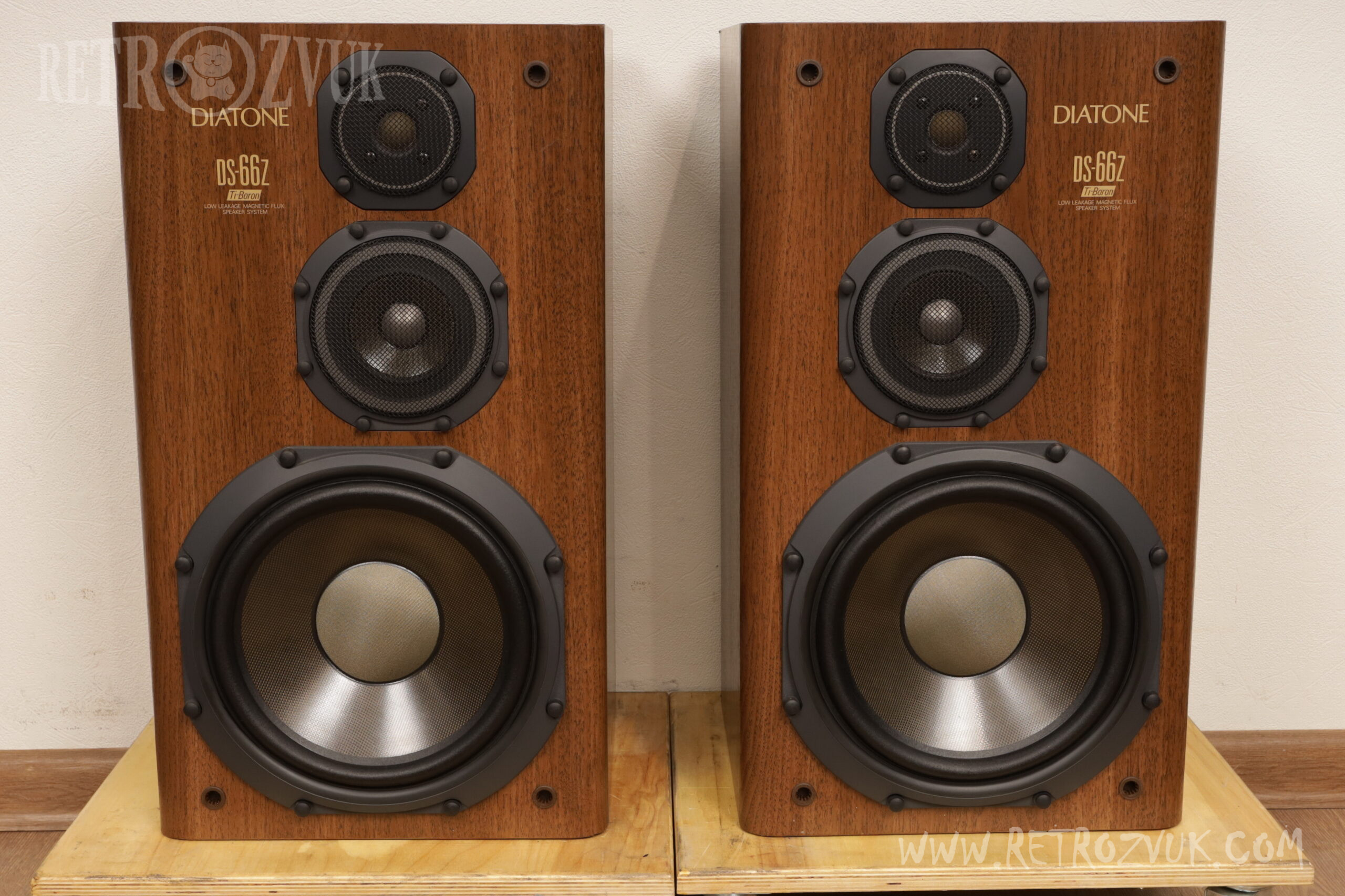

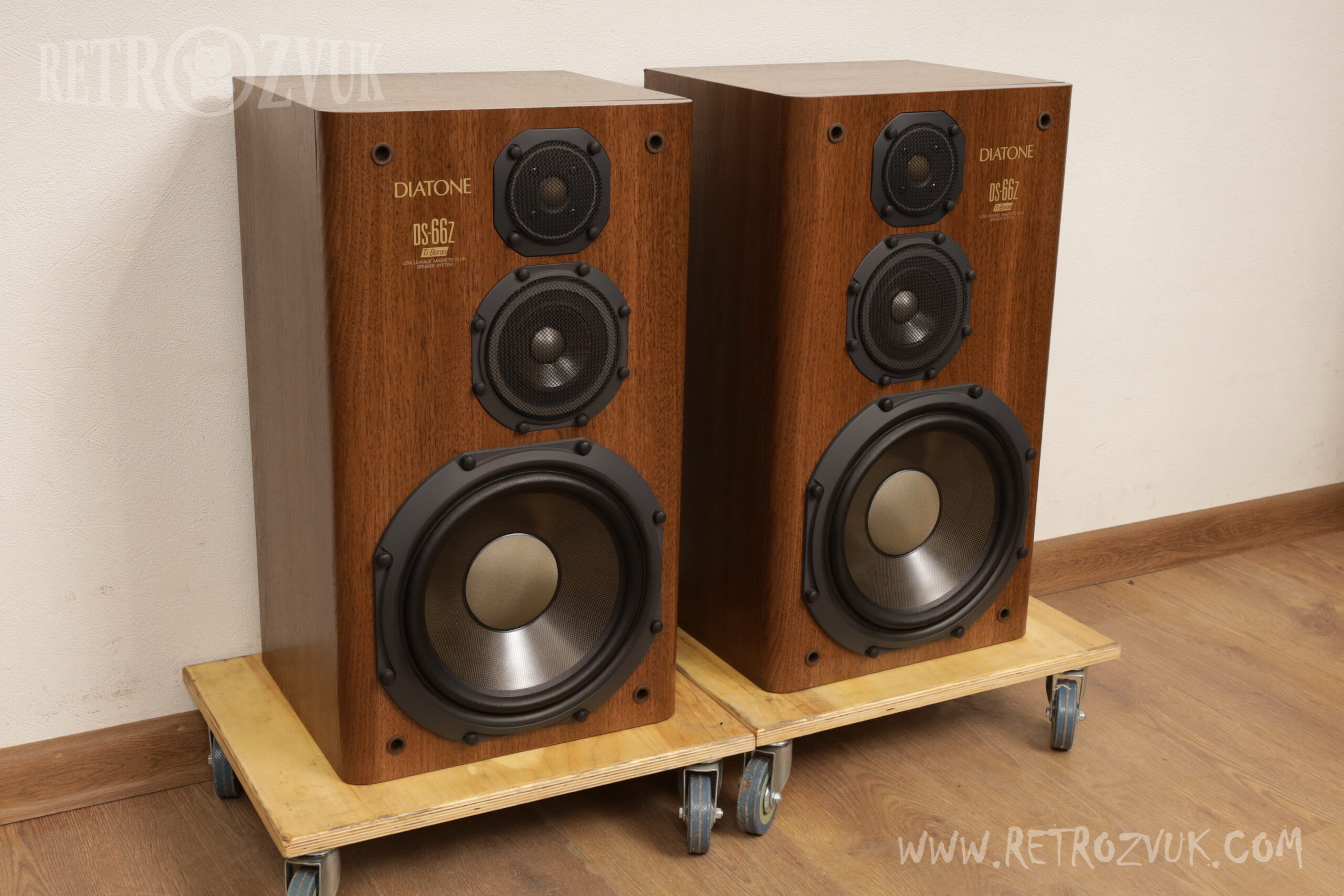

Акустическая система фазоинверторного типа, в которой сконцентрированы технологии Diatone.

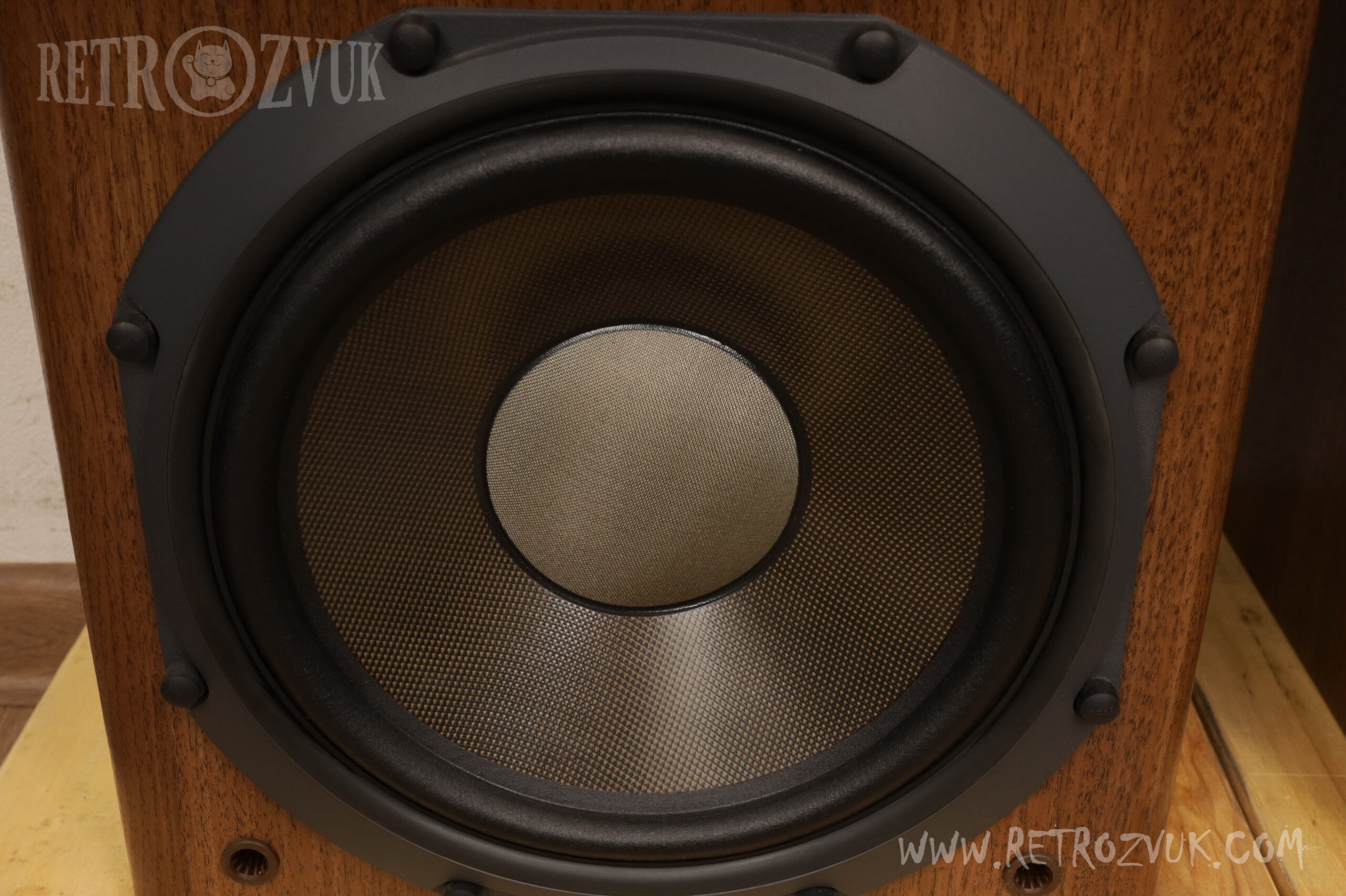

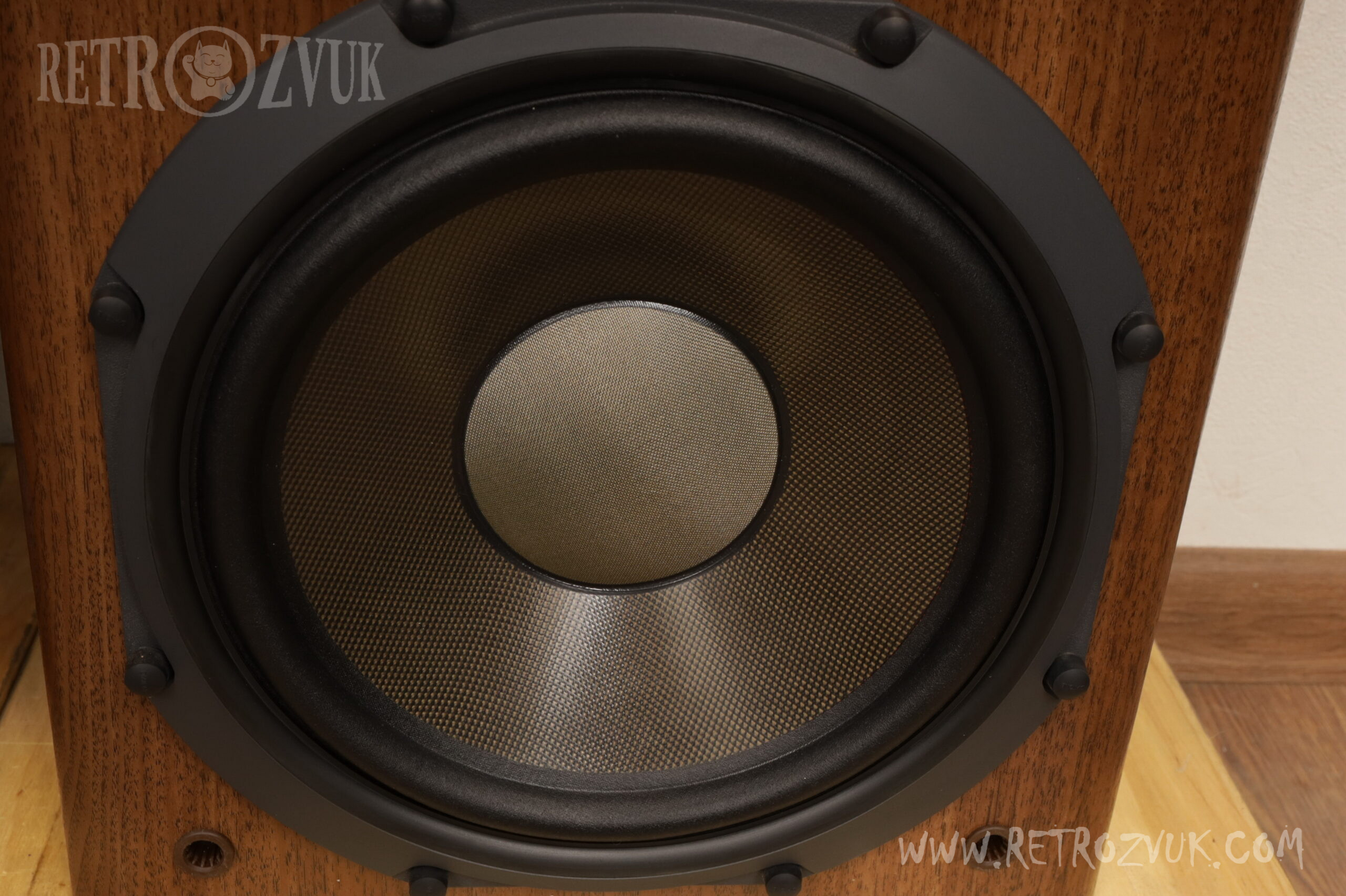

В низкочастотной секции установлен 27-сантиметровый конический вуфер. В диффузоре применен новый гибридный арамидный конус (New Aramid Hybrid Cone). Этот диффузор выполнен из арамидного гибридного FRP с интраплейной структурой, сочетающей органическое арамидное волокно (ароматический полиамид), обладающее высокой жесткостью и оптимальным коэффициентом потерь, и неорганическое волокно аморфный кремнезем, отличающееся высокой прочностью. В модели DS-66Z прочность аморфного кремнезема была повышена на 15% по сравнению с традиционными материалами, и их объединение в гибридную структуру позволило достичь как более высокого удельного модуля упругости, так и оптимальных внутренних потерь.

Кроме того, для рамы применена высокопрочная R.S.-рама (Rigid Structure Frame), которая надежно закреплена в корпусе.

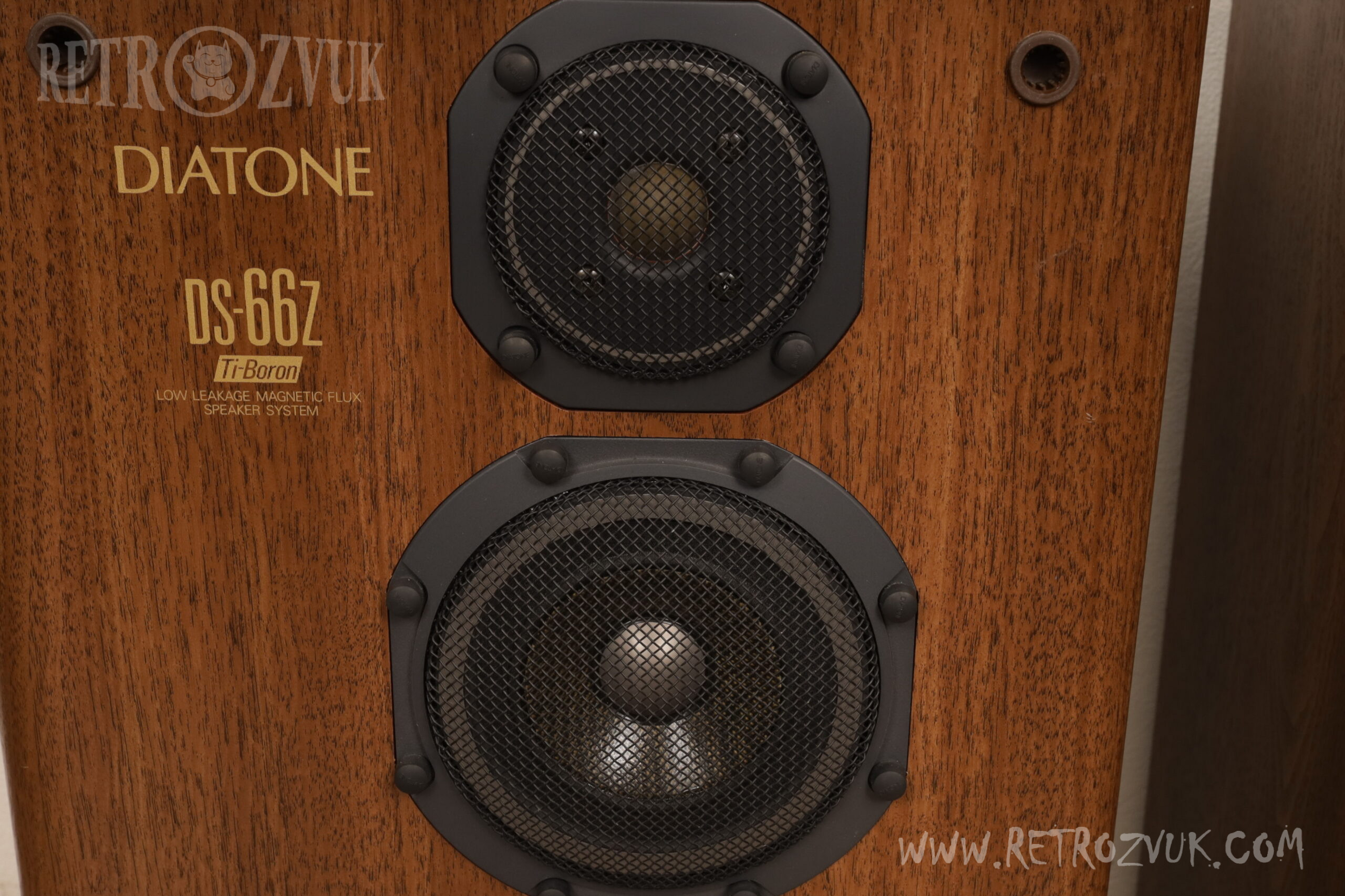

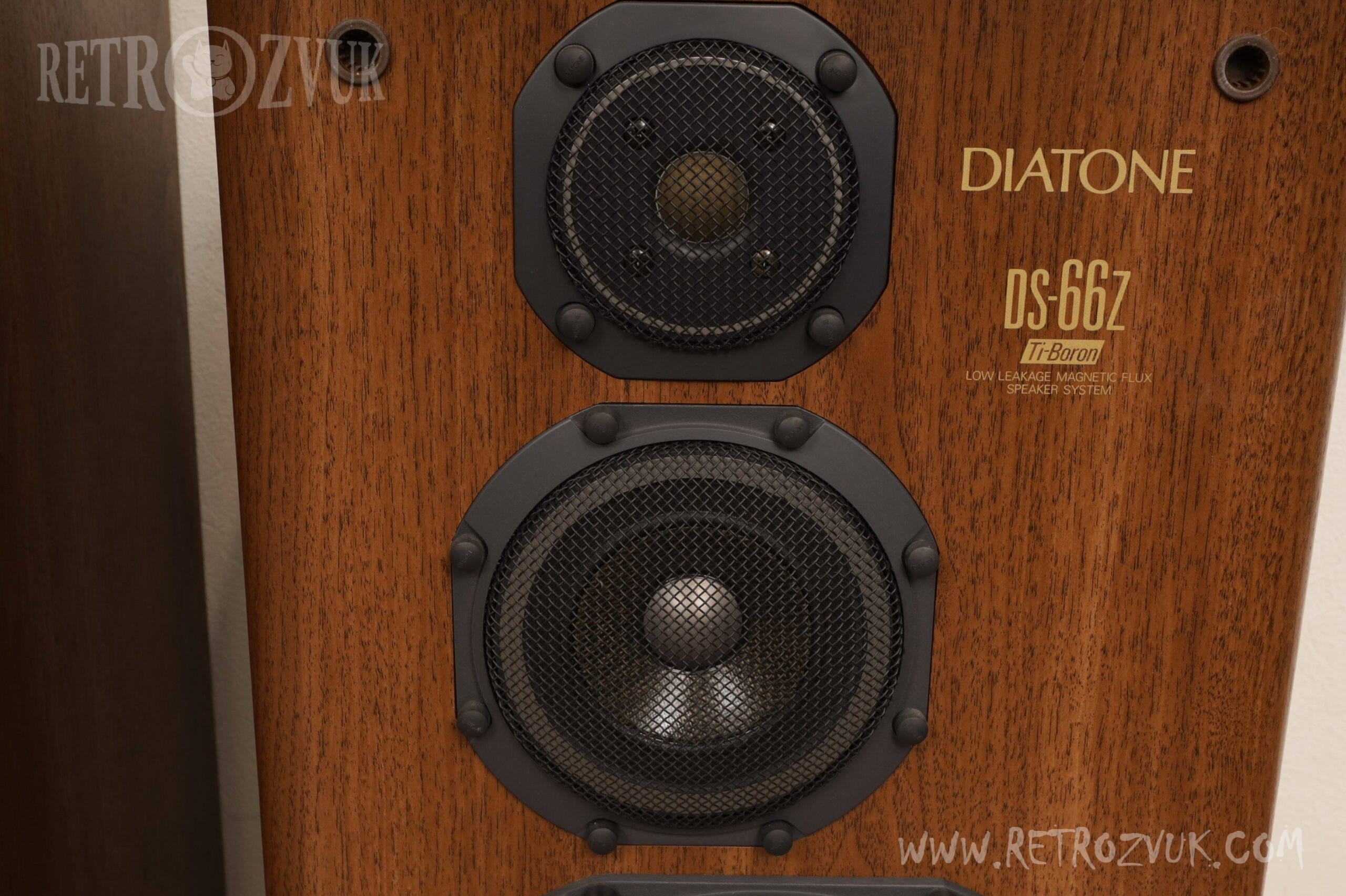

В среднечастотной секции установлен 10-сантиметровый конический среднечастотник. Для конической части диффузора, как и у вуфера, использован новый гибридный арамидный конус (New Aramid Hybrid Cone). В центральной диафрагме применен новый разработанный купол из омега-титана (Omega Titanium Dome), сочетающий высокий удельный модуль упругости и внутренние потери.

В высокочастотной секции установлен 2,5-сантиметровый купольный твитер. В качестве материала диафрагмы используется бор, обладающий превосходными характеристиками, такими как быстрый отклик на входной сигнал и подавление собственных призвуков металлических материалов. Применение D.U.D.-структуры (Direct Unified Diaphragm), в которой диафрагма и каркас звуковой катушки объединены в единое целое, позволяет передавать усилие от звуковой катушки на диафрагму без потерь. Это обеспечивает улучшение переходных характеристик, высокую верхнюю граничную частоту, а также повышение линейности и допустимой мощности.

Кроме того, в конструкции динамика применен гибридный метод D.M. (Direct Mount), при котором вся пластина магнитной цепи закреплена в раме, что демпфирует собственные резонансы магнитной системы.

Предусмотрена магнитная защита, что позволяет размещать колонки рядом с кинескопом без негативного влияния на изображение.

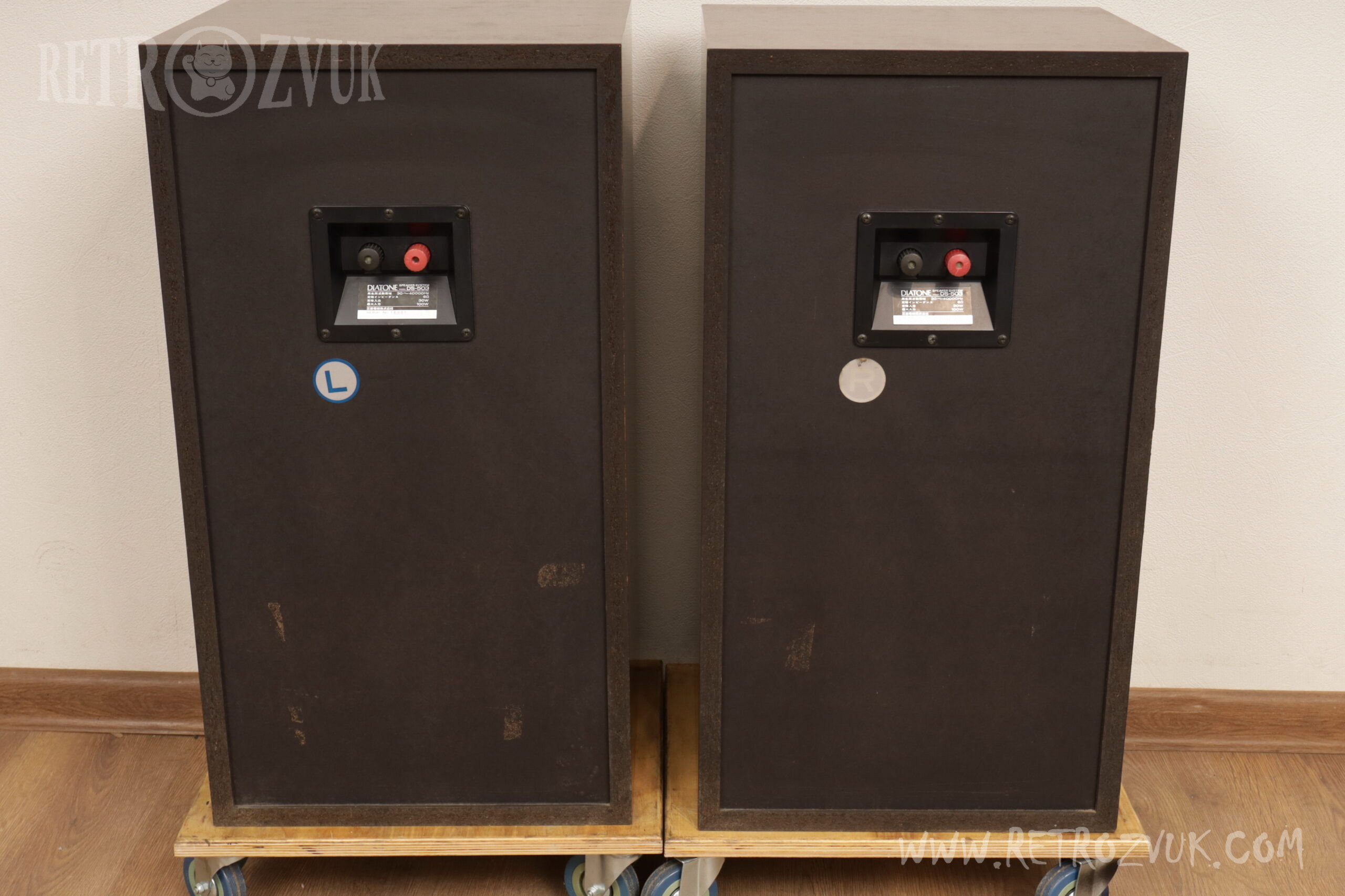

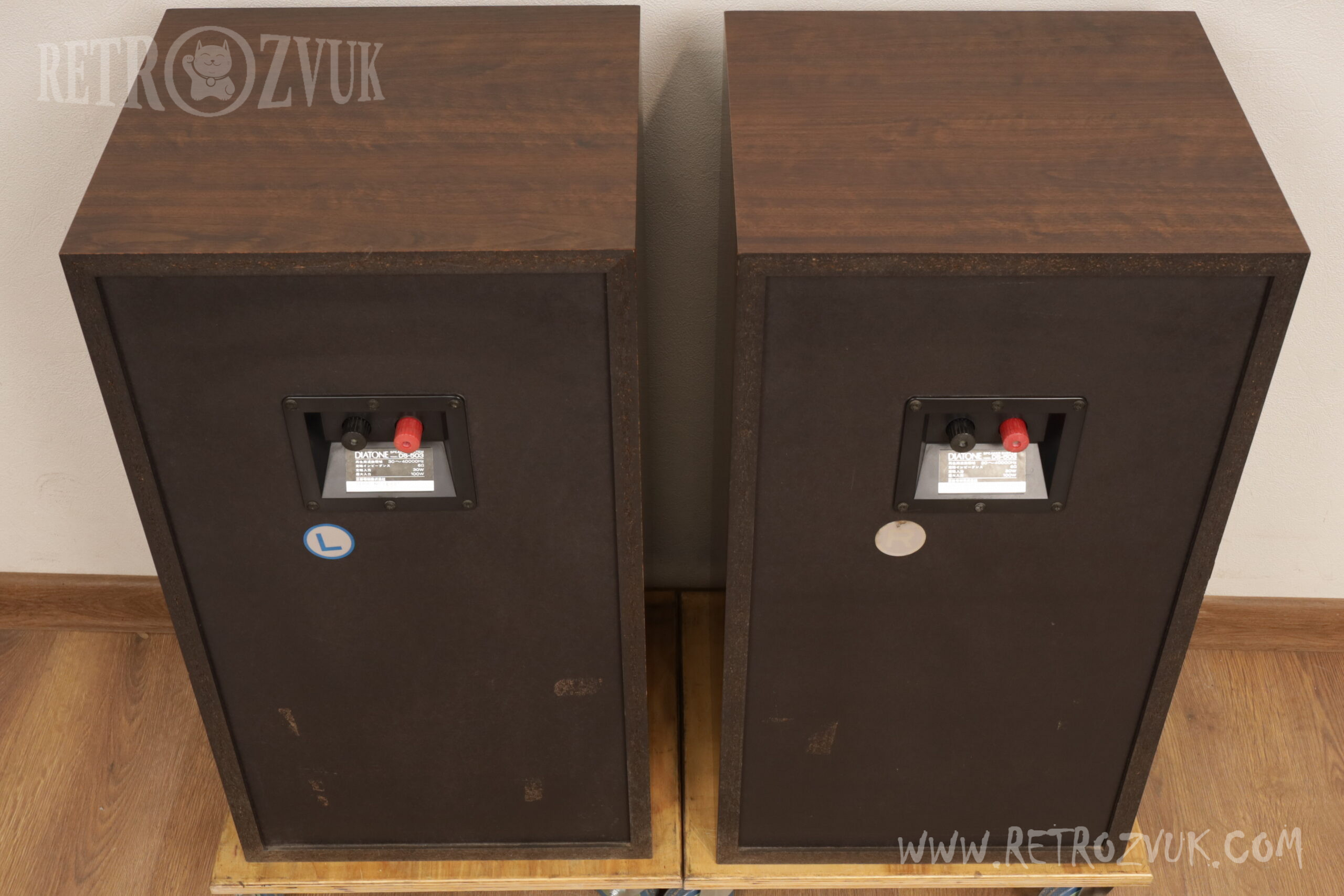

В разделительном фильтре применена система обжимного монтажа (кримп-соединений): провода пропускаются через трубку (гильзу) и обжимаются, что исключает искажения на границах разнородных металлов, возникающие при пайке. Для снижения потерь при подаче питания от входных клемм к динамикам, проводка от входных клемм выполнена независимой для каждого динамика. Кроме того, для обеспечения сбалансированной подачи тока используется метод централизованного обжима в одной точке от входных клемм к каждому динамику.

Разделительный фильтр выполнен по раздельной конструкции, с вынесенными в отдельную секцию элементами для вуфера, генерирующего большой магнитный поток, что позволяет исключить взаимные помехи, приводящие к ухудшению качества звука. В катушках применяются ламинированные ориентированные сердечники, в проводах — бескислородная медь, а конденсаторы и резисторы тщательно отобраны на основе измерений и прослушиваний.

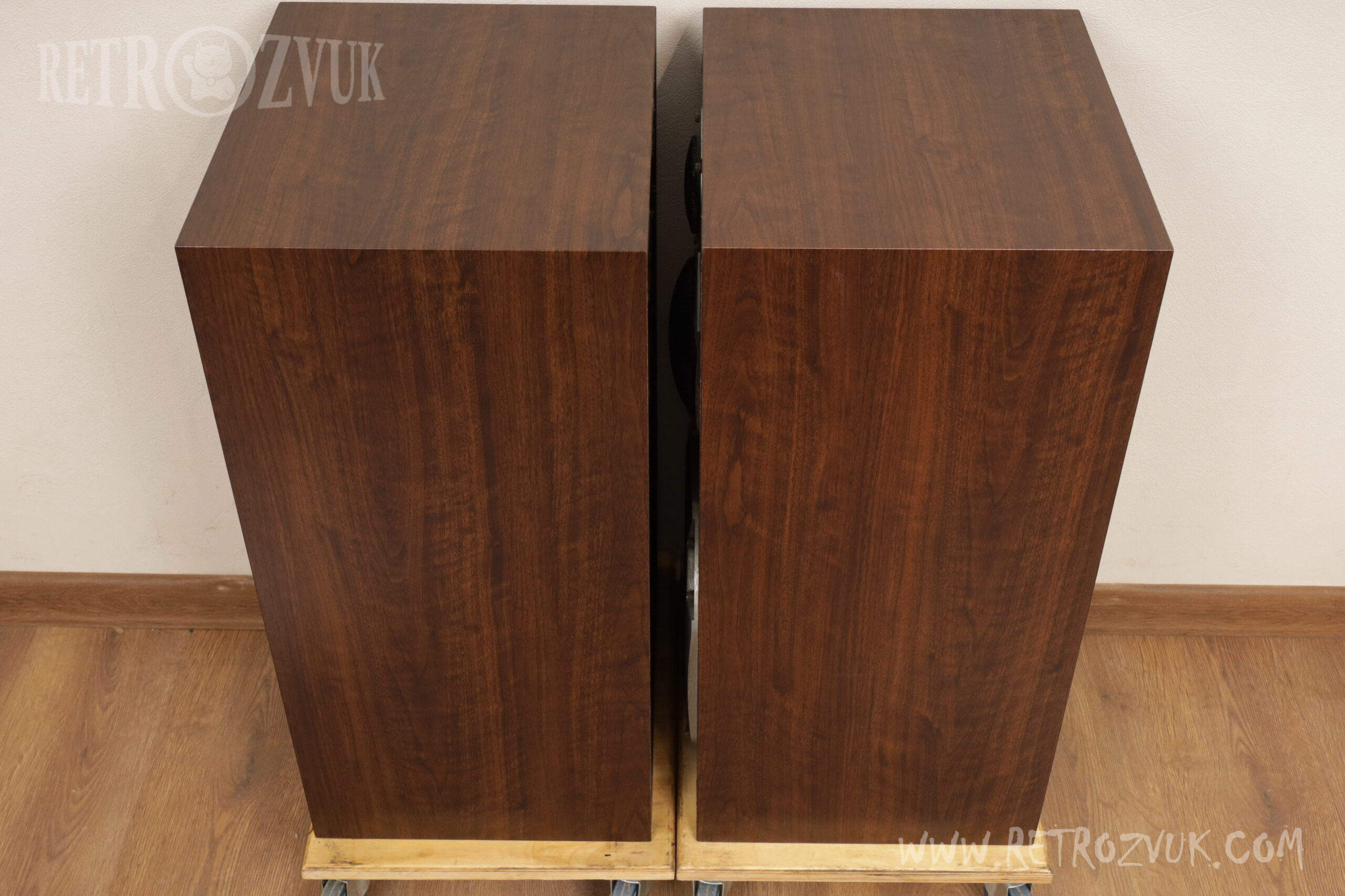

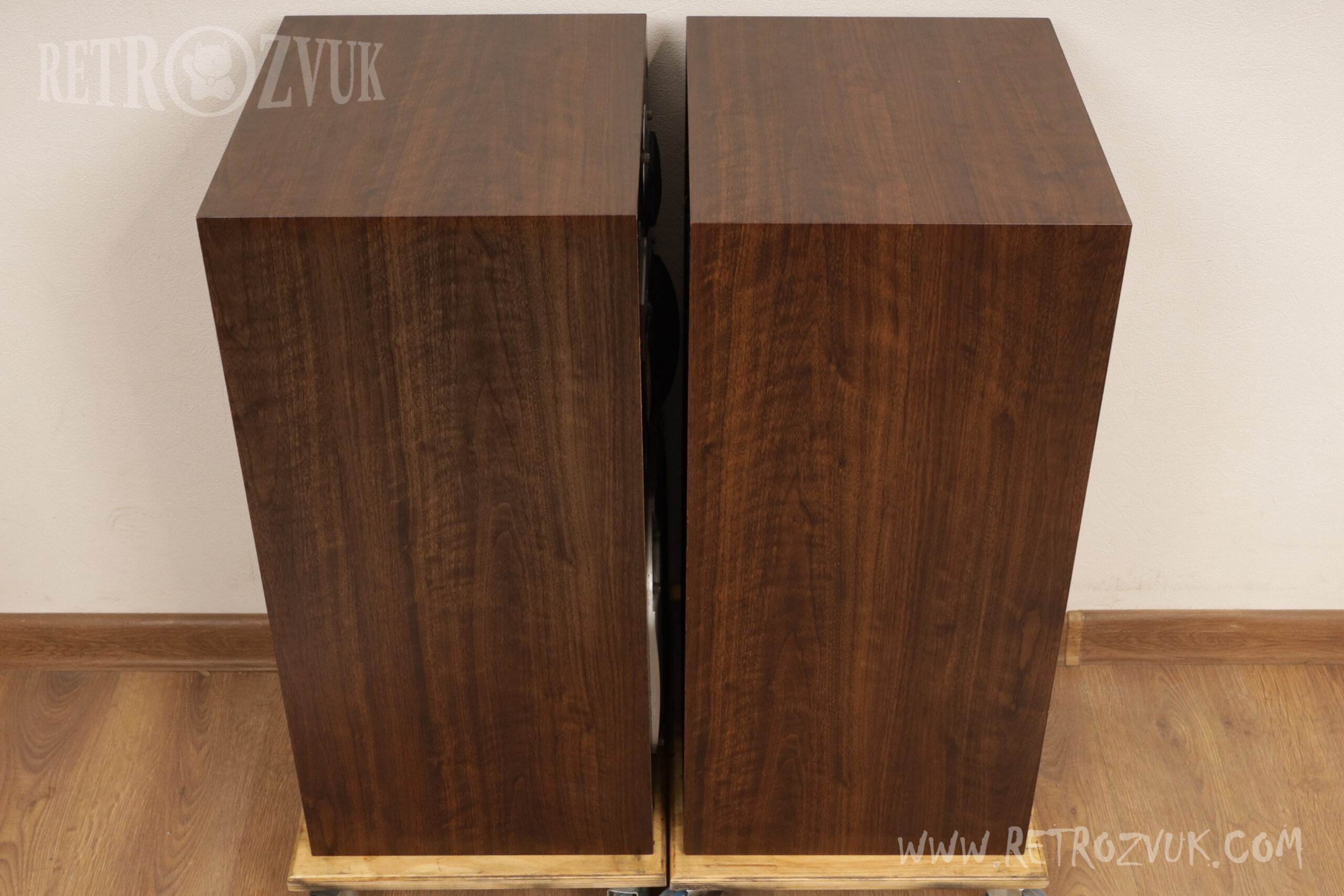

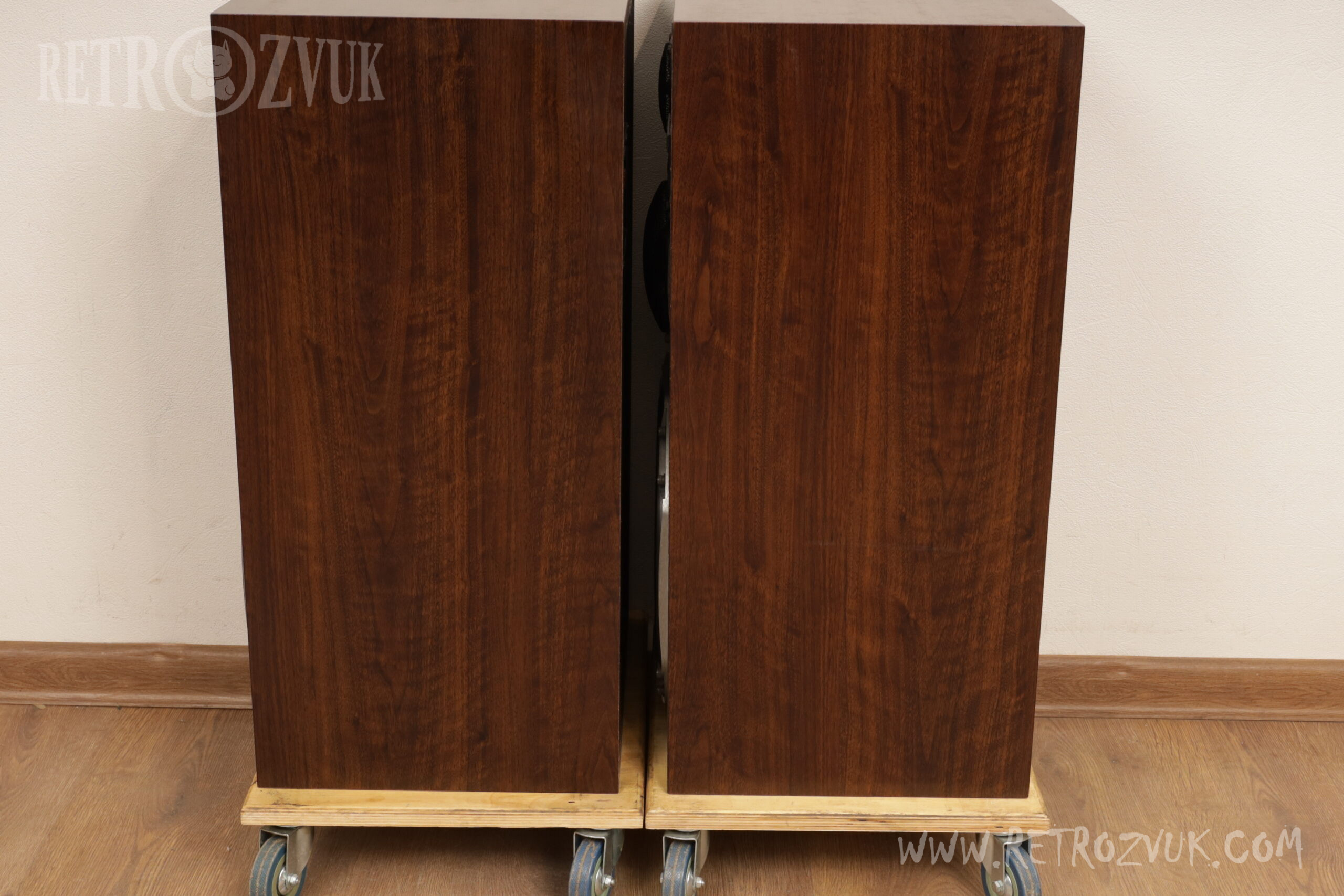

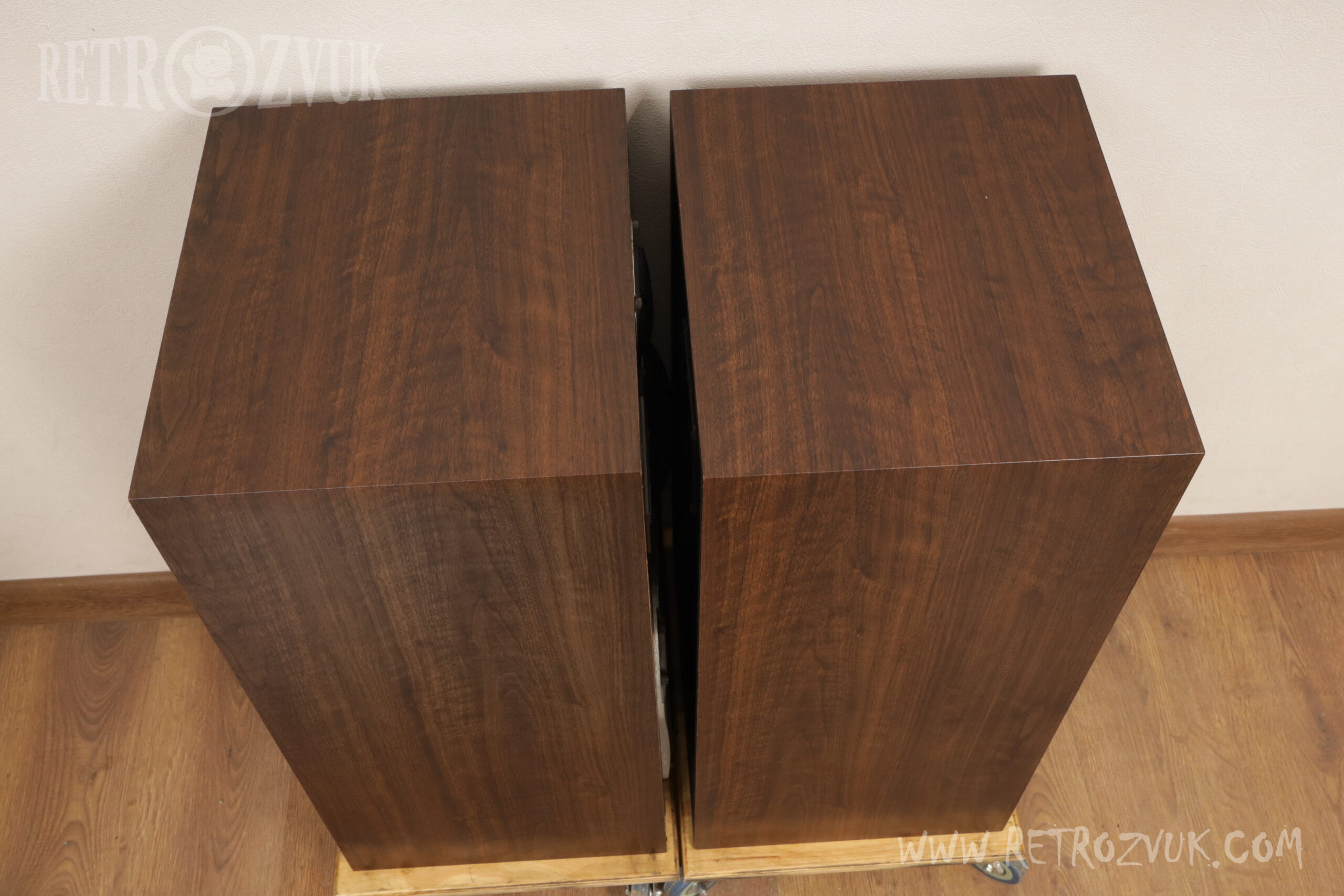

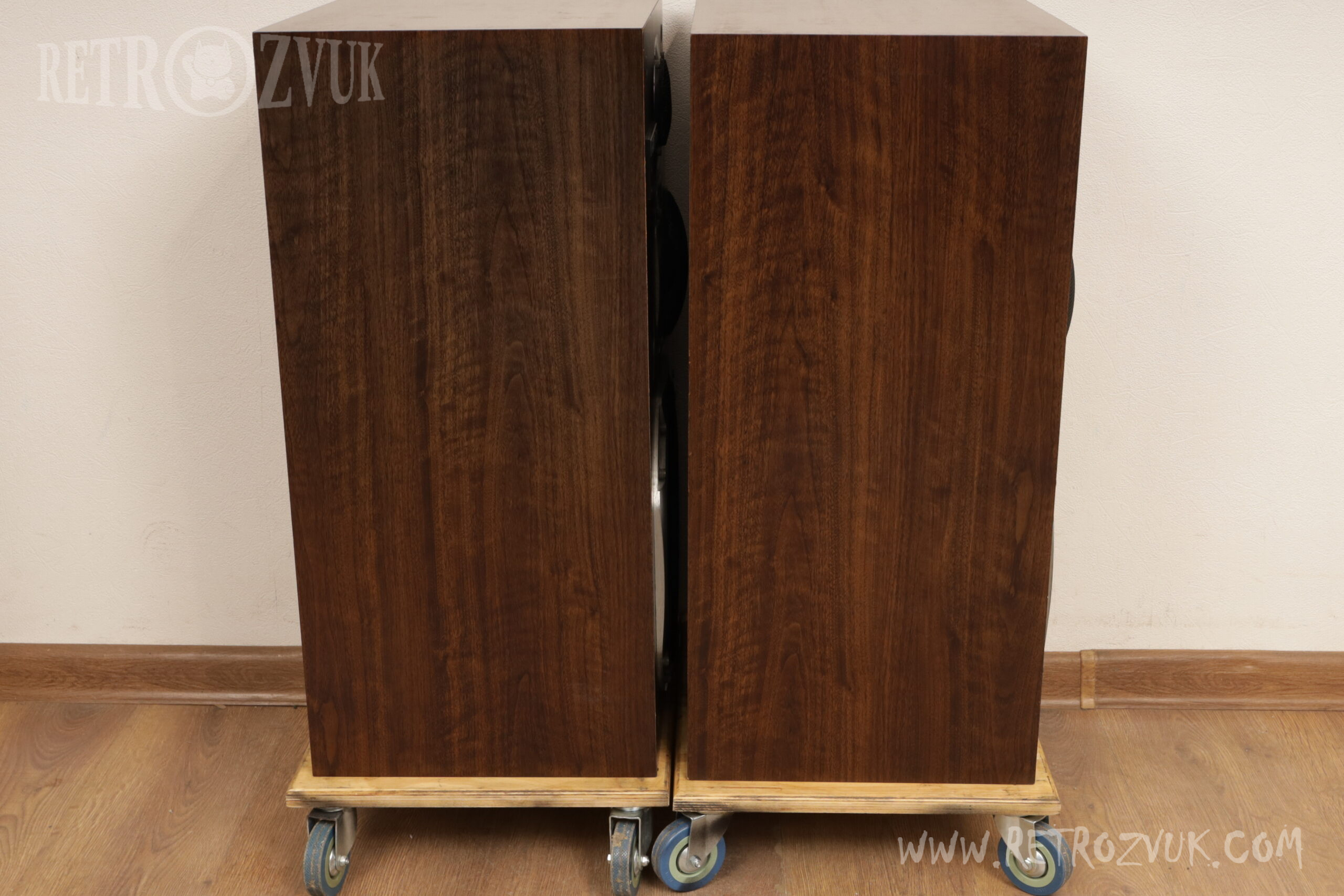

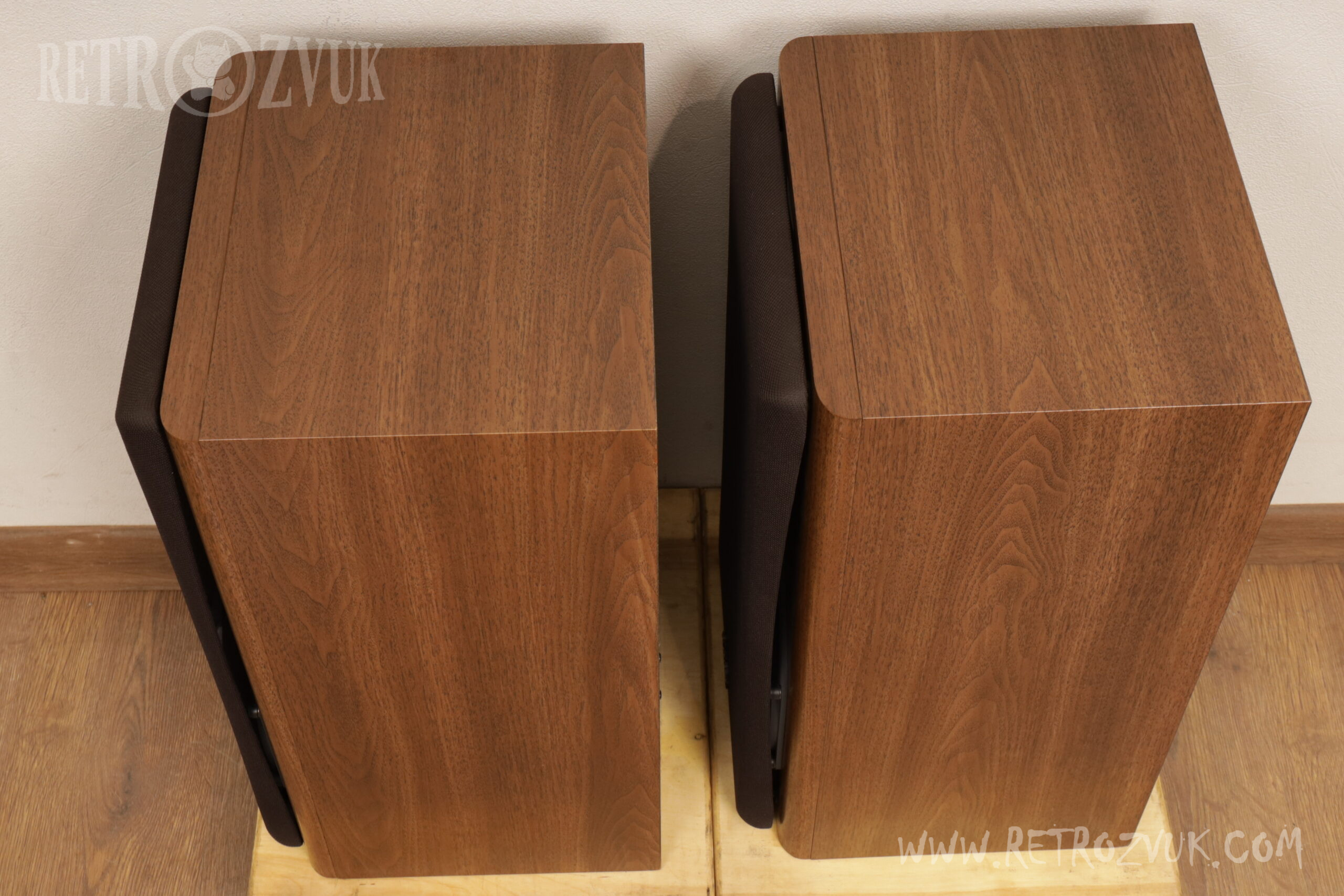

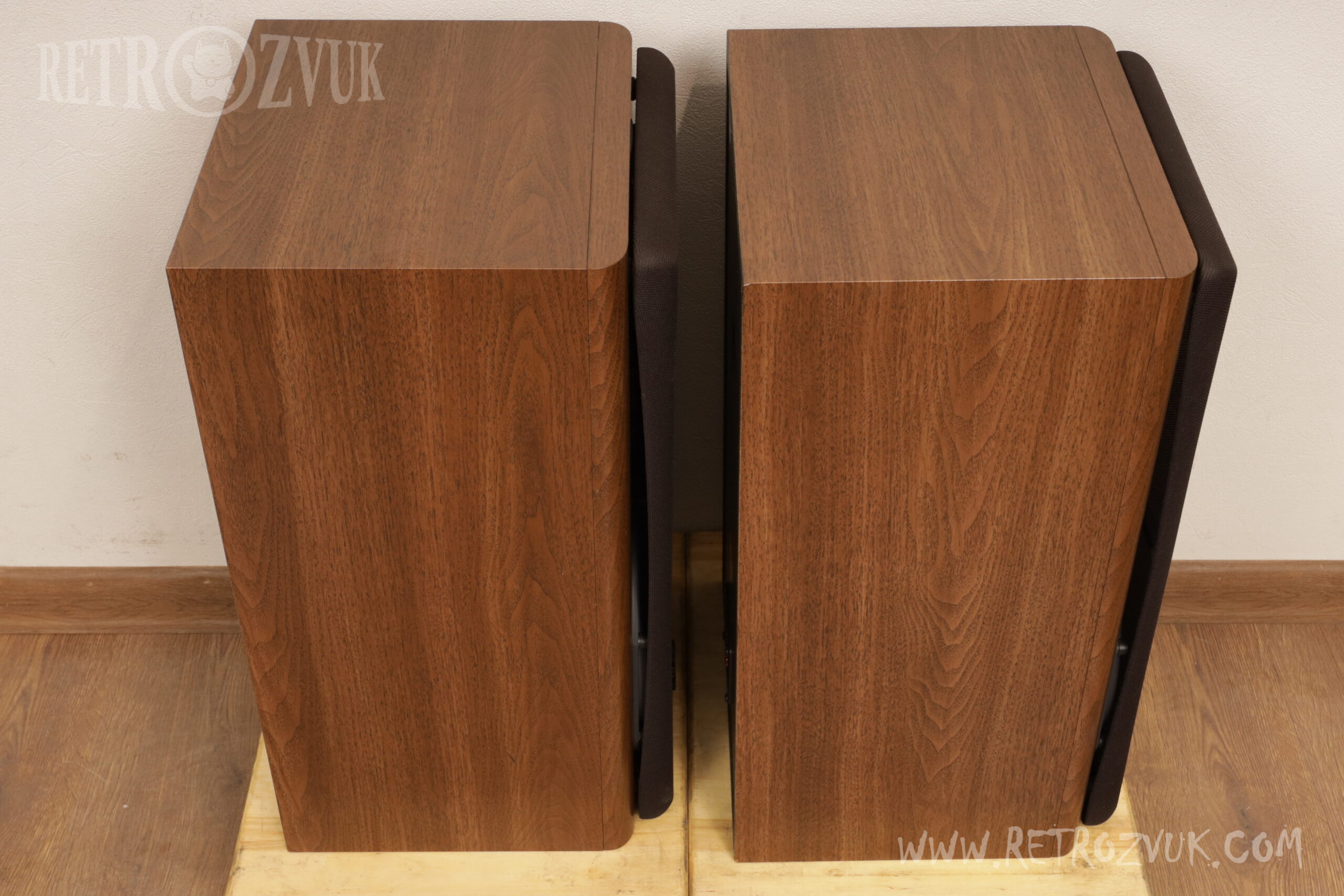

Корпус выполнен с закругленными боковыми краями передней панели (2-Side Round Baffle Enclosure), что предотвращает дифракцию звуковых волн. При проектировании корпуса были использованы собственные компьютерные технологии анализа Diatone, включая модальный анализ, что позволило создать высокожесткий корпус с распределенными резонансами.

Для данной модели существовали специальные стойки для колонок, продававшиеся отдельно.
