Diatone DS-503

Акустическая система, пр-во Япония, Выпуск 1981 г.

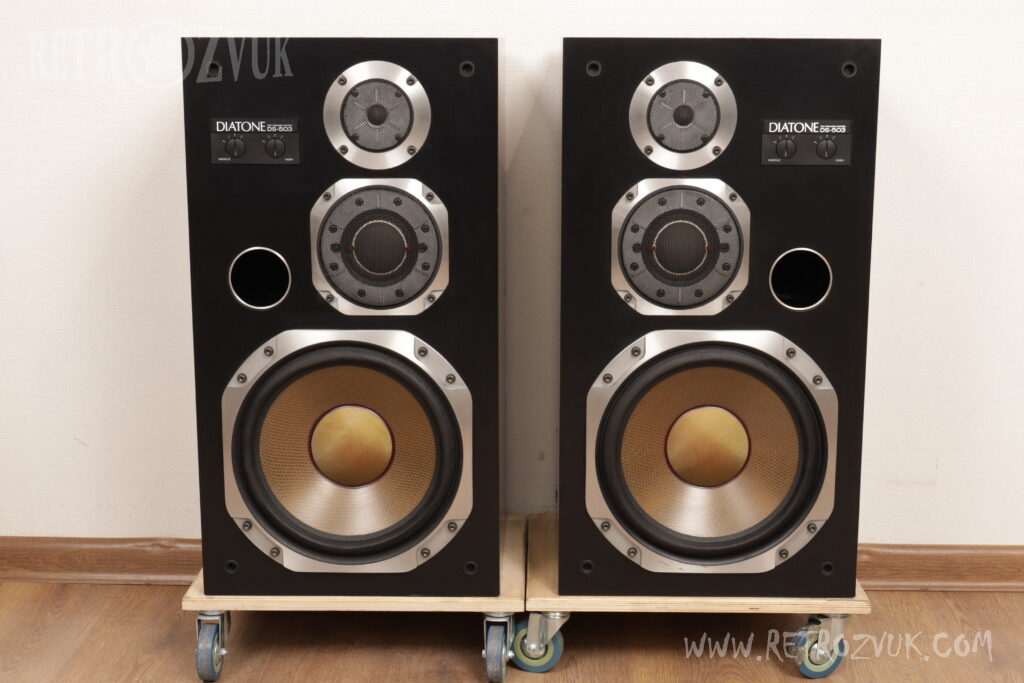

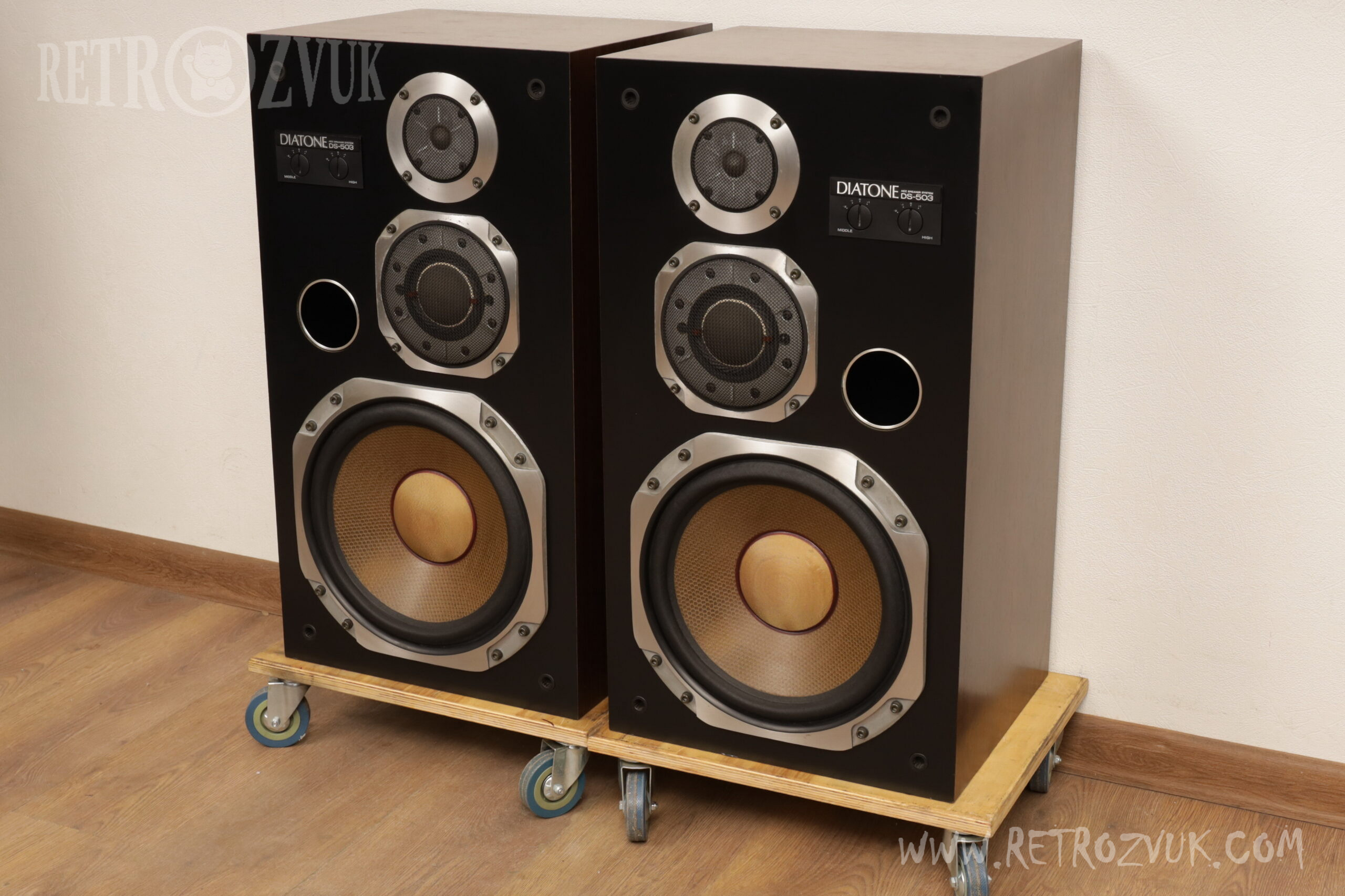

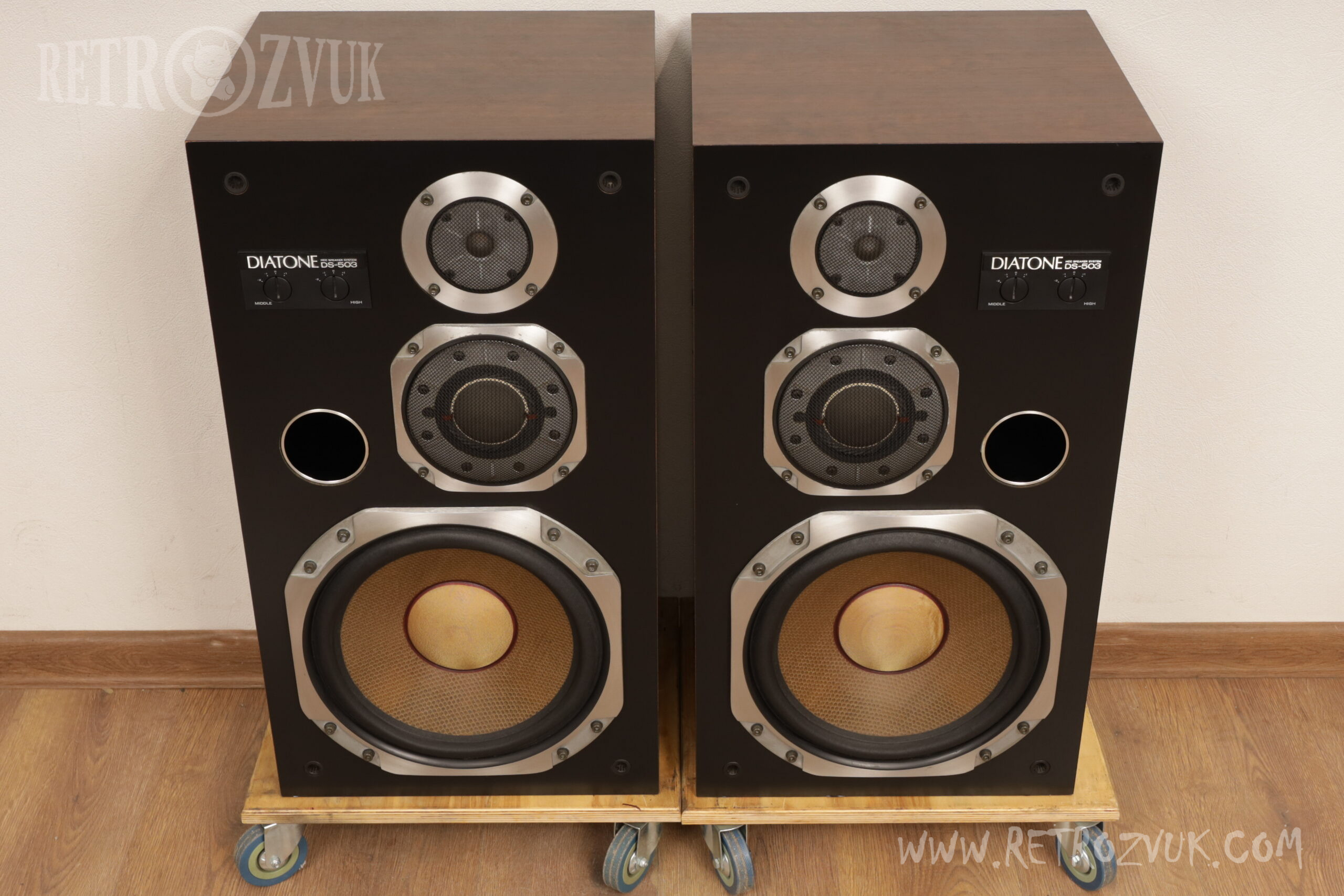

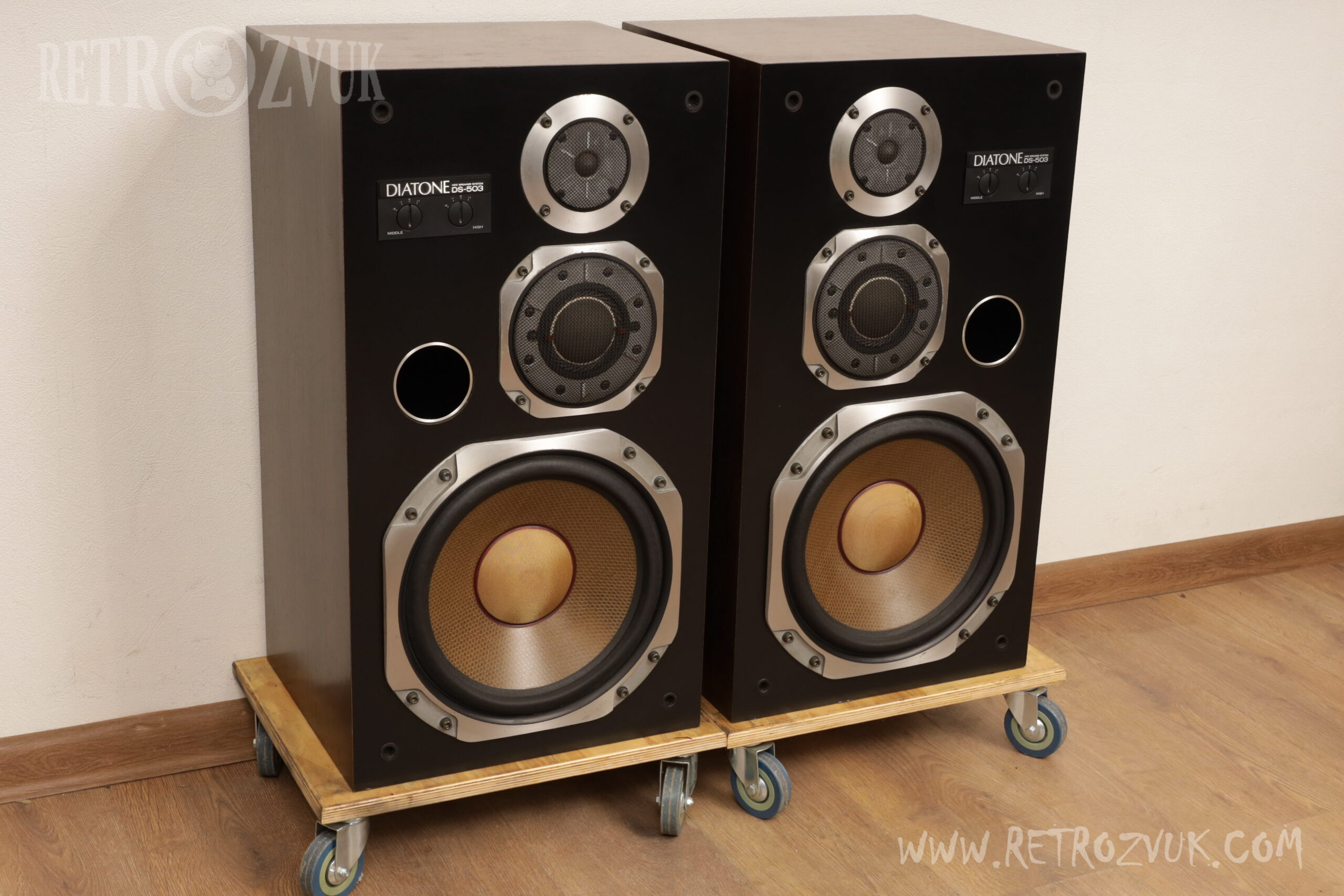

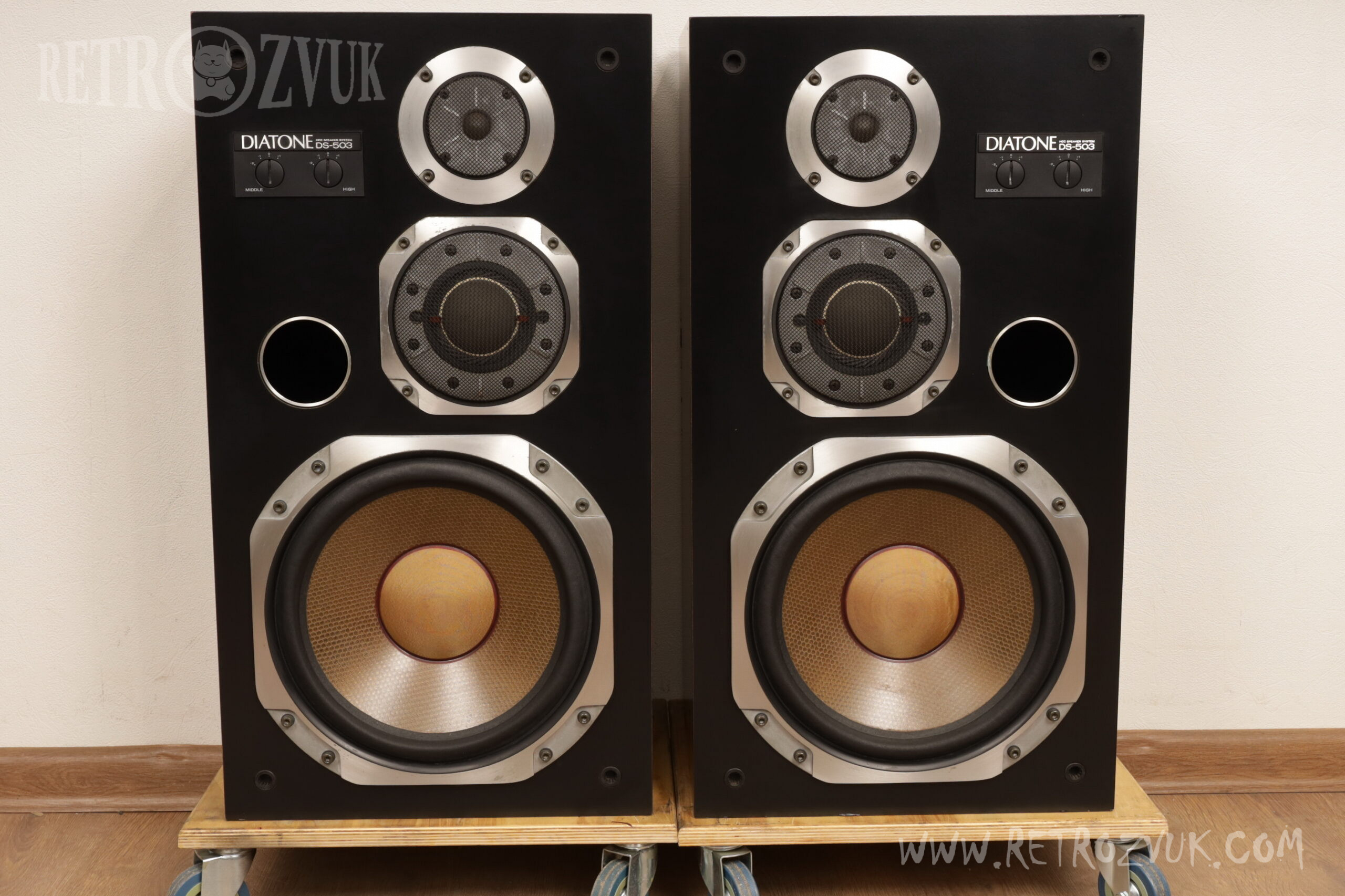

Акустическая система DS-503, которая была разработана путем введения полученного ноу-хау в качестве эталонного прибора.

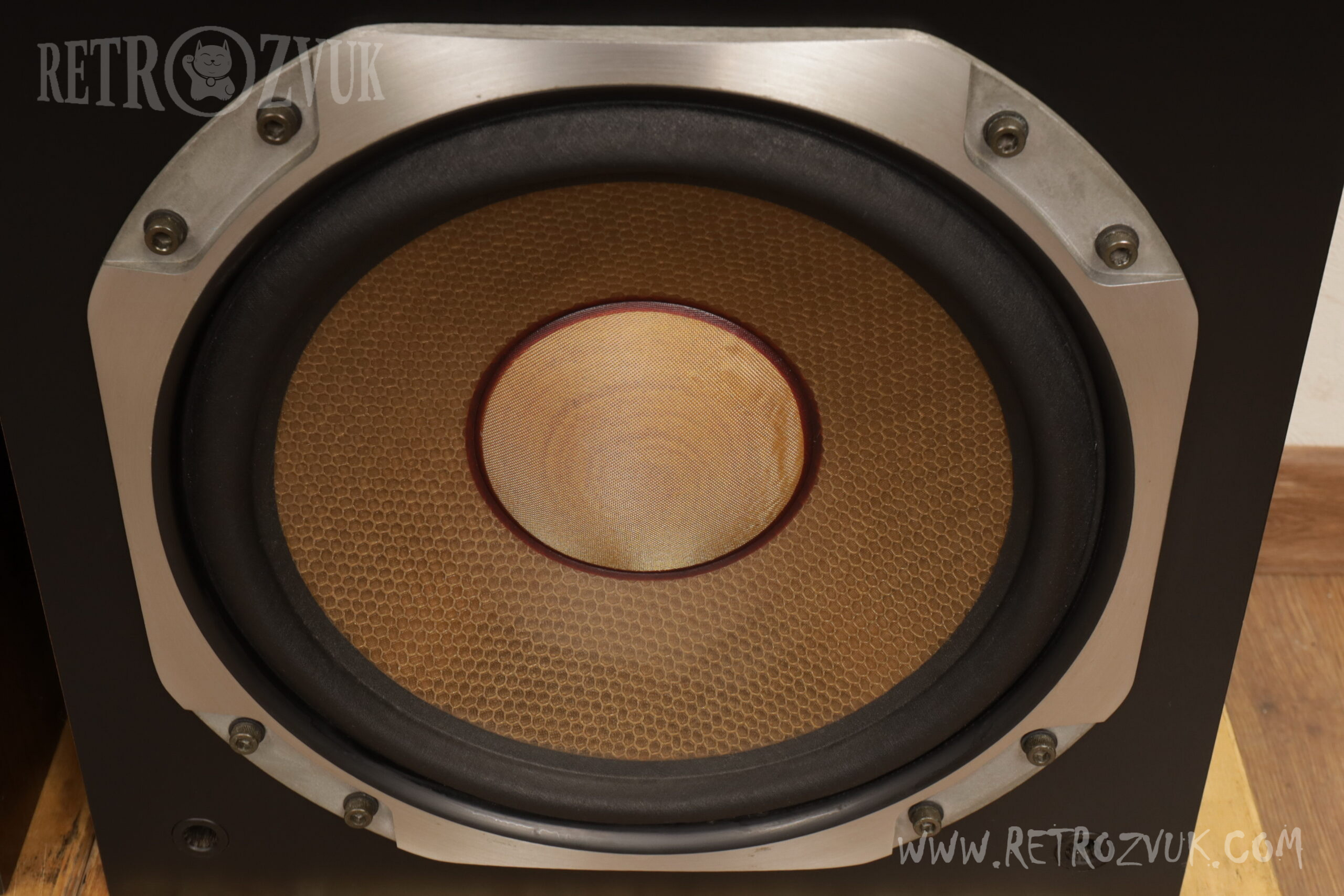

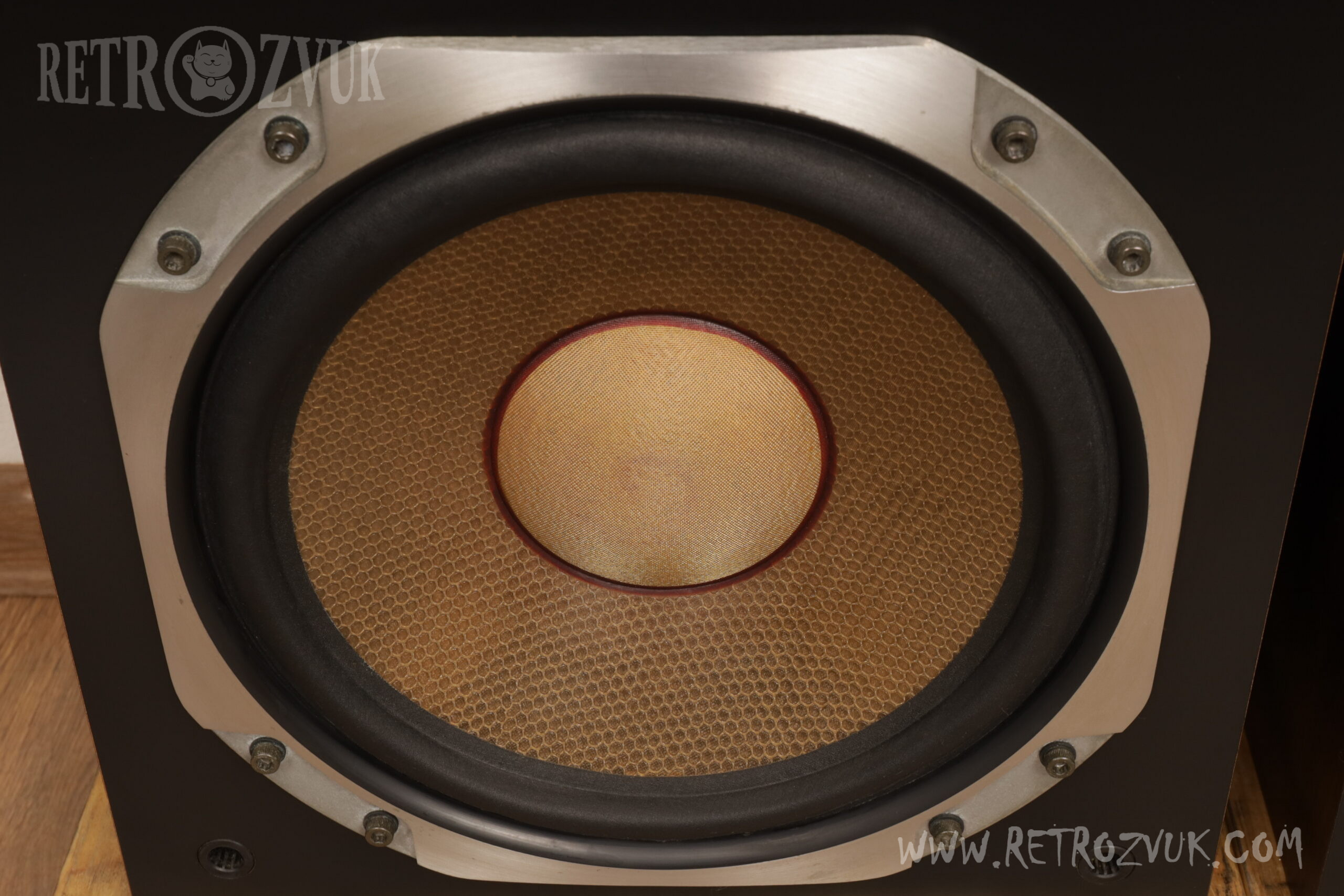

Для воспроизведения низких частот используется конусовидный 32 см динамик.

Конус снабжен арамидной сотовой диафрагмой, которая имеет высокую прочность, на растяжение и подавляет ассиметричное разделение резонанса. Установлена магнитная цепь с малым искажением, катушка динамика из бескислородной медной проволоки, звуковая катушка из полиамидной пленки из стекловолокна.

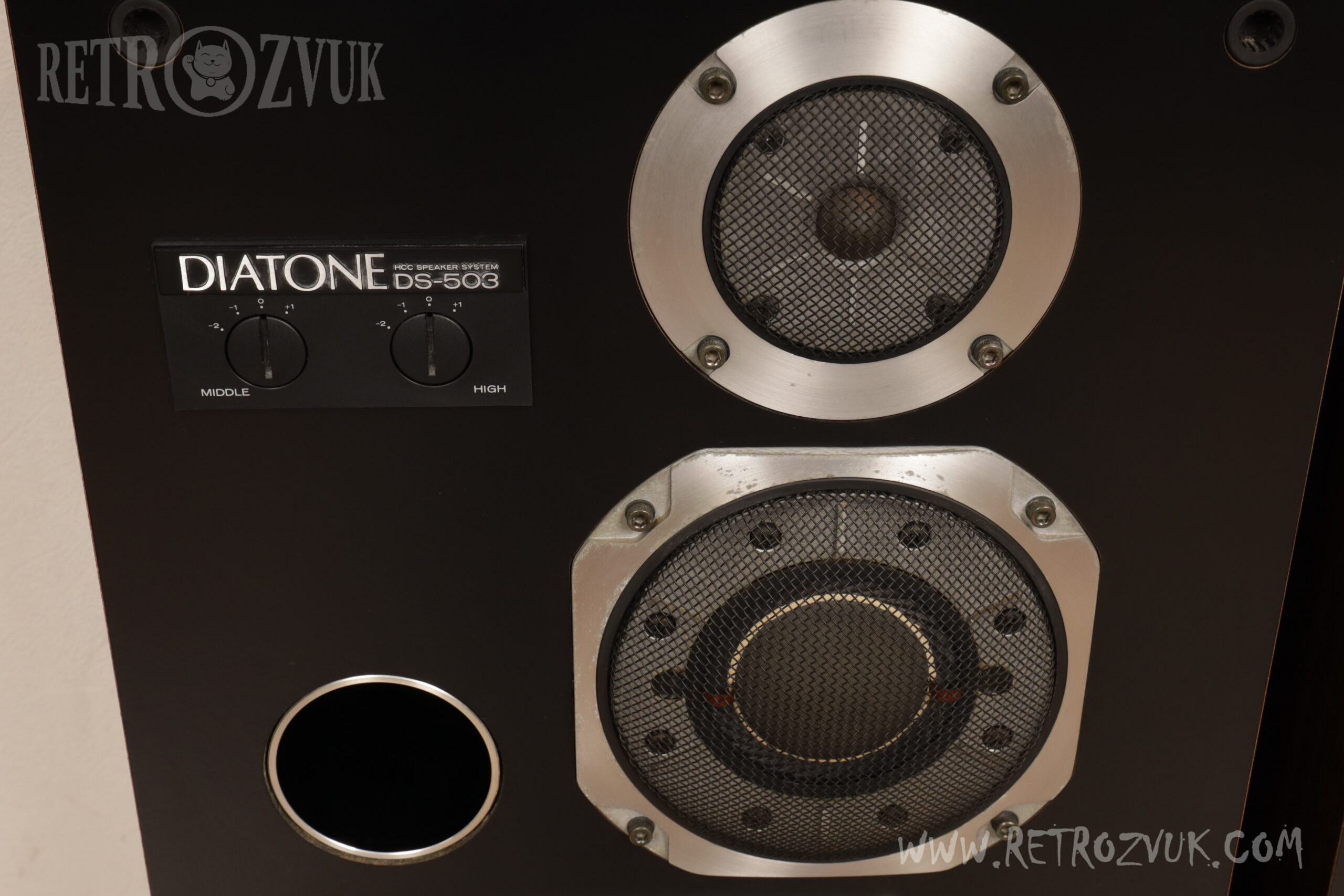

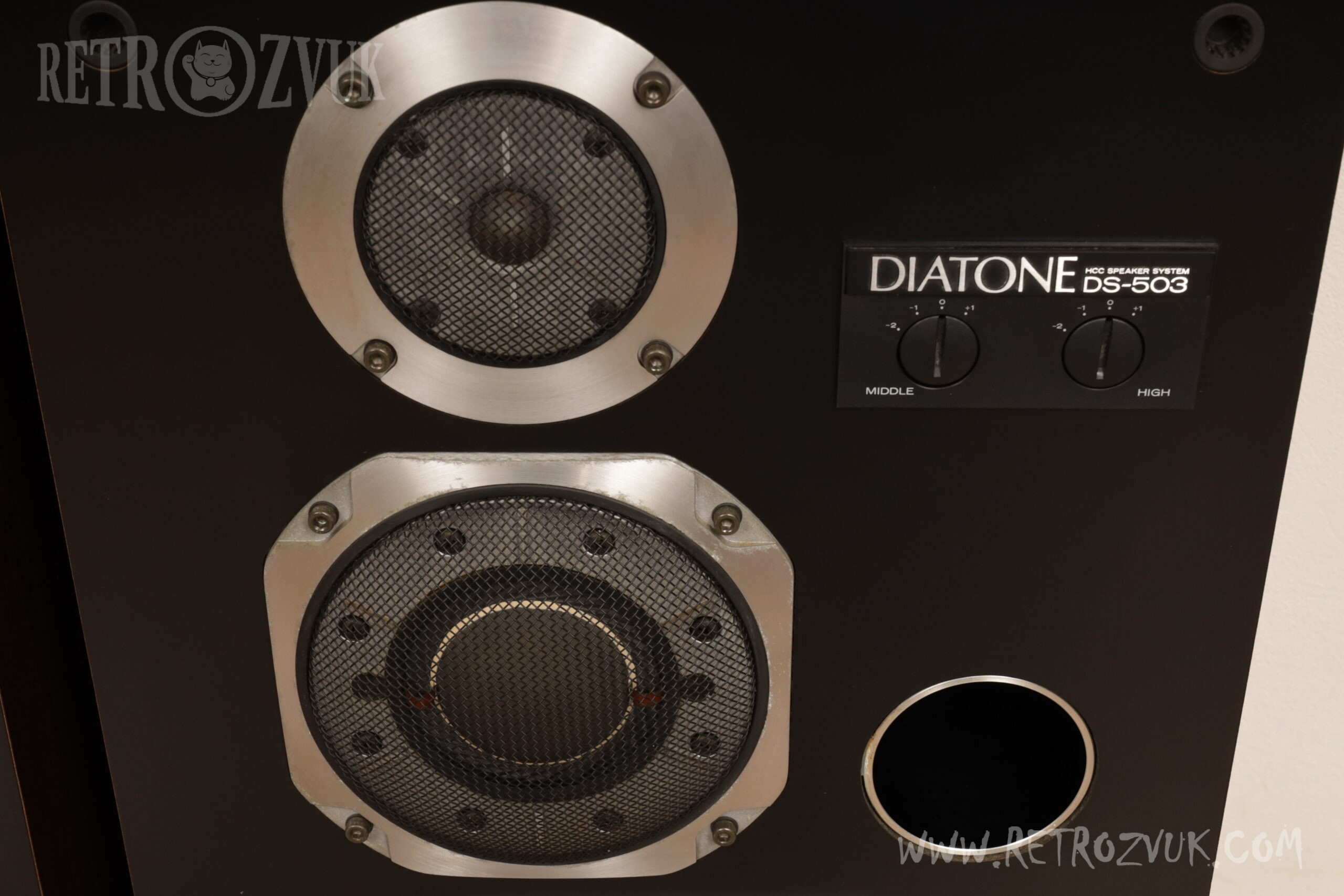

Для воспроизведения средних частот, система оснащена купольным 6,5 см динамиком с металлической мембраной. Купол диафрагмы изготовлен по технологии DUD. Для увеличения линейности и обработки энергетических характеристик по отношению к входным сигналам применена технология изготовления диафрагмы, которая объединяет мембрану и бобину, изготовленных из одного материла.
Для воспроизведения высоких частот, система оснащена купольным 2,3 см динамиком, который изготовлен по такой же технологии, как и динамик средних частот.

В новых схемах фильтров для улучшения качества были использованы электролитические конденсаторы, вместо обычных плёночных. Все соединения динамиков и элементов схемы выполнены многожильными проводами из бескислородной меди, что снижает уровень искажений на высоких частотах. Фильтры выполнены «навесным монтажом» с соединением элементов обжимными втулками из бескислородной меди. Фазоинверторный канал, изготовлен из прямой жесткой алюминиевой трубы.
