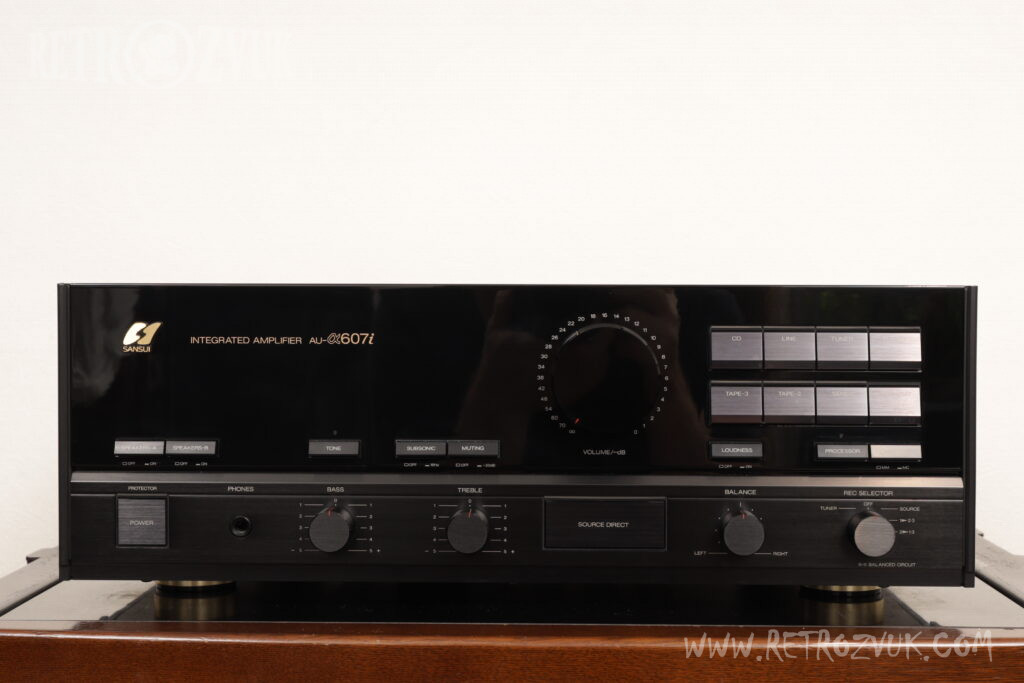

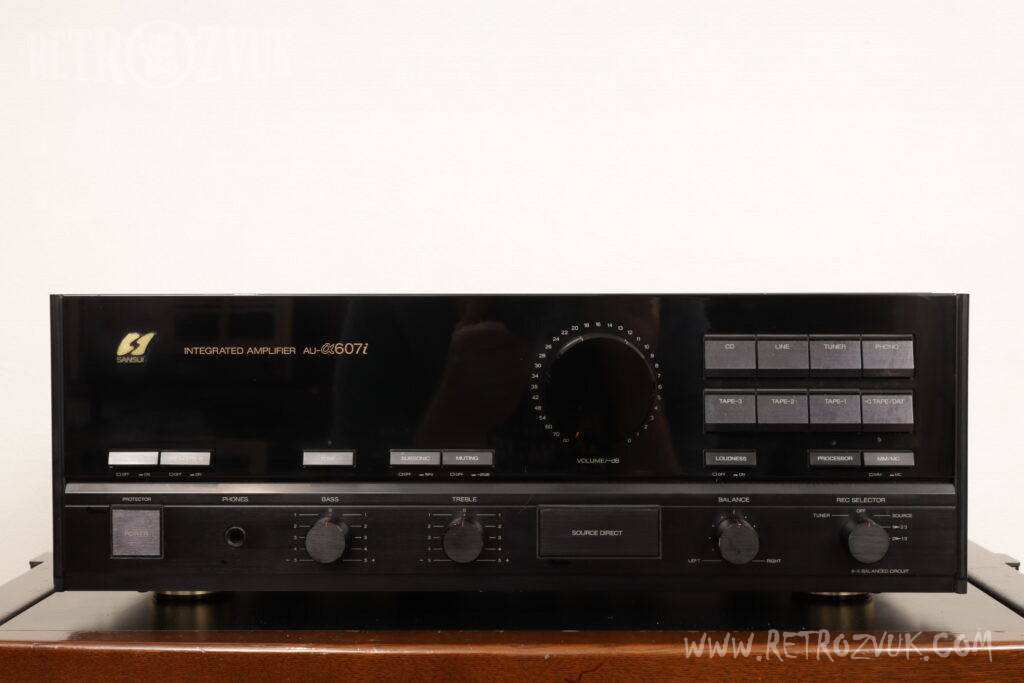

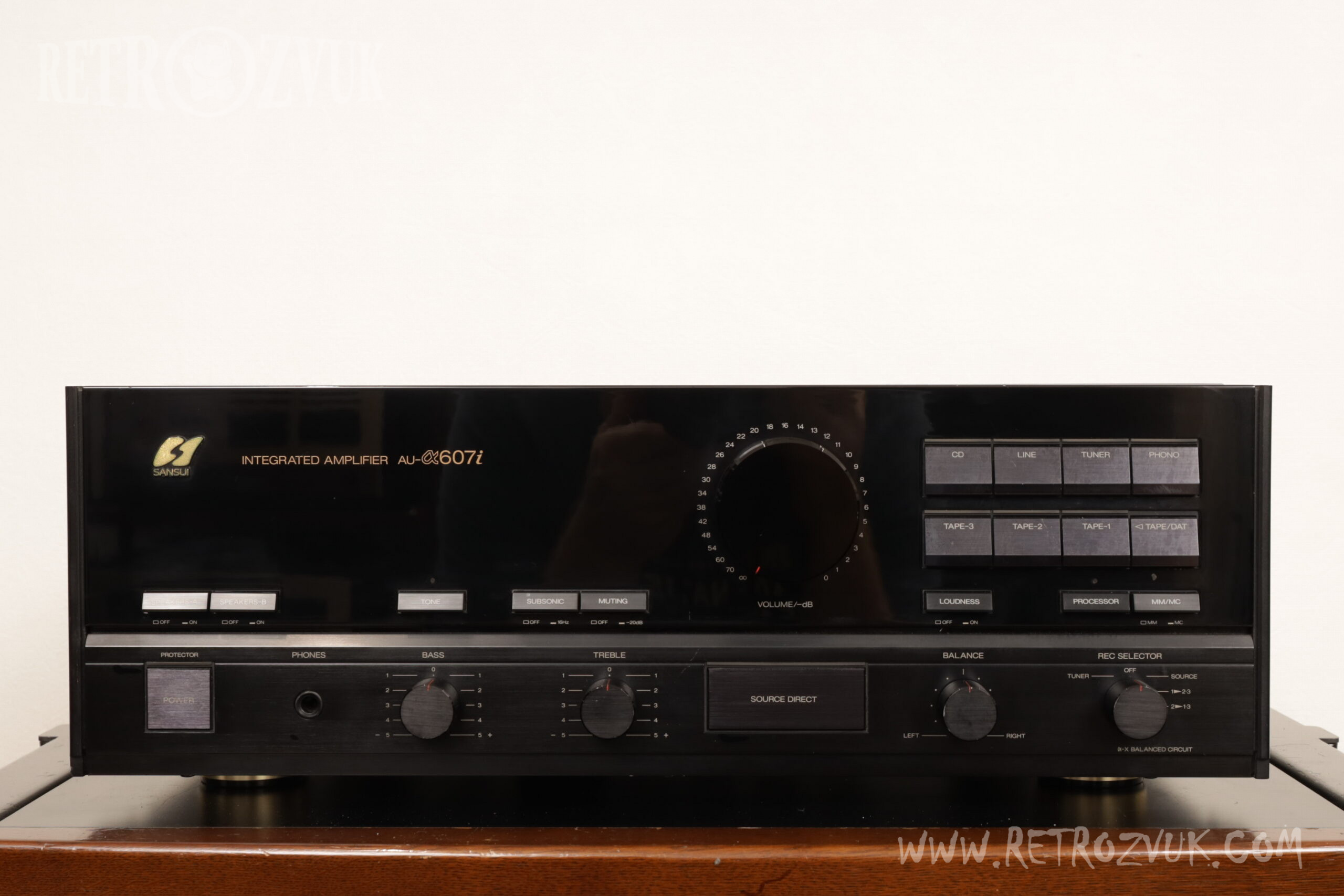

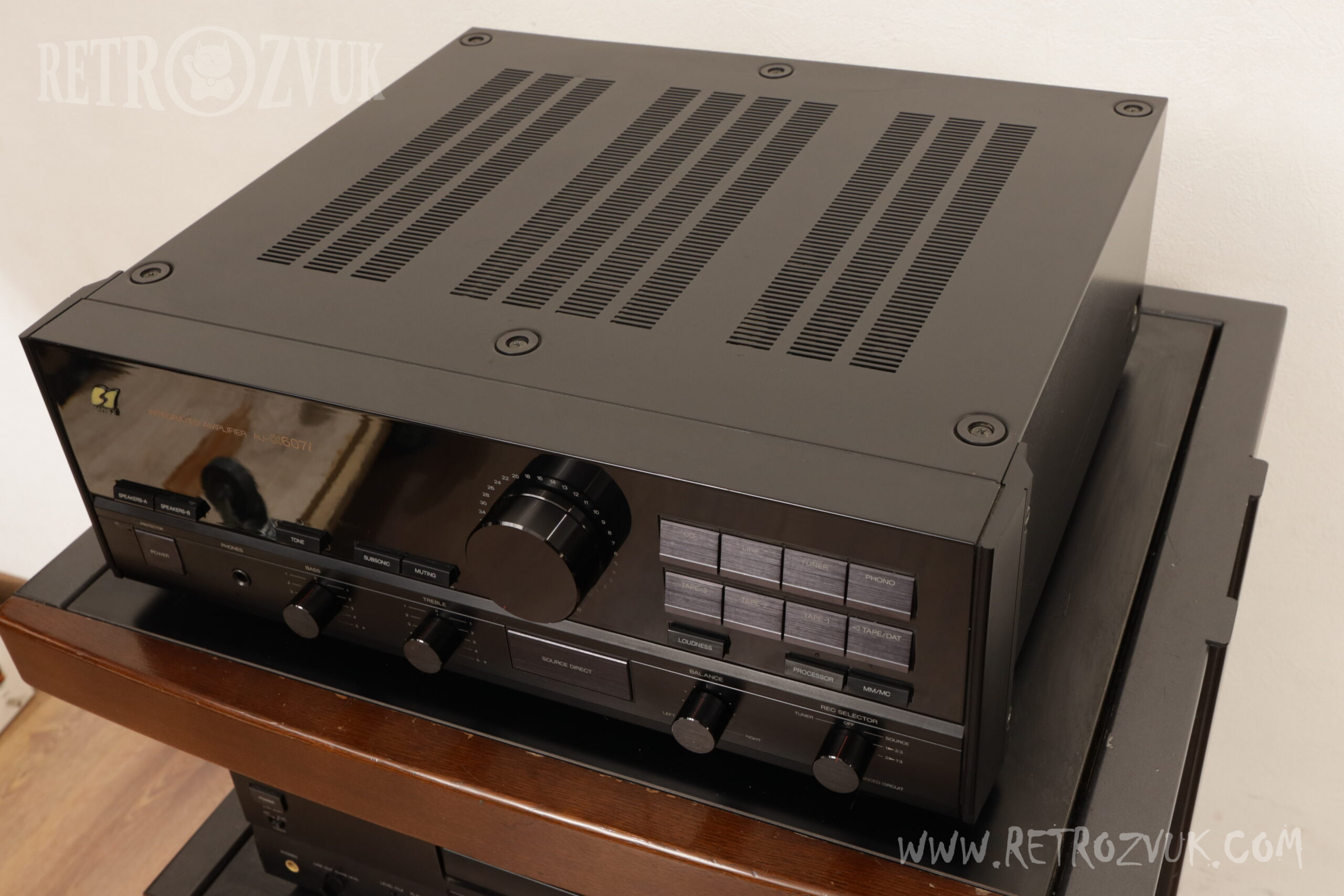

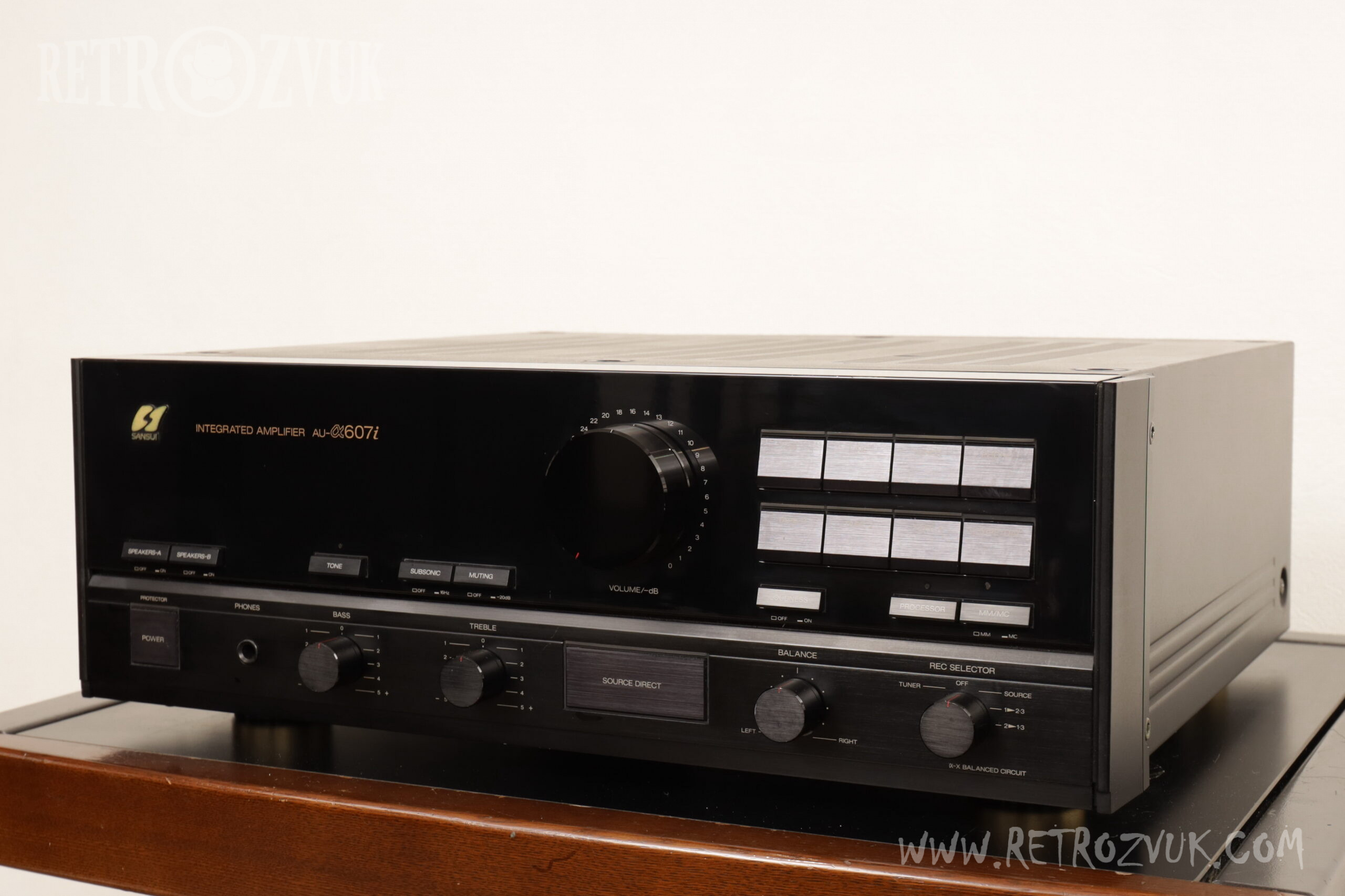

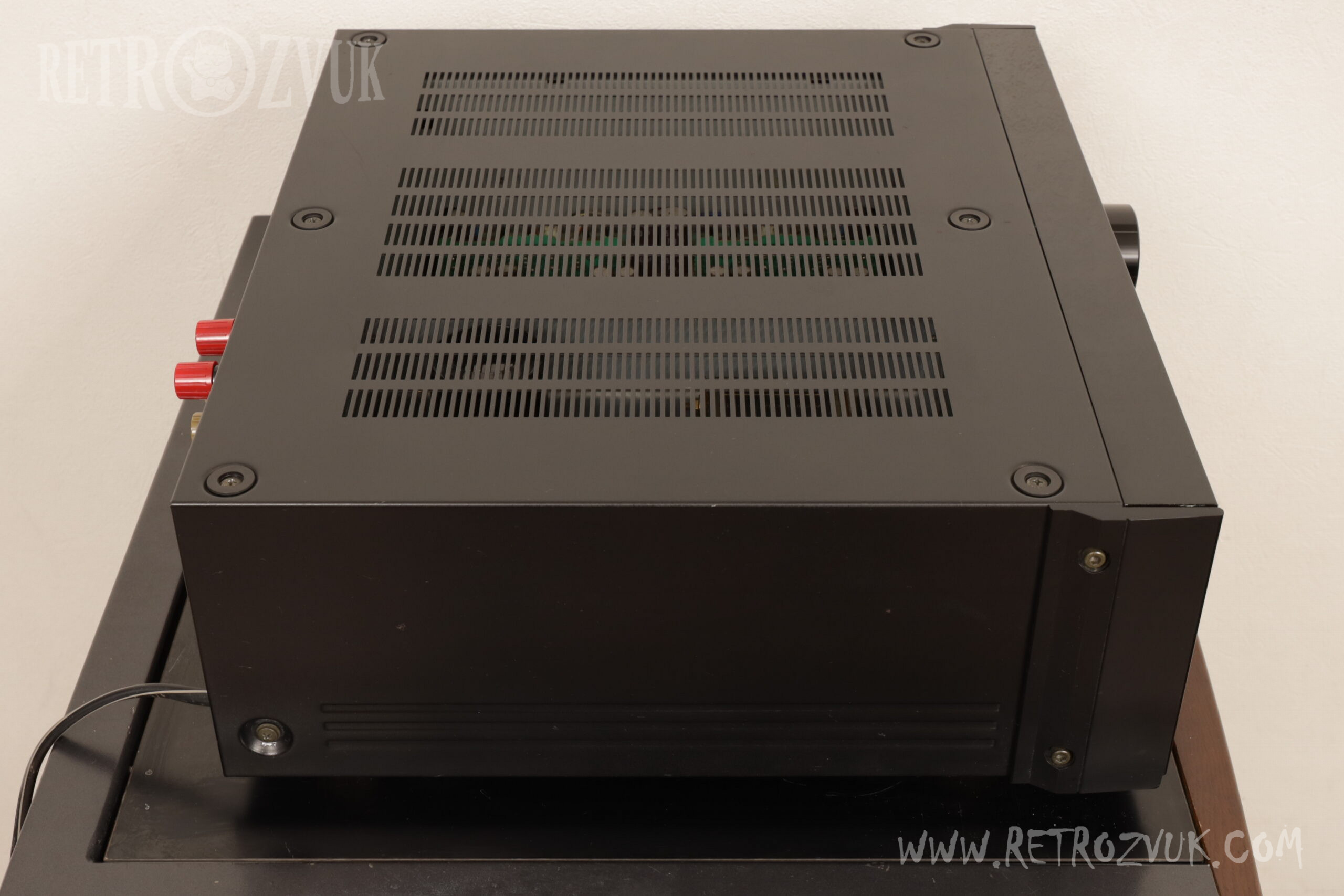

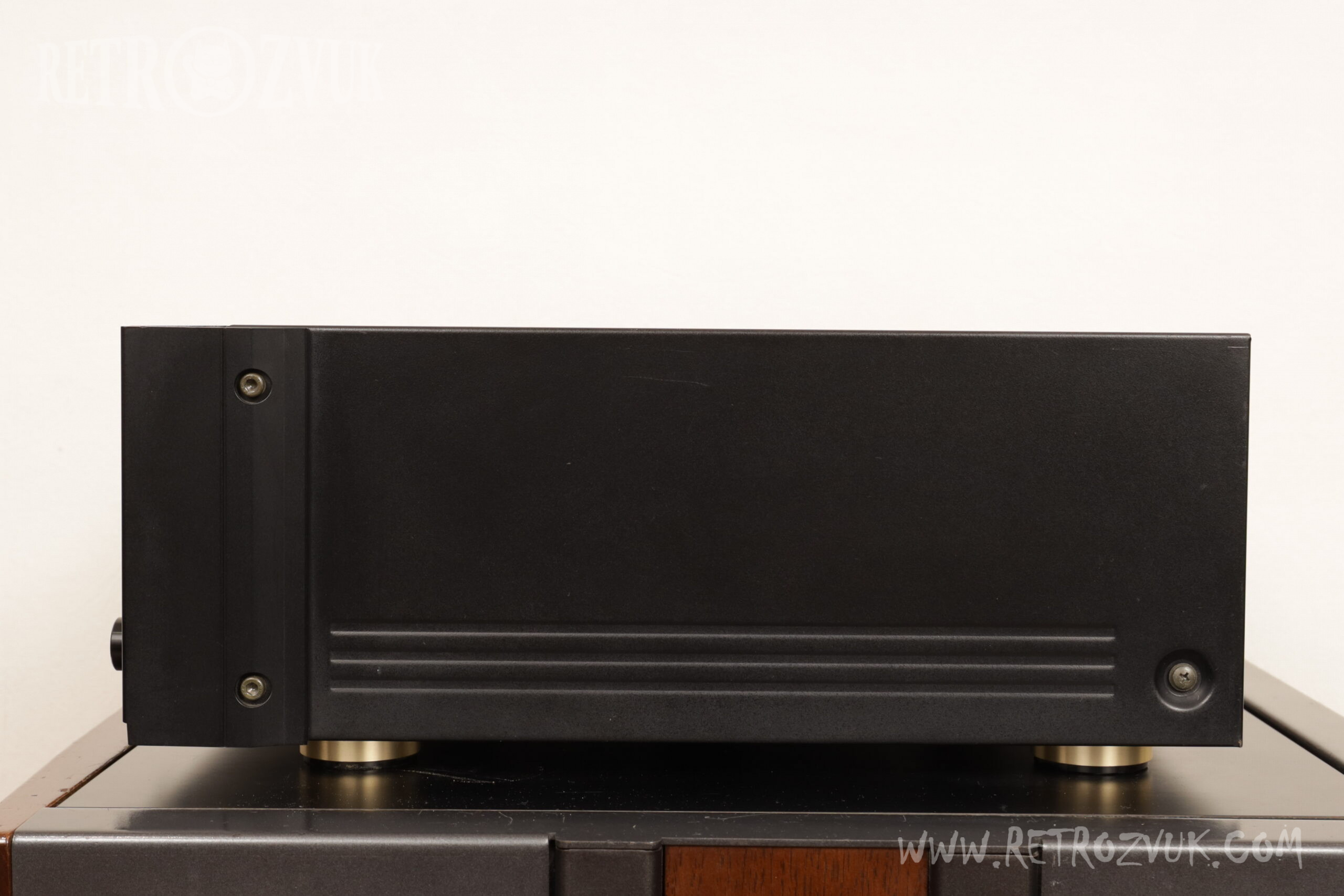

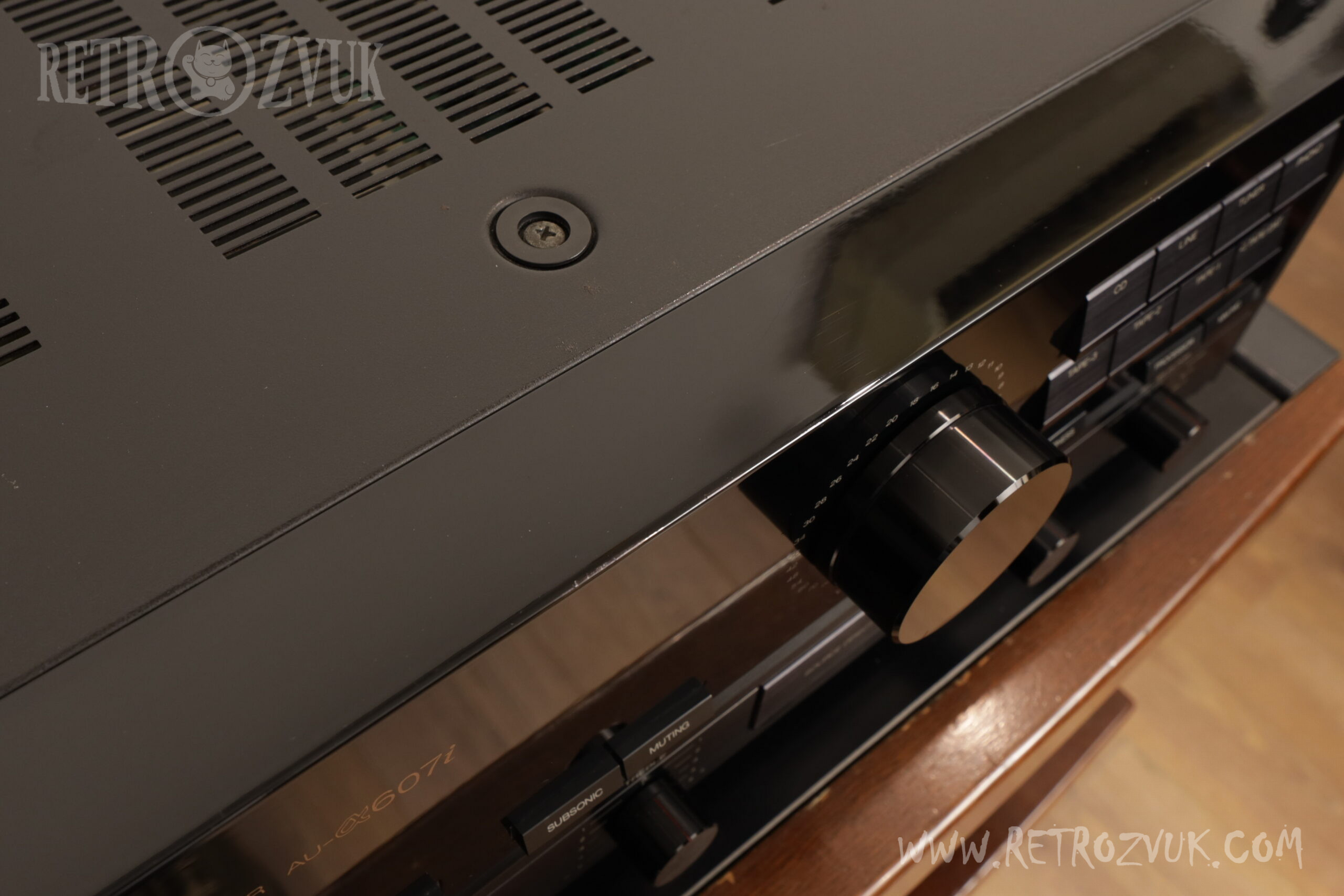

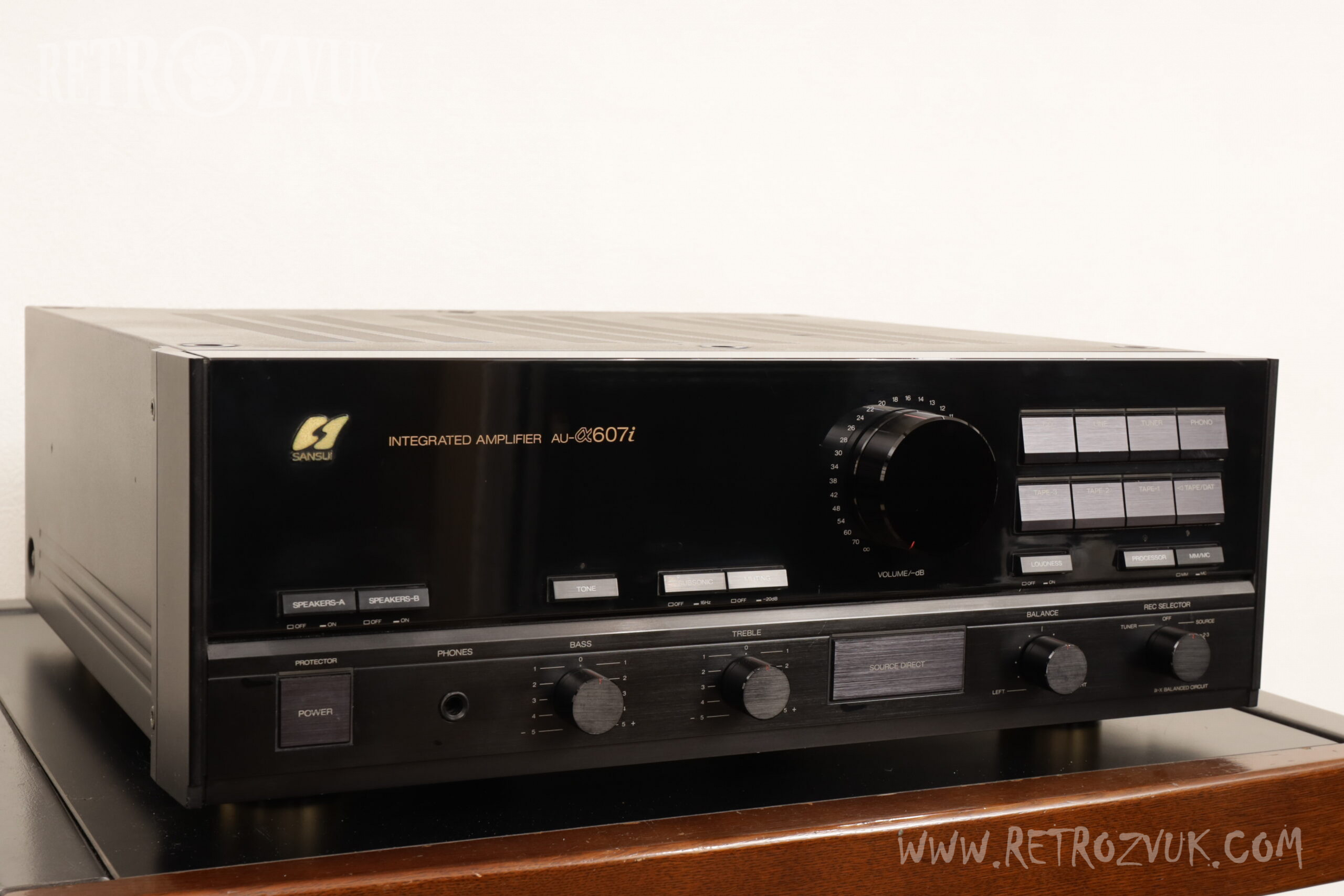

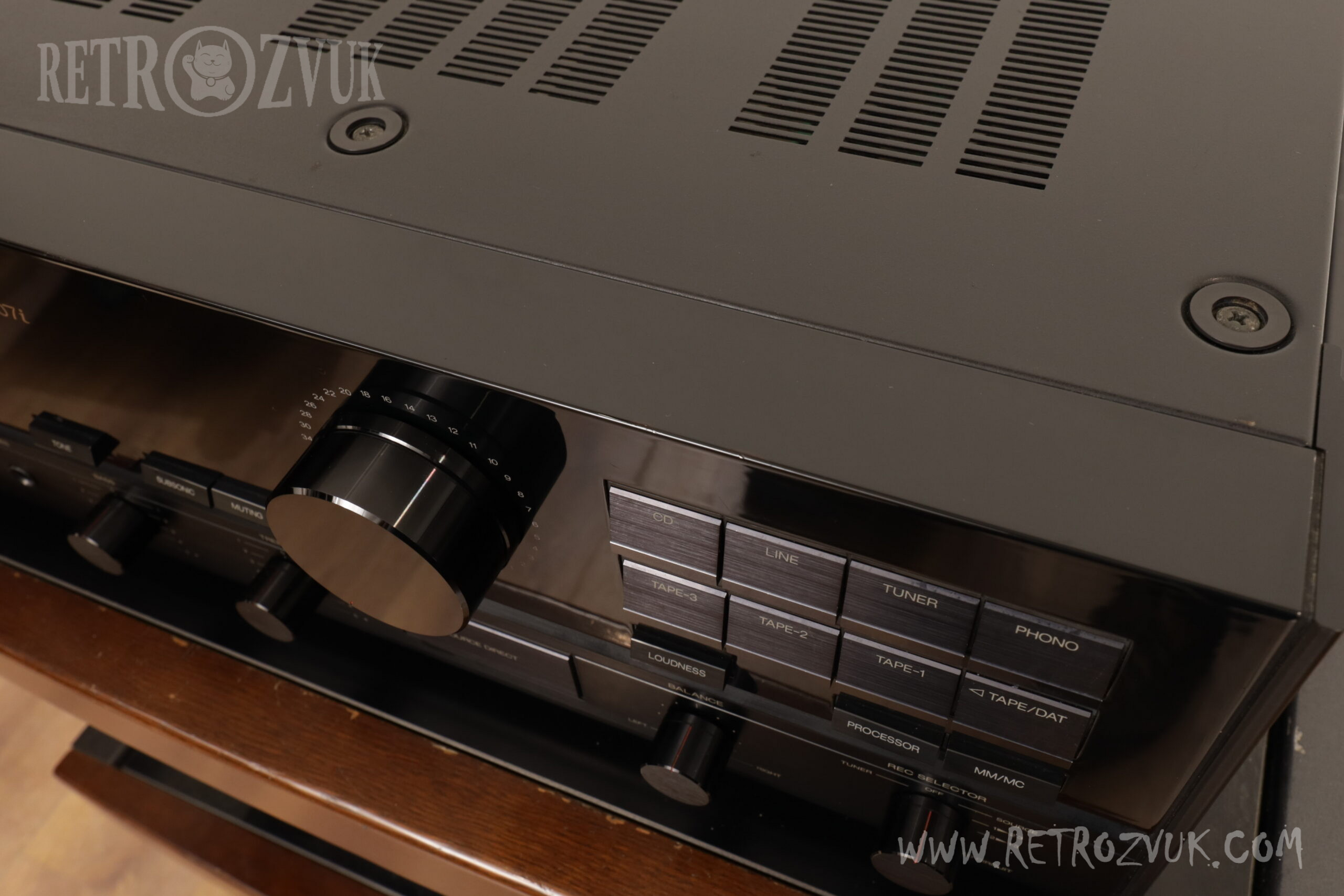

Усилитель интегральный. Производство Япония. Выпуск 1987 г.
Стерео усилитель мощности SANSUI на основе схемы баланса α-X. За счет использования данной схемы шум и искажение от заземления сведены к минимуму, каналы независимы. Входной каскад блока питания представляет собой дифференциальный симметричный вход на базе малошумящего полевого транзистора. За счет схемы α-X предотвращено искажение IHM.
Блок питания с собственным источником и замкнутым контуром, независим от земли. Одновременное предотвращение негативного воздействия, вызванного дисбалансом, значительно снижены шум и колебания, вызванные питанием от сети переменного тока. Трансформатор большой мощности с конденсатором обладающим высокой скоростью зарядки и разрядки, так же оснащен диодом быстрого восстановления. За счет конфигурации двухступенчатого регулятора, источник питания стабилен, исключены флуктуации мощности и колебания нагрузки.
Усилитель оснащен системой активного контроля тона. Плата силовой части с отличными характеристиками демпфирования. Конструкция корпуса антивибрационная, отдельные части внутренней схемы надежно изолированы. Эквалайзер на FET транзисторах. Для контроля баланса используется дозвуковой фильтр.
| Усилить мощности | |
| Номинальная мощность (10 Гц до 20 кГц) | TASU 105 Вт 105 Вт (6 Ом) 90 Вт TASU 90 Вт (8 Ом) |
| Суммарный коэффициент гармонических искажений (во время эффективной мощности) | 0,003% или менее (8 Ом) |
| Интермодуляционные искажения (во время эффективной мощности) | 0,003% или менее (8 Ом) |
| Коэффициент демпфирования | 150 (8 Ом) |
| ТИМ искажение | Ниже предельного значения измерения |
| Предусилитель | |
| Чувствительность/импеданс входа (1 кГц) | ММ фоно: 2.5 мВ/47 кОм фоно MC: 300 мВ/100 Ом CD, тюнер, линейный, кассета/DAT/ Воспроизведение 1 · 2 · 3: 150 мВ/47 кОм |
| Максимально допустимый вход «Фоно» | ММ: 210 мВ (КНИ 0.01 %) МС: 21 мВ (КНИ 0,1 %) |
| Частотная характеристика | ММ Phono: 20 Гц до 20 кГц ± 0,2 дБ CD, линейный, кассета/ DAT / Воспроизведение 1 · 2 · 3: 1 Гц ~ 300 кГц Tasu 0 -3 дБ |
| Отношение С.Н. | Фоно ММ: 88 дБ или больше фоно MC: 70 дБ или больше Тюнер, линейный, компакт — диск, кассета/ DAT / Воспроизведение 1 · 2 · 3: 110 не менее дБ |
| Регулятор тембра | Низкие частоты максимальное отклонение: ± 5 дБ (50 Гц) Высокие частоты максимальное отклонение: ± 5dB (15кГц) |
| Дозвуковой фильтр | 16 Гц (-3 дБ), 6 дБ/окт |
| Громкость | 50 Гц: TASU 8 дБ 10 кГц: TASU 6 дБ |
| Отключение звука | -20 дБ |
| Общие | |
| Питание: | 100V |
| Номинальная потребляемая мощность | 240 Вт |
| Физические размеры | 448 × 160 × 441 мм |
| Вес | 16.0 кг |
